汽车散热器风扇扇设计匹配方法27页PPT
- 格式：ppt
- 大小：1.81 MB
- 文档页数：14
下载文档原格式
合集下载
汽车散热器电动风扇技术条件.

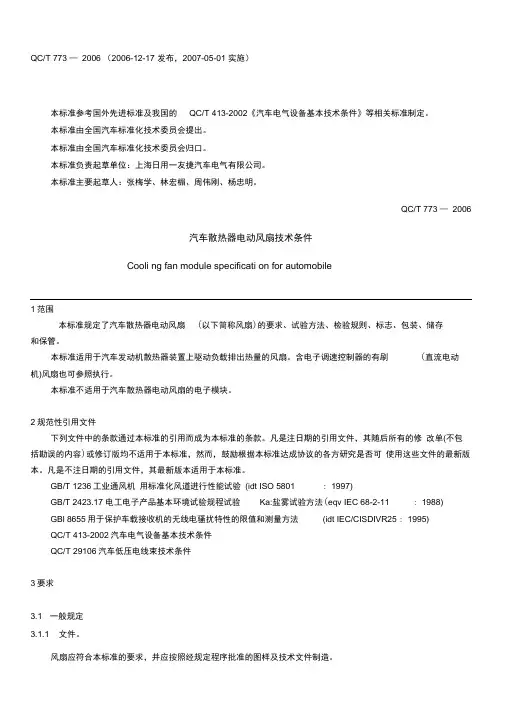

QC/T 773 —2006 （2006-12-17 发布，2007-05-01 实施）本标准参考国外先进标准及我国的QC/T 413-2002《汽车电气设备基本技术条件》等相关标准制定。
本标准由全国汽车标准化技术委员会提出。
本标准由全国汽车标准化技术委员会归口。
本标准负责起草单位：上海日用一友捷汽车电气有限公司。
本标准主要起草人：张梅学、林宏楣、周伟刚、杨忠明。
QC/T 773 —2006汽车散热器电动风扇技术条件Cooli ng fan module specificati on for automobile1范围本标准规定了汽车散热器电动风扇(以下简称风扇)的要求、试验方法、检验规则、标志、包装、储存和保管。
本标准适用于汽车发动机散热器装置上驱动负载排出热量的风扇。
含电子调速控制器的有刷(直流电动机)风扇也可参照执行。
本标准不适用于汽车散热器电动风扇的电子模块。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1236工业通风机用标准化风道进行性能试验(idt ISO 5801 : 1997)GB/T 2423.17 电工电子产品基本环境试验规程试验Ka:盐雾试验方法(eqv IEC 68-2-11 : 1988)GBl 8655用于保护车载接收机的无线电骚扰特性的限值和测量方法(idt IEC/CISDIVR25 : 1995)QC/T 413-2002汽车电气设备基本技术条件QC/T 29106汽车低压电线束技术条件3要求3.1 一般规定3.1.1 文件。
风扇应符合本标准的要求，并应按照经规定程序批准的图样及技术文件制造。
3.1.2常态工作环境条件风扇的常态工作环境条件按QC/T 413-2002中3.1.2的规定。
汽车散热器电动风扇技术条件模板

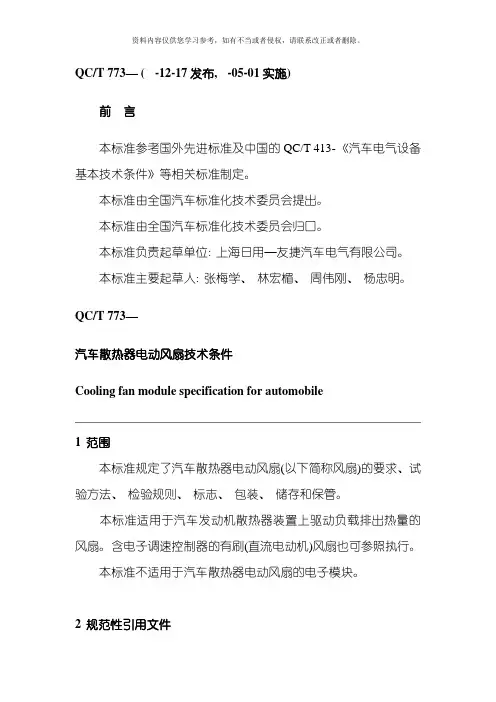

QC/T 773— ( -12-17发布, -05-01实施)前言本标准参考国外先进标准及中国的QC/T 413- 《汽车电气设备基本技术条件》等相关标准制定。
本标准由全国汽车标准化技术委员会提出。
本标准由全国汽车标准化技术委员会归口。
本标准负责起草单位: 上海日用—友捷汽车电气有限公司。
本标准主要起草人: 张梅学、林宏楣、周伟刚、杨忠明。
QC/T 773—汽车散热器电动风扇技术条件Cooling fan module specification for automobile1 范围本标准规定了汽车散热器电动风扇(以下简称风扇)的要求、试验方法、检验规则、标志、包装、储存和保管。
本标准适用于汽车发动机散热器装置上驱动负载排出热量的风扇。
含电子调速控制器的有刷(直流电动机)风扇也可参照执行。
本标准不适用于汽车散热器电动风扇的电子模块。
2 规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。
凡是注日期的引用文件, 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件, 其最新版本适用于本标准。
GB/T 1236 工业通风机用标准化风道进行性能试验(idt ISO 5801: 1997)GB/T 2423.17 电工电子产品基本环境试验规程试验Ka: 盐雾试验方法(eqv IEC 68-2-11: 1988)GBl 8655 用于保护车载接收机的无线电骚扰特性的限值和测量方法(idt IEC/CISDIVR25: 1995)QC/T 413- 汽车电气设备基本技术条件QC/T 29106 汽车低压电线束技术条件3 要求3.1 一般规定3.1.1 文件。
风扇应符合本标准的要求, 并应按照经规定程序批准的图样及技术文件制造。
3.1.2 常态工作环境条件。
风扇的常态工作环境条件按QC/T 413- 中3.1.2的规定。
汽车散热器风扇扇设计匹配方法.
500 480 460 440 420 400 380 360 340 320 300 280 260 240 220 200 180 160 140 120 100 80 60 40 20 0
风扇1
水箱
风扇2
0
500
1000
1500
2000
2500
3000
3500
4000
4500
Q m3/h
结论： 不能单独的选择风扇总成，在确定水箱与风扇性能要求前必须进行 风扇与水箱的匹配，匹配的结果会极大地影响冷却模块的效率。
水箱进水温度 ℃ 82~111
水箱部分
98 91 1.55 39060
水箱出水温度 ℃ 82~93
冷却水流速 kg/s 1~3
水箱散热量 k Kal/h 结果验证
方案可行
2010-4-7 ‹#›
水箱和电 子风扇匹 配
寻找合适性能的水箱， 确定工作点：
35
70 150/220 2700 38912
P 300 Pa 280
Fan Efficiency =
Pf Ps
Pf Pin
CURRENT (AMPS) I1 T1 TORQUE SPEED (R.P.M.) S1
‹#›
Overall Efficiency =
典型值
Motor Efficiency: Brush Type 55% to 75% Fan Efficiency: Axial Flow 30% to 55 % Overall Efficiency: Fan Module 25% to 40%
2010-4-7 ‹#›
2010-4-7 ‹#›
直流永磁电动机基本结构

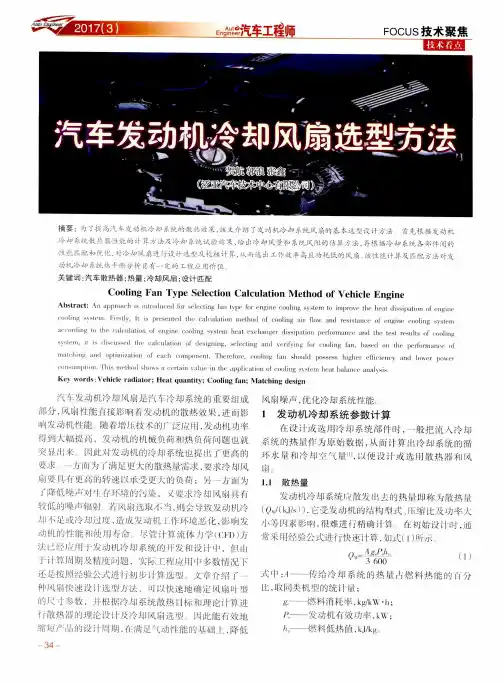

汽车发动机冷却风扇选型方法
．
『 ｌ 】 ｔ ｉ ｈ‘ ｈ ｉ ｌ １ ： Ｉ ｌ １ ｌ ｌ ｏｔ ） ｌ ｉ ｎ ｉ ｉ ｚ ａ ｌ ｉ ｏ ｎ ｏ ｌ ａ （ ｈ （ ＇ ｔ ｉ ｌ ｌ ｐ ＯＩ ｌ （ ￣ ｌ ｌ ｌ ｒ ｈｒ ｒ ｔ 、 Ｉ ｌ ｌ （ ｒ ｏ ｏｌ ｉ ｎ ｇ ｆ ａ ｎ ｓ ｈ ｏ ｌ １ ｌ Ｉ ｌ ｆ ） （ ） ｓ ｓ ｓ ｓ ｈｉ ｇ ｈ ￣ ｌ Ｐ ｔ １ ｉ ‘ ・ ｉ ｔ ｌ Ｉ ｔ ． 、 ｜ Ｉ Ｉ 】 ｌ Ｉ Ｉ Ｉ Ｉ 、 ～ Ｐ ｒ ｐ Ｉ Ｊ Ｐｌ ‘ ‘ （ ） ｌ ｌ ｓ ｕｎ ｌ １ ） ｌ ｉ Ｏ ｌ ｉ ｌ 、 ｌ ｌ ｉ ｓ Ｉ ｌ ｌ ‘ ｌ ｈ ｏ （ １ ｌ １ ０ １ Ａ ｓ Ｉ‘ ・ Ｐ ｒ ｌ ａ ｉ ｎ、 ａｌ Ｉ Ｉ ｆ ｉ ） ｌ Ｉ ｈ （ Ｉ ｝ ｌ １ Ｉ ｉ （ ・ ａ ｌ ｉ ｏ ｎ ｏ ｌ‘ ｏ ｏ ｌ ｉ ｎｇ ｖ ｓ ｔ Ｐ ｌ １ １｝ １ Ｐａ ｌ １ ） ａＩ ｄ ｌ １ （ ． ｒ｜ ｉ ｓ Ｉ Ｉ ｉ Ｈ ‘ ‘ Ｉ ｌ ｔ 、 Ｉ ｊ ｉ ｈ ｒ （ ‘ ａ ｈ＇ ｕｌ ａ ｌ ｉ ｏ ｎ （ １ ｉ Ｉ Ｉ Ｐ ｓ ｉ ｇ Ｉ ｉｎ ｒ ｇ
．
＿ ｔ － ｈ ‘ ・ ｌ ｉ ｎ ｇ Ｌ Ｉ Ｉ Ｉ （ ｉ、 １ ‘ ｒ ｉ ｆ ￣ ＇ ｉ ｉ Ｉ ｇ ｆ ＇ ｏ ｌ （ ・ ｌ ’ Ｉ ， １ ｌ ｉ ｇ ｆ ． ｉ １ Ｉ ／ ． ｂ ａ ｓ ｅ ‘ ｌ ｔ ｌ １ ｔ ｌ ｌ ｔ ． Ｉ ， ｒ ｌ ， ｌ ｒ ｆ １ １ ａ ｎ （ ． Ｐ‘ ｌ ｆ
．
Ｋｅ ｙ ｗｏ ｒ ｄｓ： Ｖｅｈ ｉ ｃｌ ｅ ｒ ａ ｄｉ ａ ｔ ｏｒ ；Ｈｅ ａｔ ｑｕ ａｎｔ ｉ ｔ ｙ；Ｃ ｏ ｏｌ ｉ ｎ ｇ ｆ ａ ｎ；Ｍ ａｔ ｃ ｈｉ ｎｇ ｄｅ ｓ ｉ ｇｎ
『 ｌ 】 ｔ ｉ ｈ‘ ｈ ｉ ｌ １ ： Ｉ ｌ １ ｌ ｌ ｏｔ ） ｌ ｉ ｎ ｉ ｉ ｚ ａ ｌ ｉ ｏ ｎ ｏ ｌ ａ （ ｈ （ ＇ ｔ ｉ ｌ ｌ ｐ ＯＩ ｌ （ ￣ ｌ ｌ ｌ ｒ ｈｒ ｒ ｔ 、 Ｉ ｌ ｌ （ ｒ ｏ ｏｌ ｉ ｎ ｇ ｆ ａ ｎ ｓ ｈ ｏ ｌ １ ｌ Ｉ ｌ ｆ ） （ ） ｓ ｓ ｓ ｓ ｈｉ ｇ ｈ ￣ ｌ Ｐ ｔ １ ｉ ‘ ・ ｉ ｔ ｌ Ｉ ｔ ． 、 ｜ Ｉ Ｉ 】 ｌ Ｉ Ｉ Ｉ Ｉ 、 ～ Ｐ ｒ ｐ Ｉ Ｊ Ｐｌ ‘ ‘ （ ） ｌ ｌ ｓ ｕｎ ｌ １ ） ｌ ｉ Ｏ ｌ ｉ ｌ 、 ｌ ｌ ｉ ｓ Ｉ ｌ ｌ ‘ ｌ ｈ ｏ （ １ ｌ １ ０ １ Ａ ｓ Ｉ‘ ・ Ｐ ｒ ｌ ａ ｉ ｎ、 ａｌ Ｉ Ｉ ｆ ｉ ） ｌ Ｉ ｈ （ Ｉ ｝ ｌ １ Ｉ ｉ （ ・ ａ ｌ ｉ ｏ ｎ ｏ ｌ‘ ｏ ｏ ｌ ｉ ｎｇ ｖ ｓ ｔ Ｐ ｌ １ １｝ １ Ｐａ ｌ １ ） ａＩ ｄ ｌ １ （ ． ｒ｜ ｉ ｓ Ｉ Ｉ ｉ Ｈ ‘ ‘ Ｉ ｌ ｔ 、 Ｉ ｊ ｉ ｈ ｒ （ ‘ ａ ｈ＇ ｕｌ ａ ｌ ｉ ｏ ｎ （ １ ｉ Ｉ Ｉ Ｐ ｓ ｉ ｇ Ｉ ｉｎ ｒ ｇ
．
＿ ｔ － ｈ ‘ ・ ｌ ｉ ｎ ｇ Ｌ Ｉ Ｉ Ｉ （ ｉ、 １ ‘ ｒ ｉ ｆ ￣ ＇ ｉ ｉ Ｉ ｇ ｆ ＇ ｏ ｌ （ ・ ｌ ’ Ｉ ， １ ｌ ｉ ｇ ｆ ． ｉ １ Ｉ ／ ． ｂ ａ ｓ ｅ ‘ ｌ ｔ ｌ １ ｔ ｌ ｌ ｔ ． Ｉ ， ｒ ｌ ， ｌ ｒ ｆ １ １ ａ ｎ （ ． Ｐ‘ ｌ ｆ
．
Ｋｅ ｙ ｗｏ ｒ ｄｓ： Ｖｅｈ ｉ ｃｌ ｅ ｒ ａ ｄｉ ａ ｔ ｏｒ ；Ｈｅ ａｔ ｑｕ ａｎｔ ｉ ｔ ｙ；Ｃ ｏ ｏｌ ｉ ｎ ｇ ｆ ａ ｎ；Ｍ ａｔ ｃ ｈｉ ｎｇ ｄｅ ｓ ｉ ｇｎ
(完整版)汽车冷却系统讲解ppt
冷却系统的分类
按冷却介质分
可以分为水冷和风冷两种类型。水冷 系统利用冷却液作为传热介质，而风 冷系统则利用空气作为传热介质。
按节温器分
可以分为蜡式和石蜡式两种类型。蜡 式节温器利用蜡的热胀冷缩原理控制 冷却液的循环流动，而石蜡式节温器 则利用石蜡的热胀冷缩原理。
02
冷却系统的主要部件
散热器
散热器是冷却系统中的 主要部件之一，负责将 冷却液中的热量散发到 空气中。
水泵的性能取决于其叶轮的设计、泵壳的形状以 及密封件的可靠性。
水泵由叶轮、泵壳和密封件等组成。叶轮负责将 冷却液吸入并推出，泵壳则负责将叶轮产生的压 力传递给冷却液，密封件则保证冷却液不泄漏。
水泵需要定期检查和维护，以确保其正常运转， 并保持良好的散热效果。
节温器
节温器是冷却系统中的控制元件，用 于调节冷却液的温度。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
风扇是冷却系统中的重要辅助 部件，用于将空气吹向散热器 ，帮助散发冷却液中的热量。
水泵
水泵是冷却系统中的循环动力源，负责将冷却液 在系统中循环流动。
传递到散热器中散发掉。
冷却液由防冻剂、水和其他添 加剂组成，具有防冻、防锈、
防腐等功能。
冷却液的品质和浓度对冷却系 统的性能和寿命有重要影响。
冷却液需要定期更换，以防止 其变质和积累杂质，影响散热
效果和发动机寿命。
03
冷却系统的维护与保养
冷却系统的维护与保养
• 冷却系统是汽车中不可或缺的部分，它的主要功能是保持发动机在适宜的温度范围内工作。冷却系统一旦出现故障，可能 会导致发动机过热，影响发动机的性能和寿命。因此，了解汽车冷却系统的结构和原理，以及如何维护和保养冷却系统， 对于车主来说是非常重要的。
汽车散热器ppt课件
汽车散热器是水冷式发动机冷却系统的关键部件。其利用冷风（既可以 是汽车行驶时迎面流动空气造成的冷风，也可以是冷却风扇提供的冷风）来 冷却被发动机高温元件加热的发动机冷却液。保证发动机在正常温度范围内 工作。
11
汽车散热器
散热器由上水室、下水室、散热器芯等组成。
来散热自器发上动水机室水顶套部的有热加水口，，自冷上却而水下由或此横注向入的整被个冷分却成系许并多用小散股热并器将盖盖住。 其在上热水量室散和给下周水围室的分空别气装有。进增水大管散和热出面水积管，，加进速水管水和的出冷水却管。分冷别却用水橡胶软管 经和气过缸散盖热的器出后水，管其和温水度泵的可进降水低管10相～连1，5℃这，样为，了既便将于散安热装器，传而出且的当热发动机和 量散热尽器快之带间走产，生在少散量热位器移时后不面会装漏有水风。扇在与散散热热器器下面配一合般工装作有。减震垫，防止散
23
汽车散热器——振荡流热管
目前的汽车散热器由于本身管式换热器效率低的限制，其散热效率低，消 耗材料难以降低，散热器体积大，已不能满足是燃料机车散热要求。为 此很多业内人员将视线转向振荡流热管。
振荡流热管是最新、也最为独特的一种热管，被视为解决微小空间高热 通量散热方案中一种很有希望和前途的传热元件。振荡流热管适用性好， 形状可以任意弯曲; 管径小( 一般为 3-5mm) ，可使有限的空间具有较 大的换热面积，从而减小热管散热器的整体尺寸; 。另外，振 荡流热管具有启动温度，只有高于启动温度时振荡流热管才会工作，当 汽车发动机温度低时，振荡流热管散热器不会启动，就可以杜绝发动机 的过渡散热，减少油耗。
当其他几何参数不变时，翅片间距对压降性能影响较大。在较小的翅 片间距下，具有较大的阻力损失。
当其他几何参数不变时，百叶窗角度和百叶窗间距对压降性能影响较 小。在较大的百叶窗角度，具有较大的阻力损失；在较小的百叶窗间 距时，具有较大的阻力损失。
11
汽车散热器
散热器由上水室、下水室、散热器芯等组成。
来散热自器发上动水机室水顶套部的有热加水口，，自冷上却而水下由或此横注向入的整被个冷分却成系许并多用小散股热并器将盖盖住。 其在上热水量室散和给下周水围室的分空别气装有。进增水大管散和热出面水积管，，加进速水管水和的出冷水却管。分冷别却用水橡胶软管 经和气过缸散盖热的器出后水，管其和温水度泵的可进降水低管10相～连1，5℃这，样为，了既便将于散安热装器，传而出且的当热发动机和 量散热尽器快之带间走产，生在少散量热位器移时后不面会装漏有水风。扇在与散散热热器器下面配一合般工装作有。减震垫，防止散
23
汽车散热器——振荡流热管
目前的汽车散热器由于本身管式换热器效率低的限制，其散热效率低，消 耗材料难以降低，散热器体积大，已不能满足是燃料机车散热要求。为 此很多业内人员将视线转向振荡流热管。
振荡流热管是最新、也最为独特的一种热管，被视为解决微小空间高热 通量散热方案中一种很有希望和前途的传热元件。振荡流热管适用性好， 形状可以任意弯曲; 管径小( 一般为 3-5mm) ，可使有限的空间具有较 大的换热面积，从而减小热管散热器的整体尺寸; 。另外，振 荡流热管具有启动温度，只有高于启动温度时振荡流热管才会工作，当 汽车发动机温度低时，振荡流热管散热器不会启动，就可以杜绝发动机 的过渡散热，减少油耗。
当其他几何参数不变时，翅片间距对压降性能影响较大。在较小的翅 片间距下，具有较大的阻力损失。
当其他几何参数不变时，百叶窗角度和百叶窗间距对压降性能影响较 小。在较大的百叶窗角度，具有较大的阻力损失；在较小的百叶窗间 距时，具有较大的阻力损失。
汽车冷却系统基本知识介绍PPT课件
第12页/共28页
散热器设计要点：
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。这样可充分利用风扇 和车的迎面风，提高散热器的散热效率。一般轿车芯厚不超过二排水管。
轿车多采用散热器横流水结构，因为轿车车身较低，空间尺寸紧张。横流水结构散热器能充分地利 用轿车的有限空间最大限度地增加散热器的迎风面积。
第11页/共28页
散热器芯有多种结构形式。有管片式，管带式，板式散热器芯等。 管片式及管带式散热器芯有单列，双列及三列散热管之分。实践证明，双列散热器管散热器能在有限空间 内获得最好的散热效果。 传统的散热器芯由黄铜制造，但近年来更多的是用铝制造，进出水室由复合塑料制造，使散热器重量大为 减轻。
散热器的散热量：Q=ksΔt
Q—散热器的散热量
K—散热器的散热系数，S—散热器的散热面积m2 Δt—液气温差。
K是代表散热效率的重要指标，与下列因素有关：a）冷却管内冷却液流速：这主要取决于发动机水泵循环流 量和冷却管断面与其数量之积。据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热器效率有较大提高， 但超过0.8m/s后，效果不大。b）散热器材料和管片厚度 。c）制造质量：冷却管和散热带之间的贴合性和 焊接质量。其优劣会影响散热效率20%~40%。d）通过散热器芯部的空气流量或风速：评价散热器的散热 性能时，必须在同等风量的前提下进行。通过散热器的风速在额定工况下应不小于8~10m/s，以充分发挥散 热器的散热能力。
入与发动机水泵连接
的金属冷却水管总成
进气节流阀
膨胀箱出水管， 此管连接膨胀箱 下端的出水口和 金属冷却水管总 成的一个分支管
风扇
散热器
除气管，此管连接散 热器上水室的除气管 口和膨胀箱上端的一 个除气管口
散热器设计要点：
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。这样可充分利用风扇 和车的迎面风，提高散热器的散热效率。一般轿车芯厚不超过二排水管。
轿车多采用散热器横流水结构，因为轿车车身较低，空间尺寸紧张。横流水结构散热器能充分地利 用轿车的有限空间最大限度地增加散热器的迎风面积。
第11页/共28页
散热器芯有多种结构形式。有管片式，管带式，板式散热器芯等。 管片式及管带式散热器芯有单列，双列及三列散热管之分。实践证明，双列散热器管散热器能在有限空间 内获得最好的散热效果。 传统的散热器芯由黄铜制造，但近年来更多的是用铝制造，进出水室由复合塑料制造，使散热器重量大为 减轻。
散热器的散热量：Q=ksΔt
Q—散热器的散热量
K—散热器的散热系数，S—散热器的散热面积m2 Δt—液气温差。
K是代表散热效率的重要指标，与下列因素有关：a）冷却管内冷却液流速：这主要取决于发动机水泵循环流 量和冷却管断面与其数量之积。据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热器效率有较大提高， 但超过0.8m/s后，效果不大。b）散热器材料和管片厚度 。c）制造质量：冷却管和散热带之间的贴合性和 焊接质量。其优劣会影响散热效率20%~40%。d）通过散热器芯部的空气流量或风速：评价散热器的散热 性能时，必须在同等风量的前提下进行。通过散热器的风速在额定工况下应不小于8~10m/s，以充分发挥散 热器的散热能力。
入与发动机水泵连接
的金属冷却水管总成
进气节流阀
膨胀箱出水管， 此管连接膨胀箱 下端的出水口和 金属冷却水管总 成的一个分支管
风扇
散热器
除气管，此管连接散 热器上水室的除气管 口和膨胀箱上端的一 个除气管口
汽车空调电路-02鼓风机、散热器电路
精选课件
4
鼓风机转速的控制
如图所示为串联电阻型鼓风机控制电路， 选择不同档位时电阻值不同，从而改变风 机的转速。
精选课件
5
精选课件
6
精选课件
7
精选课件
8
精选课件
9
精选课件
10
精选课件
11
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
鼓风机电路、散热器 风扇电路及其元件的
工作原理
精选课件
1
1）冷凝器风扇的控制 冷凝器的散热效果直接影响课件
3
冷凝器和散热器共同 使用一个风扇
由发动机冷却液双温 开关及空调制冷管路 上的高压开关，通过 起动继电器控制
其中一个开关达到工 作条件时，风扇便以 一定的转速运转
汽车冷却系统匹配设计
一、冷却系统说明二、散热器总成参数设定及基本性能要求三、膨胀箱总成参数设定及基本性能要求四、冷却风扇总成参数设定及基本性能要求五、橡胶水管参数设定及基本性能要求一、冷却系统说明内燃机运转时 ,与高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热,充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。
但是,如果冷却过强，汽油机混合气形成不良,机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加,零件的磨损加剧，也会使内燃机工作变坏.因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作.1。
1 发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：1）散热能力能满足内燃机在各种工况下运转时的需要。
当工况和环境条件变化时,仍能保证内燃机可靠地工作和维持最佳的冷却水温度。
2）应在短时间内，排除系统的压力.3）应考虑膨胀空间,一般其容积占总容积的4-6％;4）具有较高的加水速率。
初次加注量能达到系统容积的90％以上。
5）在发动机高速运转,系统压力盖打开时，水泵进口应为正压；6）有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积;7）设置水温报警装置；8）密封好,不得漏水；9）冷却系统消耗功率小。
启动后，能在短时间内达到正常工作温度。
10）使用可靠,寿命长,制造成本低。
1。
2 冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。
在设计中必须作到提高进风系数和冷却液循环中的散热能力。
提高通风系数：总的进风口有效面积和散热器正面积之比≥30％。
对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。
这样可充分利用风扇的风量和车的迎面风,提高散热器的散热效率。
第二章-散热器PPT课件
A
C
安装形式同前，但罩子上
面空气流通孔宽度C不小于 散热器的宽度，罩子前面
A 100 mm, 3 1.15
下端的孔口高度不小于
A
100mm，其它部分为格栅
A
安装形式同前，空气流 通口开在罩子前面上下
3 1.0
两端，其宽度如图
0.8A
0.8A 1.5A
A
A
散热器用档板挡住，挡 板下端留有空气流通口，
38
➢
散热器连接形式修正系数
2
所有散热器传热系数的关系式，都是在散热器支管与散
热器同侧连接，上进下出的实验状况下整理得出。当
散热器支管与散热器连接方式不同时，由于散热器外
表面温度场变化的影响，使散热器的传热系数发生变
化。当按上进下出实验公式计算其他连接形式传热系
数时，应预以修正。
➢
散热器安装形式修正系数
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
第二节 散热器的计算
1．目的 确定散热器的面积F和片数n
34
2.面积计算
Q-散热器的散热量,w
Tpj-散热器内热媒平均温 度℃
F Q
t t K ( ) 1 2 3 pj n
tn-供暖室内计算温度 ℃
(6)铸铁散热器的组装片数，不宜超过下列数值： 二柱(M132型)—20片；柱型(四柱)—25片；长 翼型—7片
43
44
8．散热器计算例题 [例题] 某房间设计热负荷为1600w,室内安装四柱813型
散热器，散热器明装在墙龛内，散热器距顶板 高度为100mm。供暖系统为双管上供式。设 计供、回水温度为：95℃/70℃，室内供暖管 道明装，支管与散热器的连接方式为异侧连接， 下进下出，计算散热器面积时，不考虑管道向 室内散热的影响。求散热器面积及片数。
散热系统匹配计算分析方法
汽车冷却系统匹配分析计算方法目录一，概述 (1)二，汽车对冷却系统的要求 (2)三，冷却系统选型布置 (2)四，设计计算匹配 (6)五，设计验证 (12)一、概述冷却系的主要功用是把受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。
匹配良好的冷却系统对整车的动力性，经济性都有着至关重要的作用。
冷却不足会导致发动机过热，产生许多不良反映：发动机过热，进气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零部件摩擦和磨损加剧（如活塞、活塞环和缸套咬伤，缸盖发生热疲劳裂纹等），引起发动机的动力性、经济性、可靠性全面恶化，最明显的症状则是我们平常所见的发动机开锅。
冷却过度会导致发动机过冷，不良反映有：汽油机混合气形成不良，机油被燃油稀释；柴油机工作粗暴，散热损失增加，零部件磨损加剧（比正常工作温度工作时大好几倍），也会使发动机工作变坏。
在冬天发动机启动后需要长时间热机。
最终也导致整车的燃油经济性大打折扣。
冷却系按照冷却介质不同可以分为风冷和水冷（图1-1），如果把发动机中高温零件的热量直接散入大气而进行冷却的装置称为风冷系。
而把这些热量先传给冷却水，然后再散入大气而进行冷却的装置称为水冷系。
由于水冷系冷却均匀，效果好，而且发动机运转噪音小，目前汽车发动机上广泛采用的是水冷系。
图1-1二、汽车对冷却系统的要求1、保证发动机在任何工况下工作在最佳温度范围；随着发动机技术水平的提高，现在发动机的最佳工作温度也有所提高，约85~1102、保证启动后发动机能在短时间内达到最佳温度范围；3、散热器散热效率高，可靠性好，寿命长；风扇（主要是电子扇）运转可靠，噪声小，消耗功率低；水泵尽量小的消耗发动机功率。
4、体积小，重量轻，成本低，可靠性好；6、拆装、维修方便。
三、冷却系统布置选型（一）冷却系统结构1、分类：2、常用结构：冷却水强制循环冷却方式主要零部件：发动机水套、水泵、节温器、散热器、风扇以及连接管路。
汽车散热器风扇扇设计匹配方法共27页
汽车散热器风扇扇设计匹配 方法
