台达变频器更改参数方法

台达变频器的参数设定步骤如下：变频器无号参数（参数设定范围≧0）（EX: Pr. 01-00）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键游标位置会再左移一位。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按 MODE 键两秒。

Ex: 参数 01-00 预设是 60.00，长按 MODE 键后开启左移功能后，按左移键之流程如下图参数 01-00 的上限值是 599.00，若设定超过 599.00 按 ENTER 键会先跳 Err 字样，然后短暂显示上限值 599.00 以提醒使用者设定超过界限，最后会回到当前的参数设定值（预设是60.00）（代表参数值并未被改变），并且光标位置恢复为最末位。

变频器有号数参数设定情境 1（参数值为一位小数或无小数位，Ex: 参数 03-03）1. 左移键功能关闭：按上下键调整参数值，调整至欲设定的值后按 ENTER 键即可。

2. 左移键功能开启：长按 MODE 键两秒直到参数值最低位开始闪烁，于此位数按上键数值会依序增加，当此位数数值为 9 时再按上键会跳回至 0。

3. 若按下键则闪烁的光标位置会左移一位，同样于此时按上键此位数的值会递增；再按下键光标位置会再左移一位；至最高位数时按上键会由‘ 0 ’ 转成‘ - ’（负号）。

4. 完成设定后，左移键功能并不会被关闭，若要关闭左移键功能则需再次按MODE 键两秒。

Ex: 参数 03-03 预设是 0.0，长按 MODE 键后开启左移功能，按左移键之流程如下图参数 03-03 的上限值是 100.0 下限是 -100.0，若设定超过 100.0 或-100.0 按 ENTER 键会先跳Err 字样，然后显示上限值 100.0 或下限值 -100.0 以提醒使用者设定超过界限，最后会显示当前的参数设定值（预设是 0.0）（代表参数值并未被改变），并且光标位置恢复为最末位。

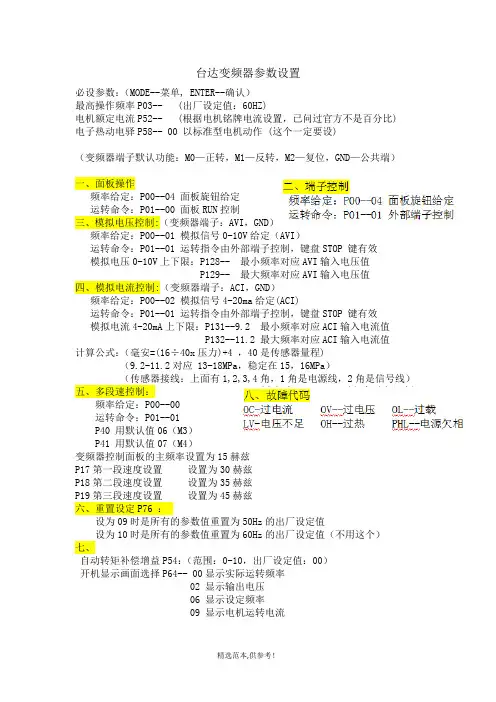

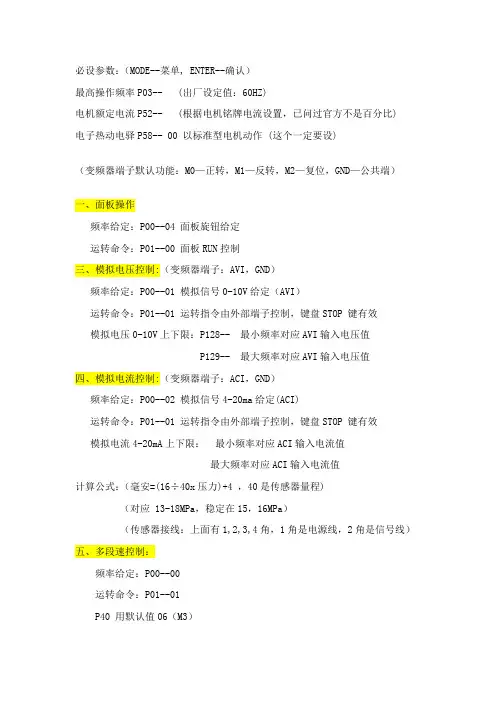

必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：最小频率对应ACI输入电流值最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

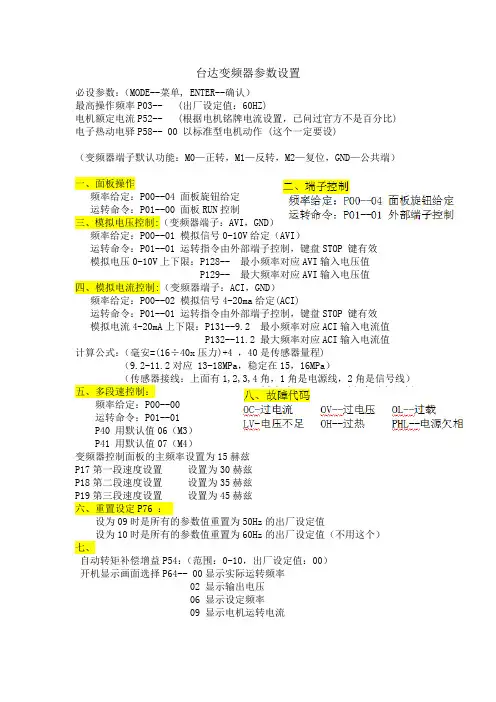

台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相。

台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
