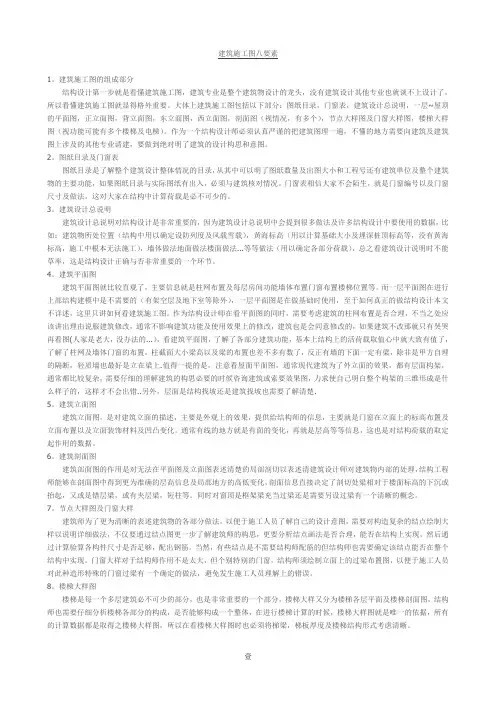

壹 建筑施工图八要素
1。建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。建筑平面图
建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.
授课章节
任务/项目 结构施工图 授课方式 理论课□ 实践课□
理实课□ 其 他□ 授课次数 第 次
授课内容 钢筋混凝土结构施工图的绘制与识读 计划课时
教学目标与要求 知识目标：
掌握结构施工图的绘制与识读
能力目标：
能准确识读常见混凝土构件配筋图
素质目标：
培养学生自学的能力
教学重点与难点
重点：
基础图识读
难点：
基础图识读
处理方法：
详细讲解
教学资源 教材、图集
教学过程 主题/任务/活动 教学方法/教具 时间分配
1、知识回顾 提问 5
2、讲授新知识 讲授/PPT 75
3、小结 讲授 5
4、布置作业 5
作业/
技能训练
教学评估
教研室主任签名： 年 月 日 教学设计
概 述
结构施工图与建筑施工图一样，是施工的依据，主要用于放线、挖基槽、支模板、绑钢筋、浇注混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
一、结构施工图的分类和内容
结构施工图通常包括下列内容：
1、结构设计说明
2、结构平面图
3、构件详图
二、钢筋混凝土结构简介
（一）钢筋混凝土构件及混凝土的强度等级
1、钢筋混凝土构件是由钢筋和混凝土两种材料组合而成。
2、混凝土的抗压强度高，而抗拉强度却抗压强度比低得多，仅为抗压强度的1/10～1/20。
3、混凝土的强度等级分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级，数字越大表示抗压强度越高。
4、钢筋具有良好的抗拉强度，且与混凝土有良好的粘结力，其热膨胀系数与混凝土接近。在混凝土中配置一定数量的钢筋，使之与混凝土结合成一整体，即钢筋混凝土，两者协同作用，共同承担外力。
5、钢筋混凝土构件按施工方式有：

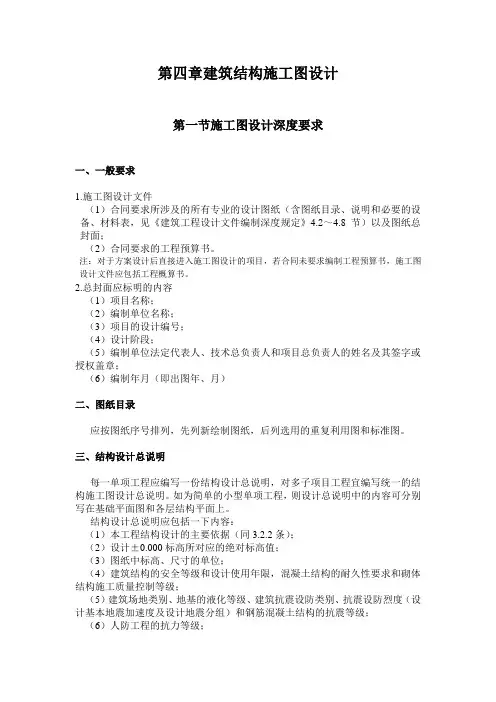

第四章建筑结构施工图设计
第一节施工图设计深度要求
一、一般要求
1.施工图设计文件
（1）合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见《建筑工程设计文件编制深度规定》4.2～4.8节）以及图纸总封面；
（2）合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。
2.总封面应标明的内容
（1）项目名称；
（2）编制单位名称；
（3）项目的设计编号；
（4）设计阶段；
（5）编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章；
（6）编制年月（即出图年、月）
二、图纸目录
应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
三、结构设计总说明
每一单项工程应编写一份结构设计总说明，对多子项目工程宜编写统一的结构施工图设计总说明。如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面上。
结构设计总说明应包括一下内容：
（1）本工程结构设计的主要依据（同3.2.2条）；
（2）设计±0.000标高所对应的绝对标高值；
（3）图纸中标高、尺寸的单位；
（4）建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级；
（5）建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；
（6）人防工程的抗力等级； （7）扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基上的冰冻深度、地基基础的设计等级；
（8）采用的设计荷载，包含风荷载、雪荷载、楼层面允许使用荷载、特殊部位的最大使用荷载标准值；
（9）所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法、预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求；

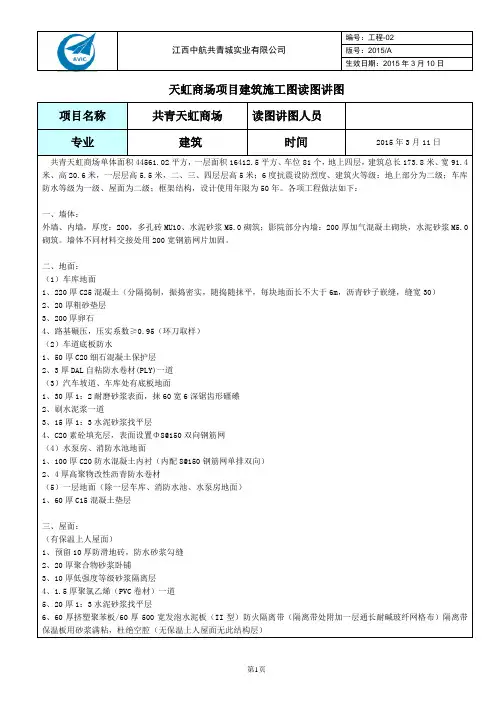

江西中航共青城实业有限公司 编号：工程-02
版号：2015/A
生效日期：2015年3月10日
第1页 天虹商场项目建筑施工图读图讲图
项目名称 共青天虹商场 读图讲图人员
专业 建筑 时间 2015年3月11日
共青天虹商场单体面积44561.02平方，一层面积16412.5平方、车位81个，地上四层，建筑总长173.8米、宽91.4米、高20.6米，一层层高5.5米，二、三、四层层高5米；6度抗震设防烈度、建筑火等级：地上部分为二级；车库防水等级为一级、屋面为二级；框架结构，设计使用年限为50年。各项工程做法如下：
一、墙体：
外墙、内墙，厚度：200，多孔砖MU10、水泥砂浆M5.0砌筑；影院部分内墙：200厚加气混凝土砌块，水泥砂浆M5.0砌筑。墙体不同材料交接处用200宽钢筋网片加固。
二、地面：
（1）车库地面
1、220厚C25混凝土（分隔捣制，振捣密实，随捣随抹平，每块地面长不大于6m，沥青砂子嵌缝，缝宽30）
2、20厚粗砂垫层
3、200厚卵石
4、路基碾压，压实系数≥0.95（环刀取样）
（2）车道底板防水
1、50厚C20细石混凝土保护层
2、3厚DAL自粘防水卷材(PLY)一道
（3）汽车坡道、车库处有底板地面
1、30厚1：2耐磨砂浆表面，抹60宽6深锯齿形礓礤
2、刷水泥浆一道
3、15厚1：3水泥砂浆找平层
4、C20素砼填充层，表面设置Φ8@150双向钢筋网
（4）水泵房、消防水池地面
1、100厚C20防水混凝土内衬（内配8@150钢筋网单排双向）
2、4厚高聚物改性沥青防水卷材
（5）一层地面（除一层车库、消防水池、水泵房地面）
1、60厚C15混凝土垫层
三、屋面：
（有保温上人屋面）
1、预留10厚防滑地砖，防水砂浆勾缝
2、20厚聚合物砂浆卧铺
3、10厚低强度等级砂浆隔离层
4、1.5厚聚氯乙烯（PVC卷材）一道
5、20厚1：3水泥砂浆找平层
