电缆管沟施工标准及验收规范(试行)汇编

电缆管线施工标准及验收规范(试行)
本文档旨在建立电缆管线施工标准及验收规范，以确保电缆管
线的安全施工和质量控制。

以下是这些标准和规范的主要内容：
1. 施工前准备
- 在进行电缆管线施工之前，必须进行详细的施工前准备工作，包括调查勘测、设计方案编制和施工计划制定等。

- 施工前还需准备施工材料和工具，并检查其质量和数量是否
符合要求。

2. 施工规范
- 电缆管线的施工必须符合相关法律法规和技术标准要求。

- 施工过程中，必须采取有效的工程措施，保证施工安全和环
境保护。

- 施工人员必须具备相应的技术资质和证书，且必须严格按照
施工方案进行操作。

3. 施工质量控制
- 在施工过程中，必须进行质量控制和监督，确保电缆管线的施工质量符合规范要求。

- 质量控制包括对施工材料的验收、工艺操作的检查和施工质量的抽样检测等。

4. 施工验收
- 施工完成后，必须进行验收工作，包括对管线的功能性和安全性进行检查，并核对施工记录和图纸是否符合要求。

- 验收合格后，方可移交使用。

5. 管理与维护
- 完成施工并移交使用后，必须建立电缆管线的长期管理与维护机制，定期进行巡检和维修保养工作，确保管线的正常运行和使用寿命。

本文档为电缆管线施工标准及验收规范的试行版，旨在为电缆管线施工提供统一的规范和指导。

相关部门和施工单位应密切遵守本文档的规定，并根据实际情况进行适当调整和完善。

> 注意：本文档为试行版，具体内容可能会根据实际情况进行修改和更新。

以上是电缆管线施工标准及验收规范(试行)的主要内容，请按照规范要求进行施工和验收工作。

电缆管沟验收质量标准一、电缆隧道(井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求,横平竖直.2、隧道（井）底板平整，隧道（井)内无建筑垃圾，无积水、渗水。

3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝;钢筋混凝土现浇隧道（井）壁振捣密实,不得有蜂窝麻面;电缆隧道(井)壁不得存在渗水。

4、预制隧道（井)盖板内底面干净平整、板缝宽度不大于1。

5CM，抹缝密实均匀,墙体压顶坐浆均匀厚实,不得存在渗水现象;混凝土现浇隧道(井）顶板底面干净平整，无蜂窝麻面,不得存在渗水现象。

5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯。

按设计要求做好集水井、通风口等附属设施。

6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致,开启方向必须垂直于电缆管沟走径方向。

井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固.7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。

2、支架角钢(槽钢、矩形钢管）下料应平直,各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固,所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直,无扭曲变形.3、电缆支架横撑间距、水平净距必须符合设计图纸,其偏差必须控制在5MM范围内。

4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理，镀锌表面光洁、均匀,镀锌厚度符合设计要求，无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理,浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道(井）顶、电缆隧道（井）底净距应符合设计图纸要求。

6、电缆支架与电缆隧道(井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固,所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。

电缆管沟维护标准及验收规范(试行)
1. 引言
为了保障电缆管沟的正常运行和延长使用寿命，制定本标准及规范。

本标准及规范适用于电缆管沟的维护工作，并提供了相应的验收规范，以确保维护工作的质量和效果。

2. 维护标准
2.1 电缆管沟维护的目标是预防和修复潜在的问题，包括但不限于漏水、沟壁损坏、泥土滑坡等。

2.2 维护工作应定期进行，具体维护频率根据电缆管沟的使用情况和环境条件而定。

2.3 维护工作包括但不限于清理沟内杂物、修复沟壁、清理排水系统等。

2.4 维护工作应由经过专业培训的工作人员进行，并严格按照相关安全操作规程执行。

3. 验收规范
3.1 维护工作完成后，应进行验收。

3.2 验收包括对维护工作的质量和效果进行检查，包括但不限
于沟内杂物是否清理干净、沟壁是否有损坏修复、排水系统是否通
畅等。

3.3 验收应由专业技术人员进行，并填写相应的验收记录。

3.4 若维护工作不符合本标准及规范要求，则需及时进行整改，并重新进行验收。

4. 总结
本标准及规范旨在确保电缆管沟的维护工作能够按照统一的标
准进行，并通过验收规范评估维护工作的质量和效果。

在实际应用中，应严格执行本标准及规范的要求，确保电缆管沟的安全可靠运行。

以上为《电缆管沟维护标准及验收规范(试行)》的内容摘要，
详细内容请参阅完整文档。

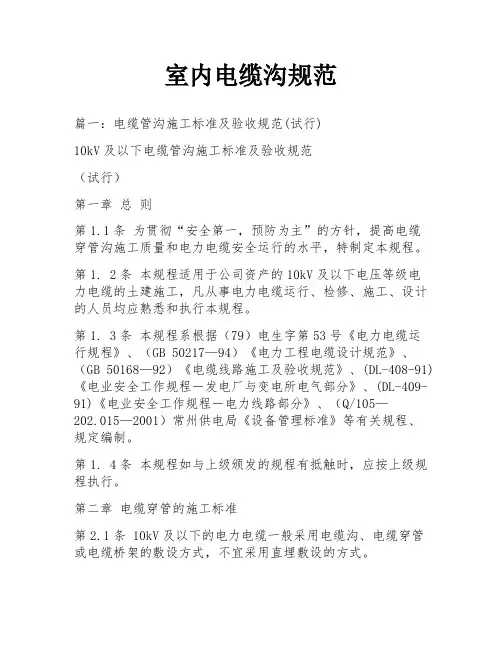

室内电缆沟规范篇一：电缆管沟施工标准及验收规范(试行)10kV及以下电缆管沟施工标准及验收规范（试行）第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1. 2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1. 3条本规程系根据（79）电生字第53号《电力电缆运行规程》、（GB 50217—94）《电力工程电缆设计规范》、（GB 50168—92）《电缆线路施工及验收规范》、(DL-408-91) 《电业安全工作规程－发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程－电力线路部分》、（Q/105—202.015—2001）常州供电局《设备管理标准》等有关规程、规定编制。

第1. 4条本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第二章电缆穿管的施工标准第2.1条 10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定：1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求：1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

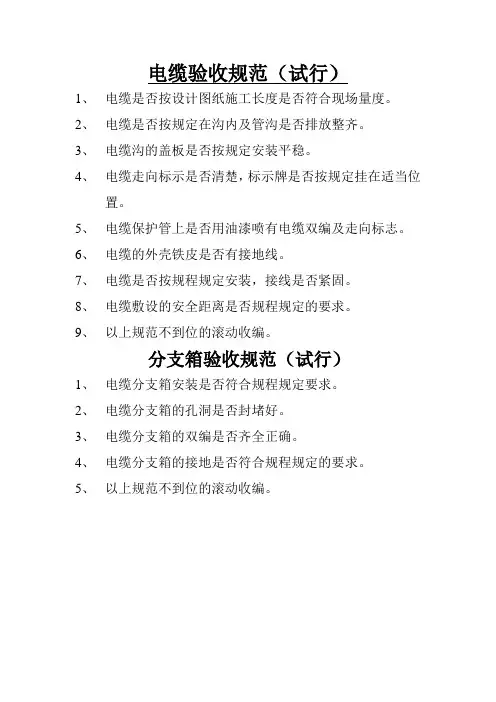

电缆验收规范（试行）
1、电缆是否按设计图纸施工长度是否符合现场量度。

2、电缆是否按规定在沟内及管沟是否排放整齐。

3、电缆沟的盖板是否按规定安装平稳。

4、电缆走向标示是否清楚，标示牌是否按规定挂在适当位
置。

5、电缆保护管上是否用油漆喷有电缆双编及走向标志。

6、电缆的外壳铁皮是否有接地线。

7、电缆是否按规程规定安装，接线是否紧固。

8、电缆敷设的安全距离是否规程规定的要求。

9、以上规范不到位的滚动收编。

分支箱验收规范（试行）
1、电缆分支箱安装是否符合规程规定要求。

2、电缆分支箱的孔洞是否封堵好。

3、电缆分支箱的双编是否齐全正确。

4、电缆分支箱的接地是否符合规程规定的要求。

5、以上规范不到位的滚动收编。

低压线路验收规范（试行）
1、低压线路的安装是否符合规程规定的要求。

2、低压线路的负荷接线是否接在街码后端。

3、低压线路是否在适当位置安装相序牌。

4、低压线路驳接是否紧固缠绕的绝缘层是否符合要求。

5、低压线路街码安装是否要求。

6、低压线路敷设安全距离是否规程规定的要求。

7、低压线路的重覆接地安装是否符合规程规定要求
8、低压线路是否按照设计图纸施工，长度是否符合现场量
度
9、低压线路杆塔安装是否符合规程规定要求，塔脚螺丝是
否用水泥砂浆封堵好。

10、低压电缆沟，管安装是否符合规程规定要求，走向标示
是否清楚。

11、以上规范不到位的滚动收编。

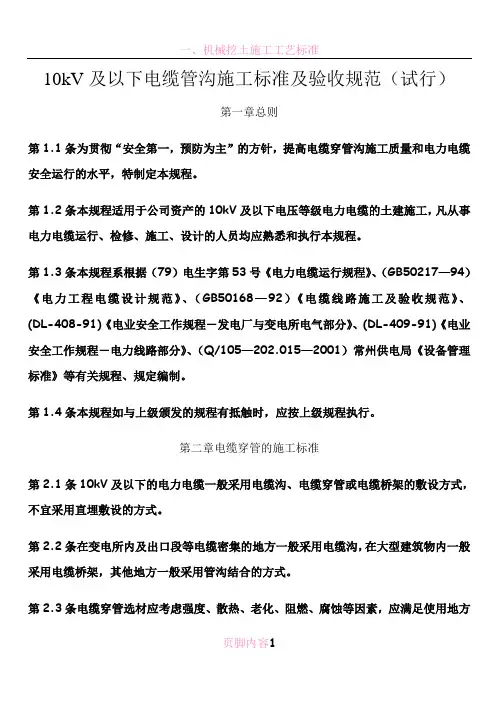

10kV及以下电缆管沟施工标准及验收规范（试行）第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1.2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1.3条本规程系根据（79）电生字第53号《电力电缆运行规程》、（GB50217—94）《电力工程电缆设计规范》、（GB50168—92）《电缆线路施工及验收规范》、(DL-408-91)《电业安全工作规程－发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程－电力线路部分》、（Q/105—202.015—2001）常州供电局《设备管理标准》等有关规程、规定编制。

第1.4条本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第二章电缆穿管的施工标准第2.1条10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定：1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求：1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

2、电缆穿管在弯制后，不应有裂缝和显著凹瘪现象，其弯扁程度不大于管子外径的10％；电缆穿管的弯曲半径不应小于穿入电缆的最小弯曲半径。

电缆管沟验收质量标准一、电缆隧道（井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。

2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。

3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。

4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。

5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯。

按设计要求做好集水井、通风口等附属设施。

6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。

井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。

2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直，无扭曲变形。

3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。

4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。

6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。

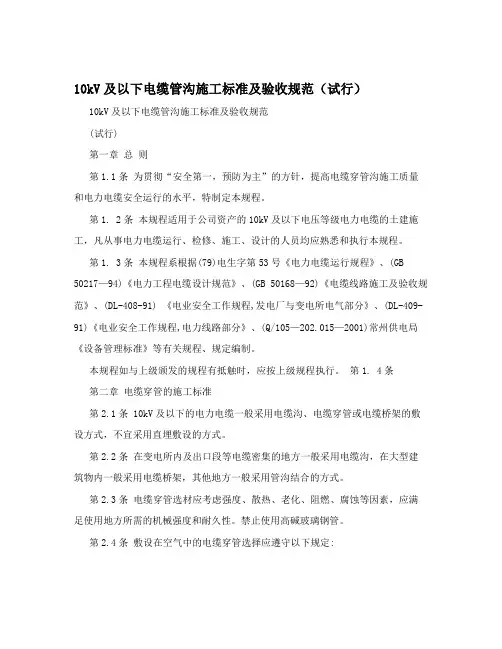

10kV及以下电缆管沟施工标准及验收规范（试行）10kV及以下电缆管沟施工标准及验收规范(试行)第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1. 2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1. 3条本规程系根据(79)电生字第53号《电力电缆运行规程》、(GB 50217—94)《电力工程电缆设计规范》、(GB 50168—92)《电缆线路施工及验收规范》、(DL-408-91) 《电业安全工作规程,发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程,电力线路部分》、(Q/105—202.015—2001)常州供电局《设备管理标准》等有关规程、规定编制。

本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第1. 4条第二章电缆穿管的施工标准第2.1条 10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定:1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求:1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

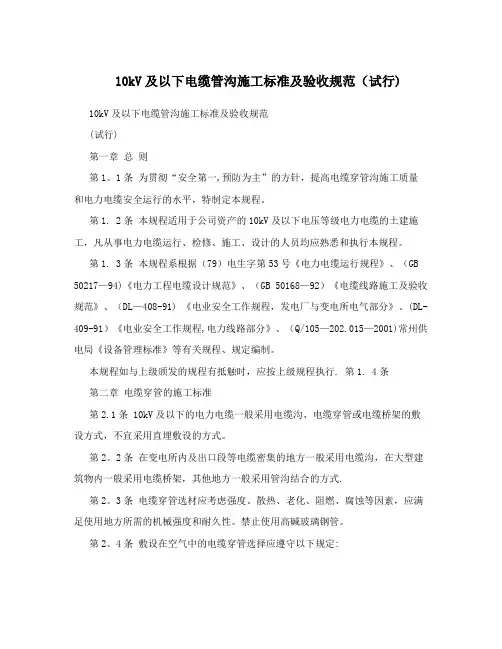

10kV及以下电缆管沟施工标准及验收规范（试行) 10kV及以下电缆管沟施工标准及验收规范(试行)第一章总则第1。

1条为贯彻“安全第一,预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1. 2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1. 3条本规程系根据（79）电生字第53号《电力电缆运行规程》、（GB 50217—94)《电力工程电缆设计规范》、（GB 50168—92）《电缆线路施工及验收规范》、（DL—408-91) 《电业安全工作规程，发电厂与变电所电气部分》、(DL-409-91）《电业安全工作规程,电力线路部分》、（Q/105—202.015—2001)常州供电局《设备管理标准》等有关规程、规定编制。

本规程如与上级颁发的规程有抵触时，应按上级规程执行. 第1. 4条第二章电缆穿管的施工标准第2.1条 10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2。

2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式.第2。

3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2。

4条敷设在空气中的电缆穿管选择应遵守以下规定:1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2。

5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2。

6条电缆穿管内径不应小于电缆外径的1。

5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2。

7条电缆穿管的加工应符合下列要求:1、管口应无毛刺和尖锐棱角,管口宜做成喇叭形。

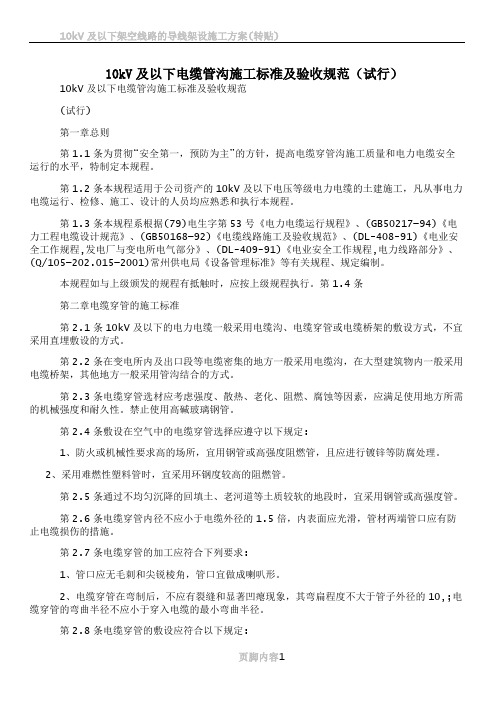

10kV及以下电缆管沟施工标准及验收规范（试行）10kV及以下电缆管沟施工标准及验收规范(试行)第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1.2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1.3条本规程系根据(79)电生字第53号《电力电缆运行规程》、(GB50217—94)《电力工程电缆设计规范》、(GB50168—92)《电缆线路施工及验收规范》、(DL-408-91)《电业安全工作规程,发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程,电力线路部分》、(Q/105—202.015—2001)常州供电局《设备管理标准》等有关规程、规定编制。

本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第1.4条第二章电缆穿管的施工标准第2.1条10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定:1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求:1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

2、电缆穿管在弯制后，不应有裂缝和显著凹瘪现象，其弯扁程度不大于管子外径的10,;电缆穿管的弯曲半径不应小于穿入电缆的最小弯曲半径。

电缆管沟验收质量标准一、电缆隧道（井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工,内径尺寸符合图纸要求，横平竖直。

2、隧道（井）底板平整，隧道（井)内无建筑垃圾,无积水、渗水。

3、砖砌电缆隧道（井)壁抹面光洁平整,不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面;电缆隧道(井)壁不得存在渗水.4、预制隧道(井）盖板内底面干净平整、板缝宽度不大于1。

5CM，抹缝密实均匀,墙体压顶坐浆均匀厚实,不得存在渗水现象；混凝土现浇隧道（井)顶板底面干净平整,无蜂窝麻面，不得存在渗水现象。

5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯.按设计要求做好集水井、通风口等附属设施。

6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。

井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、电缆沟（井)回填应按照设计要求及市政有关文件标准执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架.2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直，无扭曲变形。

3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内.4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理,镀锌表面光洁、均匀,镀锌厚度符合设计要求,无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道(井)顶、电缆隧道（井)底净距应符合设计图纸要求.6、电缆支架与电缆隧道（井)壁连接牢固，固定件宜采用品质良好的镀锌螺栓,如设计为预埋件结构,应焊接牢固，所有焊缝满焊，无焊渣,无气孔,按设计图纸要求做好防腐处理。

最新电缆管沟施工标准及验收规范（试行）10kV及以下电缆管沟施工标准及验收规范（试行）第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1. 2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1. 3条本规程系根据（79）电生字第53号《电力电缆运行规程》、（GB 50217—94）《电力工程电缆设计规范》、（GB 50168—92）《电缆线路施工及验收规范》、(DL-408-91) 《电业安全工作规程－发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程－电力线路部分》、（Q/105—202.015—2001）常州供电局《设备管理标准》等有关规程、规定编制。

第1. 4条本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第二章电缆穿管的施工标准第2.1条10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定：1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求：1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

电缆管沟验收质量标准一、电缆隧道（井)结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。

2、隧道（井)底板平整，隧道（井）内无建筑垃圾,无积水、渗水.3、砖砌电缆隧道（井)壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实,不得有蜂窝麻面；电缆隧道（井)壁不得存在渗水。

4、预制隧道(井)盖板内底面干净平整、板缝宽度不大于1。

5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象;混凝土现浇隧道(井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象.5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯。

按设计要求做好集水井、通风口等附属设施.6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向.井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架.2、支架角钢（槽钢、矩形钢管）下料应平直,各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊,焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直,无扭曲变形。

3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。

4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理，镀锌表面光洁、均匀,镀锌厚度符合设计要求，无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理,浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求.6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓,如设计为预埋件结构，应焊接牢固，所有焊缝满焊,无焊渣，无气孔,按设计图纸要求做好防腐处理。

（一）电缆管沟验收质量一、电缆隧道（井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。

2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。

3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。

4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。

5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯。

按设计要求做好集水井、通风口等附属设施。

6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。

井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、电缆沟（井）回填应按照设计要求及市政有关文件执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。

2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直，无扭曲变形。

3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。

4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。

6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。

10kV及以下电缆管沟施工标准及验收规范（试行）第一章总则第1.1条为贯彻“安全第一，预防为主”的方针，提高电缆穿管沟施工质量和电力电缆安全运行的水平，特制定本规程。

第1. 2条本规程适用于公司资产的10kV及以下电压等级电力电缆的土建施工，凡从事电力电缆运行、检修、施工、设计的人员均应熟悉和执行本规程。

第1. 3条本规程系根据（79）电生字第53号《电力电缆运行规程》、（GB 50217—94）《电力工程电缆设计规范》、（GB 50168—92）《电缆线路施工及验收规范》、(DL-408-91) 《电业安全工作规程－发电厂与变电所电气部分》、(DL-409-91)《电业安全工作规程－电力线路部分》、（Q/105—202.015—2001）常州供电局《设备管理标准》等有关规程、规定编制。

第1. 4条本规程如与上级颁发的规程有抵触时，应按上级规程执行。

第二章电缆穿管的施工标准第2.1条10kV及以下的电力电缆一般采用电缆沟、电缆穿管或电缆桥架的敷设方式，不宜采用直埋敷设的方式。

第2.2条在变电所内及出口段等电缆密集的地方一般采用电缆沟，在大型建筑物内一般采用电缆桥架，其他地方一般采用管沟结合的方式。

第2.3条电缆穿管选材应考虑强度、散热、老化、阻燃、腐蚀等因素，应满足使用地方所需的机械强度和耐久性。

禁止使用高碱玻璃钢管。

第2.4条敷设在空气中的电缆穿管选择应遵守以下规定：1、防火或机械性要求高的场所，宜用钢管或高强度阻燃管，且应进行镀锌等防腐处理。

2、采用难燃性塑料管时，宜采用环钢度较高的阻燃管。

第2.5条通过不均匀沉降的回填土、老河道等土质较软的地段时，宜采用钢管或高强度管。

第2.6条电缆穿管内径不应小于电缆外径的1.5倍，内表面应光滑，管材两端管口应有防止电缆损伤的措施。

第2.7条电缆穿管的加工应符合下列要求：1、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

2、电缆穿管在弯制后，不应有裂缝和显著凹瘪现象，其弯扁程度不大于管子外径的10％；电缆穿管的弯曲半径不应小于穿入电缆的最小弯曲半径。

电缆管沟施工及验收质量标准（试行）一、电缆支架1、角钢应平直，各断口无卷边、毛刺，下料误差应在5MM范围内，电缆支架应焊接牢固，横平竖直，无扭曲变形2、横撑间距、水平净距应符合设计，其偏差应在5MM范围内3、热镀锌件应光洁、均匀，无残渣和漏镀锌部位4、支架上下横撑与沟顶、沟底净距应符合设计要求5、支架与沟壁连接牢固，连接件应用良好的镀锌螺栓，每个螺栓要达到“两帽一垫”；如予埋件结构，应焊接牢固，无残留焊渣，做好防腐处理二电缆沟（井）本体1、严格按照设计施工2、沟（井）底平整，沟内无垃圾、积水。

3、电缆沟（井）壁或抹面表面光洁平整，不得有蜂窝麻面。

4、沟（井）内盖板底面干净平整，板缝宽度不大于1.5CM，抹缝密实均匀。

5、检查井口周围抹面光洁平整，不得有蜂窝麻面6、井盖标高必须与路面保持一致，开启方向必须垂直于道路方向7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

三、埋管敷设1、埋管必须按照设计要求的形式敷设，两井口之间埋管必须笔直，达到通视要求，无扭曲，无断裂。

2、管口间距必须符合设计要求，误差应在5MM范围内，管口外侧应用水泥抹成厚5~6MM的喇叭口形。

3、埋管内无砂石碎屑等杂物，保证管内清洁。

4、埋管口应用相应管堵封堵。

四、接地极与接地带１、按照设计完成接地极及接地带的施工２、内接地带与支架、内接地带与外接地带及外接地带与接地极之间应焊接牢固，所有焊接搭接长度不小于１０ＣＭ，焊接处焊渣清除干净，刷一遍防锈漆和一遍银粉３、接地极应按设计要求埋入地下竣工图纸编制标准一、竣工图纸编制标准：1、竣工图必须采用有地理信息的蓝图，标注要清楚明确，与实际施工情况一致，必须根据可靠的参照物标明路径位置及长度、井口位置（桩号）、横穿位置（桩号）、路径断面形式和全线电缆通道。

标明所有与电力管线交叉的其他管线名称、管材、型号、间距等详细情况3、竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

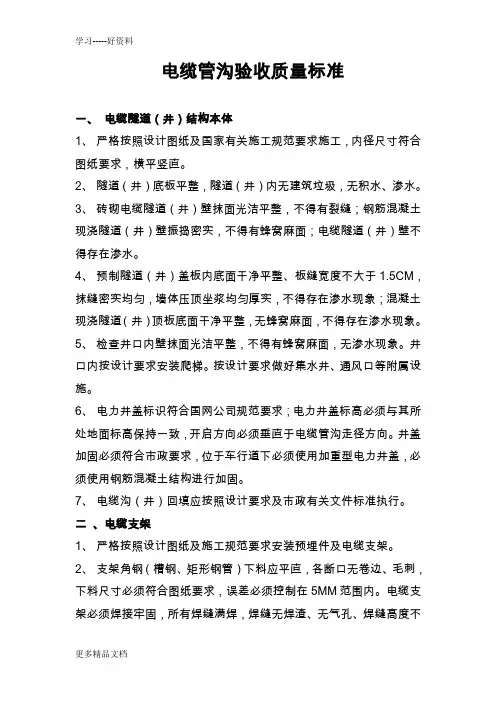

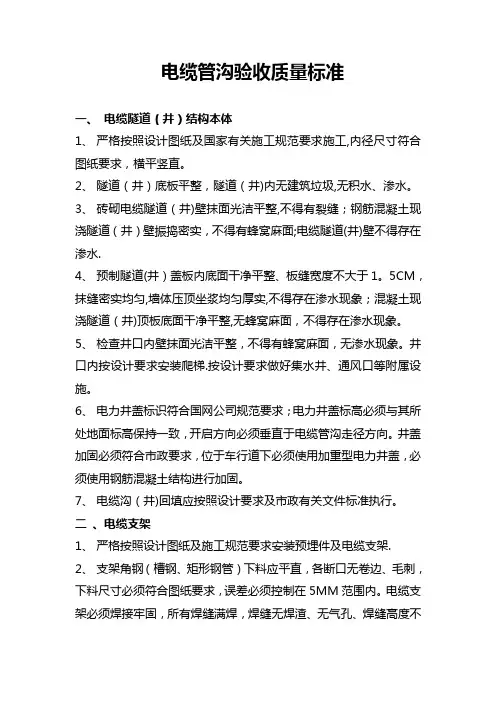

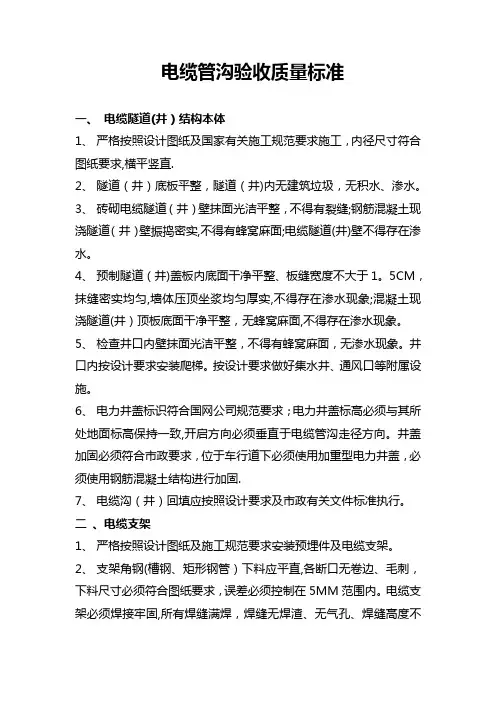

电缆管沟验收质量标准一、电缆隧道（井）结构本体1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。

2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。

3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。

4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。

5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。

井口内按设计要求安装爬梯。

按设计要求做好集水井、通风口等附属设施。

6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。

井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。

7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。

二、电缆支架1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。

2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。

电缆支架横平竖直，无扭曲变形。

3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。

4、电缆支架全长必须有良好镀锌处理。

热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。

热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。

5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。

6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。
