超声换能器结构

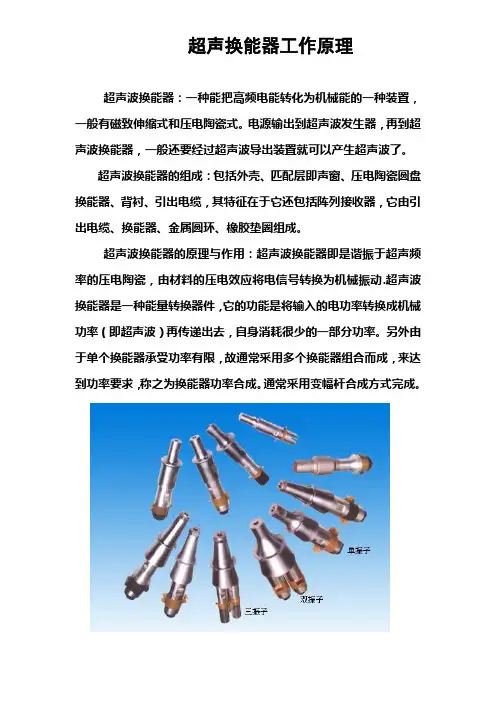

超声换能器工作原理

超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出装置就可以产生超声波了。

超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，自身消耗很少的一部分功率。另外由于单个换能器承受功率有限，故通常采用多个换能器组合而成，来达到功率要求，称之为换能器功率合成。通常采用变幅杆合成方式完成。

超声波换能器原理知识大普及

在对超声波焊接机、超声波清洗机等设备的了解过程中，都会看到超声波换能器的身影，那么超声波换能器究竟是个什么设备呢?它主要完成哪些功能呢?又是利用什么原理来完成的呢?接下来就让小编带您一探究竟！

一、超声波换能器简介

超声波换能器，英文名称为Ultrasonictransducer，是一种将高频电能转换为机械能的能量转换器件。其常被用于超声波清洗机、超声波焊接机、三氯机、气相机等设备中，在农业、工业、生活、交通运输、军事、医疗等领域内都得到了广泛的应用。

超声波换能器

二、超声波换能器结构

超声波换能器主要包括外壳、声窗(匹配层)、压电陶瓷圆盘换能器、背衬、引出电缆、Cymbal阵列接收器等几大部分构成。其中，压电陶瓷圆盘换能器起到的作用和一般的换能器相同，主要用于发射并接受超声波;而在压电陶瓷圆盘换能器的上面是Cymbal阵列接收器，主要由引出电缆、Cymbal换能器、金属圆环和橡胶垫圈组成，用作超声波接收器，接受压电陶瓷圆盘换能器频带外产生的多普勒回拨信号。

超声波换能器结构

三、超声波换能器原理

超声波换能器，其实就是频率与其谐振频率相同的压电陶瓷，利用的是材料的压电效应将电能转换为机械振动。一般情况下，先由超声波发生器产生超声波，经超声波换能器将其转换为机械振动，再经超声波导出装置、超声波接收装置便可产生超声波。

超声波换能器原理

四、超声波换能器应用

(1)超声波清洗机利用超声波在清洗液中不断地进行传播来清洗物体上的污垢，其超声波振动频率便是由超声波换能器决定的，可根据清洗物来设定不同的频率以达到清洗的目的。

(2)超声波焊接机利用超声波换能器产生超声波振动，振动产生摩擦使得焊区局部熔化进而接合在一起。 (3)超声波马达中并不含有超声波换能器，只是将其定子近似为换能器，利用逆压电效应产生超声波振动，通过定子与转子的摩擦进而带动转子转动。

且应用技术　且应用骰木　

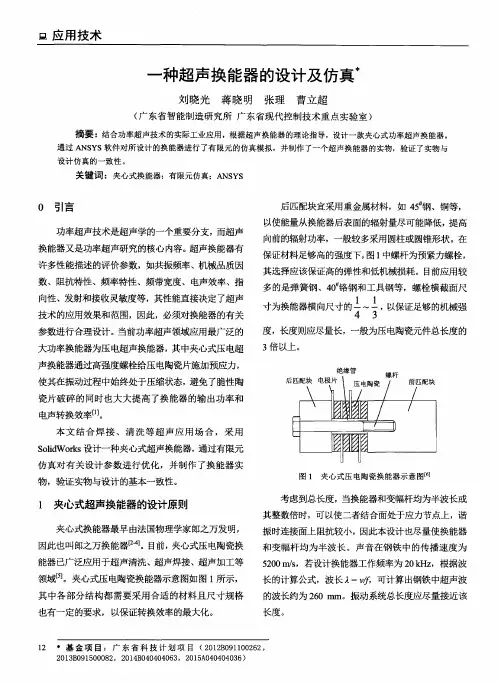

一种超声换能器的设计及仿真木　

刘晓光蒋晓明张理曹立超　

（广东省智能制造研究所广东省现代控制技术重点实验室）　

摘要：结合功率超声技术的实际工业应用，根据超声换能器的理论指导，设计一款夹心式功率超声换能器。　通过ＡＮＳＹＳ软件对所设计的换能器进行了有限元的仿真模拟，并制作了一个超声换能器的实物，验证了实物与　设计仿真的一致性。　关键词：夹心式换能器；有限元仿真；ＡＮＳＹＳ　

０引言　

功率超声技术是超声学的一个重要分支，而超声　

换能器又是功率超声研究的核心内容。超声换能器有　

许多性能描述的评价参数，如共振频率、机械品质因　

数、阻抗特性、频率特性、频带宽度、电声效率、指　

向性、发射和接收灵敏度等，其性能直接决定了超声　

技术的应用效果和范围，因此，必须对换能器的有关　

参数进行合理设计。当前功率超声领域应用最广泛的　

大功率换能器为压电超声换能器，其中夹心式压电超　

声换能器通过高强度螺栓给压电陶瓷片施加预应力，　

使其在振动过程中始终处于压缩状态，避免了胞陛陶　

瓷片破碎的同时也大大提高了换能器的输出功率和　

电声转换效率［１］。　

本文结合焊接、清洗等超声应用场合，采用　

ＳｏｌｉｄＷｏｒｋｓ设计一种夹心式超声换能器，通过有限元　

仿真对有关设计参数进行优化，并制作了换能器实　

物，验证实物与设计的基本一致性。　

１　夹心式超声换能器的设计原则　

夹心式换能器最早由法国物理学家郎之万发明，　

因此也叫郎之万换能器　］。目前，夹心式压电陶瓷换　

能器己广泛应用于超声清洗、超声焊接、超声加工等　

领域【５］。夹心式压电陶瓷换能器示意图如图１所示，　

其中各部分结构都需要采用合适的材料且尺寸规格　

也有一定的要求，以保证转换效率的最大化。　后匹配块宜采用重金属材料，如４５　钢、铜等，　

以使能量从换能器后表面的辐射量尽可能降低，提高　

向前的辐射功率，一般较多采用圆柱或圆锥形状。在　

保证材料足够高的强度下，图１中螺杆为预紧力螺栓，　

超声波换能器结构及应用

超声波换能器（ultrasound transducer）是一种将电能转换成超声波能量的装置。它通过使用压电效应将输入的电能转化为机械振动，从而产生超声波信号。超声波换能器主要由压电晶体、电极和保护层组成。

压电晶体是超声波换能器的核心部件。它是一种具有压电效应的晶体材料，常见的有石英、铅锆钛酸钡（PZT）等。压电效应指的是在应力作用下，晶体产生电荷分离现象。当施加电压时，晶体会变形，从而产生机械振动。

超声波换能器中的压电晶体一般是薄片状的，两面分别贴上电极。电极与电源相连，电流流过晶体时，会在晶体内部产生内部电场，从而使晶体发生机械振动。晶体振动时会产生一系列超声波脉冲信号，并由外部保护层传递出去。

这种结构的超声波换能器具有以下特点：

1. 简单可靠：超声波换能器由少量的部件组成，结构简单，操作可靠，可以在不同的工作环境下稳定工作。

2. 高频率：超声波换能器可以产生高频率（通常在几十kHz至几百MHz之间）的超声波信号，这对于一些需要高分辨率的应用非常重要。

3. 高灵敏度：由于采用了压电晶体材料，使得超声波换能器具有高灵敏度，可以检测到微小的信号变化，适用于一些需要高灵敏度的应用。

超声波换能器广泛应用于医学、工业和科学研究领域：

1. 医学领域：超声波换能器在医学超声成像中被广泛应用。它可以通过发射和接收超声波信号来生成人体内部器官和组织的图像。同时，超声波换能器也可以用于治疗，例如超声波刀等。

2. 工业领域：超声波换能器用于各种工业领域的无损检测。例如，它可以用于检测材料中的缺陷、测量液体的流量等。

3. 科学研究领域：超声波换能器被广泛应用于物理学、地质学、材料科学等研究领域。例如，它可以用于测量材料的弹性模量、研究地下构造、实验室中的声波传播等。

总之，超声波换能器是一种重要的装置，能够将电能转换成超声波信号，并广泛应用于医学、工业和科学研究领域。随着技术的不断发展，超声波换能器的性能将得到进一步提升，为各个领域的应用提供更好的支持。
