高职“施工图识图”课程教学改革实践研究

高等建筑教育　２０１３年第２２卷第４期　Ｊ０ｕＲＮＡＬ　０Ｆ　ＡＲＣＨＩＴＥＣＴＵＲＡＬ　ＥＤＵＣＡ￣ＯＮ　ＩＮ　ＩＮＳＴＩＴＵＴＩＯＮＳ　ＯＦ　ＨＩＧＨＥＲ　ＬＥＡＲＮＩＮＧ　Ｖｏ１．２２　Ｎ０．４　２０１３　２３　

ｄｏｉ：１０．１　１８３５／ｊ．ｉｓｓｎ．１００５—２９０９．２０１３．０４．００７　

－＿＿　Ｉ－－＿　口　同　职土建施工类专业识图能力培养　

体系的研究与实践　

王静　

（山东职业学院土木工程系，山东济南２５０１０４）　

摘要：识读施工图是高职土建施工类学生毕业后从事建筑行业专业岗位工作的基础。文章阐述了高职土建　

施工类专业识图能力的重要性，论述了对培养识图能力起支撑作用的建筑构造与识图、钢筋混凝土结构、混　凝土结构工程施工等多门课程的改革思路，介绍了探索有效教学方法与手段的教学实践。　关键词：高职教育；识图能力；课程改革；平法施工图　中图分类号：ＴＶ３－４；Ｇ６４２．４２３　文献标志码：Ａ　文章编号：１００５－２９０９（２０１３）０４－００２３－０４　

高职土建施工类专业主要面向建筑工程生产一线培养技能型人才。毕业　

生主要在土建施工企业从事施工现场管理、工程项目组织、质量验收、材料检　

测、施工安全、技术资料及工程造价等工作。主要岗位是施工员、质量员以及安　全员、试验员、资料员、造价员等。根据《建筑与市政工程施工现场专业人员职　

业标准》（ＪＧＪ／Ｔ２５０—２０１１），施工员和质量员需要掌握施工图识读、绘制的基本　知识，还要参与图纸会审等工作（见表１）…。由此可见，识读施工图是高职土建　

施工类学生毕业后面临的首要工作任务，是从事建筑行业一切专业技术工作的　

基础。因此，高职土建施工类专业识图能力的培养是非常重要的教学任务。　表１　《建筑与市政工程施工现场专业人员职业标准》（ＪＧＪ／Ｔ２５０—２０１　１）　对各岗位识图能力的要求　

随着建筑业的发展，工程规模越来越大，图纸越来越复杂，目前基本以　高层钢筋混凝土框架结构和剪力墙结构为主，且有一定的深度和难度，因此，在　

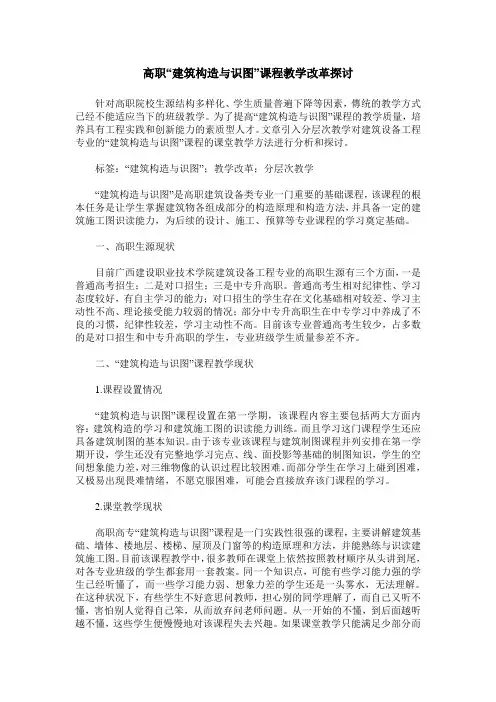

高职“建筑构造与识图”课程教学改革探讨

针对高职院校生源结构多样化、学生质量普遍下降等因素，傳统的教学方式已经不能适应当下的班级教学。为了提高“建筑构造与识图”课程的教学质量，培养具有工程实践和创新能力的素质型人才。文章引入分层次教学对建筑设备工程专业的“建筑构造与识图”课程的课堂教学方法进行分析和探讨。

标签：“建筑构造与识图”；教学改革；分层次教学

“建筑构造与识图”是高职建筑设备类专业一门重要的基础课程，该课程的根本任务是让学生掌握建筑物各组成部分的构造原理和构造方法，并具备一定的建筑施工图识读能力，为后续的设计、施工、预算等专业课程的学习奠定基础。

一、高职生源现状

目前广西建设职业技术学院建筑设备工程专业的高职生源有三个方面，一是普通高考招生；二是对口招生；三是中专升高职。普通高考生相对纪律性、学习态度较好，有自主学习的能力；对口招生的学生存在文化基础相对较差、学习主动性不高、理论接受能力较弱的情况；部分中专升高职生在中专学习中养成了不良的习惯，纪律性较差，学习主动性不高。目前该专业普通高考生较少，占多数的是对口招生和中专升高职的学生，专业班级学生质量参差不齐。

二、“建筑构造与识图”课程教学现状

1.课程设置情况

“建筑构造与识图”课程设置在第一学期，该课程内容主要包括两大方面内容：建筑构造的学习和建筑施工图的识读能力训练。而且学习这门课程学生还应具备建筑制图的基本知识。由于该专业该课程与建筑制图课程并列安排在第一学期开设，学生还没有完整地学习完点、线、面投影等基础的制图知识，学生的空间想象能力差，对三维物像的认识过程比较困难。而部分学生在学习上碰到困难，又极易出现畏难情绪，不愿克服困难，可能会直接放弃该门课程的学习。

2.课堂教学现状

高职高专“建筑构造与识图”课程是一门实践性很强的课程，主要讲解建筑基础、墙体、楼地层、楼梯、屋顶及门窗等的构造原理和方法，并能熟练与识读建筑施工图。目前该课程教学中，很多教师在课堂上依然按照教材顺序从头讲到尾，对各专业班级的学生都套用一套教案。同一个知识点，可能有些学习能力强的学生已经听懂了，而一些学习能力弱、想象力差的学生还是一头雾水，无法理解。在这种状况下，有些学生不好意思问教师，担心别的同学理解了，而自己又听不懂，害怕别人觉得自己笨，从而放弃问老师问题。从一开始的不懂，到后面越听越不懂，这些学生便慢慢地对该课程失去兴趣。如果课堂教学只能满足少部分而
