人教版九年级物理第17章 第2 节欧姆定律同步练习(包含答案)

1 第十七章 欧姆定律

17.1电流与电压和电阻的关系

1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（ ）

A．电阻越大，电流越小；电压越大，电流越大

B．在电压不变的情况下，导体中的电流越大，导体的电阻越小

C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大

D．在电压一定的情况下，导体电阻越小，电流就越大

2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：

（1）需要 个定值电阻。

（2）滑动变阻器的作用是 ．

（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近．

3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（ ）

A．电流表和电压表读数均为零

B．电流表和电压表指针迅速发生最大偏转，电表损坏

C．电流表示数为零，电压表示数为3 V

D．电流表示数为0.4 A，电压表示数为3 V

4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是

________Ω和________Ω．

5.【科技前沿】教你如何检验矿泉水

现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．

第十四章 欧姆定律 单元测试卷(A)

(考试时间：4 5分钟 满分：1 00分)

一、填空题(每空1分，共2 4分)

1．我国家用电灯、电视机的电压是________V，合________kV，一节干电池的电压是________V。

2．经验证明，只有________V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟________成正比，人体也是一个________．电压越高，通过的电流越大，大到一定程度就有危险了。身体潮湿时人体电阻会变小．人体的安全电压________ (选填“变高”、“变低”或“不变”)。

3．一个阻值为10Ω的定值电阻，它两端的电压为3 V时，通过它的电流是________A。

当通过它的电流为1．5 A时，它两端的电压是________V。当电阻两端没有加电压

时，它的电流是________A，电阻是________Ω。

4．五光十色的节日彩灯串联在电路中，如果都不亮，这可能是由于电路发生了________路，如果只有一个彩灯不亮，而其它灯亮度稍稍增加了一些．可能是这只彩灯被________路。

5．如图所示是实验室常用的滑动变阻器，它的铭牌上标有“50Ω1 A”字样．表示此变阻器电阻的变化范围是_______Ω，它是通过改变电路中电阻线的_______来改变电阻的器件。当把A、D连入电路，欲使电路中的电流增大，须将滑片P向_______端移动．

6．如图所示的电路中，当闭合开关S后，在滑动变阻器的滑片P向右移动的过程中．电流表的示数将_________，电压表的示数将________。(均选填“变大”、“变小”或“不变”)

7．如图所示，S2闭合，S1断开时，灯L1两端电压为2 V，L2两端电压是4V。当S1、S2同时闭合时，灯L1两端电压是_________V，灯L2两端电压是________V。

8．一只灯泡其电阻是12Ω，正常工作时两端的电压为6 V，现把它接到9V的电源上，要使它正常发光，需要给它_______联一个_______Ω的电阻。

1 S2R3 R1

S1A R2

图7-22

图7-23 图7-21 人教版九年级物理《第十七章 欧姆定律》练习题(A卷)（含答案）

安定区李家堡初级中学 安新东

一．填空题（每空1分，共 17分）

1．电视信号在天线上感应的电压约为0.1 mV，合 V．经验证明， 只有

的电压对人体来说是安全的．家庭电路的电压为 V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成

KΩ．

2．如图7-21，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2

= 。

3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.

4. 某同学在用有两个量程的电压表（0～3V和0～15V）测由两节干电池串联组成电池组的电压时，记录的是10V。他出现错误的原因是____________________ ___，实际电压应是___________。

5．欧姆定律的表达式为 ，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越 。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流 （填“大于”、“等于”或“小于”）通过R2的电流。．

6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．

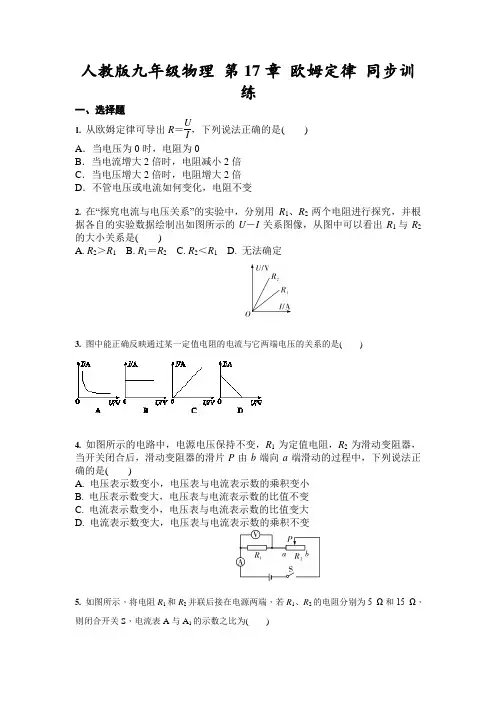

人教版九年级物理 第17章 欧姆定律 同步训练

一、选择题

1. 从欧姆定律可导出R＝UI，下列说法正确的是( )

A．当电压为0时，电阻为0

B．当电流增大2倍时，电阻减小2倍

C．当电压增大2倍时，电阻增大2倍

D．不管电压或电流如何变化，电阻不变

2. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是( )

A. R2＞R1 B. R1＝R2 C. R2＜R1 D. 无法确定

3. 图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )

4. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是( )

A. 电压表示数变小，电压表与电流表示数的乘积变小

B. 电压表示数变大，电压表与电流表示数的比值不变

C. 电流表示数变小，电压表与电流表示数的比值变大

D. 电流表示数变大，电压表与电流表示数的乘积不变

5. 如图所示，将电阻R1和R2并联后接在电源两端，若R1、R2的电阻分别为5 Ω和15 Ω，则闭合开关S，电流表A与A1的示数之比为( ) A．3∶1 B．1∶4 C．4∶1 D．4∶3

6. 如图是自动测定油箱内油量的装置图，其中R′是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是( )

A. 油量表是由电压表改装而成的

B. R和R′在电路中是并联的

C. 油位越高，通过R的电流越大

D. 油位越低，R两端的电压越小

二、填空题

7. 如图所示的电路中，开关S闭合时，电灯L1和L2是______联的；断开开关S，电流表的示数________(选填“变大”、“变小”或“不变”)．

8. 两个标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为 Ω，电源电压最大为 V;将它们并联时干路电流最大是
