计算机控制系统设计引言计算机控制系统是一种通过计算机对特定设备或过程进行控制和监测的系统。
计算机控制系统广泛应用于工业自动化、交通运输、通信等领域，可以提高生产效率和产品质量，减少人力成本和人为错误。
本文将介绍计算机控制系统设计的基本原理和步骤，包括硬件设计、软件设计和系统集成等方面的内容。
硬件设计计算机控制系统的硬件设计是指选择合适的电子元器件和设计电路来实现控制系统的功能。
硬件设计通常包括以下几个方面：1. 选择合适的控制器控制器是计算机控制系统的核心组成部分，负责接收输入信号、处理数据并输出控制信号。
常见的控制器有微处理器、PLC（可编程逻辑控制器）等。
在选择控制器时，需要考虑控制系统的需求和性能要求。
2. 传感器和执行器选择传感器和执行器用于将实际物理量（如温度、压力、位置等）转换为电信号或控制信号。
在硬件设计中，需要选择适合的传感器和执行器，并设计相应的电路来与控制器连接。
3. 电源电路设计电源电路是提供控制系统所需的电能的基础设施，需要设计合适的电源电路来保证控制器和其他电子元器件的正常工作。
软件设计软件设计是计算机控制系统中不可或缺的一部分，它通过编写计算机程序来实现控制系统的逻辑功能。
软件设计主要包括以下几个方面：1. 确定系统需求在进行软件设计之前，需要明确系统的功能需求和性能要求。
这些需求可以通过系统规格说明书、用户需求分析等方式来获取。
2. 设计控制算法控制算法是计算机控制系统的核心部分，它决定了系统如何对输入信号做出反应并生成相应的控制信号。
在软件设计中，需要根据系统需求和控制原理设计合适的控制算法。
3. 编写程序在设计控制算法之后，需要将算法转化为实际的计算机程序。
程序可以使用各种编程语言来实现，如C、C++、Python 等。
编写程序时需要考虑可读性、可维护性和性能等方面的因素。
系统集成系统集成是将硬件设计和软件设计进行整合的过程，目的是确保计算机控制系统的各个组成部分能够正常协同工作。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。
计算机控制课程设计一、课程目标知识目标：1. 让学生掌握计算机控制系统的基础理论知识，包括控制系统的组成、工作原理和性能指标；2. 使学生了解常见传感器的工作原理，并能运用所学知识分析传感器的选用原则；3. 让学生掌握计算机控制算法的基本原理，如PID控制、模糊控制等。
技能目标：1. 培养学生运用计算机编程软件（如MATLAB）进行控制系统仿真的能力；2. 培养学生设计简单的计算机控制系统硬件电路，并进行调试的能力；3. 提高学生运用所学知识解决实际计算机控制问题的能力。
情感态度价值观目标：1. 培养学生对计算机控制技术产生浓厚的兴趣，激发学生的学习热情；2. 培养学生具备团队协作精神，学会与他人共同探讨、分析和解决问题；3. 增强学生的创新意识，培养学生在面对实际问题时敢于尝试、勇于突破的精神。
分析课程性质、学生特点和教学要求：本课程为计算机控制技术的实践性课程，旨在培养学生的实际操作能力和创新能力。
学生处于高年级阶段，已具备一定的专业基础知识和实践能力。
教学要求注重理论与实践相结合，强调学生的动手实践能力和解决实际问题的能力。
二、教学内容1. 计算机控制系统概述- 控制系统基本概念- 控制系统发展历程- 计算机控制系统的优势与应用2. 控制系统硬件组成- 控制器硬件结构- 传感器及其接口技术- 执行器及其接口技术3. 计算机控制算法- PID控制算法原理- 模糊控制算法原理- 其他先进控制算法介绍4. 控制系统仿真与设计- MATLAB/Simulink软件介绍- 控制系统仿真模型搭建- 控制系统硬件设计及调试5. 实际案例分析与讨论- 典型计算机控制系统案例分析- 学生分组讨论实际控制问题- 创新性控制系统设计实践教学内容安排与进度：第一周：计算机控制系统概述第二周：控制系统硬件组成第三周：计算机控制算法第四周：控制系统仿真与设计第五周：实际案例分析与讨论教材章节及内容列举：第一章：计算机控制系统概述（涵盖教学内容1）第二章：控制系统的硬件与接口技术（涵盖教学内容2）第三章：计算机控制算法（涵盖教学内容3）第四章：控制系统的仿真与设计（涵盖教学内容4）第五章：计算机控制系统应用案例（涵盖教学内容5）三、教学方法本课程采用以下多样化的教学方法，以充分激发学生的学习兴趣和主动性：1. 讲授法：用于讲解计算机控制系统的基本概念、原理和算法等理论知识。

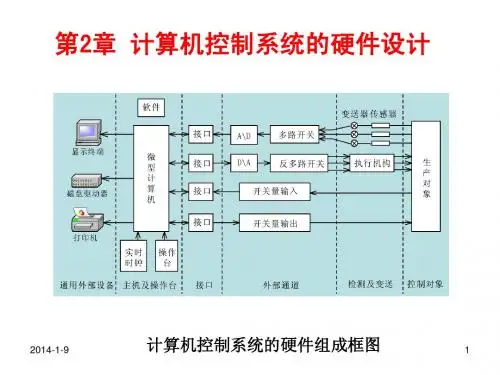

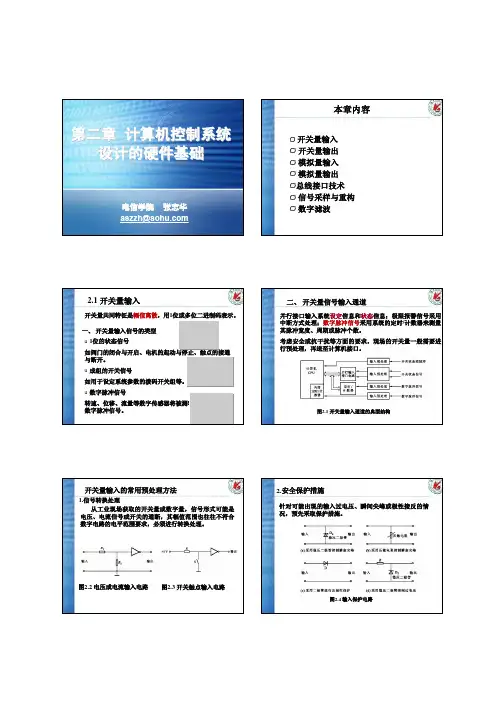

第二章 数字控制系统的组成第一节 数字控制系统硬件及软件组成一、 硬件部分计算机控制系统的硬件包括主机、接口电路、过程输入/输出通道、外部设备、操作台等。
1、主机它是过程计算机控制系统的核心，由中央处理器（CPU）和内存储器组成。
主机根据输入通道送来的被控对象的状态参数，按照预先制定的控制算法编好的程序，自动进行信息处理、分析、计算，并作出相应的控制决策，然后通过输出通道发出控制命令，使被控对象按照预定的规律工作。
2、接口电路它是主机与外部设备、输入/输出通道进行信息交换的桥梁。
在过程计算机控制系统中，主机接收数据或者向外发布命令和数据都是通过接口电路进行的，接口电路完成主机与其它设备的协调工作，实现信息的传送。

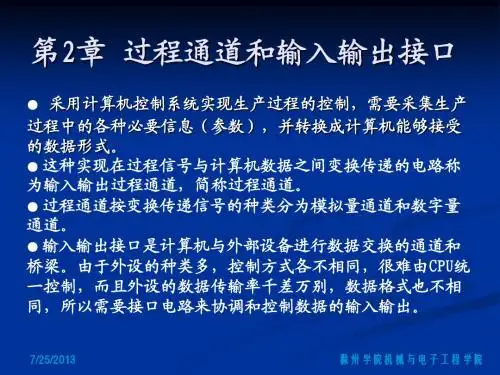

3、过程输入/输出通道过程输入输出（I/O）通道在微机和生产过程之间起着信号传递与变换的纽带作用，它是主机和被控对象实现信息传送与交换的通道。
模拟量输入通道把反映生产过程或设备工况的模拟信号转换为数字信号送给微机；模拟量输出通道则把微机输出的数字控制信号转换为模拟信号（电压或电流）作用于执行设备，实现生产过程的自动控制。
微机通过开关量（脉冲量、数字量）输入通道输入反映生产过程或设备工况的开关信号（如继电器接点、行程开关、按纽等）或脉冲信号；通过开关量（数字量）输出通道控制那些能接受开关（数字）信号的电器设备。
1）、模拟量输入（AI）通道：生产过程中各种连续的物理量(如温度、流量、压力、液位、位移、速度、电流、电压以及气体或液体的PH值、浓度、浊度等），只要由在线仪表将其转换为相应的标准模拟量电信号，均可送入模拟量输入通道进行处理。
2）、模拟量输出（AO）通道：模拟量输出通道一般是输出4～20mA（或1～5V）的连续的直流电流信号，用来控制各种直行程或角行程电动执行机构的行程，或通过调速装置（如各种变频调速器）控制各种电机的转速，亦可通过电-气转换器或电-液转换器来控制各种气动或液动执行机构，例如控制气动阀门的开度等等。
计算机控制技术基础知识复习第一章绪论自动控制系统：在没有人参与的状况下，经过控制器使消费进程自动地依照预定规律运转的系统。
开环控制系统：指无被控量反应的控制系统，即需求控制的是被控对象的某一量，而测量的只是给定信号，被控量关于控制造用没有任何影响的系统。
闭环控制系统：指有被被控量反应的控制系统，即系统的输入信号沿反应通道又回到系统的输入端，构成闭合通道的系统。
典型工业消费进程：延续进程〔流体〕、团圆进程〔固体〕、批量进程〔延续进程和团圆进程交替停止〕。
计算机控制系统：应用计算机〔通常称为工业控制计算机，简称工业控制机〕来完成消费进程自动控制的系统。
计算机控制系统的组成：计算机〔工业控制机〕和消费进程。
工业控制机是指按消费进程控制的特点和要求而设计的计算机，包括硬件和软件。
硬件包括主机板、外部总线和外部总线、人机接口、磁盘系统、通讯接口、输入输入通道。
软件包括系统软件和运用软件，系统软件包括实时多义务操作系统、引导顺序、调度执行顺序，运用软件是系统设计人员针对某个消费进程而编制的控制和管理顺序，包括进程输入顺序、进程控制顺序、进程输入顺序、人机接口顺序、打印显示顺序和公共子顺序等。
消费进程包括被控对象和测质变送、执行机构、电气开关等装置。
计算机控制系统的任务原理：①实时数据采集：对来自测质变送装置的被控量的瞬时值停止检测和输入。
②实时控制决策：对采集到的被控量停止剖析和处置，并按已定的控制规律，决议将要采取的控制行为。
③实时控制输入：依据控制决策，适时地对执行机构收回控制信号，完成控制义务。
计算机控制系统的任务进程：测量、计算、控制、管理。
在线方式：消费进程和计算机直接衔接，并受计算机控制的方式称为在线方式或联机方式；离线方式：消费进程和睦计算机相连，且不受计算机控制，而是靠人停止联络并做相应操作的方式称为离线方式或脱机方式。
实时：指信号的输入、计算和输入都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度停止控制，超出了这个时间，就失掉了控制的机遇，控制也就失掉了意义。
《电路原理》考研复习大纲第一章电路模型和电路定律 （重点了解）1. 理想元件与电路模型概念，线性与非线性的概念。
2. 电压、电流及其参考方向的概念。
3. 电阻元件、电感元件、电容元件，电压源、电流源和受控源的伏安关系及功率的计算。
4. 基尔霍夫电流定律和基尔霍夫电压定律。
第二章电阻电路的等效变换1.等效与等效变换的概念（重点了解）2.电阻的串联和并联（重点了解）3. 电阻的Y形连接和Δ形连接的等效变换（一般了解）4. 电压源、电流源的串联和并联、实际电源的两种模型及其等效变换（重点了解）5. 输入电阻。
（重点了解）第三章电阻电路的一般分析（重点了解）1．支路电流法。
2．结点电压法3．网孔电流法、回路电流法。
第四章电路定理（重点了解）1．迭加定理2．戴维宁定理和诺顿定理及最大功率传输定理。
第六章一阶电路1．动态电路的方程及其初始条件。
（重点了解）2．零输入响应、零状态响应、全响应。
（重点了解）3．一阶电路全响应的三要素法。
（重点了解）4．阶跃响应和冲激响应。
（一般了解）第八章相量法1．正弦量，相量法的基础，有效值和相位差的概念。
（重点了解）2．电路定律的相量形式。
（重点了解）第九章正弦电路的稳态分析1．阻抗、导纳及阻抗（导纳）的串联和并联。
（重点了解）2．电路的相量图。
（重点了解）3．正弦稳态电路的分析。
（重点了解）4．正弦稳态电路的有功功率和功率因数的计算。
（重点了解）5．最大功率传输。
（重点了解）6．串联谐振与并联谐振。
（重点了解）第十章含耦合电感的电路1．互感、同名端、互感系数、耦合系数的概念。
（重点了解）2．含耦合电感电路的分析。
（重点了解）3．空心变压器、理想变压器。
（一般了解）第十一章三相电路1．三相电路，对称三相电路的计算。
（重点了解）2．不对称三相电路的概念。
（一般了解）3．三相电路的功率。
（重点了解）第十二章非正弦周期电流电路和信号的频谱1．有效值、平均值和平均功率。
2．非正弦周期电流电路的计算。
