路基工程混凝土路面施工技术规程

混凝土路面施工方案

一、测量放线技术方案

根据本工程的施工测量精度要求，配备具有丰富实践经验的人员和先进的测量仪器。同时为保证施工放样及定位的精度，制定本切实可行的测量方案。按下述方案实施本工程的测量控制。

1、测量工作的要点

1.1、施工测量过程中做到：

熟悉施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。施工中发现控制点有位移迹象时，及时进行检测，保证其精度不低于测设时的精度。

1.2、选用高精度仪器，所有测量仪器在使用前按有关规定检验、校正。

1.3、放样前，对已有数据、资料和施工图中的几何尺寸，必须校核，严禁凭口头通知或用未签字的草图放样。

1.4、放样立标确定道路边线，并分别编号、绘制施工测量平面图。在施工期间保护好测量控制点。用砼埋设通视良好、不易破坏的控制点因施工中应随时进行轴线控制，严格按照设计图纸进行放样。

2、测量人员组成

测量放样，是工程施工质量达到预期效果的重要五一节，为此，公司专门设有测量小组，由具有理论与实际施工经验的测量工程师担任组长，并配备多名有实际经验的测量技术人员组成，在整个施工过程中，充分发挥测量工作的先导作用。 3、测量仪器配备

3.1、平面控制网

施工采用经纬仪测量，确定控制点，中线桩和边线桩放好后，要用油漆标上里程桩号。施工前画边线，在曲线地段应保证曲线圆顺。

3.2、高程控制

根据现场实际情况按原有地面标高进行控制，分段定标高控制桩。

3.3、施测安全及仪器管理

3.3.1施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护。

3.3.2仪器使用完毕后需立即入箱上锁，由专人负责保管，存放在通风干燥的室内。

3.3.3测量人员持证上岗，严格遵守仪器测量操作规程作业。

3.3.4使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。

3.3.5钢尺使用后现成有污垢及时擦净，长期贮存时尺带涂防锈油。

3.4、测量注意事项

1

上思县城南开发小区道路改造（一期）Ⅱ标段工程

水泥混凝土面层施工方案

编 制 人：

审 核 人：

审 批 人：

广西新明建筑工程有限公司

年 月 日 2

目 录

一 编制依据…………………………………………………………3

二 编制原则…………………………………………………………3

三 施工组织机构 …………………………………………… ……3

四 工程建设条件、材料、交通运输………………………………4

五 水泥砼路面施工工艺

1、施工准备………………………………………………………4

2、施工技术及工艺………………………………………………4

六 雨质量保证措施 …………………………………………………11

七 环境保护及文明施工措施…………… …………………………13

八 雨季、炎热及夜间施工措施 ……………………………………16

3 水泥混凝土路面施工方案

一、 编制依据

1、《广西上思县城总体规划》——城乡规划设计院（2009.10）《工程建设标准强制性条文》。

2、本工程施工图设计。

3、1：1000地形图

二、编制原则

1、根据合同要求, 针对本合同段的特点.本着“精心组织、突出重点、统筹兼顾、科学安排、均衡施工、组织连续、确保工期、节约用地、合理投入、安全文明、注重环保水保、全面创优”的原则编制。

2、遵循设计和验收标准标，正确组织施工，保证施工质量优良，建成安全、环保、舒适、和谐的工程。

3、优化资源配置，精心组织施工。

4、强化现场管理，控制工程成本；强化安全管理，杜绝伤亡事故。

三、施工组织机构

抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理、行政人员及具有丰富施工经验的施工队伍完成本合同段的施工任务。按项目法组建本合同段工程管理机构，全面负责本合同段工程的施工组织管理工作。

水泥混凝土路面施工方案

一、 编制依据

1、《道路图集（93J-007）》

2、总平面布置图

3、总平面竖向设计图

二、编制原则

1、根据合同要求, 针对本合同段的特点.本着“精心组织、突出重点、统筹兼顾、科学安排、均衡施工、组织连续、确保工期、节约用地、合理投入、安全文明、注重环保水保、全面创优”的原则编制。

2、遵循设计和验收标准标，正确组织施工，保证施工质量优良，建成安全、环保、舒适、和谐的工程。

3、优化资源配置，精心组织施工。

4、强化现场管理，控制工程成本；强化安全管理，杜绝伤亡事故。

三、施工组织机构

抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理、行政人员及具有丰富施工经验的施工队伍完成本合同段的施工任务。按项目法组建本合同段工程管理机构，全面负责本合同段工程的施工组织管理工作。

项目经理部下设工程技术部、质检部、财务部、测量部、办公室、工程试验室、机安部分别负责本合同段工程项目的施工技术、测量、安全质量、计划、财务、物资设备、行政管理、材料试验与检验等工作，全面保证本合同段工程建设任务的优质、高效完成。

四、工程建设条件、材料来源、交通运输

1、施工周边较多砖渣；地方石材、砂子等供应丰富、充足。

2、水泥：

3、砼：

五、水泥混凝土路面施工工艺

1、施工准备

1）、素土压实，环刀试验＞93%，

基层验收：基层表面应平整，表面高程、横坡度、宽度、平整度、密实度及强度等应符合设计要求，有现场监理工程师工序验收的合格签认。混凝土面层施工前应对基层做全面检查，建立严格的交接制度。

2）、拌合站人员、配套机械设备、材料、原材料试验设备及人员都已齐备。经试拌、生产的混凝土符合要求。

3）、施工设备：混凝土施工现场配置压辊轴摊铺机、运输设备、测量仪器等。

4）、砂石料准备：砂子要求含泥量不超过3%，细度模数大于2.5，级配良好；石子要求级配良好，针片状含量控制在10%以内，最大粒径控制在30mm以内。

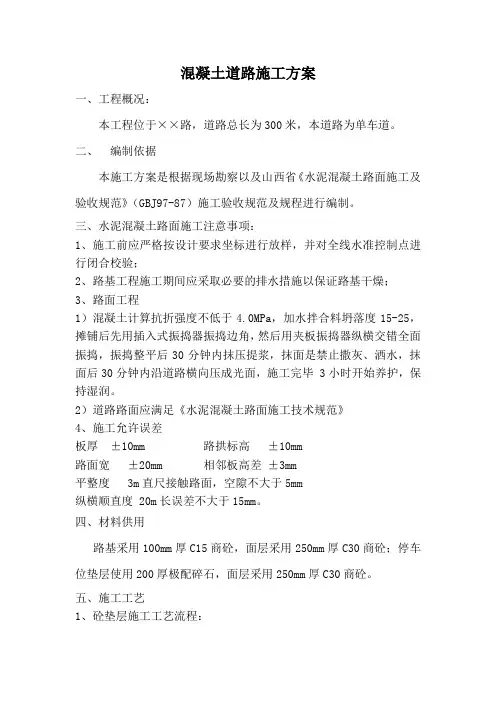

混凝土道路施工方案

一、工程概况：

本工程位于××路，道路总长为300米，本道路为单车道。

二、 编制依据

本施工方案是根据现场勘察以及山西省《水泥混凝土路面施工及验收规范》（GBJ97-87）施工验收规范及规程进行编制。

三、水泥混凝土路面施工注意事项：

1、施工前应严格按设计要求坐标进行放样，并对全线水准控制点进行闭合校验；

2、路基工程施工期间应采取必要的排水措施以保证路基干燥；

3、路面工程

1）混凝土计算抗折强度不低于4.0MPa，加水拌合料坍落度15-25，摊铺后先用插入式振捣器振捣边角，然后用夹板振捣器纵横交错全面振捣，振捣整平后30分钟内抹压提浆，抹面是禁止撒灰、洒水，抹面后30分钟内沿道路横向压成光面，施工完毕 3小时开始养护，保持湿润。

2）道路路面应满足《水泥混凝土路面施工技术规范》

4、施工允许误差

板厚 ±10mm 路拱标高 ±10mm

路面宽 ±20mm 相邻板高差 ±3mm

平整度 3m直尺接触路面，空隙不大于5mm

纵横顺直度 20m长误差不大于15mm。

四、材料供用

路基采用100mm厚C15商砼，面层采用250mm厚C30商砼；停车位垫层使用200厚极配碎石，面层采用250mm厚C30商砼。

五、施工工艺

1、砼垫层施工工艺流程： 施工准备→施工测量放样→平地机整平→砼垫层浇筑

2、水泥混凝土路面面层施工工艺

施工准备→测量放样、复测高程→路面基层清理→安装模板→摊铺砼→抹平→压纹→拆模板→切缝→养护

1）施工准备工作

采用商品C30混凝土：

○1在正式施工前，商品砼供应商的试验室应先按设计图纸要求的砼强度等级进行配合比设计，并按规定做好砼的试件，经有关部门审核符合要求后，才能正式在工程施工中使用。

砼的运输

○2砼供应商采用搅拌车将工程所需的砼由搅拌站运送至现场，再用泵车运输至浇捣地点作业。商品混凝土运输进入施工现场后将混凝土用泵车送到浇筑面上，连续浇筑。在施工过程中，加强通信联络和调度，确保混凝土浇筑的连续均匀性。
