电路基础实验报告书
实验四 电压源与电流源的等效变换
姓名 学号 专业 实验台号 实验时间
Xzh 信息安全
一、实验目的
1． 通过实验加深对电流源及其外特性的认识；
2． 掌握电流源和电压源进行等效变换的条件。
二、原理
电压源是给外电路提供电压的电源，电压源分理想电压源和实际电压源。
理想电压源的输出电压为恒定值，不随外接负载变化。理想电压源的电路模型及其伏安特性如图4-1所示。
图4-1
实际电压源的输出电压随外接负载变化。负载的阻值越大，电压源的输出电压越高，当负载的阻值达到无穷大时，实际电压源的输出电压达到最大值。实际电压源可以用一个理想电压源与一个内阻的串联的电路模型表示。其伏安特性曲线如果4-2所示。
图4-2
电流源是除电压源以外的另一种形式的电源，它可以产生电流提供给外电路。电流源可以分为理想电流源和实际电流源。理想电流源可以向外电路提供一个恒值电流，不论外电路电阻的大小如何，其伏安特性曲线如图4-3所示。
图4-3
实际电流源当其端电压增加时，通过外电路的电流并非恒定值而是减小。端电压越高，电流下降得越多；相反，端电压越低通过外电路的电流越大，当端电压为零时，流过外电路的电流最大。实际电流源的电路模型及伏安特性曲线如图4-4所示。 电路基础实验报告书
图4-4
某些器件的伏安特性具有近似理想电流源的性质，如硅光电池，晶体三极管输出特性等。本实验中的电流源是用晶体管来实现的。图4-5给出了晶体三极管在共基极连接时，集电极电流和集电极与集极间的电压关系曲线。
图4-5
一个实际的电源，就其外部特性而言，既可以看成是一个电压源，也可以看成是一个电流源。其具体说明如下图所示。
图4-6
三、实验仪器和器材
1． 直流可调电压0~30V板
2． +15直流稳压电源和200mA恒流源
3． 电阻
4． 电位器
5． 三极管
6． 交直流电压电流表/电流表
7． 标准型导线

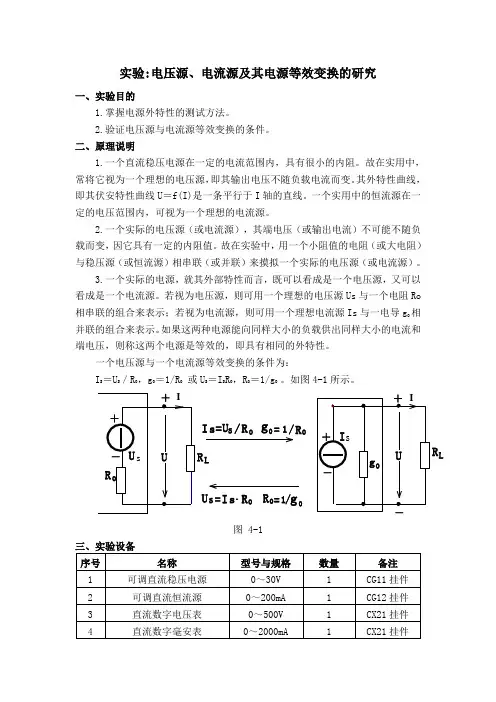

实验:电压源、电流源及其电源等效变换的研究
一、实验目的
1.掌握电源外特性的测试方法。
2.验证电压源与电流源等效变换的条件。
二、原理说明
1.一个直流稳压电源在一定的电流范围内，具有很小的内阻。故在实用中，常将它视为一个理想的电压源，即其输出电压不随负载电流而变。其外特性曲线，即其伏安特性曲线U＝f(I)是一条平行于I轴的直线。一个实用中的恒流源在一定的电压范围内，可视为一个理想的电流源。
2.一个实际的电压源（或电流源），其端电压（或输出电流）不可能不随负载而变，因它具有一定的内阻值。故在实验中，用一个小阻值的电阻（或大电阻）与稳压源（或恒流源）相串联（或并联）来摸拟一个实际的电压源（或电流源）。
3.一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，则可用一个理想的电压源Us与一个电阻Ro相串联的组合来表示；若视为电流源，则可用一个理想电流源Is与一电导g0相并联的组合来表示。如果这两种电源能向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。
一个电压源与一个电流源等效变换的条件为：
IS＝US／R0，g0＝1/R0 或US＝ISR0，R0＝1/g0 。如图4-1所示。
图 4-1
三、实验设备
序号 名称 型号与规格 数量 备注
1 可调直流稳压电源 0～30V 1 CG11挂件
2 可调直流恒流源 0～200mA 1 CG12挂件
3 直流数字电压表 0～500V 1 CX21挂件
4 直流数字毫安表 0～2000mA 1 CX21挂件 ＋－UsR0URLIs=US/R0g0=1/R0g0=1/R0IsUSR0.=＋－g0IRLU＋＋－II
S5 万用表 1 自备
6
电阻 51Ω/0.25W 1 透明元件盒
7 510Ω/0.25W 1 透明元件盒
8 200Ω/0.25W 1 透明元件盒
9 120Ω/0.25W 1 透明元件盒
