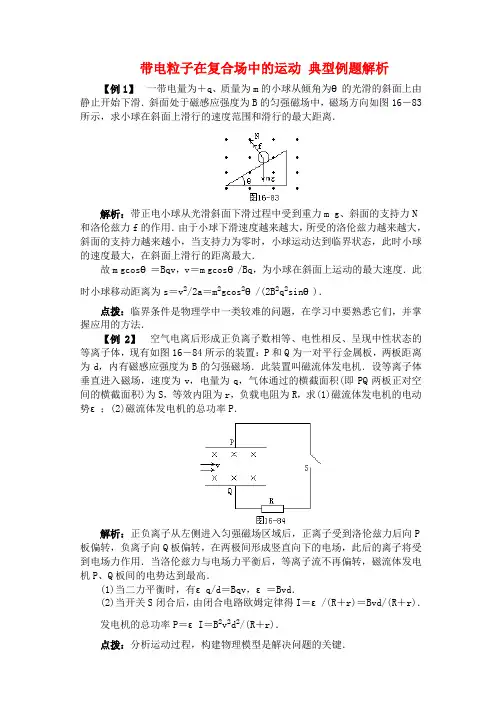

带电粒子在复合场中的运动 典型例题解析
【例1】 一带电量为＋q、质量为m的小球从倾角为θ的光滑的斜面上由静止开始下滑．斜面处于磁感应强度为B的匀强磁场中，磁场方向如图16－83所示，求小球在斜面上滑行的速度范围和滑行的最大距离．
解析：带正电小球从光滑斜面下滑过程中受到重力m g、斜面的支持力N和洛伦兹力f的作用．由于小球下滑速度越来越大，所受的洛伦兹力越来越大，斜面的支持力越来越小，当支持力为零时，小球运动达到临界状态，此时小球的速度最大，在斜面上滑行的距离最大．
故m gcosθ＝Bqv，v＝m gcosθ/Bq，为小球在斜面上运动的最大速度．此时小球移动距离为s＝v2/2a＝m2gcos2θ/(2B2q2sinθ)．
点拨：临界条件是物理学中一类较难的问题，在学习中要熟悉它们，并掌握应用的方法．
【例2】 空气电离后形成正负离子数相等、电性相反、呈现中性状态的等离子体，现有如图16－84所示的装置：P和Q为一对平行金属板，两板距离为d，内有磁感应强度为B的匀强磁场．此装置叫磁流体发电机．设等离子体垂直进入磁场，速度为v，电量为q，气体通过的横截面积(即PQ两板正对空间的横截面积)为S，等效内阻为r，负载电阻为R，求(1)磁流体发电机的电动势ε；(2)磁流体发电机的总功率P．
解析：正负离子从左侧进入匀强磁场区域后，正离子受到洛伦兹力后向P板偏转，负离子向Q板偏转，在两极间形成竖直向下的电场，此后的离子将受到电场力作用．当洛伦兹力与电场力平衡后，等离子流不再偏转，磁流体发电机P、Q板间的电势达到最高．
(1)当二力平衡时，有εq/d＝Bqv，ε＝Bvd．
(2)当开关S闭合后，由闭合电路欧姆定律得I＝ε/(R＋r)＝Bvd/(R＋r)．
发电机的总功率P＝εI＝B2v2d2/(R＋r)．
点拨：分析运动过程，构建物理模型是解决问题的关键． 【例3】如图16－85所示，在x轴上方有水平向左的匀强电场，电场强度为E，在x轴下方有垂直纸面向里的匀强磁场，磁感应强度为B．正离子从M点垂直磁场方向，以速度v射入磁场区域，从N点以垂直于x轴的方向进入电场区域，然后到达y轴上P点，若OP＝ON，则入射速度应多大？若正离子在磁场中运动时间为t1，在电场中运动时间为t2，则t1∶t2多大？

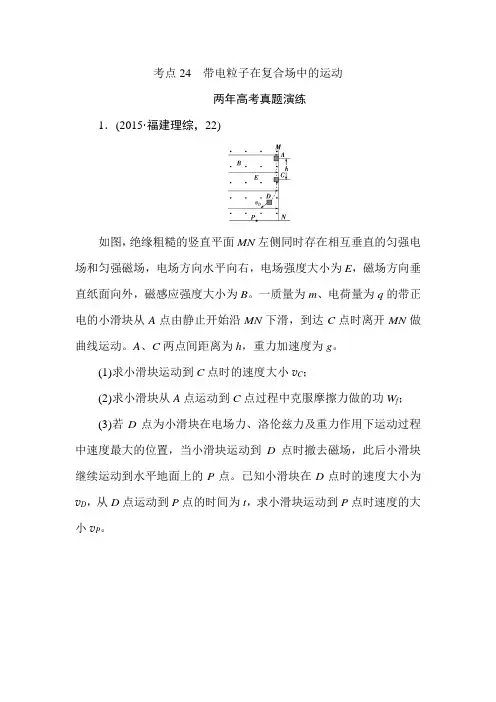

考点24 带电粒子在复合场中的运动
两年高考真题演练
1．(2015·福建理综，22)
如图，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B。一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C点时离开MN做曲线运动。A、C两点间距离为h，重力加速度为g。
(1)求小滑块运动到C点时的速度大小vC；
(2)求小滑块从A点运动到C点过程中克服摩擦力做的功Wf；
(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点。已知小滑块在D点时的速度大小为vD，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小vP。
2．(2015·重庆理综，9)如图为某种离子加速器的设计方案。两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场。其中MN和M′N′是间距为h的两平行极板，其上分别有正对的两个小孔O和O′，O′N′＝ON＝d，P为靶点，O′P＝kd(k为大于1的整数)。极板间存在方向向上的匀强电场，两极板间电压为U。质量为m、带电量为q的正离子从O点由静止开始加速，经O′进入磁场区域。当离子打到极板上O′N′区域(含N′点)或外壳上时将会被吸收。两虚线之间的区域无电场和磁场存在，离子可匀速穿过，忽略相对论效应和离子所受的重力。求：
(1)离子经过电场仅加速一次后能打到P点所需的磁感应强度大小；
(2)能使离子打到P点的磁感应强度的所有可能值；
(3)打到P点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。
3．(2015·江苏单科，15)一台质谱仪的工作原理如图所示，电荷量均为＋q、质量不同的离子飘入电压为U0的加速电场，其初速度几乎为零。这些离子经加速后通过狭缝O沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场，最后打在底片上。已知放置底片的区域MN＝L，且OM＝L。某次测量发现MN中左侧23区域MQ损坏，检测不到离子，但右侧13区域QN仍能正常检测到离子。在适当调节加速电压后，原本打在MQ的离子即可在QN检测到。
带电粒子在复合场中的运动
目标：
1. 掌握带电粒子在电场、磁场中运动的特点
2. 理解复合场、组合场对带电粒子受力的分析。
重难点：
重点： 带电粒子在电场、磁场中运动的特点；带电粒子在复合场中受力分析
难点： 带电粒子在复合场中运动受力与运动结合。
知识：
知识点1 带电粒子在复合场中的运动
1．复合场的分类
(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．
(2)组合场：电场与磁场各位于一定的区域内，并不重叠，或相邻或在同一区域电场、磁场交替出现．
2．带电粒子在复合场中的运动形式
(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．
(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．
(3)较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．
易错判断
(1)带电粒子在复合场中不可能处于静止状态．(×)
(2)带电粒子在复合场中可能做匀速圆周运动．(√)
(3)带电粒子在复合场中一定能做匀变速直线运动．(×)
知识点2 带电粒子在复合场中的运动实例
1．质谱仪
(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．
(2)原理：粒子由静止被加速电场加速，qU＝12mv2.
粒子在磁场中做匀速圆周运动，有qvB＝mv2r.
由以上两式可得r＝1B2mUq， m＝qr2B22U， qm＝2UB2r2. 2．回旋加速器
(1)构造：如图所示，D1、D2是半圆形金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中．
(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB＝mv2r，得Ekm＝q2B2r22m，可见粒子获得的最大动能由磁感应强度B和D形盒半径r决定，与加速电压无关．
年级：高复班 授课时间：2015.01.15 授课教师： 科目：物理
课 题 带电粒子在复合场中的运动
教学目标 1.知道复合场的概念，掌握几种场力的特点
2.会处理带电粒子在叠加场或组合场中的运动问题
教学重点与难点 1.带电粒子在叠加场中的运动问题
2.带电粒子在组合场中的运动问题
教学过程
一、复合场
1.复合场的分类
(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．
(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．
2.三种场的比较
项目
名称 力的特点 功和能的特点
重力场 大小：G＝mg
方向：竖直向下 重力做功与路径无关
重力做功改变物体的重力势能
静电场 大小：F＝qE
方向：a.正电荷受力方向与场强方向相同
b.负电荷受力方向与场强方向相反 电场力做功与路径无关
W＝qU
电场力做功改变电势能
磁场 洛伦兹力F＝qvB
方向可用左手定则判断 洛伦兹力不做功，不改变带电粒子的动能
3.带电粒子在复合场中的运动形式
(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．
(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．
(3)变速直线运动和变速圆周运动：带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动．
(4)分阶段运动：带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．
(5)较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．
