高中物理学习材料

（马鸣风萧萧**整理制作）

重庆理综卷物理部分有其特定的题命模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。为了给重庆考区广大师生提供一套专属自己的复习备考资料，学科网物理解析团队的名校名师们精心编写了本系列资料。 本资料以重庆考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对重庆考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

专题9 恒定电流（解析版）

一、单项选择题

1.【2013•重庆市育才中学高三（上）第三次月考】如图所示电路，已知平行金属板电容器C中固定一个带正电的质点P，下板接地，当将滑动变阻器R1的滑动片向右移动时，下列说法正确的是

A．电流表示数增大

B．电压表示数增大

C. 电压表示数与电流表示数的比值减小 D．质点P的电势能减小 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

马鸣风萧萧 2.【2014•重庆市三峡名校联盟届高三12月联考】电源、开关S、定值电阻1R、灯泡L、光敏电阻2R和电容器连接成如图所示的电路，电容器的两平行板水平放置。当开关S闭合，并且无光照射光敏电阻2R时，一带电液滴恰好静止在电容器两板间的M点。当用强光照射时，光敏电阻的阻值变小，则(

)

A．灯泡亮度变暗 B．电容器两极板间电压变小

C．电容器所带电荷量减小 D．液滴向上运动

3.【2013•重庆市育才中学高三（上）第三次月考】如图所示，两根电阻不计的平行光滑金属导轨PQ、MN与水平面的夹角均为θ，整个装置处于竖直向上的匀强磁场中，导轨下端接有图示电路；已知：电阻R1 =6Ω、R2=3Ω，电源电动势E=6V，内阻不计．当电键S1闭合，S2断开时，一根垂直于导轨PQ放置的电阻不计、质量均匀的金属棒恰好能静止，金属棒质量为m，平行导轨间距为L．则

A．匀强磁场的磁感应强度cotmgBL

B．匀强磁场的磁感应强度cot2mgBL 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

马鸣风萧萧 C．若再闭合电键S2，闭合电键瞬间，金属棒的加速度2sinag

D．若再闭合电键S2，闭合电键瞬间，金属棒的加速度1sin2ag

【答案】C

【解析】

试题分析: 导体杆静止在导轨上，受到重力、支持力和安培力三个力作用，如图侧视图所示。

4.【2014•重庆市江北中学12月物理测试】如图所示，电源的电动势为E，内阻为r，电阻1R、2R为滑动变阻器，3R为电阻箱。当开关S闭合后，两平行金属板M、N间有一带电小球恰好处于静止状态，现为了使小球向下做加速运动，可采取的方法是( )

A．滑动变阻器2R的滑片向右滑动 B．滑动变阻器1R的滑片向左滑动

C．减小平行金属板M、N之间的距离 D．电阻箱3R的阻值增大

【答案】A

【解析】

试题分析：分析电路图得知, 2R与3R串联,有电流,电容器所在的支路相当于断路,1R无电流通过, 改变R1滑片位置, 3MNRUU不变,小球所受合力不变,选项B错误.带电小球处于静止,知》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

马鸣风萧萧 MNqUmgqEd,d为M、N间的距离.当d减小时,E变大,mgqE，F合向上，则向上加速运动,选项C错误.；3R减小,或2R增大,均能使MNU减小,则mgqE,F合向下,球向下加速，选项D错误，选项A正确。故选A.

考点：本题考查了动态分析电路、欧姆定律、牛顿第二定律.

5.【2014•重庆市万州区一诊】在某控制电路中，需要连成如题4图所示的电路，主要由电动势为E、内阻为r的电源与定值电阻1R、2R及电位器（滑动变阻器）R连接而成，1L、2L是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a端时，下列说法中正确的是

A. 1L、2L均变亮 B. 1L、2L均变暗 C. 1L变亮、2L变暗 D. 1L变暗、2L变亮

6．【2014•重庆市重庆一中高二上期期末】右侧方框内为某台电风扇的铭牌，如果已知该电风扇在额定电压下工作时，转化为机械能的功率等于电动机消耗电功率的97%，则在额定电压下工作时，通过电动机的电流I及电动机线圈的电阻R分别是

A．I=0.3A R=22 Ω B．I=0.3A R=733 Ω C．I=3.3A R=22 Ω D．I=3.3A R=733 Ω

【答案】A

【解析】 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

马鸣风萧萧 试题分析：从电风扇的铭牌得到额定功率P=66W，额定电压U=220V，故额定电流为：66W0.3A220VPIU，转化为机械功率等于电动机消耗的电功率的97%，根据能量守恒定律可知线圈电阻消耗功率为3%P，故： 23%PIR，解得：23%22()PRI，选项A正确，故选A．

考点：本题考查了电功、电功率.

7．【2014•重庆市高三(上)期末一诊】如题5图所示电路中，电源电动势为E，内阻为r，当变阻器R的滑片位于中点时，额定功率相同的A、B、C三个小灯泡均正常发光，则下列说法不正确．．．的是

A．三个灯泡中，C灯电阻最大，B灯电阻最小 B．当滑片P向左移动时，A、C两灯变亮，B灯变暗

C．当滑片P向左移动时，B、C两灯变亮，A灯变暗 D．当滑片P想左移动时，电源的总功率减小

合集下载

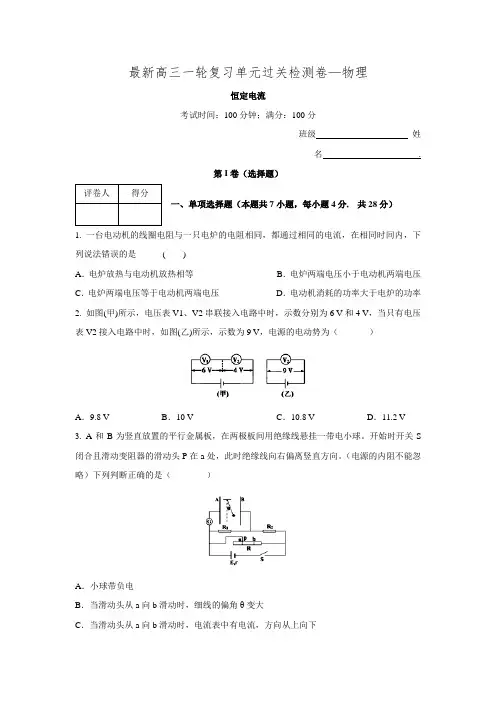

【创新方案】2017版新课标物理一轮复习 单元过关检测：第七章 恒定电流(3).doc

【创新方案】2017版新课标物理一轮复习 单元过关检测：第七章 恒定电流(3).doc

最新高三一轮复习单元过关检测卷—物理

恒定电流

考试时间：100分钟；满分：100分

班级 姓名 .

第I卷（选择题）

评卷人 得分

一、单项选择题（本题共7小题，每小题4分, 共28分）

1. 一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内，下列说法错误的是 ( )

A．电炉放热与电动机放热相等 B．电炉两端电压小于电动机两端电压

C．电炉两端电压等于电动机两端电压 D．电动机消耗的功率大于电炉的功率

2. 如图(甲)所示，电压表V1、V2串联接入电路中时，示数分别为6 V和4 V，当只有电压表V2接入电路中时，如图(乙)所示，示数为9 V，电源的电动势为（ ）

A．9.8 V B．10 V C．10.8 V

D．11.2 V

3. A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球。开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向。（电源的内阻不能忽略）下列判断正确的是（ ）

A．小球带负电

B．当滑动头从a向b滑动时，细线的偏角θ变大

C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下

D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率

4. 如右图所示，曲线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是（ C ）

A．电源的电动势为4V

B．电源的内电阻为1Ω

C．电源输出功率最大值为8W

D．电源被短路时，电源消耗的最大功率可达16W

2016届高三物理一轮复习 第七章恒定电流 课时提升练22.doc

2016届高三物理一轮复习 第七章恒定电流 课时提升练22.doc

课时提升练(二十二)

电路 闭合电路欧姆定律

(限时：45分钟)

A组 对点训练——巩固基础知识

题组一 动态分析问题

1．(2014·安徽皖南八校联考)某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的(

)

【解析】 设图中定值电阻的阻值为R，则四个选项中电压表的读数分别为UA＝E－I(r＋R)、UB＝E－Ir、UC＝IR和UD＝E－Ir，则可知只有C项满足题中要求，所以选项C正确．

【答案】 C

2.(2014·新疆乌鲁木齐一诊)如图7-2-19所示，A1、A2、A3为三个相同的电流表，开关S1、S2均闭合，流过电流表A1、A2的电流分别为I1、I2，现将开关S2断开，则S2断开后与断开前相比(

)

图7-2-19

A．I1减小，I2增大

B．I1增大，I2减小

C．I1增大、I2增大

D．I1减小、I2减小

【解析】 设电流表内阻为R′，断开S2后，整个电路的电阻增大，根据闭合电路的欧姆定律I＝ER＋r可知，干路电流减小，即I1减小，又根据U2＝E－I(r＋R′)可知电流表A2两

端的电压增大，根据欧姆定律可知，通过电流表A2的电流增大，即I2增大，选项A正确，其余均错误．

【答案】 A

3．(2015·河北石家庄检测)在如图7-2-20所示的电路中，电压表和电流表均为理想电表，电源内阻不能忽略．当闭合开关S后，将滑动变阻器的滑片P向下调节，则下列叙述正确的是(

)

图7-2-20

A．电压表和电流表的示数都增大

B．灯L2变暗，电流表的示数减小

C．灯L1变亮，电压表的示数减小

D．电源的效率增大，电容器C的带电量增加

【解析】 滑片P向下移动时，滑动变阻器阻值减小，电路的总电阻减小，故总电流I总增大，路端电压U减小，所以电压表示数减小，灯泡L1变亮，选项C对；电源的效率η＝UE变小，选项A、D错；灯泡L2的电压UL2＝U－UL1，由于U减小，UL1增大，所以UL2减小，灯泡L2变暗，灯泡中的电流减小，根据串并联电路规律，电流表示数增大，选项B错．

2017世纪金榜人教版高三第一轮复习物理高考分类题库 考点9 恒定电流.doc

2017世纪金榜人教版高三第一轮复习物理高考分类题库 考点9 恒定电流.doc

考点9 恒定电流

一、选择题

1.(2015·浙江高考)下列说法正确的是 ( )

A.电流通过导体的热功率与电流大小成正比

B.力对物体所做的功与力的作用时间成正比

C.电容器所带电荷量与两极间的电势差成正比

D.弹性限度内,弹簧的劲度系数与弹簧伸长量成正比

【解析】选C。电流通过导体的热功率为P=I2R,与电流的平方成正比,A项错误;力作用在物体上,如果物体没有在力的方向上发生位移,作用时间再长,做功也为零,B项错误;由UQC可知,电容器的电容由电容器本身的性质决定,因此电容器的带电量与两极间的电势差成正比,C项正确;弹簧的劲度系数与弹簧的伸长无关,D项错误。

2.(2015·安徽高考)一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ,棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v,则金属棒内的电场强度大小为 (

)

A.eL2mv2 B.eSnmv2 C.ρnev

D.SLevρ

【解题指南】解答本题时应从以下两点进行分析：

(1)电流的微观表达式为qenSLIenSvtt。

(2)导体内的电场强度可应用dUE计算。

【解析】选C。由电流的定义可以计算出流过金属棒中的电流qenSLIenSvtt,金属棒的电阻LRS,则金属棒内的电场强度E=IRL=ρnev,C正确。

3.(2015·北京高考)如图所示,其中电流表A的量程为0.6A,表盘均匀划分为30个小格,每一小格表示0.02A;R1的阻值等于电流表内阻的12;R2的阻值等于电流表内阻的2倍,若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是 ( )

A.将接线柱1、2接入电路时,每一小格表示0.04A

B.将接线柱1、2接入电路时,每一小格表示0.02A

C.将接线柱1、3接入电路时,每一小格表示0.06A

【师说 人教版】2017届高三物理一轮总复习课时训练：第7章《恒定电流》课时作业22.doc

【师说 人教版】2017届高三物理一轮总复习课时训练：第7章《恒定电流》课时作业22.doc

课时作业22 电路的基本规律和应用

一、选择题

1．下列关于电源电动势的说法中正确的是( )

A．在某电源的电路中，每通过2 C的电荷量，电源提供的电能是4 J，那么这个电源的电动势是0.5 V

B．电源的路端电压增大时，其电源的电动势一定也增大

C．无论内电压和外电压如何变化，其电源的电动势一定不变

D．电源的电动势越大，电源所能提供的电能就越多

【解析】 由E＝Wq得E＝2 V，则A错误；电源的电动势与外电路无关，只由电源自身的性质决定，则B错，C对；电源的电动势大，所提供的能量不一定大，电源提供的电能取决于通过电源的电量与电动势的乘积，D错误．

【答案】 C

2．两个相同的电阻R，当它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为( )

A．4R B．R

C.R2 D．无法计算

【解析】 当两电阻串联接入电路中时

I＝E2R＋r

当两电阻并联接入电路中时

I＝ER2＋r×12，由以上两式可得：r＝R，故选项B正确．

【答案】 B

3．某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )

【解析】 A、B、D图中电路的电压表读数变大，表示电源(或等效电源)的路端电压变大，则内电压变小，电流表的读数一定减小，与题目已知条件相矛盾，可排除．C图中电压

表示数为定值电阻两端的电压，由欧姆定律可以判断电流、电压可以同时增大，选项C正确．

【答案】 C

4．(多选)如图所示，电源的电动势为E，内电阻为r，两电表均可看作是理想电表．闭合开关，使滑动变阻器的滑片由右端向左端滑动，在此过程中( )

A．小灯泡L1、L2均变暗

B．小灯泡L1变暗，L2变亮

C．电流表A的读数变小，电压表V的读数变大

D．电流表A的读数变大，电压表V的读数变小
