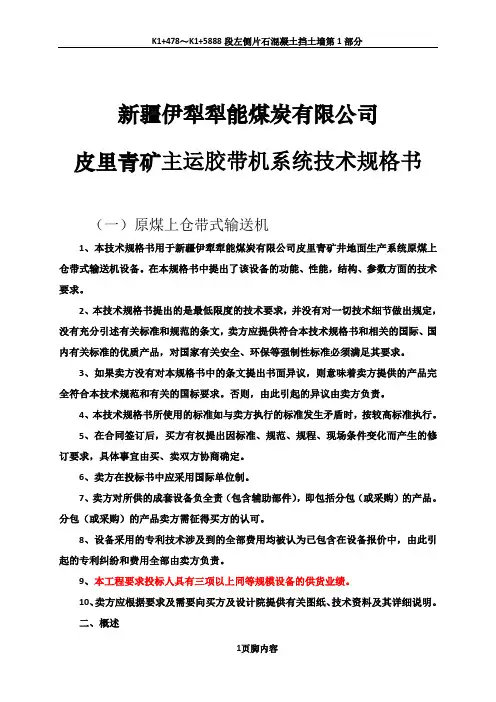

新疆伊犁犁能煤炭有限公司
皮里青矿主运胶带机系统技术规格书
（一）原煤上仓带式输送机
1、本技术规格书用于新疆伊犁犁能煤炭有限公司皮里青矿井地面生产系统原煤上仓带式输送机设备。在本规格书中提出了该设备的功能、性能，结构、参数方面的技术要求。
2、本技术规格书提出的是最低限度的技术要求，并没有对一切技术细节做出规定，没有充分引述有关标准和规范的条文，卖方应提供符合本技术规格书和相关的国际、国内有关标准的优质产品，对国家有关安全、环保等强制性标准必须满足其要求。
3、如果卖方没有对本规格书中的条文提出书面异议，则意味着卖方提供的产品完全符合本技术规范和有关的国标要求。否则，由此引起的异议由卖方负责。
4、本技术规格书所使用的标准如与卖方执行的标准发生矛盾时，按较高标准执行。
5、在合同签订后，买方有权提出因标准、规范、规程、现场条件变化而产生的修订要求，具体事宜由买、卖双方协商确定。
6、卖方在投标书中应采用国际单位制。
7、卖方对所供的成套设备负全责（包含辅助部件），即包括分包（或采购）的产品。分包（或采购）的产品卖方需征得买方的认可。
8、设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中，由此引起的专利纠纷和费用全部由卖方负责。
9、本工程要求投标人具有三项以上同等规模设备的供货业绩。
10、卖方应根据要求及需要向买方及设计院提供有关图纸、技术资料及其详细说明。
二、概述 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分2页脚内容1、矿井概况
新疆伊犁犁能煤炭有限公司皮里青矿井位于伊宁市北15.0km，伊宁县城北4.0km，行政区划属伊宁县管辖。矿井井田为一不规则形状，南北宽1.2～3.2km，东西长2.7～7.1km，面积约13.7km2。
皮里青矿井为新疆煤炭工业“十一五”规划矿井，属新建项目，由新疆伊犁犁能煤炭有限公司投资开发。矿井规模为3.0Mt/a，设计采用主、副斜井开拓方式，共布置3个井筒，分别为主、副斜井及斜风井。矿井工作制度为年工作日330d，井下每天4班作业，其中3班生产，1班检修，每天净提升时间16h。矿井为低瓦斯矿井，煤尘具有爆炸性危险。
2、气候条件
矿井所在地区属内陆性干旱气候区，但因受西伯利亚及乌拉尔气流影响，年降水量较充沛，各月降水量大体均匀，变化仅30mm左右，四季气候分明。该区年均降水量为428.1mm，3～5月多阴雨，7～8月多暴雨，11月降雪，最大降雪厚度0.94m；最大冻土深度0.8m；年均蒸发量2364.8mm；西风多而东风少，最大风速24m/s。年平均气温8.7℃，7月最热，最高达39℃；12月最冷，最低为-27℃。
3、其它
供货厂商应仔细阅读技术规格书中制定的全部内容，可提供比本技术规格书规定的更优越的设备和材料，以便用户选择。正常生产所需要的部件无论在本技术规格书中是否加以说明，均应完备地提供。易损部件应有备件，供货范围中列出的各部件的技术数据由供货厂商加以完善。
三、标准和规定
原煤上仓带式输送机的设计和制造应符合适用的中国最新版国家标准（GB）或在国际范围内被接受的具有不低于下列标准的标准。
1、《煤矿安全规程》（2011年版）
2、《煤炭工业矿井设计规范》（GB50215－2005）
3、《带式输送机工程设计规范》（GB50431-2008）
4、国际标准化组织（ISO）
5、国际电工委员会（IEC） K1+478～K1+5888段左侧片石混凝土挡土墙第1部分3页脚内容投标厂商可采用高于或相当于上述中国及国际标准的各国的国家标准、规范。投标厂商所使用的标准、规范均应是投标前一个月的有效版本。
四、原煤上仓带式输送机技术要求
（一）设计参数
1、运送物料：原煤(粒度0～300mm)
2、松散密度：0.9t/m3
3、运 输 量：1136t/h
4、机长：L=182.3m
5、倾角：15°～0°
6、提升高度：H=44.89m
7、带 宽：B=1200mm
8、带 速：V=3.15 m/s
9、胶 带：EP聚酯输送带 型号EP 500/5-1200-6+2 ASM，长度380m（甲方自备）
10、电机功率：355kW，共1台
（二）设计选型依据及要求
1、设计选型依据《运输机械手册》及《运输机械设计选用手册》。
2、电气设备应符合中国GB3836-2004标准或其它被中国防爆检验部门认可的标准。电气设备应具有中国国家电气安全标准所规定的各种保护。
3、所有外购件需列表说明生产厂家、型号、单价，并最终应得到买方认可。
4、带式输送机承包方式：从设计、制造、指导安装调试. 所选择的机械和电器电缆必须注明生产厂家和型号。
（三）主要部件选型及技术要求
1、驱动装置的选型及技术要求
驱动采用单传动滚筒单电机驱动，软启动方式采用变频软启动方式。所有设备均按防爆配备。
①电动机：电动机功率应能满足各种工况的要求。
功率：P=355kW，防爆
电压： 10kV K1+478～K1+5888段左侧片石混凝土挡土墙第1部分4页脚内容转速： 1500 r/min（同步转速）
防护等级：IP54
数量：1台
国产名牌防爆电动机厂家佳木斯电机股份有限公司或南阳防爆集团公司产品。
②减速器：
型号：MC3PSF80 （压力润滑，风冷式）
公称速比：i=25
数量：1台
③制动器：
型号：KPZ-850型低速轴盘式制动器
数量：1台
④逆止器：
型号：DSN100型低速轴逆止器
数量：1套
⑤低速轴联轴器：
型号：6170T05型快速拆装蛇形弹簧联轴器
数量：1套
⑥高速轴联轴器：（快速冷装）
型号：6190T05型快速拆装蛇形弹簧联轴器
数量：2套
⑦护罩及护拦：
数量：4套
2、滚筒的选型及技术要求
滚筒选型：①传动滚筒：D=1000mm ，双出轴 ，（2组）
②改向滚筒：D=800mm （1组）
③改向滚筒: D=400mm（2组）
K1+478～K1+5888段左侧片石混凝土挡土墙第1部分5页脚内容
技术要求：
①所有滚筒为铸焊结构，滚筒焊接采用CO2气体保护焊，筒体焊接后，对焊缝进行超声波和X光探伤检查，筒体需进行热处理，消除内应力；滚筒轴材料不低于40Cr，X光探伤检查，调质处理。
②传动滚筒及受力大的改向滚筒采用外置轴承座，轴承座为整体结构，轴与滚筒轮毂连接采用胀套连接，传动滚筒轴提供轴的探伤合格报告。
③所有驱动滚筒、受力大的改向滚筒轴承座应预留PT100测温接口位置。轴承座装设温度传感器（PT100）的制造质量必须符合国家的相关标准规定。
④传动滚筒、卸载滚筒及主要改向滚筒的滚筒结构按重型工作制进行设计，并经过有限元分析。所有滚筒寿命不得低于60000小时。各项检验指标满足GB10595－89标准。
⑤所有滚筒胶面采用菱字形铸胶，胶料具有阻燃、抗静电功能，符合国家有关规定。
3、托辊组的选型及技术要求
①承载段托辊：采用35º槽形前倾托辊组，托辊直径Φ159。头部和尾部各设三组过渡托辊组，槽角分别为10°、20°、30°。上托辊间距a上=1200mm ，a受料=500mm，同时上托辊每隔30m设置一组自动调偏托辊组。
②回程段托辊：采用二辊V形下托辊组, 槽角10º，自动调心，下托辊间距：a下=3000mm。
③托辊的外防尘特性：符合《煤矿用带式输送机托辊技术条件》（MT821-2006）的规定。
④托辊防水性能：符合《煤矿用带式输送机托辊技术条件》（MT821-2006）的规定。
⑤要求采用自动焊接设备焊接轴承座，轴承座采用不小于4mm的钢板整体冲压成型。
⑥托辊辊管体采用托辊专用高频焊管，筒壁厚度不小于4.5mm。
⑦托辊使用寿命不低于50000小时，转角小于10’，供应商应提供托辊寿命不小于50000小时的检验报告；托辊的阻力系数不大于0.025；非金属材料零部件的阻燃性和抗静电性必须符合有关规定。 K1+478～K1+5888段左侧片石混凝土挡土墙第1部分6页脚内容4、拉紧装置
拉紧方式采用垂直拉紧方式 ，拉紧行程S=8m
5、机身的选型及技术要求
①带式输送机理论中心高度以设计院图纸为准。
② 滚筒支架和驱动装置架要整体美观，其强度、刚度必须满足各种工况受力要求，不得有裂缝、开焊、变形等制造缺陷现象。钢结构焊接与检验应按现行国家标准有关规范进行，并由相应等级持证焊工施焊。重要结构件如头尾滚筒支架、驱动装置架等，其焊缝应进行无损探伤检验并提供检验报告，焊接质量应达到国标质量要求。
③重要结构件如驱动滚筒支架、驱动装置架、中间架、支腿等的除锈、防腐等表面处理应符合相应标准规定。
④受料段为减轻物料对胶带的冲击，要求采用缓冲性能好的高分子耐磨材料缓冲床，缓冲床前后要加缓冲托辊。
⑤清扫器选用聚氨脂清扫器，机头两道，机尾空段清扫器两道。
⑦皮带机综合保护装置的固定支架及拉线电缆支撑件由中标单位提供，包括各类皮带传感器保护传感器固定支架。
6、综合保护装置技术要求：根据《煤矿安全规程》规定，原煤上仓带式输送机应包含防逆转装置、防制动装置、驱动滚筒防滑保护、堆煤保护、防跑偏装置、温度保护、烟雾保护、自动洒水装置、速度保护、胶带接头断裂检测以及沿带式输送机人行道侧事故紧急停车等各种保护装置。
7、本机钢结构：所有钢材必须进行预处理，达到Sa2-1/2级；钢结构采用焊接结构的结构件要满足国家焊接标准，结构符合国家最新标准；钢结构表面涂两道底漆，两道面漆。油漆采用国内较先进的漆种，能适应当地的环境条件。
8、带式输送机布置详见主斜井带式输送机布置示意图。
（四）其他技术要求：
1、带式输送机最终工艺布置以设计院施工图为准。
2、中标厂家需尽快向设计院提供带式输送机的主要非标部件图及基础图。
3、用电设备的选型综合考虑当地气候条件（包括气压、湿度、温度等）的影响。
4、设备均由中标厂家运到皮里青矿井施工现场。
