SG—006
技 术 交 底
工程名称 建设单位
监理单位 施工单位
交底部位 栏杆、扶手 交底日期
交底人签字 接受人签字
交底内容：
一、施工准备
1、技术准备
（1）进行图纸会审，复核设计做法是否符合现行国家规范的要求。
（2）复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。
（3）实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。
（4）应做排板设计，材料根据结构的实际尺寸和排板设计提加工计划。
2、材料准备
（1）钢管：各型号钢管的尺寸和壁厚需符合设计要求。
（2）不锈钢管材：各型号钢管的尺寸和壁厚需符合设计要求。
（3）扁钢：型号、壁厚需符合设计要求。
（4）玻璃：钢化夹胶玻璃，厚度需符合设计要求。
3、主要机具
冲击钻、拉丝机、切割机、漆喷枪、磨光机、修边机、电焊机、氩弧焊机、水平靠尺等。
4、作业条件
（1）墙柱饰面、天棚装饰抹灰工程施工完毕。
（2）材料进场后经检查质量符合设计要求。
（3）施工前组织班组进行详细学习，让工人了解质量目标要求和工期要求。
（4）进场工人已进行三级安全教育和培训，具备上岗资格。
（5）样板已完成，并经业主、监理、设计认可。
二、各类栏杆、扶手要求
1、幕墙护窗栏杆：
（1）栏杆外形：扁铁分格铁栏杆，详1~4#楼建施020图大样○1。
（2）施工部位：1~4#楼2~4（5）层幕墙室内护窗栏杆；6#楼4层
（3）高度要求：h≥900，不含踢脚高度。
2、楼梯栏杆（包括楼梯处幕墙护窗栏杆）：
（1）栏杆外形：细圆管分格铁栏杆，详1~4#楼建施020图大样○2。
（2）施工部位：1~7#楼所有楼梯及楼梯处幕墙护窗栏杆
（3）高度要求：h≥900（踏步阳角处垂直高度）。若转角平台宽度≥500，平台栏杆h≥1100。楼梯顶平台栏杆h≥1200。以上h均不含踢脚高度。

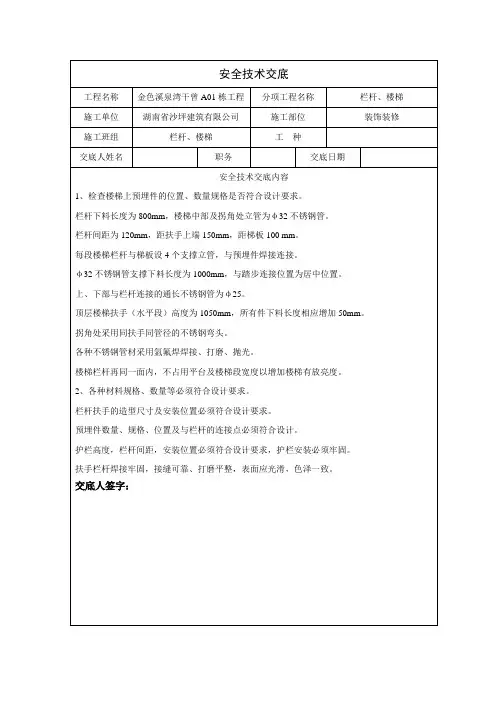

安全技术交底
工程名称 金色溪泉湾干曾A01栋工程 分项工程名称 栏杆、楼梯
施工单位 湖南省沙坪建筑有限公司 施工部位 装饰装修
施工班组 栏杆、楼梯 工 种
交底人姓名 职务 交底日期
安全技术交底内容
1、检查楼梯上预埋件的位置、数量规格是否符合设计要求。
栏杆下料长度为800mm，楼梯中部及拐角处立管为φ32不锈钢管。
栏杆间距为120mm，距扶手上端150mm，距梯板100 mm。
每段楼梯栏杆与梯板设4个支撑立管，与预埋件焊接连接。
φ32不锈钢管支撑下料长度为1000mm，与踏步连接位置为居中位置。
上、下部与栏杆连接的通长不锈钢管为φ25。
顶层楼梯扶手（水平段）高度为1050mm，所有件下料长度相应增加50mm。
拐角处采用同扶手同管径的不锈钢弯头。
各种不锈钢管材采用氩氟焊焊接、打磨、抛光。
楼梯栏杆再同一面内，不占用平台及楼梯段宽度以增加楼梯有放亮度。
2、各种材料规格、数量等必须符合设计要求。
栏杆扶手的造型尺寸及安装位置必须符合设计要求。
预埋件数量、规格、位置及与栏杆的连接点必须符合设计。
护栏高度，栏杆间距，安装位置必须符合设计要求，护栏安装必须牢固。
扶手栏杆焊接牢固，接缝可靠、打磨平整，表面应光滑，色泽一致。
交底人签字：

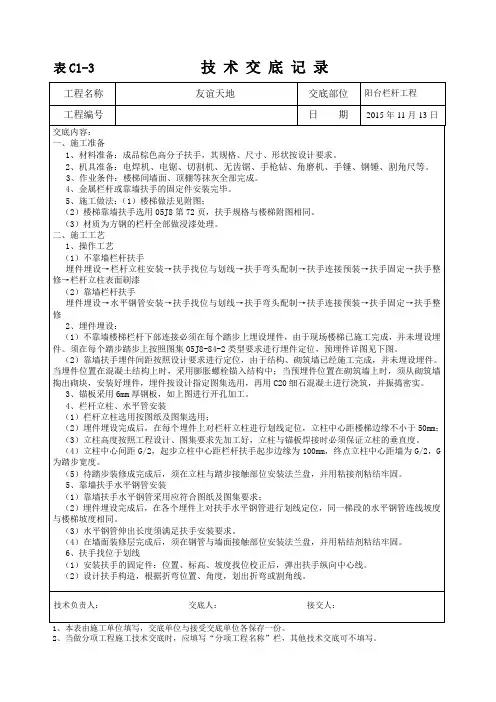

表C1-3 技 术 交 底 记 录
工程名称 友谊天地 交底部位 阳台栏杆工程
工程编号 日 期 2015年11月13日
技术负责人： 交底人： 接交人：
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容：
一、施工准备
1、材料准备：成品棕色高分子扶手，其规格、尺寸、形状按设计要求。
2、机具准备：电焊机、电锯、切割机、无齿锯、手枪钻、角磨机、手锤、钢锤、割角尺等。
3、作业条件：楼梯间墙面、顶棚等抹灰全部完成。
4、金属栏杆或靠墙扶手的固定件安装完毕。
5、施工做法：（1）楼梯做法见附图；
（2）楼梯靠墙扶手选用05J8第72页，扶手规格与楼梯附图相同。
（3）材质为方钢的栏杆全部做浸漆处理。
二、施工工艺
1、操作工艺
（1）不靠墙栏杆扶手
埋件埋设→栏杆立柱安装→扶手找位与划线→扶手弯头配制→扶手连接预装→扶手固定→扶手整修→栏杆立柱表面刷漆
（2）靠墙栏杆扶手
埋件埋设→水平钢管安装→扶手找位与划线→扶手弯头配制→扶手连接预装→扶手固定→扶手整修
2、埋件埋设：
（1）不靠墙楼梯栏杆下部连接必须在每个踏步上埋设埋件，由于现场楼梯已施工完成，并未埋设埋件。须在每个踏步踏步上按照图集05J8-84-2类型要求进行埋件定位，预埋件详图见下图。
（2）靠墙扶手埋件间距按照设计要求进行定位，由于结构、砌筑墙已经施工完成，并未埋设埋件。当埋件位置在混凝土结构上时，采用膨胀螺栓锚入结构中；当预埋件位置在砌筑墙上时，须从砌筑墙掏出砌块，安装好埋件，埋件按设计指定图集选用，再用C20细石混凝土进行浇筑，并振捣密实。
施工单位技术交底人签字： 1 施工班组接收人签字： 施工技术交底记录
工程名称：XXX花机场新航站楼工程 施工单位：XXX 编号：
项目技术负责人： 项目专业施工员： 项目专业质量检查员：
专业班组长： 交底时间： 年 月 日 交底地址：施工现场
交 底 内 容
1、交底分部(子分部)、分项工程名称：栏杆工程
2、交底执行标准名称及编号 XXX企业技术标准XXX-XXX-XXX
3、交底内容摘要：（楼梯栏杆、扶手、护窗栏杆和防撞栏杆施工工艺、施工要点、施工质量要求、安全措施等）
范围：机场八局标段楼梯栏杆、扶手、护窗栏杆和防撞栏杆。
一、 施工准备
1 技术准备
1）进行图纸会审，复核设计做法是否符合现行国家规范的要求。
2）复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。
3）实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。
4）应做排板设计,材料根据结构的实际尺寸和排板设计提加工计划。
5）样板间已完成，并经业主、监理、设计认可。
2 材料准备
1）钢材：多为不锈钢板材，根据图纸要求剪成块状，用作不锈钢预埋件。
2）不锈钢管材：多为￠63，￠51不锈钢装饰管材。
3）不锈钢扁钢：多为60*10mm，60*8mm,50*10mm厚不锈钢拉丝扁钢。
4） 玻璃：玻璃为8+0.38+8双钢化夹胶玻璃
3 主要机具
冲击钻、手枪钻、拉丝机、切割机、漆喷枪、磨光机、射钉枪、电焊机、修边机、弧焊机等。
4 作业条件
1）墙柱饰面、天棚（天花）粉刷、吊顶施工完毕。
2）门框、各种管线、埋件安装完毕，并经检验合格。
3）楼地面各种孔洞、缝隙应用细石混凝土灌填密实（细小缝隙可用水泥砂灌填），并经检查无渗漏现象。
4）弹好+500mm水平墨线、各开间中心（十字线）及图案分格线。
