MPI通讯设置

BCNet-S7用户指南 无锡市北辰自动化技术有限公司

S7300PLC通过BCNet-S7MPI与SMART IE触摸屏通讯

一． 方案描述

西门子S7 300PLC通过BCNet以太网模块和西门子SMART IE触摸屏建立以太网通

讯。

二． 硬件配置

所需硬件设备：S7300PLC；以太网通讯模块BCNet-S7MPI；SMART IE触摸屏(以

SMART 700 IE为例)。

如图：将BCNet-S7MPI以太网模块安装在S7300PLC的MPI通讯口或者DP通讯口

上，BCNet-S7MPI的网口连接到SMARTIE触摸屏的网口上。

三. 软件参数设置

1、新建项目

打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700

IE），点击“确定”。 BCNet-S7用户指南 无锡市北辰自动化技术有限公司

2、新建连接

双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动

程序；

在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP

地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入BCNet-S7MPI的IP地址（如：

192.168.1.188），其它设置默认。

3、新建变量

双击“通讯”下的“变量”，新建与S7 300连接的变量（V区对应S7300的DB1，其

他数据区不变）。 BCNet-S7用户指南 无锡市北辰自动化技术有限公司

4、新建画面

5、触摸屏程序下载

“模式”，选择“以太网”； “计算机名或IP地址”填入触摸屏的IP地址（如：

192.168.1.106），点击“传送”。

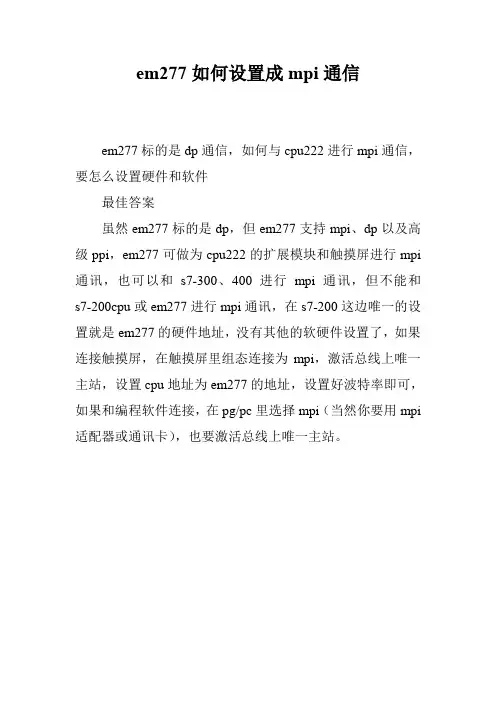

em277如何设置成mpi通信

em277标的是dp通信，如何与cpu222进行mpi通信，要怎么设置硬件和软件

最佳答案

虽然em277标的是dp，但em277支持mpi、dp以及高级ppi，em277可做为cpu222的扩展模块和触摸屏进行mpi通讯，也可以和s7-300、400进行mpi通讯，但不能和s7-200cpu或em277进行mpi通讯，在s7-200这边唯一的设置就是em277的硬件地址，没有其他的软硬件设置了，如果连接触摸屏，在触摸屏里组态连接为mpi，激活总线上唯一主站，设置cpu地址为em277的地址，设置好波特率即可，如果和编程软件连接，在pg/pc里选择mpi（当然你要用mpi适配器或通讯卡），也要激活总线上唯一主站。

组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

北京亚控科技发展有限公司1组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档北京亚控科技发展有限公司2017年12月组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

北京亚控科技发展有限公司2组态王与西门子CP5611或CP5622通讯卡MPI通讯配置文档(S7-200)一、通讯环境1、Win7旗舰版32位系统图1-12、组态王65.51.0.1forKH3.1KVD_S7200AND300MPI驱动使用的是软件版本自带的驱动，版本为60.3.36.10图1-23、STEP7-Mico/WINV4.0.9.25在组态王电脑上必须安装西门子STEP7-Mico/WINV4.0.9.25编程软件。组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

北京亚控科技发展有限公司3图1-3图1-4二、CP5611或CP5622配置1、点击下图1-5左侧“通讯”按钮，弹出“通讯”对话框，“双击刷新”可以看到CP5611或CP5622通讯卡地址及MPI网络下PLC的站地址。组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

北京亚控科技发展有限公司4图1-52、控制面板-“设置PG/PC接口”弹出图1-6所示。图1-6一般“应用程序访问点”选择的是“Micro/WIN-->CP5611或CP5622(MPI)”必须选择“S7ONLINE(STEP7)-->CP5611或CP5622(MPI)”如图1-7所示。组态王才能正常通讯否则通讯不成功。组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

北京亚控科技发展有限公司5图1-7点击图1-7中“属性”弹出图1-8所示，地址0指的是CP5611或CP5622通讯卡地址，网络参数“传输速率”为19.2kbps。此处的波特率要与西门子200PLC“系统块”中的波特率一致。西门子200PLC“系统块”中的波特率如图1-9所示。图1-8组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-200)配置文档

西门子PLC300间通讯---MPI_DP

西门子300PLC直接可以通过很多次方式进行数据交换，本文介绍2个PLC间通过S7协议通讯，此例硬件通过MPI/DP 连接2个PLC。

在我的另一篇介绍过通过以太网建立的连接，此处我们采用DP。

1. 硬件配置如下，分别配置2个PLC，本文使用的PLC为CPU416-2 DP，CPU1

MPI端口设置为3，DP端口设置为3；CPU2 MPI端口设置为5，DP端口设置为4。

注意：由于使用的是PLCSIM仿真，MPI和DP默认端口都是2，因此最好改为其它的以免搞混，而且第一次下必须用默认的端口2下载，下完后再下载端口才是改过的。

2. 打开网络节点图，建立S7连接。

通过DP使2个PLC处于同一个网络，MPI用来下载程序。

通过DP使2个PLC处于同一个网络 然后点击CPU 1的 CPU416-2DP新建连接：

选择需要连接的PLC并选择S7 connection

此ID需要记下编程需要

这个选项两个PLC任意一个勾上且只能勾选一个 为了方便理解，在CPU2的ID设为2，如下：

最终建立的连接：

把2个硬件配置分别下载到PLC后，此处我们用PLCSIM模拟。

注意：此处网络节点也需要下载。

点击激活按钮，就可以看到通讯连接情况：

点击这个

连接正常 ID设置为2 315CPU勾了这里就不勾

接口为DP，地址分别为4和2

1.选择CPU 2.选择下载

分别对2个PLC进行下载 通讯建立完成后，我们需要编程程序实现数据交换，先在各自PLC建立DB数据块：

CPU1： CPU2：

CPU1 数据发送DB块

CPU1 数据接收DB块

CPU2 数据发送DB块

CPU2 数据接收DB块 编写程序：

此处我们还是用SFB14/15进行通信，以读取数据为例，只需要使用SFB14就可以，在CPU1中如下编写：

a：REQ 此处为100ms的周期信号：
