零序电流互感器的作用

高压零序电流互感器的作用

首先，高压零序电流互感器用于系统故障检测和保护。在电力系统中，零序电流是由于故障或设备损坏引起的一种异常电流。高压零序电流互感器可以检测到这些异常电流，并及时触发保护装置，以避免系统设备过载、短路等故障。

其次，高压零序电流互感器有助于确保电力系统的稳定运行。在电力系统中，零序电流是由于不对称问题引起的，例如变压器偏差、线路不均衡、负荷失衡等。高压零序电流互感器可以测量这些零序电流，并通过检测到的数据进行系统分析，及时发现不对称问题，以实现系统的稳定运行。

第三，高压零序电流互感器可以提供重要的故障诊断和监测数据。通过对零序电流互感器的测量数据进行分析，可以判断电力系统中的故障类型和故障位置。例如，如果系统中一些设备的零序电流明显增加，可以判断该设备可能出现故障，并及时采取修理或更换措施。另外，通过监测高压零序电流的变化，可以预测电力系统中可能出现的故障，并及时采取纠正措施，从而避免系统中断或损坏。

此外，高压零序电流互感器还可以用于电力系统的运行优化。通过对零序电流的测量和分析，可以了解电力系统中的电流分布情况，进而优化设备的配置和运行。例如，可以判断一些变压器周围的电流分布是否正常，并根据需要调整变压器的供电范围，以避免过载或电流失衡等问题。

最后，高压零序电流互感器也可以用于电力系统的网络通信和数据传输。通过与其他设备的连接，高压零序电流互感器可以将测量数据传输到上位机系统，以实现远程监控和管理。这对于大型电力系统或遥远地区的电力系统来说尤为重要，可以减少人力资源的浪费，并提高系统的运行效率和安全性。

综上所述，高压零序电流互感器在电力系统中具有重要的作用。它不仅用于系统故障的检测和保护，还能提供故障诊断和监测数据，并帮助优化系统的运行。因此，高压零序电流互感器的正确选择和使用对于电力系统的安全和可靠运行至关重要。

零序电流互感器在漏电断路器中所起的作用

一、什么是零序电流互感器

零序电流互感器是一种用于测量电网中零序电流的传感器。它可以将电网中的零序电流转化为与之成正比的二次电流信号，从而实现对零序电流的测量与监测。零序电流通常是指三相电系统中三相电流的不平衡导致的额外电流成分，也称为不平衡电流。零序电流互感器可用于漏电断路器、继电保护装置等设备中。

二、漏电断路器的作用

漏电断路器是一种用于检测和保护电路免受漏电、电流过载和短路等故障的装置。其主要作用是在检测到漏电或其他故障时，迅速中断电路，以防止电流过大引发火灾等危险。漏电断路器通常由漏电保护装置和短路保护装置组成，其中漏电保护装置可以通过检测电路中的漏电流来实现漏电保护。

三、零序电流互感器在漏电断路器中的作用

零序电流互感器在漏电断路器中起着重要的作用。它可以实时地检测电路中的零序电流，并将其转化为可供漏电保护装置使用的信号。具体而言，零序电流互感器通过将电网中的零序电流感应到其二次线圈中，产生与零序电流成正比的二次电流信号。这个二次电流信号通过互感器的外部接口被输入到漏电保护装置中，用于检测电路的漏电情况。

漏电保护装置在接收到来自零序电流互感器的二次电流信号后，会进行比对和分析。一旦检测到电路中存在漏电流，漏电保护装置将迅速中断电路，以保护人身安全和电器设备。

四、零序电流互感器的工作原理

零序电流互感器的工作原理基于法拉第电磁感应定律。通过在电网中的三相导线之间布置互感线圈，当电网中存在零序电流时，这些互感线圈就能感应到零序电流的存在。互感线圈中的一次侧和二次侧通过铁心进行磁耦合，当一次侧感应到零序电流时，会在二次侧产生与之成正比的二次电流。 五、零序电流互感器的特点和优势

1. 高精度：零序电流互感器能够对电网中的微弱零序电流进行精确测量，能够准确地检测到电路中的漏电流。

2. 安全可靠：零序电流互感器能够迅速感应到电网中的零序电流，使漏电保护装置能够及时切断电路，防止漏电导致的安全事故。

零序电流互感器与普通电流互感器的区别

零序电流互感器为一种线路故障电流监测器。一般只有一个铁芯与二次绕组，使用时，将一次三芯电缆穿过互感器的铁芯窗孔，二次通过引线接至的继电器，再由继电器的输出端接到信号装置或报警系统。

在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流(意即零序电流)，在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小(mA级)，称作二次电流或零序电流互感器的灵敏度(也可用一次小动作电流表示)，为主要动作指标。

在10kV馈线开关柜中的位于开关内侧的电流互感器，视接线方式一般分为两相或三相。该电流互感器由一次绕组(L1、L2)和二次绕组、铁芯并有硅橡胶浇筑而成。

零序电流互感器具有精度高、线性好、运行可靠、安装方便等特点，特别是本型互感器也能适应于零序电流在1A、2A的系统，而一般零序互感器则不能胜任，外形设计为两中圆结合形，美观合理，结构新颖，适用于电力，冶金，煤炭，石油，化工，建材等行业的供电系统中使用。

那么零序电流互感器它与普通电流互感器有什么区别呢？下面我们一起来分析一下。

零序电流互感器与普通电流互感器共同特点：零序电流互感器与普通电流互感器都是按照电磁感应原理工作的，只是它们的工作状态不一样。

普通电流互感器的一次线圈只穿过了被测量线路其中的一相导体，一次线圈内的电流就是该相的负载电流，二次电流则是一次电流的相应比值。

零序电流互感器的一次线圈则穿过了被测量线路的三相导体。正常状态下，由于三相电流的矢量和为零，铁芯中不会产生磁通，故二次线圈内不会有感应电流。

当被保护回路发生单相接地故障时，三相电流的矢量和不再为零，此时互感器的铁芯中就会产生感应磁通，二次线圈内将有感应电流，从而启动继电器使保护装置动作。

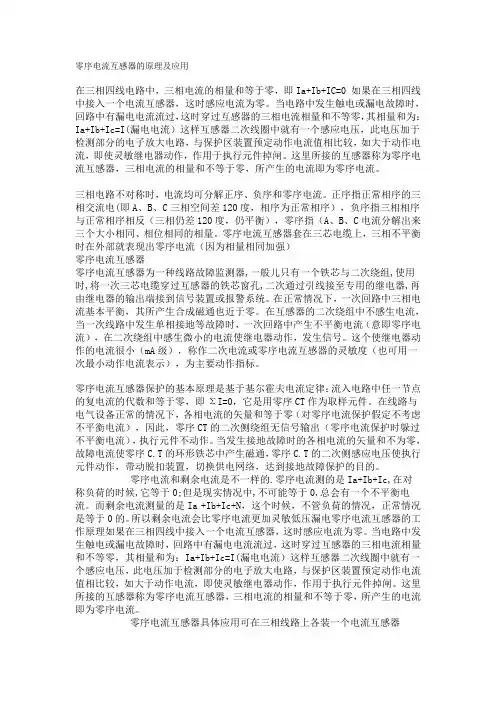

零序电流互感器的原理及应用

在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

三相电路不对称时，电流均可分解正序、负序和零序电流。正序指正常相序的三相交流电(即A、B、C三相空间差120度，相序为正常相序），负序指三相相序与正常相序相反（三相仍差120度，仍平衡），零序指（A、B、C电流分解出来三个大小相同、相位相同的相量。零序电流互感器套在三芯电缆上，三相不平衡时在外部就表现出零序电流（因为相量相同加强）

零序电流互感器

零序电流互感器为一种线路故障监测器,一般儿只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流（意即零序电流），在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小（mA级），称作二次电流或零序电流互感器的灵敏度（也可用一次最小动作电流表示），为主要动作指标。

零序电流互感器保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，它是用零序CT作为取样元件。在线路与电气设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序CT的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序C.T的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
