浅谈联轴器中心找正
×××（××××××××××××发电有限责任公司 ×××××××× 044602）
摘要：转动机械检修后联轴器中心找正，是转机检修后试运成功的关键，同时这个问题也常常困扰着我们检修人员。本文并通过对××××陡河发电厂#6机组送风机在大修后联轴器进行找正时发现的问题及处理方法的进行的详细分析，总结此次检修中发现并处理的问题。
关键词：电机、 转子、联轴器、 地脚螺栓
0 前言
联轴器中心找正在转动机械检修后的成功试运起着重要作用，但因联轴器中心找正时操作次数较多且每一次找正的操作量大花费时间长，因此在检修工作中联轴器中心找正是一项重要工作。联轴器找正的准确性受电机支座是否平整、垫片是否平整、对轮的圆度、清洁等的影响较大，故找正时每一步操作都必须细心认真。
1． 联轴器找正的步骤
1．1准备工作
1．1．1固定好转动机械，检查基础、螺栓没有松动、符合要求。
1、 1．2检查轴承座、轴承端盖等影响位移的螺栓是否有松动现象。
1．1．3将台板、马达地脚支撑面清理干净，方可将马达就位
1．1．4检查两联轴器各部位清洁，没有影响测量的因素。
1．1．5检查对轮配合没有松动现象，测量对轮的轴向及径向晃动情况，最大不大于0.05mm。
1．1．6调整电动机，使两联轴器端面间隙在一定范围内，端面间隙大小应符合有关技术规定或设备说明书。
1．1．7准备好足够的测量、记录、照明工具。
1．2测量步骤
1．2．1先用塞尺检查台板与马达地脚支撑的自然接触情况，若有悬空应用垫片垫实。
1．2．2将两个半联轴器的记号对正，然后在任意位穿4条螺栓。
1．2．3在机械部分的对轮上安装固定3个磁性表座，并在每个磁性珍座上装好百分表，在轴承的水平部位对称安装两块测轴向位移的百分表，在任一个测轴向位移的百分表旁边安装一个测径向位移的百分表。 1．2．4将轴盘动一圈后检查表指示正确。
1．2．5将轴每转动90°，记录表读数一次，转动一圈共记录四次。

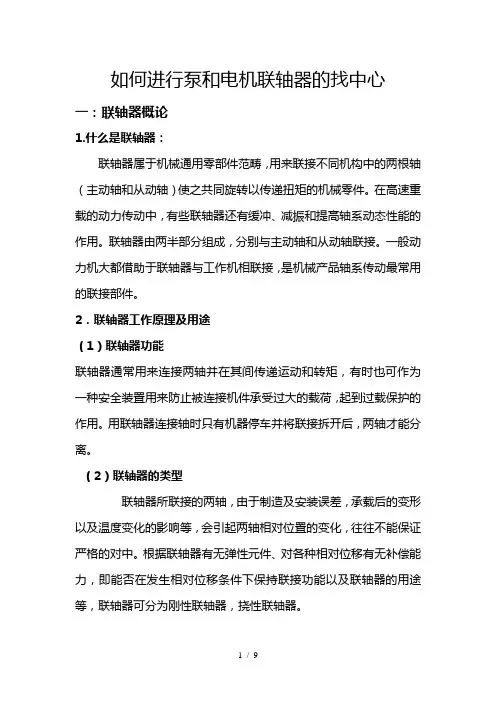

1 / 9 如何进行泵和电机联轴器的找中心
一：联轴器概论
1.什么是联轴器：
联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。
2．联轴器工作原理及用途
（1）联轴器功能
联轴器通常用来连接两轴并在其间传递运动和转矩，有时也可作为
一种安全装置用来防止被连接机件承受过大的载荷，起到过载保护的作用。用联轴器连接轴时只有机器停车并将联接拆开后，两轴才能分离。
（2）联轴器的类型
联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器。 2 / 9 刚性联轴器：只能传递运动和转矩，不能补偿两轴的偏移，用于两种能严格对中并在工作中不发生相对位移的场合。 包括凸缘联轴器、套筒联轴器等。
挠性联轴器：包括无弹性元件的挠性联轴器和弹性联轴器。这种联轴器不仅能传递运动和转矩，而且能利用联轴器中弹性元件的变形来补偿位移量，具有不同程度的轴向、径向、角向补偿性能，同时还具有不同程度的减振、缓冲作用。无弹性元件的挠性联轴器包括齿式联轴器、万向联轴器、十字滑块联轴器等。弹性联轴器包括弹性套柱销联轴器、弹性柱销联轴器等。
二、联轴器找正方法
1. 联轴器找正的目的
联轴器的找正是电动机安装的重要工作之一，找正的目的是在电动机工作时使主动轴和从动轴两轴中心线在同一直线上。找正的精度关系到机器是否能正常运转，对高速运转的机器尤其重要。
联轴器找中心记录
工程名称 无为磊达3×4500t/d水泥熟料生产线2#生产线安装工程
单位工程 烧成窑尾 规格型号 W5-2×48-14NO30.5F
分部工程 高温风机安装 编 号 54.01
分项工程 联轴器找中心
HC1234
检查结果见表：
序号 检查项目 允许偏差 实测结果 备注
1 间隙 5～8mm 8mm 游标卡尺检查
2 径向跳动 0.15mm 0.10mm之内 百分表检查
3 端面跳动 0.10mm 0.10mm之内 百分表检查
建设单位：
年 月 日 施工单位：
年 月 日 班组：
年 月 日
对轮找中图解
方式一：对轮同心且有张口
2#
瓦抬高
x
1=(a-b)*L
1/M
3#
瓦抬高
x
2=(a-b)*(L
1+L
2)/M
方式二：对轮不同心且无张口
2#
、3#
瓦抬高
x
1=x
2=（A-B）/2
方式三：对轮不同心且有张口
2#
瓦抬高
x
1=(a-b)*L
1/M+(A-B)/2
3#
瓦抬高
x
2=(a-b)*(L
1+L
2)/M+(A-B)/2
M——对轮直径L
1——对轮到2#
瓦距离L
2——对轮到3#
瓦距离
A-B——对轮高低差a-b——对轮张口
轴瓦垫块调整图解轴瓦移动量：
a
bααa
轴瓦抬高或降低：
b=±a·cosθ
轴瓦平移量：α
轴瓦右移或左移：
d=±c·sinθ
0304560728090
sinθ00.50.7070.8660.950.981
cosθ10.8660.7070.50.310.1740
隔板找中图解隔板找中心图解：
隔板横向中心的偏差可以通过抬高一侧挂耳,降低另一侧挂耳的方法来调
整的,原因可以从图中清楚的看出。隔板的原位置是HFD，它的中心是B。当隔
板右侧挂耳抬高L值时，即左侧挂耳降低L值时，隔板的位置变为GFC，中心
移至A。就是说隔板以F为圆心转动了一个很小的角度，使隔板中心向左侧移
动了AB值。由于移动量很小，因而可以近似地把FAB、AHG和BDC看作三
个直角三角形，且DC=HG=L，显然，这三个三角形全等。故GH=CD=AB=L，
即隔板中心向左移动了L值。
东电四公司汽机专业公司
