ANSYS常用命令详解
1、A
A，P1，P2，........P18 连接点生成面
P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有
效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右
手法则)。面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。如果生成面的点大
于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。建议环形坐标系下实体建模不用此命令。
菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs
2、AADD
AADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9
将分开的面相加生成一个面
NA1, NA2,...为原来的面
note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，
菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas
3、AATT
AATT, MAT, REAL, TYPE, ESYS, SECN
指定所选的未划分网格的面的单元属性。
PREP7: Meshing
MP ME ST DY <> PR EM <> FL PP ED
MAT：指定给所选的未划分网格的面的材料号。
REAL：指定给所选的未划分网格的面的实常数号。
TYPE：指定给所选的未划分网格的面的单元类型号。
ESYS：指定给所选的未划分网格的面的坐标系号。
SECN：指定给所选的未划分网格的面的区域号。
注释：从所选的面中生成的面也将具有这些属性。当面划分网格时将使用这些单元属性。如果一个面在划
分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设
ANSYS常见命令对照表
Utility Menu 实用菜单
SAVE_DB 存储数据库
RESUME_DB 恢复数据库
Select Entity 选择实体
Comp/Assembly 组元/集合
Plot/Replot 画图/重新画图
Pan,Zoom,Rotate… 平移，缩放，旋转…
WorkPlane(WP) 工作平面
Coordinate System(CS) 坐标系
Macro 宏
Preference… 优先设置…
Preprocessor 前处理
General Postproc 通用后处理
TimeHist Postproc 时间历程后处理
APDL ANSYS参数化设计语言
Line Fillet 在两条线的过渡生成线
Arbitrary 任意形状
Cylinder 圆柱体
Prism 棱柱体
Cone 圆锥形
Sphere 球形
Polygon 多边形
Stress 应力
Strain 应变
Displacement 位移
DOF 自由度
Von Mises(Stress) 平均应力
Contour 等高线（图）
Deformed/Undeformed shape 变形后/未变形的形状
Results Summary 结果摘要
Radiation Matrix 辐射矩阵
Modeling 建模
Meshing 划分网格
Attribute 属性
LS (Load Step) 载荷步
ANSYS 15.0常用菜单
第一部分：几何模型创建
一、创建实体模型：
GUI：Preprocessor>Modeling>Create>
1、Keypoints —— 创建关键点
菜单 功能
On Working Plane 在工作平面上由鼠标点击生成一个或多个关键点
In Active CS 按给定的坐标位置定义单个关键点
On Line 在已知线上的拾取位置处定义关键点
On Line w/Ratio 在已知线上按比例位置生产关键点
On Node 在已存在的节点上定义关键点
KP between KPs 在已有两个关键点之间生产关键点
Fill between KPs 在两个关键点之间生成多个关键点
KP at center：
➢ 3 keypoints
➢ 3 KPs and radius
➢ Location on line 由三点定义的圆弧中心生成一个关键点
在三点中心生成关键点
由三关键点和半径生成另外一个关键点
由线上的三个位置来确定新关键点的生成
Hard PT on line：
➢ Hard PT by ratio
➢ Hard PT by coordinates
➢ Hard PT by picking 在已知线上生成硬点
通过比例生成硬点
通过坐标值生成硬点
通过拾取生成硬点
Hard PT on area：
➢ Hard PT by coordinates
➢ Hard PT by picking 在已有平面上定义单个的硬点
通过坐标值生成硬点
通过拾取生成硬点
2、Lines —— 生成线
菜单 功能
Lines：
➢ Straight Line
➢ In Active Coord
➢ Overlaid on Area
➢ Tangent to Line
➢ Tan to 2 Lines
➢ Normal to Line
➢ Norm to 2 Lines 直线

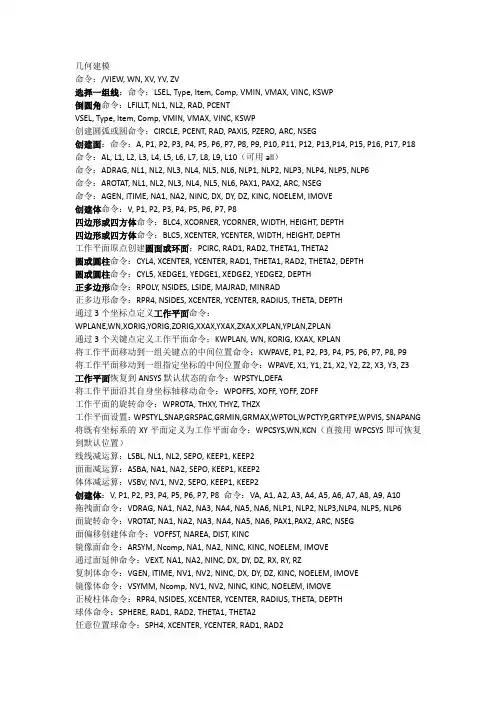

几何建模
命令：/VIEW, WN, XV, YV, ZV
选择一组线：命令：LSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
倒圆角命令：LFILLT, NL1, NL2, RAD, PCENT
VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
创建圆弧或圆命令：CIRCLE, PCENT, RAD, PAXIS, PZERO, ARC, NSEG
创建面：命令：A, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13,P14, P15, P16, P17, P18
命令：AL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10（可用all）
命令：ADRAG, NL1, NL2, NL3, NL4, NL5, NL6, NLP1, NLP2, NLP3, NLP4, NLP5, NLP6
命令：AROTAT, NL1, NL2, NL3, NL4, NL5, NL6, PAX1, PAX2, ARC, NSEG
命令：AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE
创建体命令：V, P1, P2, P3, P4, P5, P6, P7, P8
四边形或四方体命令：BLC4, XCORNER, YCORNER, WIDTH, HEIGHT, DEPTH
四边形或四方体命令：BLC5, XCENTER, YCENTER, WIDTH, HEIGHT, DEPTH
工作平面原点创建圆面或环面：PCIRC, RAD1, RAD2, THETA1, THETA2
圆或圆柱命令：CYL4, XCENTER, YCENTER, RAD1, THETA1, RAD2, THETA2, DEPTH
