化工管道颜色标准对照表

11 金陵石化石油

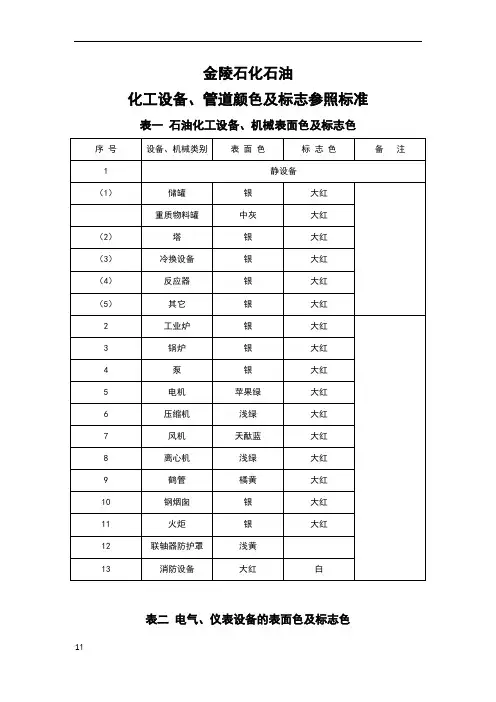

化工设备、管道颜色及标志参照标准

表一 石油化工设备、机械表面色及标志色

序 号 设备、机械类别 表 面 色 标 志 色 备 注

1 静设备

（1） 储罐 银 大红

重质物料罐 中灰 大红

（2） 塔 银 大红

（3） 冷换设备 银 大红

（4） 反应器 银 大红

（5） 其它 银 大红

2 工业炉 银 大红

3 锅炉 银 大红

4 泵 银 大红

5 电机 苹果绿 大红

6 压缩机 浅绿 大红

7 风机 天酞蓝 大红

8 离心机 浅绿 大红

9 鹤管 橘黄 大红

10 钢烟囱 银 大红

11 火炬 银 大红

12 联轴器防护罩 浅黄

13 消防设备 大红 白

表二 电气、仪表设备的表面色及标志色

22 序 号 设备、机械类别 表 面 色 标 志 色 备 注

1 开关柜 海灰 大红 内表面象牙色

2 配电盘 海灰 大红 内表面象牙色

3 变压器 海灰

4 动力或配电箱 海灰 大红

5 操作台 海灰 内表面象牙色

6 仪表盘 苹果绿或海灰 内表面象牙色

7 现场仪表箱 苹果绿或海灰 大红

8 盘装仪表 海灰

9 就地仪表 海灰

10 电缆桥架、电缆槽 中酞蓝

表三 管道表面色及标志色

序 号 名 称 表面色 标志色

字样和箭头

1 物料管道

（1） 一般物料 银 大红

(2) 酸、碱 管道紫 大红

2 公用工程管道

(1) 水 艳绿 白

(2) 污水 黑 白

(3) 蒸汽 银 大红

(4) 空气及氧 天酞蓝 大红

(5) 氮 淡黄 大红

33 (6) 氨 中黄 大红

3 紧急防空管（管口） 大红 淡黄

4 消防管道 大红 白

5 电气、仪表保护管 黑

6 仪表管道

(1) 仪表风管 天酞蓝

(2) 气动信号管、导压管 银

表四 管道上的阀门、小型设备表面色

序 号 名 称 表 面 色 备 注

为了便于工业管道内的物资识别，确保平安生产，防止在操纵上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示之杨若古兰创作

在此标示中各管路均为地面以上输送管道.

工业管道涂色彩和注字规定表

序号 介质名称 涂色 管道注字名称 注字色彩

1 工业水 绿 上水 白

2 井水 绿 井水 白

3 生活水 绿 生活水 白

4 过滤水 绿 过滤水 白

5 轮回上水 绿 轮回上水 白

6 轮回下水 绿 轮回回水 白

7 软化水 绿 软化水 白

8 清静下水 绿 净化水 白

9 热轮回回水(上) 暗红 热水(上) 白

10 热轮回回水 暗红 热水(回) 白

11 消防水 绿 消防水 红

12 消防泡沫 红 消防泡沫 白

13 冷冻水(上) 淡绿 冷冻水 红

14 冷冻回水 淡绿 冷冻回水 红

15 冷冻盐水(上) 淡绿 冷冻盐水(上) 红

16 冷冻盐水(回) 淡绿 冷冻盐水(回) 红

17 低压蒸汽 红 低压蒸汽 白

18 中压蒸汽 红 中压蒸汽 白

19 高压蒸汽 红 高压蒸汽 白

20 过热蒸汽 暗红 过热蒸汽 白

21 蒸汽回水冷凝液 暗红 蒸汽冷凝液(回) 绿

22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液(废) 黑 23 空气(紧缩空气) 深蓝 紧缩空气 白

24 仪表用空气 深蓝 仪表空气 白

25 氧气 天蓝 氧气 黑

26 氢气 深绿 氢气 红

27 氮(低压气) 黄 低压氮 黑

28 氮(高压气) 黄 高压氮 黑

29 仪表用氮 黄 仪表用氮 黑

30 二氧化氮 黑 二氧化氮 黄

31 真空 白 真空 天蓝

32 氨气 黄 氨 黑

33 液氨 黄 液氨 黑

34 氨水 黄 氨水 绿

35 氯气 草绿 氯气 白

36 液氨 草绿 纯氯 白

37 纯碱 粉红 纯碱 白

38 烧碱 深蓝 烧碱 白

39 盐碱 灰 盐酸 黄

40 硫酸 红 硫酸 白

41 硝酸 管赋性 硝酸 蓝

42 醋酸 管赋性 醋酸 绿

化工管道颜色标准

序号 介质名称 涂色 管道注字 注字颜色

1 工业水 绿 上水 白

2 井水 绿 进水 白

3 生活水 绿 生活水 白

4 过滤水 绿 过滤水 白

5 循环上水 绿 循环上水 白

6 循环下水 绿 循环下水 白

7 软化水 绿 软化水 白

8 清净下水 绿 净化水 白

9 热循环回 暗红 热水（上） 白

10 热循环回水 暗红 热水（下） 白

11 消防水 绿 消消防水 红

12 消防泡沫 红 消防泡沫 白

13 冷冻水（上） 淡绿 冷冻水 红

14 冷冻回水 淡绿 冷冻回水 红

15 冷冻盐水（上） 淡绿 冷冻盐水（上） 红

16 冷冻盐水（回） 淡绿 冷冻盐水（回） 红

17 低压蒸汽 红 低压蒸汽 白

18 中压蒸汽 红 中压蒸汽 白

19 高压蒸汽 红 高压蒸汽 白

20 过热蒸汽 暗红 过热蒸汽 白

21 蒸汽回水冷凝液 暗红 蒸汽冷凝液（回） 绿

22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液（废） 黑

23 空气(压缩空气) 深蓝 压缩空气 白

24 仪表用空气 深蓝 仪表空气 白

25 氧气 天蓝 氧气 黑

26 氢气 深绿 氢气 红

27 氮（低压气） 黄 低压氮 黑

28 氮（高压气） 黄 高压氮 黑

29 仪表用氮 黄 仪表用氮 黑

30 二氧化氮 黑 二氧化氮 黄

31 真空 白 真空 天蓝

32 氨气 黄 氨 黑

33 液氨 黄 液氨 黑

34 氨水 黄 氨水 绿

35 氯气 草绿 氯气 绿

36 液氯 草绿 纯氯 白

37 纯碱 粉红 纯碱 白

38 烧碱 深蓝 烧碱 白

39 盐酸 灰 盐酸 黄

40 硫酸 红 硫酸 白

41 硝酸 管本色 硝酸 蓝

42 醋酸 管本色 醋酸 绿

43 煤气等可燃气体 紫 煤气等可燃气体 白

44 可燃液体 银白 油类（可燃液体） 黑

化工企业

管道识别色及标识制作标准

1.总则

为规范公司工业管道识别色及流向标识的管理，避免因管道识别色或流向标识制作混乱而造成的意外事故的发生，特参照《工业管道的基本识别色、识别符号和安全标识》(GB 7231—2003)、《石油工厂设备管道钢结构表面色和标志规定》（SH3043—2014）、《漆膜颜色标准》（GB/ T 3181—2008），制订本标准。

2.管理要求

2. 1.各单位工业管道识别色、标识由所在区域负责涂刷和日常管理，新建装置的管道识别色由工程项目组负责。

2. 2.工业管道识别色、标识必须严格执行本《标准》进行管理，不得擅自变更。

2. 3.室外地沟内管道不涂色,•但要考虑防腐,在窨井内和接头处应做标识。

2. 4.不锈钢、有色金属管、玻璃管、塑料管以及保温外皮均不涂色，但要做标识。

3.管道识别色规定

我公司管道识别色按下表涂刷

表 3.1

序号 介质名称 管道识别色 流向指示

标识色 注字颜色 是否涂危险标识

1 水（井水、循环水、无离子水） 艳绿G03 白 白 否

2 废水、污水 黑 白 白 否

3 消防水 大红R03 白 白 否

4 消防泡沫 大红R03 白 白 否

5 蒸汽 大红R03 白 白 否

6 空气 淡灰B03 黄 黄 否

7 压缩空气 淡灰B03 黄 黄 否

8 氮气 中黄Y07 黑 黑 否

9 二氧化碳CO2 中黄Y07 黑 黑 是 10 真空 中黄Y07 黑 黑 否

11 NaOH 紫P02 白 白 是

12 盐酸 紫P02 白 白 是

13 硫酸 紫P02 白 白 是

14 天燃气 中黄Y07 黑 黑 是

15 苯类液体 棕YR05 白 白 是

16 二氧化硫SO2 中黄Y07 黑 黑 是

17 萘 棕YR05 白 白 是

18 废气 中黄Y07 黑 黑 否

19 液硫 棕YR05 白 白 是

20 2-萘酚 棕YR05 白 白 否

21 2,3-酸 棕YR05 白 白 否
