第一章 毕业设计要求
一 设计题目:
PLC自动门的控制装置系统
二 设计要求：
经分析设计任务，可知完成任务的实质就是控制电机的正反转。要实现自动控制首先要具备以下功能部件：光电检测开关，限位开关，超载保护开关，直流电机。
现确定电机与门扇轨道组成的系统，要实现电机正转——开门，电机反转——关门。
1）当有人由内到外或由外到内通过光电检测开关时，开关上有电流通过（光电检测开关是脉冲触发须对其自锁）由于开门限位开关常闭，所以线圈上有电通过，电动机正转，到达开门限位开关位置时，电机停止运行。
2）当自动门到开门限位开关位置时启动延时定时器8秒后，自动进入关门过程，电动机反转，当门移动到关门限位开关时，电机停止运行。
3）在关门过程中，当有人员由外到内或由内到外通过光电检测开关，应立即停止关门，并自动进入开门程序。
4）在门打开后的8秒等待时间内，若有人员由外至内或由内至外通过光电检测开关时，必须重新开始等待8秒后，再自动进入关门过程，以保证人员安全通过。

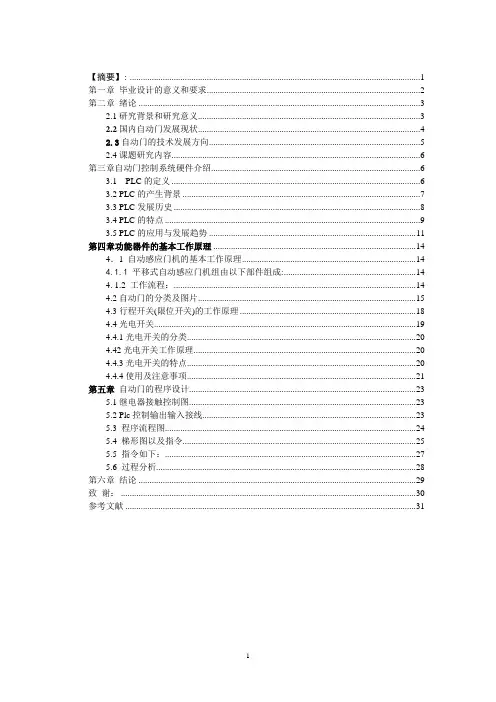

1 【摘要】: .................................................................................................................................... 1
第一章 毕业设计的意义和要求 ................................................................................................. 2
第二章 绪论 ................................................................................................................................ 3
2.1研究背景和研究意义 ..................................................................................................... 3
2.2国内自动门发展现状 ..................................................................................................... 4
2.3自动门的技术发展方向 ................................................................................................ 5
2.4课题研究内容 ................................................................................................................. 6
plc自动门系统控制编程实例
案例：
一、动作分析
人靠近自动门时，感应器X0为ON，Y0驱动电动机高速开门，碰到开门减速开关X1时，变为低速开门。碰到开门极限开关X2时电动机停转，开始延时。若在0.5s内感应器检测到无人，Y2起动电动机高速关门。碰到关门减速开关X4时，改为低速关门，碰到关门极限开关X5时电动机停转。在关门期间若感应器检测到有人，停止关门，T1延时0.5s后自动转换为高速开门。
二、硬件设计
根据前面的学习，再依据图中的标示，同学们可以自己画出输入及输出端口的分配，在这不加深述
三、顺序功能图的绘制
四、编程
1、选择序列起-保-停电路编程
2、选择序列结构的步进指令编程
可编程序控制器PLC在自动门控制上的应用
本文主要介绍运用FP1—C24可编程序控制器取代传统的继电器、接触器控制系统，实现自动门控制的过程。
关键词：PLC（可编程序控制器），自动门控制，梯形图
1序言
在银行、超市、办公楼、医院等公共建筑的入口，经常使用自动控制门控制系统，早期的制动门控制系统采用传统的继电器逻辑控制，由于这种控制方式存在许多弊端，随着PLC控制的兴起已逐渐被淘汰。
PLC英文全称Prougrammable Logic Controller，是一种数字运算操作系统，产生于20世纪60年代末期竞争激烈的美国汽车行业，是专为工业环境而设计的，它采用可编程的存储器，用来在其内部存储、执行逻辑运算、顺序控制、定时、计数运算等操作命令，已不仅仅是继电器控制传统意义上的逻辑控制，它通过数字式、模拟式的输入和输出控制各种机械或生产过程。他由五部分组成：中央处理器CPU；存储器；输入/输出接口；电源；编程器组成。
目前，PLC在小型化、大型化、大容量、强功能等方面有了质的飞跃，使PLC从最初的逻辑控制、顺序控制发展成为具有逻辑判断、定时、计数、记忆和算数运算、数据处理、联网通信及PID回路调节功能的现代PLC，它采用自左至右、自上至下循环扫描的工作方式。
PLC之所以有生命力，在于它更加适合工业现场的要求，可靠性高，强抗各种干扰能力，编程简单，安装使用维修方便，价格低长寿命。
与继电器比较，继电器线路是通过许多硬继电器和它们之间的连线达到的，控制功能包含在固定的线路中，功能专一，系统扩充必须变更硬接线，故灵活性差。
而PLC采用软件编程完成控制任务，编程时所用到的继电器为内部软继电器（从理论上讲，其触点数量无限，使用次数任意）。外部只须在端子上接入相应的输入/输出信号即可。同一台PLC，不改变硬件仅改变软件，就可适用各种控制，故通用性强。
日本松下公司FP系列PLC进入国内市场较晚，但因其品种规格齐全，功能完善，因此具有较好的工作前景。本控制就是根据PLC的上述特点采用日本松下FP1-C24型PLC完成的。
