SDS1000X-C系列
超级荧光示波器
数据手册-2020.02SDS1000X-C系列超级荧光示波器
产品综述
SDS1000X-C系列超级荧光示波器，拥有2通道和4通道两个系列，包括100MHz和200MHz带宽机型；2通道系列采用1片1GSa/s ADC芯片，4通道系列采用两片1GSa/s ADC芯片；通道全部开启时，每通道采样率500MSa/s，存储深度7Mpts；通道交织时，采样率1GSa/s,存储深度达14Mpts；最常用功能都采用人性化的一键式设计；采用SPO技术，具有优异的信号保真度：底噪低于业内同类产品，最小量程只有500μV /div; 创新的数字触发系统，触发灵敏度高，触发抖动小；波形捕获率高达200,000帧/秒(Sequence模式)，具有256级辉度等级及色温显示；支持丰富的智能触发、串行总线触发；标配解码功能，支持IIC、SPI、UART/RS232、CAN、LIN解码；支持历史模式（History）、顺序模式（Sequence）；具备丰富的测量和数学运算功能；1M点FFT可以得到非常细致的频率分辨率；14M全采样点的测量保证了测量精度和采样精度相同，毫无失真，是一款高性能经济型通用示波器。
4通道机型支持更多功能，包括：事件搜索和导航功能，快速定位到所定义的事件；支持波特图功能；支持USB任意波形发生器模块（选件），单通道，25MHz；支持USB WIFI适配器接入无线局域网（选件）；提供Web页面，无需安装驱动和客户端软件即可对仪器进行远程管理。特性与优点
智能触发:边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）
串行总线触发和解码，支持的协议IIC、SPI、UART/RS232、CAN、LIN
视频触发，支持HDTV
实习一 ：Cotex-M0与Cotex-M3的描述及比较
一．Cotex-M0处理器
1． Cotex-M0特点
最小的 ARM 处理器
Cortex-M0 在代码密度和能效比方面的优势意味着它能够顺理成章地在
很广大的应用领域里成为8/16 位系统经济实用的升级换代产品，同时它
还保留了与更强大的 Cortex-M3 和 Cortex-M4 处理器的工具及二进制向
上兼容性。对于需要更低功耗或更多设计选择的应用，完全兼容的
Cortex-M0+ 处理器是理想的候选产品。
低功耗
Cortex-M0 处理器在门数低于 12 K 时的能耗仅为 16µW/MHz（90LP 工
艺，最低配置），这都得益于该处理器是建立在 ARM 作为低能耗技术
的领导者以及超低能耗设备的主要推动者所具备的专业知识基础之上。
简单
由于仅有 56 个指令，您可以快速掌握整个 Cortex-M0 指令集及其对 C
语言友好的架构，使开发变得简单而快速。可供选择的具有完全确定性
的指令和中断计时使得计算响应时间十分容易。
优化的连接性
支持实现低能耗网络互联设备（如 Bluetooth Low Energy (BLE)、IEEE
802.15 和 Z-wave），尤其是那些需要通过增强数字功能以高效地进行预
处理和传输数据的模拟设备。
2． 以Cotex-M0为处理器的芯片
①．意法半导体 (ST) 公司的stm32f051xx系列 价格：5.50~6.00 元
STM32F051xx系列采用高性能的ARM Cortex™-M0的32位RISC内核，工作
于48兆赫兹 频率，高速的嵌入式闪存（FLASH最大64K字节，SRAM最大
8K字节），并广泛集成增强型外设和I/O口。 所有器件提供标准的通信
接口（最多两个I2Cs，两个SPI，一个I2S，1个HDMI CEC，两个
USART），一个12位ADC，一个12位DAC，最多五个通用16位定时器，一
个32位定时器和一个高级控制PWM定时器。
一 概述 CX1000医用B型超声诊断示教仪
一-1

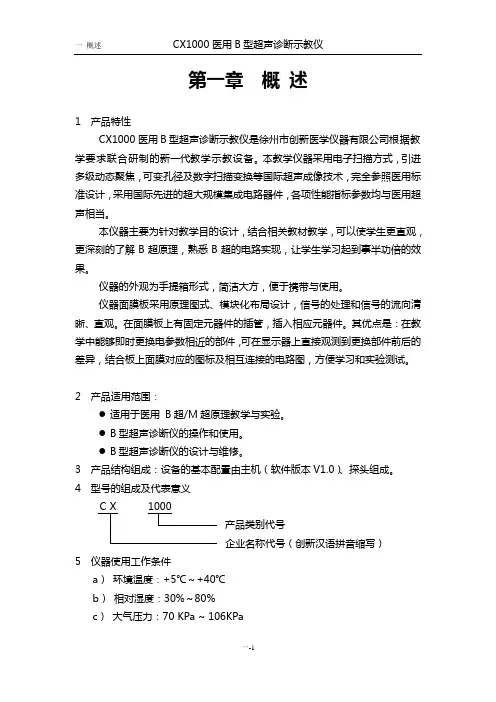

第一章 概 述
1 产品特性
CX1000医用B型超声诊断示教仪是徐州市创新医学仪器有限公司根据教学要求联合研制的新一代教学示教设备。本教学仪器采用电子扫描方式，引进多级动态聚焦，可变孔径及数字扫描变换等国际超声成像技术，完全参照医用标准设计，采用国际先进的超大规模集成电路器件，各项性能指标参数均与医用超声相当。
本仪器主要为针对教学目的设计，结合相关教材教学，可以使学生更直观，更深刻的了解B超原理，熟悉B超的电路实现，让学生学习起到事半功倍的效果。
仪器的外观为手提箱形式，简洁大方，便于携带与使用。
仪器面膜板采用原理图式、模块化布局设计，信号的处理和信号的流向清晰、直观。在面膜板上有固定元器件的插管，插入相应元器件。其优点是：在教学中能够即时更换电参数相近的部件，可在显示器上直接观测到更换部件前后的差异，结合板上面膜对应的图标及相互连接的电路图，方便学习和实验测试。
2 产品适用范围：
适用于医用 B超/M超原理教学与实验。
B型超声诊断仪的操作和使用。
B型超声诊断仪的设计与维修。
3 产品结构组成：设备的基本配置由主机（软件版本V1.0）、探头组成。
4 型号的组成及代表意义
ＣＸ 1000
产品类别代号
企业名称代号（创新汉语拼音缩写）
5 仪器使用工作条件
a） 环境温度：+5℃～+40℃
b） 相对湿度：30%～80%
c） 大气压力：70 KPa ~ 106KPa
d） 电源：AC220V±22V 50Hz±1Hz
e） 仪器应放置在无强电磁干扰的环境中,避免阳光直接照射。

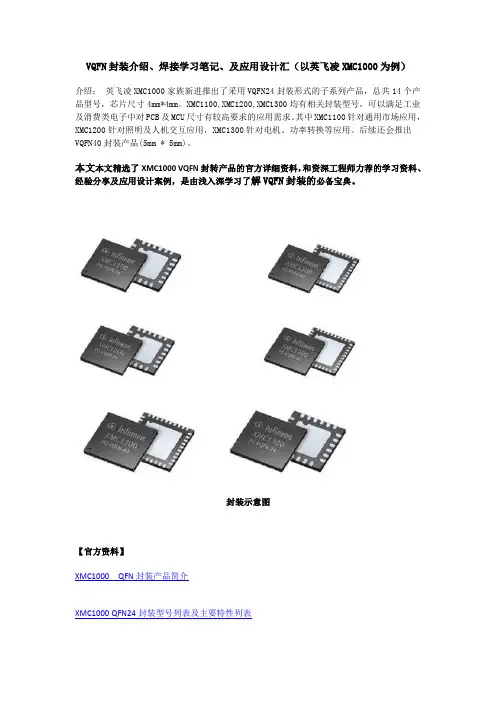

VQFN封装介绍、焊接学习笔记、及应用设计汇（以英飞凌XMC1000为例）
介绍： 英飞凌XMC1000家族新进推出了采用VQFN24封装形式的子系列产品，总共14个产
品型号，芯片尺寸4mm*4mm。XMC1100,XMC1200,XMC1300均有相关封装型号，可以满足工业
及消费类电子中对PCB及MCU尺寸有较高要求的应用需求。其中XMC1100针对通用市场应用，
XMC1200针对照明及人机交互应用，XMC1300针对电机、功率转换等应用。后续还会推出
VQFN40封装产品(5mm * 5mm)。
本文本文精选了XMC1000 VQFN封转产品的官方详细资料，和资深工程师力荐的学习资料、
经验分享及应用设计案例，是由浅入深学习了解VQFN封装的必备宝典。
封装示意图
【官方资料】
XMC1000 QFN封装产品简介
XMC1000 QFN24封装型号列表及主要特性列表
【VQFN学习笔记以及优质资料分享】
XMC1000 PCB设计资料
包含了XMC1100、XMC1200、XMC1300的PCB设计资料。
未雨绸缪，聊聊XMC1000系列即将推出的VQFN封装
理论结合实战经验细聊QFN封装
QFN封装的焊接方法及优缺点 QFN的英文全称是quad flat non-leaded package，无引线四方扁平封装(QFN) 是
具有外设终端垫以及一个用于机械和热量完整性暴露的芯片垫的无铅封装。
本文叙述了QFN封装的焊接方法及其优缺点。
手工焊接及DFN和QFN封装板级应用手册
英飞凌推出的系列 VQFN24封装形式的子系列产品，面对QFN封装大家提出了各种应用，
最近看到两篇文章，一片是大师级应用：DFN和QFN封装板级应用手册供大家设计参考。
另一篇就是屌丝级应用，如此迷你芯片，本来是不适合手工焊接，但是有时却又是必须的，
那就看看下面这篇文章，或许会对手工焊接有帮助！
QFN器件手工焊接五要素
