138-92311资料

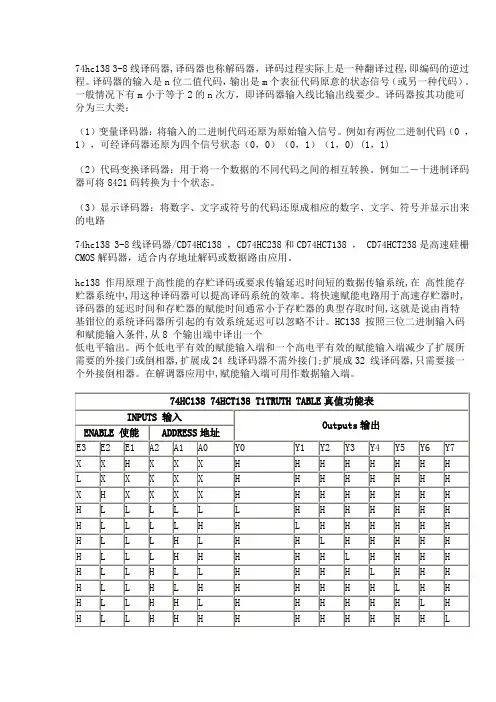

74hc138 3-8线译码器,译码器也称解码器，译码过程实际上是一种翻译过程,即编码的逆过程。译码器的输入是n位二值代码，输出是m个表征代码原意的状态信号（或另一种代码）。一般情况下有m小于等于2的n次方，即译码器输入线比输出线要少。译码器按其功能可分为三大类：

（1）变量译码器：将输入的二进制代码还原为原始输入信号。例如有两位二进制代码（0 ，1），可经译码器还原为四个信号状态（0，0）（0，1）（1，0) (1，1)

（2）代码变换译码器：用于将一个数据的不同代码之间的相互转换。例如二－十进制译码器可将8421码转换为十个状态。

（3）显示译码器：将数字、文字或符号的代码还原成相应的数字、文字、符号并显示出来的电路

74hc138 3-8线译码器/CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。

hc138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在 高性能存贮器系统中,用这种译码器可以提高译码系统的效率。将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个

低电平输出。两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。在解调器应用中,赋能输入端可用作数据输入端。

74HC138 74HCT138 T1TRUTH TABLE真值功能表

INPUTS 输入 Outputs输出 ENABLE 使能 ADDRESS地址

E3 E2 E1 A2 A1 A0 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7

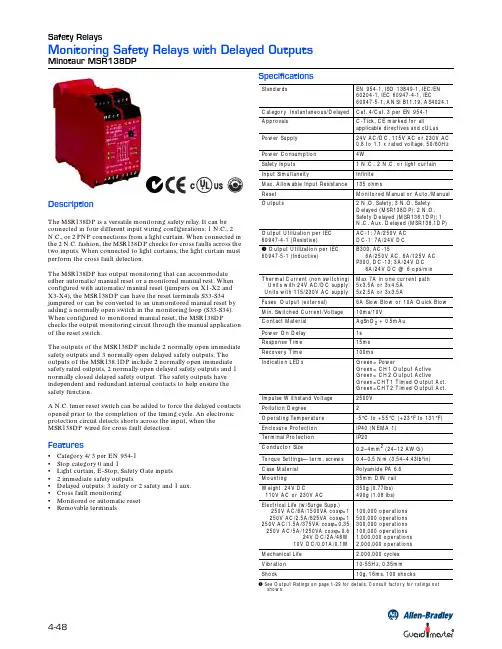

4-48Safety RelaysMonitoring Safety Relays with Delayed OutputsMinotaur MSR138DP

DescriptionThe MSR138DP is a versatile monitoring safety relay. It can be connected in four different input wiring configurations: 1 N.C., 2 N.C., or 2 PNP connections from a light curtain. When connected in the 2 N.C. fashion, the MSR138DP checks for cross faults across the two inputs. When connected to light curtains, the light curtain must perform the cross fault detection.The MSR138DP has output monitoring that can accommodate either automatic/manual reset or a monitored manual rest. When configured with automatic/manual reset (jumpers on X1-X2 and X3-X4), the MSR138DP can have the reset terminals S33-S34 jumpered or can be converted to an unmonitored manual reset by adding a normally open switch in the monitoring loop (S33-S34). When configured to monitored manual reset, the MSR138DP checks the output monitoring circuit through the manual application of the reset switch.The outputs of the MSR138DP include 2 normally open immediate safety outputs and 3 normally open delayed safety outputs. The outputs of the MSR138.1DP include 2 normally open immediate safety rated outputs, 2 normally open delayed safety outputs and 1 normally closed delayed safety output. The safety outputs have independent and redundant internal contacts to help ensure the safety function.A N.C. timer reset switch can be added to force the delayed contacts opened prior to the completion of the timing cycle. An electronic protection circuit detects shorts across the input, when the MSR138DP wired for cross fault detection.Features•Category 4/3 per EN 954-1•Stop category 0 and 1•Light curtain, E-Stop, Safety Gate inputs•2

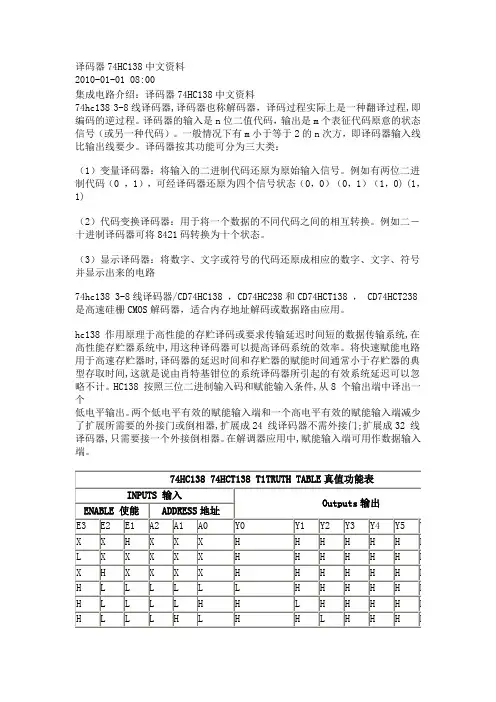

译码器74HC138中文资料

2010-01-01 08:00

集成电路介绍：译码器74HC138中文资料

74hc138 3-8线译码器,译码器也称解码器，译码过程实际上是一种翻译过程,即编码的逆过程。译码器的输入是n位二值代码，输出是m个表征代码原意的状态信号（或另一种代码）。一般情况下有m小于等于2的n次方，即译码器输入线比输出线要少。译码器按其功能可分为三大类：

（1）变量译码器：将输入的二进制代码还原为原始输入信号。例如有两位二进制代码（0 ，1），可经译码器还原为四个信号状态（0，0）（0，1）（1，0) (1，1)

（2）代码变换译码器：用于将一个数据的不同代码之间的相互转换。例如二－十进制译码器可将8421码转换为十个状态。

（3）显示译码器：将数字、文字或符号的代码还原成相应的数字、文字、符号并显示出来的电路

74hc138 3-8线译码器/CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。

hc138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在

高性能存贮器系统中,用这种译码器可以提高译码系统的效率。将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个

低电平输出。两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。在解调器应用中,赋能输入端可用作数据输入端。

74HC138 74HCT138 T1TRUTH TABLE真值功能表

INPUTS 输入 Outputs输出 ENABLE 使能 ADDRESS地址

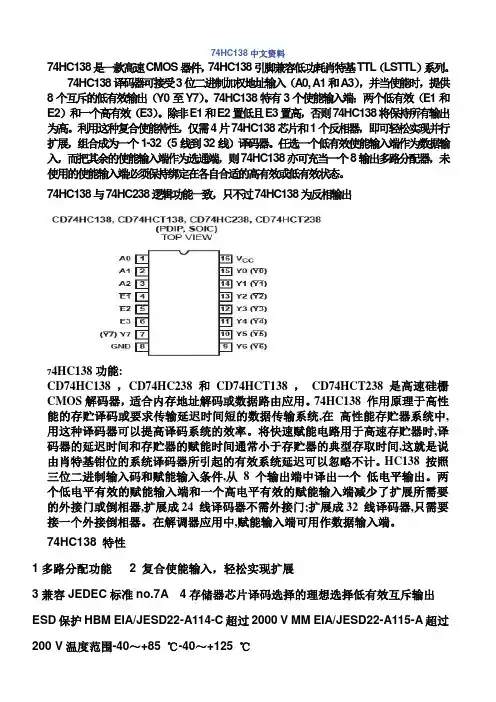

74HC138中文资料

74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。

74HC138译码器可接受3位二进制加权地址输入（A0, A1和A3），并当使能时，提供8个互斥的低有效输出（Y0至Y7）。74HC138特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。利用这种复合使能特性，仅需4片74HC138芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到32线）译码器。任选一个低有效使能输入端作为数据输入，而把其余的使能输入端作为选通端，则74HC138亦可充当一个8输出多路分配器，未使用的使能输入端必须保持绑定在各自合适的高有效或低有效状态。

74HC138与74HC238逻辑功能一致，只不过74HC138为反相输出

74HC138功能:

CD74HC138 ，CD74HC238和CD74HCT138 ， CD74HCT238是高速硅栅CMOS解码器，适合内存地址解码或数据路由应用。74HC138 作用原理于高性能的存贮译码或要求传输延迟时间短的数据传输系统,在 高性能存贮器系统中,用这种译码器可以提高译码系统的效率。将快速赋能电路用于高速存贮器时,译码器的延迟时间和存贮器的赋能时间通常小于存贮器的典型存取时间,这就是说由肖特基钳位的系统译码器所引起的有效系统延迟可以忽略不计。HC138 按照三位二进制输入码和赋能输入条件,从8 个输出端中译出一个 低电平输出。两个低电平有效的赋能输入端和一个高电平有效的赋能输入端减少了扩展所需要的外接门或倒相器,扩展成24 线译码器不需外接门;扩展成32 线译码器,只需要接一个外接倒相器。在解调器应用中,赋能输入端可用作数据输入端。

74HC138 特性

1多路分配功能 2 复合使能输入，轻松实现扩展
