弹性力学中的弹性模量

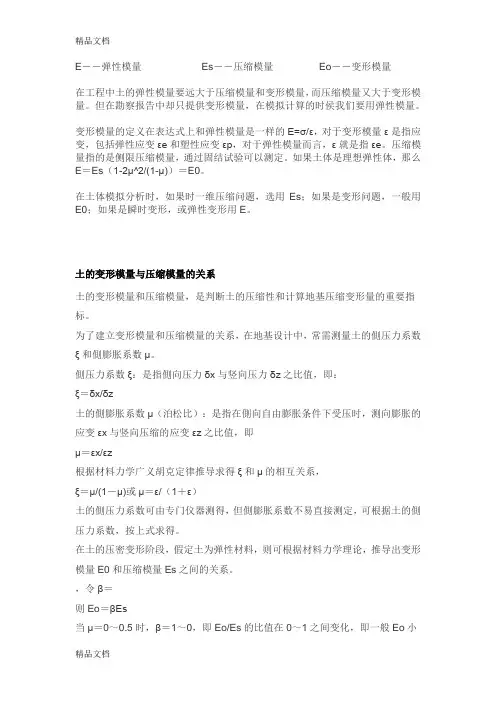

E－－弹性模量 Es－－压缩模量 Eo－－变形模量

在工程中土的弹性模量要远大于压缩模量和变形模量，而压缩模量又大于变形模量。但在勘察报告中却只提供变形模量，在模拟计算的时侯我们要用弹性模量。

变形模量的定义在表达式上和弹性模量是一样的E=σ/ε，对于变形模量ε是指应变，包括弹性应变εe和塑性应变εp，对于弹性模量而言，ε就是指εe。压缩模量指的是侧限压缩模量，通过固结试验可以测定。如果土体是理想弹性体，那么E＝Es（1-2μ^2/(1-μ)）＝E0。

在土体模拟分析时，如果时一维压缩问题，选用Es；如果是变形问题，一般用E0；如果是瞬时变形，或弹性变形用E。

土的变形模量与压缩模量的关系

土的变形模量和压缩模量，是判断土的压缩性和计算地基压缩变形量的重要指标。

为了建立变形模量和压缩模量的关系，在地基设计中，常需测量土的側压力系数ξ和側膨胀系数μ。

側压力系数ξ：是指側向压力δx与竖向压力δz之比值，即：

ξ＝δx/δz

土的側膨胀系数μ（泊松比）：是指在側向自由膨胀条件下受压时，测向膨胀的应变εx与竖向压缩的应变εz之比值，即

μ＝εx/εz

根据材料力学广义胡克定律推导求得ξ和μ的相互关系，

ξ＝μ/(1－μ)或μ＝ε/（1＋ε）

土的側压力系数可由专门仪器测得，但側膨胀系数不易直接测定，可根据土的側压力系数，按上式求得。

在土的压密变形阶段，假定土为弹性材料，则可根据材料力学理论，推导出变形模量E0和压缩模量Es之间的关系。

，令β＝

则Eo＝βEs

当μ＝0～0.5时，β＝1～0，即Eo/Es的比值在0～1之间变化，即一般Eo小

于Es。但很多情况下Eo/Es 都大于1。其原因为：一方面是土不是真正的弹性体，并具有结构

性；另一方面就是土的结构影响；三是两种试验的要求不同；

μ、β的理论换算值

土的种类 μ β

碎石土 0.15～0.20 0.95～0.90

1、弹性模量：

（1）定义

弹性模量：材料在弹性变形阶段内，正应力和对应的正应变的比值。

材料在弹性变形阶段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为弹性模量。

“弹性模量”是描述物质弹性的一个物理量，是一个总称，包括“杨氏模量”、“剪切模量”、“体积模量”等。所以，“弹性模量”和“体积模量”是包含关系。

一般地讲，对弹性体施加一个外界作用（称为“应力”）后，弹性体会发生形状的改变（称为“应变”），“弹性模量”的一般定义是：应力除以应变。例如：

线应变——对一根细杆施加一个拉力F，这个拉力除以杆的截面积S，称为“线应力”，杆的伸长量dL除以原长L，称为“线应变”。线应力除以线应变就等于杨氏模量E=( F/S)/(dL/L)

剪切应变——对一块弹性体施加一个侧向的力f（通常是摩擦力），弹性体会由方形变成菱形，这个形变的角度a称为“剪切应变”，相应的力f除以受力面积S称为“剪切应力”。剪切应力除以剪切应变就等于剪切模量G=( f/S)/a

体积应变——对弹性体施加一个整体的压强p，这个压强称为“体积应力”，弹性体的体积减少量(-dV)除以原来的体积V称为“体积应变”，体积应力除以体积应变就等于体积模量: K=P/(-dV/V) 在不易引起混淆时，一般金属材料的弹性模量就是指杨氏模量，即正弹性模量。 单位：E（弹性模量）吉帕（GPa）

（2）影响因素

弹性模量是工程材料重要的性能参数，从宏观角度来说，弹性模量是衡量物体抵抗弹性变形能力大小的尺度，从微观角度来说，则是原子、离子或分子之间键合强度的反映。

凡影响键合强度的因素均能影响材料的弹性模量，如键合方式、晶体结构、化学成分、微观组织、温度等。因合金成分不同、热处理状态不同、冷塑性变形不同等，金属材料的杨氏模量值会有5%或者更大的波动。

但是总体来说，金属材料的弹性模量是一个对组织不敏感的力学性能指标，合金化、热处理（纤维组织）、冷塑性变形等对弹性模量的影响较小，温度、加载速率等外在因素对其影响也不大，所以一般工程应用中都把弹性模量作为常数。

材料的“模量”一般前面要加说明语，如弹性模量、压缩模量、剪切模量、截面模量等。这些都是与变形有关的一种指标。

杨氏模量(Young's Modulus)：

杨氏模量就是弹性模量,这是材料力学里的一个概念。对于线弹性材料有公式σ(正应力)＝Eε(正应变)成立，式中σ为正应力，ε为正应变，E为弹性模量，是与材料有关的常数，与材料本身的性质有关。杨（ThomasYoung1773～1829）在材料力学方面，研究了剪形变，认为剪应力是一种弹性形变。 1807年，提出弹性模量的定义，为此后人称弹性模量为杨氏模量。钢的杨氏模量大约为2×1011N·m-2，铜的是1.1×1011 N·m-2。

弹性模量（Elastic Modulus）E：

弹性模量E是指材料在弹性变形范围内(即在比例极限内)，作用于材料上的纵向应力与纵向应变的比例常数。也常指材料所受应力如拉伸，压缩，弯曲，扭曲，剪切等）与材料产生的相应应变之比。

弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。在工程上，弹性模量则是材料刚度的度量，是物体变形难易程度的表征。

弹性模量E在比例极限内，应力与材料相应的应变之比。对于有些材料在弹性范围内应力-应变曲线不符合直线关系的，则可根据需要可以取切线弹性模量、割线弹性模量等人为定义的办法来代替它的弹性模量值。根据不同的受力情况，分别有相应的拉伸弹性模量modulus

of elasticity for tension (杨氏模量)、剪切弹性模量shear modulus of elasticity (刚性模量)、体积弹性模量、压缩弹性模量等。

剪切模量G(Shear Modulus)：

剪切模量是指剪切应力与剪切应变之比。剪切模数G=剪切弹性模量G=切变弹性模量G 切变弹性模量G，材料的基本物理特性参数之一，与杨氏(压缩、拉伸)弹性模量E、泊桑比ν并列为材料的三项基本物理特性参数，在材料力学、弹性力学中有广泛的应用。

弹性力学中的弹性模量和波速

弹性力学是研究物质在受力作用下发生形变而能够恢复原状的力学学科。在弹性力学中，弹性模量和波速是两个重要的物理参数，它们对于物质的弹性性质具有重要的影响。

1. 弹性模量的基本概念

弹性模量是衡量固体物质抵抗外力变形的能力的物理量。一般情况下，弹性模量可以分为三种：杨氏模量、剪切模量和体积模量。杨氏模量是测量物体在拉伸或压缩状态下的变形程度，剪切模量则是测量物体发生剪切变形的能力，而体积模量则是衡量物体在各个方向上的变形程度。这三种弹性模量可以根据物体固有的物理性质进行计算。

2. 杨氏模量与波速的关系

杨氏模量和波速之间存在着密切的关系。根据弹性力学的基本原理，波速等于杨氏模量除以物质密度的平方根。波速可以分为纵波速和横波速，分别对应物质的纵波和横波传播速度。纵波速指的是沿着物体传播的振动方向传播的波，而横波速则是垂直于振动方向传播的波。根据弹性模量和波速之间的关系，可以通过测量波速来间接计算出物质的弹性模量。

3. 弹性模量的应用

弹性模量在现实生活中有着广泛的应用。杨氏模量是材料强度和刚度的重要指标，因此被广泛应用于工程材料的选用。例如，在设计建筑结构和桥梁时，需要根据所用材料的弹性模量来选择适当的材料，以确保结构的稳定性和可靠性。此外，弹性模量还被应用于材料的加工和变形研究中。通过测量变形前后物体的长度或体积，可以计算出物体的弹性模量，从而对物体的强度和刚度进行评估。

4. 波速对物质性质的影响 波速是物质性质的重要指标之一。不同物质的波速是不同的，这是由于其内部分子或原子间的结构和相互作用不同所致。例如，声波的传播速度在不同的材料中存在显著差异，这主要取决于材料的密度和弹性模量。声波在固体中传播的速度一般比在液体和气体中快，这是因为固体具有更高的弹性模量和密度。

在工程中，波速也是一个重要的参数。根据波速的不同，可以对不同材料的性质进行评估和分析。例如，在地震工程中，波速的测量可以帮助研究人员预测地震波的传播速度和地震波传播路径，从而评估结构的抗震性能。
