护坡工程施工技术交底

  • 格式：doc
  • 大小：47.00 KB
  • 文档页数：6

施工技术交底记录

编号

工程名称 项城市农投·金城项目 交底日期 2021.4.1

交底提要 护坡工程施工技术交底

交底内容：

一、施工准备

1．现场准备

（1）施工用临水、临电接入场内，做好现场排水、排污。

（2）接好施工临时用电和夜间施工照明灯具，线路应按要求敷设；在基坑边上口设好防护栏杆，垫好开挖坡道；做好基坑排水工作。

（3）规划出通行道路，施工机械进入现场所经过的道路及卸车设施等，应事先经过检查复核，必要时根据具体情况进行硬化等措施，做好基坑边防护，设置1500mm高的防护栏杆并封挂安全立网进行封闭，底杆距地面500-600mm，立杆间距2000mm。

2．主要劳动力、施工机械

（1）项目经理部组织好值班人员，每天必须有专职负责人24小时值班。

（2）组织施工队20人，分两班轮流跟班作业清土、修坡。

（3）开挖前由专职安全员对护坡施工人员进行安全教育。

（4）主要施工机械和设备：混凝土喷射机、钢筋切割机、空压机、水准仪。

二、施工工艺

1、工艺流程：

基坑开挖后修坡 搭设双排脚手架 土钉施工（钢筋插筋） 挂设并固定镀锌铅丝网片 渗水管安装 喷射C20细石混凝土（养护）

（1）机械开挖后应辅以修整坡面使坡面平整，清扫浮土杂物和基坑顶部及坑底杂物。

（2）搭设双排钢管架，先把地面松土打夯两遍后安装脚手架，脚手架底座采用脚手板板作为垫板，防止脚手架在松土上下沉。脚手架立杆间距1.5m，架子宽度间距1.2m，横杆高度为1.5m，搭架高度应超过边坡顶1.5m，搭设脚手架与边坡面楔紧。

（3）土钉施工（钢筋插筋）：用1米长三级螺纹Φ12@1000×1000，长度1000mm 审核人 交底人 接受交底人

施工技术交底记录

编号

工程名称 项城市农投·金城项目 交底日期 2021.4.1

交底提要 护坡工程施工技术交底

钢筋棍钉入土中，采用锤击式击入坡顶土中，端头露出坡面60mm。沿坡面长度方向在钢筋插筋端头绑扎φ6钢筋骨架。施工插筋时（钢筋骨架），应尽量垂直于坡面锤击插筋。

（4）为防止降雨后雨水渗入地表对边坡产生侧压力致使边坡失稳坍塌，在坡面层设置两道直径为Ф20mm的PVC渗水管，其中第一道距离槽底100mm, 竖直方向布置两道，间距1.5m，水平向每3m一道，先用钻机成孔，渗水管埋设的端头用土工布塞堵后安装入孔内，入土长度500mm，结构面外露50mm,埋设角度5-8度。

（5）挂网：在修好的边坡坡面上，按各坡面设计要求在钢筋土钉上挂一层8#丝φ2@60×60镀锌铅丝网，铅丝网用扎丝绑扎在土钉钢筋上，钢筋搭接要牢，挂网时确保有保护层，见图2。

（6）为防止土体崩解，渗水管施工完毕后必须立即喷射（干硬性）C20细石混凝土，其喷射压力为0.3～0.5mPa，厚为60 mm，细石采用瓜米石，最大骨料不大于10 mm。喷射机喷射口离坡面60～100cm，应不断调角度以确保喷射混凝土面层与土体密实。喷射完毕终凝2h 后，应浇水养护。

2、喷射前做法

（1）挡土墙砌筑完工后应尽快按程序喷射边坡砼，以尽量缩短边壁土体的裸露时间。

（2）网片钢筋安装过程中采用人力将土钉直接打入土中，深度不小于0.7米，边挂网边加固，确保网片的牢固不往下坠落。钢筋网片上翻1米与压条筋等绑扎牢固，形成一个整体面板共同受力。当固定钢筋过程中遇到障碍物需调整位置，不得损害支护结构设计原定的安全程度。

3、喷射面层混凝土

（1）在喷射混凝土前，先按设计要求绑扎、固定钢板网。面层内的钢板网片应符合设计规定的保护层厚度要求。

（2）喷射混凝土为C20细石混凝土，混凝土面层厚80-100mm，喷射混凝土水灰比为0.6，砂率为38%，水泥、砂、石重量比为1：1.98：3.23。喷射混凝 审核人 交底人 接受交底人

施工技术交底记录

编号

工程名称 项城市农投·金城项目 交底日期 2021.4.1

交底提要 护坡工程施工技术交底

土所用水泥为32.5级水泥，喷射混凝土内粗骨料最大料径不宜超过15mm。

（3）为保证喷射混凝土厚度均匀，并达到的设计值，可在边壁上隔一定距离打入垂直短钢筋段作为厚度标志。喷射混凝土的射距宜保持在0.8～1.5m范围内，并使射流垂直于壁面。

（4）每施工300m2喷锚网墙面层，应制作一组喷射用砼试块，每组试块不少于3块。

4、边坡排水孔施工

边坡排水孔采用φ50PVC，入土深度不少于0.7米，间距@1.5～2.0m，排水孔倾角15°，确保边坡的水不在土层内膨胀，避免边坡开裂、跨蹋。

三、质量保证措施

1．预防基坑泡水措施

基坑上口外1000mm位置采用页岩砖砌筑200mm高120mm厚档水沿，基坑开挖至基底后，在基坑周围设置300mm宽250mm深排水沟，每隔50m设置集水井，采用潜水泵将集水坑内部雨水汇集至边坡上口排水沟，而后排入基坑西侧市政管网内。

2．预防边坡塌方措施

（1）做好地面排水措施，避免在影响边坡稳定的范围内积水，造成边坡塌方。

（2）基坑随深度的加深，密切注意观察所有降水设备的运行情况，及时排除故障，确保基坑呈现无水状态下作业，若有局部湿土或地面水及排出水局部影响，采用设置排水明沟及集水坑，迅速用泵排除积水，使基坑始终处于无水状态。

3．预防边坡滑坡措施

（1）加强地质勘察和调查研究，注意地形、地貌、地质构造、滑坡迹象及地表、地下水流向和分布。

（2）施工中禁止在坡脚处取土、在坡体上弃土或堆放材料。

（3）发现滑坡裂缝，应及时填平夯实；沟渠开裂渗水，要及时修复。

审核人 交底人 接受交底人

施工技术交底记录

编号

工程名称 项城市农投·金城项目 交底日期 2021.4.1

交底提要 护坡工程施工技术交底

四、安全要求

（1）在边坡支护前进行安全技术交底，把“安全生产，预防为主”的指导思想灌输到每个职工心中。

（2）加强对安全技术措施实施情况的监督检查，由专职安全员检查各项安全技术措施的实施情况，及时纠正违反安全技术措施的行为。

（3）加强对机械施工人员及配合人员的安全教育，严格按安全操作规程施工。

（4）由专人负责场内外的文明施工保洁工作，加强对运输通道的保护修复工作。

（5）供、配电系统用的电力开关柜、动力配电箱安放要牢固稳妥。

（6）各种电气设备、线路、配电箱必须按要求配置，非电工禁止随意动用。

（7）进入施工现场必需戴安全帽，统一服装。

（8）认真贯彻执行文明施工管理细则，提高企业施工管理水平及施工人员素质，统一规划、科学布置，创造一个文明、整洁的工地。

五、应急措施

（1）在土方挖到淤泥层以下后，场地内保证有一台挖土机可以随时调用，如发现开挖后，坡顶位移呈增大趋势且不收敛，立即用挖土机挖土向坡脚回填反压，直至位移稳定再采取加固措施而后再继续开挖。

（2）平时备好编织袋、木板等相关的应急材料。注浆设备，挖掘机、吊车、汽车随时调用。

（3）基坑开挖期间派工人跟踪，发生漏水与流砂情况立即处理。一旦发现位移增大不稳定时，可用砂袋回填反压。整个支护施工过程必须与设计人员保持联系，及时共同处理各种问题。

（4）一但出现紧急情况，立即启动应急预案，实行逐级上报 ，施工人员向自己的施工队长汇报，队长队伍向总承包施工经理或安全负责人汇报，总承包向业主汇报，不得越级汇报。 审核人 交底人 接受交底人

施工技术交底记录

编号

工程名称 项城市农投·金城项目 交底日期 2021.4.1

交底提要 护坡工程施工技术交底

（5）施工前进行一次应急演练，施工过程中再进行一次应急演练，确保每个施工作业人员熟悉应急处理流程。 审核人 交底人 接受交底人

本表由施工单位填写，交底单位与接受交底单位各存一份。

合集下载

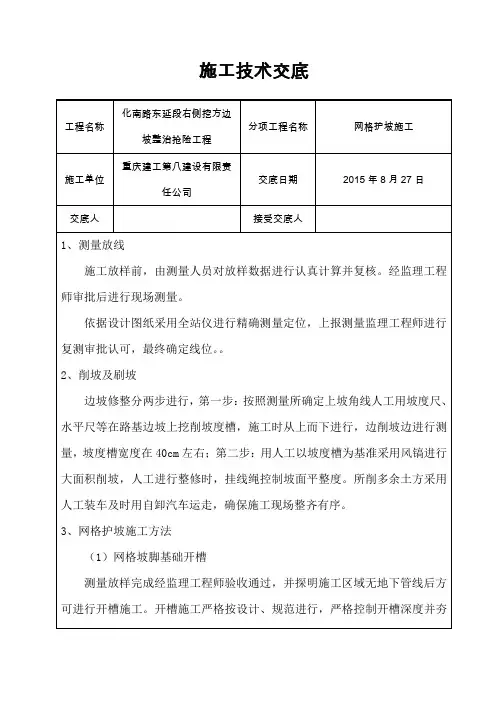

施工技术交底(网格护坡)

施工技术交底(网格护坡)

施工技术交底

工程名称 化南路东延段右侧挖方边坡整治抢险工程 分项工程名称 网格护坡施工

施工单位 重庆建工第八建设有限责任公司 交底日期 2015年8月27日

交底人 接受交底人

1、测量放线

施工放样前，由测量人员对放样数据进行认真计算并复核。经监理工程师审批后进行现场测量。

依据设计图纸采用全站仪进行精确测量定位，上报测量监理工程师进行复测审批认可，最终确定线位。。

2、削坡及刷坡

边坡修整分两步进行，第一步：按照测量所确定上坡角线人工用坡度尺、水平尺等在路基边坡上挖削坡度槽，施工时从上而下进行，边削坡边进行测量，坡度槽宽度在40cm左右；第二步：用人工以坡度槽为基准采用风镐进行大面积削坡，人工进行整修时，挂线绳控制坡面平整度。所削多余土方采用人工装车及时用自卸汽车运走，确保施工现场整齐有序。

3、网格护坡施工方法

（1）网格坡脚基础开槽

测量放样完成经监理工程师验收通过，并探明施工区域无地下管线后方可进行开槽施工。开槽施工严格按设计、规范进行，严格控制开槽深度并夯实。

（2）修整边坡

待基础砼达设计强度后进行边坡修整，测量挂线后用人工进行削坡，局施工技术交底

工程名称 化南路东延段右侧挖方边坡整治抢险工程 分项工程名称 网格护坡施工

施工单位 重庆建工第八建设有限责任公司 交底日期 2015年8月27日

交底人 接受交底人

部比较厚的地方用挖掘机进行施工，不得超挖，施工过程中预留10cm厚人工进行修整，保证坡面压实度符合设计要求，用自制坡度尺进行坡度控制，保证成型坡度符合设计要求。

（3）钢筋制安

钢筋在施工前，由工程技术人员根据经过图纸会审后的设计图纸，统计计算出各种规格型号的钢筋和数量，提出釆购计划。

钢筋进场时必须有出厂厂家、出厂合格证、出厂批号等质量证明书。

钢筋材料堆放要离地面20cm以上，露天堆放要用防雨布遮盖好，防止雨淋和污染。

钢筋外观检查：热轧钢筋的表面不得有裂缝，结疤和折叠。钢筋的外形尺寸应符合GB1499-98的规定。

防护工程——护坡、砌石施工安全技术交底

防护工程——护坡、砌石施工安全技术交底

第 1 页 共 2 页 护坡、砌石施工安全技术交底

护坡、砌石施工安全要求：

一、一般安全措施

1.参加施工的人员，必须接受安全教育，掌握和严格执行锥、护坡施工机具的安全操作规程。

2.施工时现场应有专人负责，统一指挥，相互配合，施工现场不得让无关的闲杂人员进入。

3.工地安全员应随时检查、监督现场安全措施的落实情况。

4.进入施工现场的人员必须正确配戴安全帽，不得穿拖鞋，严禁酒后作业，严禁在作业中嬉戏、打闹。

二、施工安全措施：

1.施工石材的质量和规格应符合设计规定，现场搅拌的砂浆质量应符合规范要求。

2.护坡施工前，应对坡面刷铺整平后方可铺砌。

3.砌石必须自下而上进行，片石改小不得在护坡上进行；护坡砌筑时，底下严禁站人，往上运石块，坡道应坚固，并设防滑措施。

4.抹面、勾缝作业必须先上后下，严禁在砌筑好的坡面上行走，上下必须用爬梯或经专门搭设的坡道。

5.护坡施工前应探明现场的地下管线情况，若发现有地下管线需设置警示标志，施工中应注意防护并严禁使用机械挖土；若有树根必须清除。

6.施工过程中，为防止边坡坍塌，应边开挖，并在临近线路一侧备编织袋装土应急。

7.施工过程中应做好现场临时排水，防止水土流失导致坡面垮塌。

8.砂浆拌和机应安置稳妥，开机前必须确认各装置牢固可靠，操作灵活；运转中不得用手或木棒等伸进筒内清理筒口的灰浆。

9.砂浆拌和机、电动夯式打夯机等施工机具作业中如发生故障，应立即切断电源，砂浆机应将拌和筒内砂浆倒出，所有施工机具停用时，应切断电源。

10.现场机械施工时，无关人员不得靠近机械，挖掘机挖斗回旋半径范围内不得有人员停留或通过。

11.坡顶施工时，必须在顶部边缘往外1米处设牢固的防护栏杆、施工警示标志、交通安全标志，拉设安全隔离带，悬挂夜间警示红灯，防止过往行人车辆坠落。

12.夏季作业应严格遵守防暑降温安全技术交底要求，防止中暑事故发生。

13.现场临时用电应严格执行临时用电安全技术交底要求，所有电线不得撕拉乱接，所有施工机具的电气部分，使用前必须仔细检查，确保安全后方可使用。

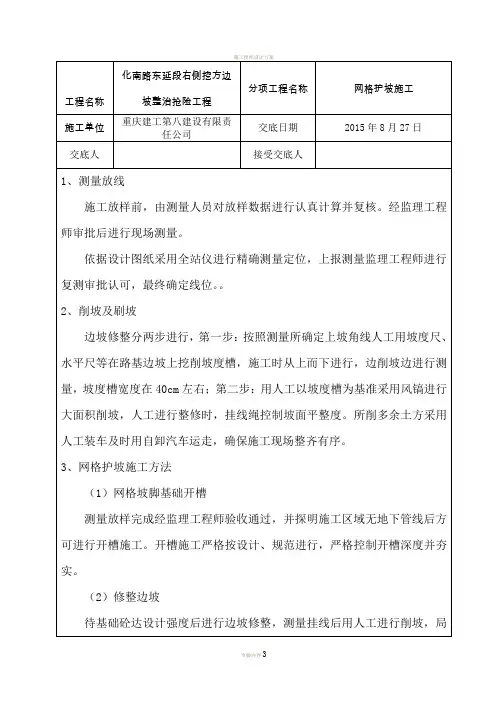

施工技术交底(网格护坡) 2

施工技术交底(网格护坡) 2

施工组织设计方案

页脚内容3

工程名称 化南路东延段右侧挖方边坡整治抢险工程 分项工程名称 网格护坡施工

施工单位 重庆建工第八建设有限责任公司 交底日期 2015年8月27日

交底人 接受交底人

1、测量放线

施工放样前，由测量人员对放样数据进行认真计算并复核。经监理工程师审批后进行现场测量。

依据设计图纸采用全站仪进行精确测量定位，上报测量监理工程师进行复测审批认可，最终确定线位。。

2、削坡及刷坡

边坡修整分两步进行，第一步：按照测量所确定上坡角线人工用坡度尺、水平尺等在路基边坡上挖削坡度槽，施工时从上而下进行，边削坡边进行测量，坡度槽宽度在40cm左右；第二步：用人工以坡度槽为基准采用风镐进行大面积削坡，人工进行整修时，挂线绳控制坡面平整度。所削多余土方采用人工装车及时用自卸汽车运走，确保施工现场整齐有序。

3、网格护坡施工方法

（1）网格坡脚基础开槽

测量放样完成经监理工程师验收通过，并探明施工区域无地下管线后方可进行开槽施工。开槽施工严格按设计、规范进行，严格控制开槽深度并夯实。

（2）修整边坡

待基础砼达设计强度后进行边坡修整，测量挂线后用人工进行削坡，局施工组织设计方案

页脚内容3

工程名称 化南路东延段右侧挖方边坡整治抢险工程 分项工程名称 网格护坡施工

施工单位 重庆建工第八建设有限责任公司 交底日期 2015年8月27日

交底人 接受交底人

部比较厚的地方用挖掘机进行施工，不得超挖，施工过程中预留10cm厚人工进行修整，保证坡面压实度符合设计要求，用自制坡度尺进行坡度控制，保证成型坡度符合设计要求。

（3）钢筋制安

钢筋在施工前，由工程技术人员根据经过图纸会审后的设计图纸，统计计算出各种规格型号的钢筋和数量，提出釆购计划。

钢筋进场时必须有出厂厂家、出厂合格证、出厂批号等质量证明书。

钢筋材料堆放要离地面20cm以上，露天堆放要用防雨布遮盖好，防止雨淋和污染。

(完整版)护坡施工安全技术交底

(完整版)护坡施工安全技术交底

完整版)护坡施工安全技术交底

护坡施工安全技术交底（完整版）

1.引言

本文档旨在对护坡施工过程中的安全技术要点进行交底。通过正确的安全操作，保障施工人员的身体健康，并确保施工质量和进度的顺利进行。

2.护坡施工前的准备工作

在进行护坡施工前，需要做好以下准备工作：

完善施工计划与方案，确保施工流程的合理性和可行性；

对施工现场进行全面的安全检查，确保没有隐患存在；

提前准备好必要的施工设备和材料，并确保其正常运行。

3.护坡施工中的安全措施

3.1.施工人员的安全

施工人员必须穿戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等；

施工人员需经过专业培训，并掌握相关施工技能；

施工现场必须明确划定安全区域，并设置标识牌提醒人员注意安全；

施工人员禁止随意攀爬边坡，以防坡体滑坡和意外伤害。

3.2.施工设备和机械的安全

施工设备和机械必须经过定期检修和维护，确保正常运行；

操作人员必须熟悉设备和机械的使用说明书，并按照规定的操作流程进行操作；

使用施工设备和机械时，必须确保周围人员的安全，并遵循相关的操作安全规范。

3.3.施工现场的安全

施工现场必须保持整洁有序，及时清理施工垃圾和杂物； 施工现场必须有专人负责监督安全管理，并及时解决安全问题；

禁止在施工现场乱堆放材料，以免造成安全隐患。

4.护坡施工后的安全措施

4.1.施工质量的检查

施工结束后，必须进行护坡的质量检查，确保护坡的稳定性和牢固性；

如发现施工质量问题，应及时采取相应措施进行修复。

4.2.施工人员的安全教育

施工结束后，要对施工人员进行安全教育，总结经验教训，并提出改进意见；

有效的安全教育可以提高施工人员的安全意识，减少事故发生的可能性。

5.总结

通过本文档的技术交底，我们加强了对护坡施工中的安全要点的认识和理解。在实际施工中，我们将严格按照安全措施进行操作，确保施工质量和施工人员的安全。只有在方案和技术要求的基础上，才能提高护坡施工的效率和安全性。
