碎部测量记录表

碎部面积量算表（示例）

图幅号：F-49-71-（25） 仪器类型及号码：KP-90 0311 面积单位：亩（0.0） 表8-8

控制区编号 （三） 求积仪安置比例尺 387.36726

平差后控制区面积P3 6927.2 允许误差0.08315P 25.8

各碎部面积之和∑P4 6918.5 消差系数K3= P3/∑P4 1.001257

闭合差△P=∑P4- P3 -8.7

权属单位 图斑号 地类编号 各次测量值 平均值P4 平差后面积

P5= P4 ×K3 扣除面积 地类面积 坡度分级 不参加平差图斑P6 线状地物P7

A村 1 113 4870.7 4872.2 4878.4 8.0 4870.4 Ⅰ

4873.7

县公路局 2 262 388.6 387.8 388.4 388.4

387.1

B村 3 154 22.5 22.2 22.2 22.2

21.8

4 114 42.0 41.2 41.2 41.2 Ⅱ

40.5

5 115 171.1 171.8 172.0 172.0 Ⅰ

172.6

6 121 28.5 28.8 28.8 0.5 28.3

29.2

……

附注：1.15—60亩用求积仪量算时，每次要连续绕行两圈，取其值的1/2做一次量测值；

2.面积取值到0.1亩、K3取小数位后6位；

3.耕地要填写坡度分级，Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ分别表示坡度值为<2· 、2-6· 、6-15 · 、15-25· 、>25· ；

4.平差后∑P5= P3，如不等应按照表8-4附注3的方法调整至相等；

5.地类面积= P5 -扣除面积

量测员： 年 月 日 检查员： 年 月 日

碎步测量实验报告

碎步测量实验报告

引言：

碎步测量是一种用于测量行走步长和步频的实验方法，通过记录行走过程中的步数和时间来计算步频和步长。本实验旨在通过碎步测量方法，探究不同因素对步长和步频的影响，并进一步了解人类行走的动力学特征。

实验设计：

本次实验共有30名参与者，他们被要求在实验室内完成一段指定距离的行走任务。实验过程中，参与者被要求保持正常的步行姿势和速度，并且不得使用任何辅助工具。通过在参与者腰部固定一个装有加速度传感器的腰带，实验者能够准确地记录下每一步的步数和时间。

结果分析：

通过对实验数据的统计和分析，我们得出了一些有趣的结论。首先，我们发现男性和女性在步长和步频上存在显著差异。一般而言，男性的步长要长于女性，而女性的步频则较高。这与生理差异和性别特征有关，男性通常具有更长的腿部肌肉，而女性则更倾向于保持更快的步频以增加身体的稳定性。

其次，我们还研究了不同年龄段的参与者之间的步长和步频差异。结果显示，随着年龄的增长，步长逐渐减小，而步频则有所增加。这可能是由于老年人的肌肉力量和平衡能力下降，导致他们在行走时更注重保持稳定，因此选择了较短的步长和较快的步频。

此外，我们还探究了不同身体指标对步长和步频的影响。实验结果表明，身高和体重与步长呈正相关，即身高和体重较大的参与者往往具有较长的步长。然而，身体质量指数（BMI）与步频呈负相关，即BMI较高的参与者步频较低。这可能是由于身体质量指数较高的人更容易疲劳，从而选择较慢的步频以减少能量消耗。

讨论与结论：

通过本次实验，我们对人类行走的动力学特征有了更深入的了解。步长和步频是人类行走过程中的重要参数，受到性别、年龄和身体指标等多种因素的影响。这些发现对于人类运动学研究和康复治疗等领域具有一定的意义。

然而，本实验还存在一些局限性。首先，实验采用的是室内平坦地面进行的，而实际生活中人们常常面临各种地形和环境的挑战，因此实验结果可能无法完全代表真实情况。其次，实验样本规模相对较小，可能存在一定的偏差。未来的研究可以进一步扩大样本规模，并考虑更多因素的影响，以获得更准确的结果。

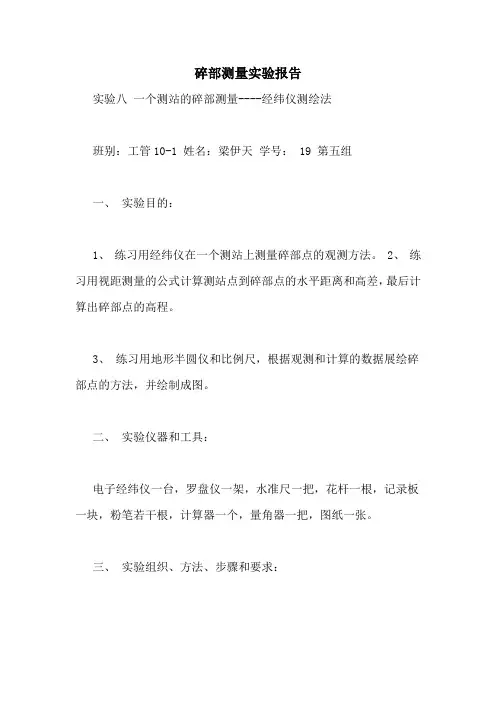

碎部测量实验报告

实验八 一个测站的碎部测量----经纬仪测绘法

班别：工管10-1 姓名：梁伊天 学号： 19 第五组

一、 实验目的：

1、 练习用经纬仪在一个测站上测量碎部点的观测方法。 2、 练习用视距测量的公式计算测站点到碎部点的水平距离和高差，最后计算出碎部点的高程。

3、 练习用地形半圆仪和比例尺，根据观测和计算的数据展绘碎部点的方法，并绘制成图。

二、 实验仪器和工具：

电子经纬仪一台，罗盘仪一架，水准尺一把，花杆一根，记录板一块，粉笔若干根，计算器一个，量角器一把，图纸一张。

三、 实验组织、方法、步骤和要求：

1、 五人一组，在试验场地内选出A、B两点，用粉笔做好标志，用罗盘仪测出A、B直线的方位角；绘图员在测站附近安置图版，用比例尺和量角器将A、B直线绘于图纸中央，作为控制点。（用1:500的比例尺）

2、 按一人观测，一人记录和计算，一人立水准尺，一人立花杆，一人绘图进行分工并且互相轮换，每次至少要测出三个地物特征点，三点都为地物中的一部分。 3、 经纬仪观测步骤：

○1安置仪器：观测员按照对中整平步骤安置电子经纬仪于测

站点（控制点）A上，量取仪器高i（读取到厘米），记录员将i记录于碎步测量记录手簿中。（假定控制点A的高程为HA=100m） ○2定向：一人在控制点B立一花杆，观测员用经纬仪照准部照准控制点B作为后视方向，然后制定水平旋钮，置水平度盘读数为0°00′00″。

○3立尺：立尺人依次将水准尺立在待测地物、地貌特征点（即碎部点）上，如图1中的1、2、3、4点。

A

图1 经纬仪测绘原理

○4观测：观测员照准水准尺，制动水平与竖直方向的旋转旋钮，读取水平读盘读数β、水准尺上、中、下三丝读数M、V、N

和竖盘读数α，记录员将各数据依次记录于碎步测量记录手簿中。（注意：角度读数读取到秒，上、中、下丝读数读取到毫米） ○5计算：用视距测量的公式计算 D=klcos2α

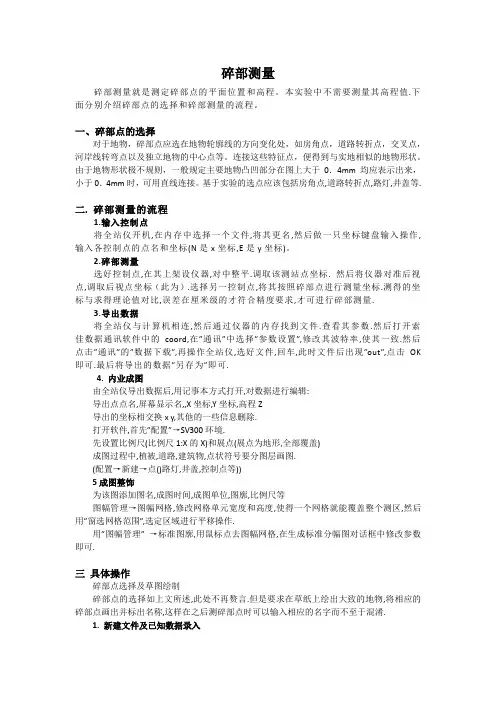

碎部测量

碎部测量就是测定碎部点的平面位置和高程。本实验中不需要测量其高程值.下面分别介绍碎部点的选择和碎部测量的流程。

一、碎部点的选择

对于地物，碎部点应选在地物轮廓线的方向变化处，如房角点，道路转折点，交叉点，河岸线转弯点以及独立地物的中心点等。连接这些特征点，便得到与实地相似的地物形状。由于地物形状极不规则，一般规定主要地物凸凹部分在图上大于0．4mm均应表示出来，小于0．4mm时，可用直线连接。基于实验的选点应该包括房角点,道路转折点,路灯,井盖等.

二. 碎部测量的流程

1.输入控制点

将全站仪开机,在内存中选择一个文件,将其更名,然后做一只坐标键盘输入操作,输入各控制点的点名和坐标(N是x坐标,E是y坐标)。

2.碎部测量

选好控制点,在其上架设仪器,对中整平.调取该测站点坐标. 然后将仪器对准后视点,调取后视点坐标（此为）.选择另一控制点,将其按照碎部点进行测量坐标.测得的坐标与求得理论值对比,误差在厘米级的才符合精度要求,才可进行碎部测量.

3.导出数据

将全站仪与计算机相连,然后通过仪器的内存找到文件.查看其参数.然后打开索佳数据通讯软件中的coord,在”通讯”中选择”参数设置”,修改其波特率,使其一致.然后点击”通讯”的”数据下载”,再操作全站仪,选好文件,回车,此时文件后出现”out”,点击OK即可.最后将导出的数据”另存为”即可.

4. 内业成图

由全站仪导出数据后,用记事本方式打开,对数据进行编辑:

导出点点名,屏幕显示名,,X坐标,Y坐标,高程Z

导出的坐标相交换x y,其他的一些信息删除.

打开软件,首先”配置”→SV300环境.

先设置比例尺(比例尺1:X的X)和展点(展点为地形,全部覆盖)

成图过程中,植被,道路,建筑物,点状符号要分图层画图.

(配置→新建→点()路灯,井盖,控制点等))

5成图整饰

为该图添加图名,成图时间,成图单位,图廓,比例尺等
