(word完整版)Intouch 工控软件介绍
-1- Intouch 工控软件介绍
Intouch 工控软件作为一个实时的人机界面实用程序的程序生成器，可以产生在管理级别上的监控和数据采集程序,依靠菜单驱动在Windows多任务环境下运行。Intouch 主要由两大部分组成：
⑴ WindowMaker.它是一个应用开发环境,用以建立窗口的图形显示，并定义与工业控制器、I/O系统和其它窗口应用程序的连接。
⑵ WindowViewer.它是一个实时运行环境，用以显示由WindowMaker建立的图形窗口。
一、Intouch 的特点
·采用Windows管理内存，扩大存贮空间，因而使Intouch软件对被监控的点数(回路数)和最大画面数均不受限制。
·作图功能完善，图形逼真。
·具有数据报警、速率报警和偏差报警等多种报警设施。
·具有十一种数据类型,及其数据类型转换功能.
·具有实时曲线图四条、历史趋势曲线四条和报警画面，作为操作人员的在线指导。
·多种用户数据输入方式。
·组态方式灵活。
由于上述特点，使Intouch成为当前工业控制领域中简便易用的“快速应用程序生成器”，可以大大地减少编制工控软件的工时，降低工控软件人员的劳动强度。
二、windowMaker的操作对象
当运行WindowMaker时,用户可以按照自己的要求,建立多种、美观的图形和文本显示.这些操作对象有直线 、封闭图形、文本及数字等简单对象，此外还有报警图（Alarm Objects)、位图（Bitmap） 、趋势图(Graphs）、组合图(Symbols） 和综合图(Cell）等多种复杂对象。
Wonderware 功能和架构简介_工控部分
目 录
1. 工控软件架构 ......................................................................................................................... 2
1.1 产品架构 ............................................................................................................................. 2
1.2 部署架构 ............................................................................................................................. 4
2. 玲珑（泰国）MES工控数据流 ............................................................................................... 5
Wonderware 功能和架构简介_工控部分
1. 工控软件架构
1.1 产品架构
Wonderware工控软件具有完整的产品线，包括从底层设备通信到客户端的可视化展示，从实时数据展示到历史数据存储，都有独立且紧密配合的应用软件，构成了Wonderware具有战略性的工控软件应用平台。工控软件产品架构如下：
图1 Wonderware工控软件产品架构
说明：
1) Wonderware工控软件产品架构分为可视化客户端软件、实时历史数据库和设备集成服务，三者通过SuiteLink、DDE 或FastDDE进行稳定、有效的通信。
龙源期刊网

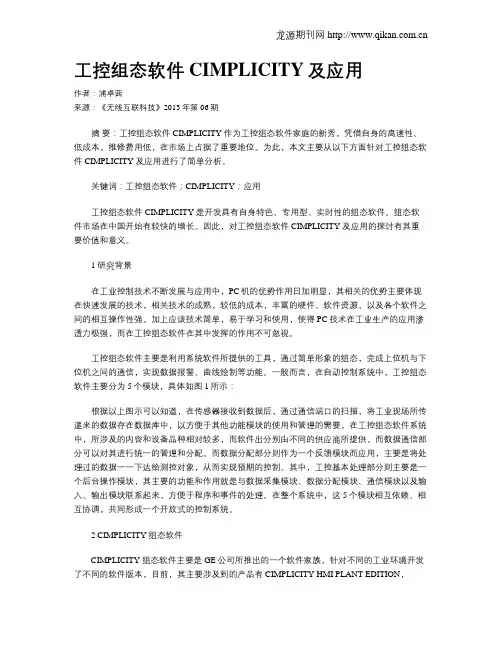

工控组态软件CIMPLICITY及应用
作者：浦卓茜
来源：《无线互联科技》2013年第06期
摘 要：工控组态软件CIMPLICITY作为工控组态软件家庭的新秀，凭借自身的高速性、低成本，维修费用低，在市场上占据了重要地位。为此，本文主要从以下方面针对工控组态软件CIMPLICITY及应用进行了简单分析。
关键词：工控组态软件；CIMPLICITY；应用
工控组态软件CIMPLICITY是开发具有自身特色、专用型、实时性的组态软件。组态软件市场在中国开始有较快的增长。因此，对工控组态软件CIMPLICITY及应用的探讨有其重要价值和意义。
1 研究背景
在工业控制技术不断发展与应用中，PC机的优势作用日加明显，其相关的优势主要体现在快速发展的技术，相关技术的成熟，较低的成本，丰富的硬件、软件资源，以及各个软件之间的相互操作性强，加上应该技术简单，易于学习和使用，使得PC技术在工业生产的应用渗透力极强，而在工控组态软件在其中发挥的作用不可忽视。
工控组态软件主要是利用系统软件所提供的工具，通过简单形象的组态，完成上位机与下位机之间的通信，实现数据报警、曲线绘制等功能。一般而言，在自动控制系统中，工控组态软件主要分为5个模块，具体如图1所示：
根据以上图示可以知道，在传感器接收到数据后，通过通信端口的扫描，将工业现场所传递来的数据存在数据库中，以方便于其他功能模块的使用和管理的需要，在工控组态软件系统中，所涉及的内容和设备品种相对较多，而软件出分别由不同的供应商所提供，而数据通信部分可以对其进行统一的管理和分配。而数据分配部分则作为一个反馈模块而应用，主要是将处理过的数据一一下达给测控对象，从而实现预期的控制。其中，工控基本处理部分则主要是一个后台操作模块，其主要的功能和作用就是与数据采集模块、数据分配模块、通信模块以及输入、输出模块联系起来，方便于程序和事件的处理。在整个系统中，这5个模块相互依赖、相互协调，共同形成一个开放式的控制系统。
“工控软件互操作规范ＯＰＣ技术”讲座姜捷。等
１０．３３２ｍＶ）；１０６４～１６６４．５℃（对应热电势为１０．３３２～
１７．５３６ｍＶ）；１６６４．５～１７６８．１℃（对应热电势为１７．５３６～
１８．６９３ｍ￣）。 １．２．３ Ｓ型热电偶逆函数在不同温区的系数
Ｓ型热电偶逆函数在不同温区的系数，即式（３）中
系数Ｇ，参见文献［４］。
由于逆函数在计算时要由毫伏值求温度值，温区
的判断须对已知的毫伏值进行，例如毫伏值２．０００，则
逆函数式（３）使用温区２的一组系数进行运算。
２编程计算
在用热电偶作为测温仪表、装有ＣＰＵ，且具有编程
计算能力的设备或计算机中，尤其在工业测量和控制
场合，经常会遇到实时测得热电偶的热电势要换算成
温度值或由温度值换算为毫伏值的问题，加之热电偶
广泛用于工业测温，程序的应用面较为广泛，我们用 Ｔｕｒｂｏ Ｃ对上述８种热电偶的参考函数和逆函数编程计
算，并将结果与分度表一一作了’对照检查，验证了上述
公式的正确性与程序的正确性（见前文笔者注．由于篇
幅关系，不再介绍程序，感兴趣的同志可与作者联系）。
参考文献 ｌ国家技术监督局计量司组编，凌善康，原遵东．编写． ９ｏ国际温标 通用热电偶分度表手册．北京：中国计量出版社，１９９４ ２国家技术监督局计量司编．１９９０国际温标宣贯手册．北京：中国 计量出版社．１９９０ ３谢曙辉，等译．Ｔｕｂｍ Ｃ＋＋面向对象的程序设计．中科院希望高级 电脑公司，１９９１ ４刘彦文． ９ｏ国际温标对通用热电偶的影响．数据采集与处理， １９９９，１２（４）：５３４ ５３６
修改稿收到日期：２００１—０４—２６。 第一作者刘彦文，男，１９５０年生，１９７８年毕业于清华大学，教授；从事 硬件和工业自动化教学和研究工作。

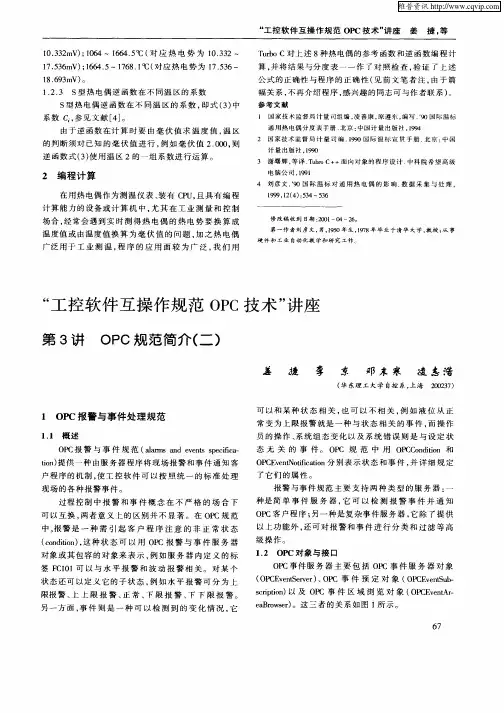

“工控软件互操作规范ＯＰＣ技术”讲座
第３讲ＯＰＣ规范简介（二）
１ ＯＰＣ报警与事件处理规范
１．１概述
ＯＰＣ报警与事件规范（ａｌａｒｍｓ ａｎｄ ｅｖｅｎ￣ｓｐｅｃｉｆｉｃａ—
