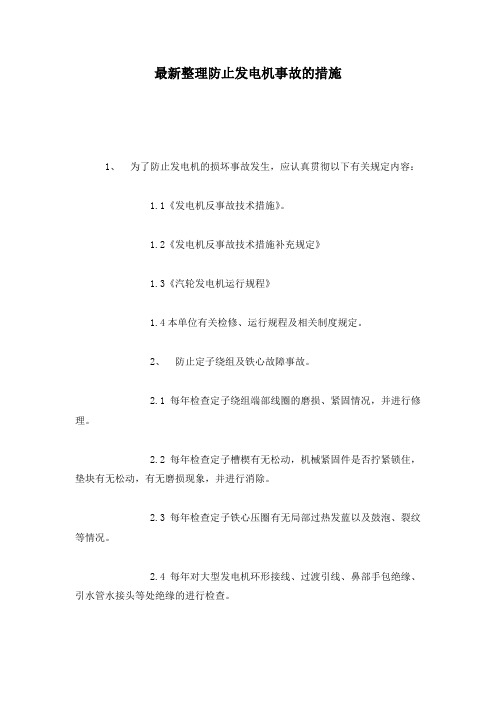

最新整理防止发电机事故的措施1、为了防止发电机的损坏事故发生，应认真贯彻以下有关规定内容：1.1《发电机反事故技术措施》。

1.2《发电机反事故技术措施补充规定》1.3《汽轮发电机运行规程》1.4本单位有关检修、运行规程及相关制度规定。

2、防止定子绕组及铁心故障事故。

2.1每年检查定子绕组端部线圈的磨损、紧固情况，并进行修理。

2.2每年检查定子槽楔有无松动，机械紧固件是否拧紧锁住，垫块有无松动，有无磨损现象，并进行消除。

2.3每年检查定子铁心压圈有无局部过热发蓝以及鼓泡、裂纹等情况。

2.4每年对大型发电机环形接线、过渡引线、鼻部手包绝缘、引水管水接头等处绝缘的进行检查。

2.5大修过程中应检查定子线圈接头处有无过热、流胶、变色、焦枯现象。

相间直流电阻之差应不大于最小相的1%。

2.6大修时按照《电力设备预防性试验规程》（DL/T596-1996），对定子绕组端部手包绝缘施加直流电压测量，不合格的应及时消缺。

2.7检修后应调整好端盖间隙及风挡间隙，防止向发电机膛内溅油造成定子绕组绝缘损坏。

2.8当发电机定子回路发生单相接地故障时，相关保护应可靠跳闸。

3、防止定、转子水路堵塞漏水。

3.1防止定、转子水路堵塞引起过热。

3.1.1水内冷系统中的所有管道、阀门的橡胶封圈应全部更换成聚四氟乙烯垫圈，并在大修周期内进行检查更换，防止杂物进入管道。

反冲洗系统的所有钢丝滤wang应更换为激光打孔的不锈钢板新型滤wang，防止滤wang 破碎进入线圈。

责任单位汽机检修。

3.1.2每次停机对定子线棒进行反冲洗。

责任单位汽机运行。

3.1.3大修时，对水内冷定子、转子线棒应分路做流量试验，责任单位电气检修。

3.1.4扩大发电机两侧汇水母管排口，并安装不锈钢法兰，以便清除母管中的杂物，责任单位汽机检修。

一、发电机跳闸，联跳汽轮机试验（一）、实验步骤：1、启动#1机#1EH油泵，运行正常；2、启动#1机高压油泵、排烟风机，运行正常；3、汽机挂闸，已挂闸指示灯亮，汽轮机高低调门阀位指示与就地状态一致；4、确认汽机低真空跳闸保护解除；5、电气确认发电机出口刀闸开关均在分闸状态且在试验位置；6、短接跳闸出口12D-7 101 12D-12 133；（二）实验现象：1、励磁机未跳。

2、主汽门未关闭。

3、低调门全关。

二、发电机跳闸，联跳汽轮机试验（一）实验步骤：1、确认#1机#1EH油泵启动，运行正常；2、确认#1机高压油泵、排烟风机启动，运行正常；3、汽机挂闸，已挂闸指示灯亮，汽轮机高低调门阀位指示与就地状态一致；4、确认汽机发变组故障保护和ETS总保护投入，其他保护解除；5、电气确认发电机出口刀闸开关均在分闸状态且在试验位置；6、短接#1F保护屏935、936至汽机后备；（二）实验现象：1、关闭自动主汽门1（ETS动作1）；2、关闭自动主汽门2（ETS动作2）；3、关闭自动主汽门3（ETS动作3）；4、发变组故障停机；5、启动油压已打开主汽门；6、ETS动作。

上述现象均同时发生。

三、汽轮机跳闸，联跳发电机试验（一）实验步骤：1、确认#1机#1EH油泵启动，运行正常；2、确认#1机高压油泵、排烟风机启动，运行正常；3、汽机挂闸，已挂闸指示灯亮，汽轮机高低调门阀位指示与就地状态一致；4、确认汽机发变组故障保护和ETS总保护投入，其他保护解除；5、电气确认发电机出口刀闸开关均在分闸状态且在试验位置；6、投入汽机低真空跳闸保护；（二）实验现象：1、关闭自动主汽门1（ETS动作1）；2、关闭自动主汽门2（ETS动作2）；3、关闭自动主汽门3（ETS动作3）；4、ETS动作，报警灯亮，首出灯亮；5、低真空报警灯亮；四、汽轮机跳闸，联跳发电机试验（一）实验步骤：1、确认#1机#1EH油泵启动，运行正常；2、确认#1机高压油泵、排烟风机启动，运行正常；3、汽机挂闸，已挂闸指示灯亮，汽轮机高低调门阀位指示与就地状态一致；4、确认汽机发变组故障保护和ETS总保护投入，其他保护解除；5、电气确认发电机出口刀闸开关均在分闸状态且在试验位置；6、按操作盘上#1发电机解列按钮，没有什么现象；7、按#1机停机按钮。

汽轮机跳闸事故处置方案
背景
在发电厂中，汽轮机是核心设备之一，其运行稳定性和安全性至关重要。

然而，偶尔会发生汽轮机跳闸的事故，给发电厂带来不利影响。

原因分析
汽轮机跳闸的原因可能有很多种，常见的有以下几种：
1.燃气供应不足或中断
2.锅炉出水器污垢堵塞、管路泄漏、控制信号异常等原因导致汽轮机进
气压力过低
3.润滑系统故障
4.机组控制系统故障
应急处置方案
当汽轮机发生跳闸事故时，需要迅速采取有效措施进行应急处置。

下面是几个
应急处置方案：
1.马上停止汽轮机运转，确保机组安全
2.评估事故原因，进行维修和改善措施
3.分析事故的后果，制定相应的应对方案
4.组织开展保险索赔工作
预防措施
为了避免汽轮机跳闸的事故，我们需要采取预防措施，如下：
1.定期检查燃气供应系统，确保供气充足、稳定和安全
2.定期对锅炉进行清洗，防止管路堵塞，确保进气压力稳定
3.定期检查润滑系统和控制系统，确保机组运转正常
4.保障设备环境安全，如在空气清洁的场所放置设备，及时更换过滤网
等
结论
汽轮机是发电厂的核心设备之一，其稳定运行是保证供电稳定的重要前提。

对
于汽轮机跳闸事故的应急处置和预防措施，需要发电厂的相关人员密切合作，从事故原因、应急处置到预防措施，全面防范，确保机组稳定运行，避免事故的发生。

一、预案背景为确保电力系统安全稳定运行，提高应对机组跳闸事故的应急处理能力，根据国家相关法律法规和电力行业应急预案编制要求，结合本电厂实际情况，特制定本预案。

二、预案目标1. 确保人员生命安全，减少财产损失。

2. 快速恢复电力供应，保障电网稳定运行。

3. 优化应急响应流程，提高应急处理效率。

三、预案适用范围本预案适用于本电厂所有机组跳闸事故的应急处理。

四、事故分类及响应1. 一类事故：涉及主变压器、主发电机、母线等关键设备跳闸，对电网稳定运行造成严重影响的事故。

- 响应级别：Ⅰ级- 响应措施：立即启动应急预案，组织应急队伍，开展事故处理。

2. 二类事故：涉及机组辅助设备、线路等跳闸，对电网稳定运行有一定影响的事故。

- 响应级别：Ⅱ级- 响应措施：启动应急预案，组织应急队伍，开展事故处理。

3. 三类事故：涉及机组部分设备跳闸，对电网稳定运行影响较小的事故。

- 响应级别：Ⅲ级- 响应措施：启动应急预案，组织应急队伍，开展事故处理。

五、应急组织机构及职责1. 应急指挥部：负责统一指挥、协调、调度事故应急处理工作。

- 指挥长：电厂总经理- 副指挥长：电厂副总经理、各部门负责人2. 应急办公室：负责应急信息的收集、整理、发布，协调各部门开展应急工作。

- 主任：电厂生产副经理- 副主任：各部门负责人3. 应急队伍：包括消防队、救护队、抢修队等，负责事故现场救援、抢修工作。

- 消防队：负责火灾扑救、人员疏散等工作。

- 救护队：负责伤员救治、现场救护等工作。

- 抢修队：负责设备抢修、故障排除等工作。

六、应急响应流程1. 信息报告：事故发生后，立即向应急指挥部报告，同时通知相关部门。

2. 应急启动：应急指挥部根据事故情况，启动相应级别的应急预案，组织应急队伍开展事故处理。

3. 事故处理：应急队伍按照预案要求，开展事故处理工作，确保人员生命安全，减少财产损失。

4. 应急结束：事故得到有效控制，电网恢复正常运行后，应急指挥部宣布应急结束。

一、目的为有效预防和应对机组跳闸事故，确保人员安全、设备完好和发电稳定，特制定本专项预案。

二、适用范围本预案适用于本电厂所有机组的跳闸事故处理。

三、事故分类1. 汽轮机跳闸：包括汽轮机保护动作跳闸、人为误动跳闸、误操作跳闸等。

2. 发电机跳闸：包括发电机保护动作跳闸、人为误动跳闸、误操作跳闸等。

3. 辅助设备跳闸：包括送风机、引风机、给水泵、磨煤机等辅助设备跳闸。

四、事故处理流程1. 事故发生时，立即启动应急预案，通知相关人员到位。

2. 迅速判断事故原因，采取相应措施：（1）汽轮机跳闸：a. 检查汽轮机保护装置是否动作，分析保护动作原因；b. 如为误动或误操作，立即恢复操作，并排除故障；c. 如为保护动作跳闸，检查汽轮机各参数是否正常，分析保护动作原因，及时汇报上级部门。

（2）发电机跳闸：a. 检查发电机保护装置是否动作，分析保护动作原因；b. 如为误动或误操作，立即恢复操作，并排除故障；c. 如为保护动作跳闸，检查发电机各参数是否正常，分析保护动作原因，及时汇报上级部门。

（3）辅助设备跳闸：a. 检查设备跳闸原因，排除故障；b. 如为误动或误操作，立即恢复操作，并排除故障；c. 如为设备故障，立即启动备用设备，确保发电稳定。

3. 事故处理过程中，加强监控，确保各项参数稳定。

4. 事故处理后，对事故原因进行分析，总结经验教训，完善应急预案。

五、应急响应1. 事故发生后，立即启动应急预案，各级人员按照预案要求，迅速到位，协同作战。

2. 迅速了解事故情况，分析事故原因，采取有效措施，控制事故蔓延。

3. 加强与上级部门的沟通，及时汇报事故情况，争取支持。

4. 事故处理结束后，对事故原因进行分析，总结经验教训，完善应急预案。

六、培训与演练1. 定期对全体员工进行应急预案培训，提高员工应对事故的能力。

2. 定期组织应急演练，检验应急预案的有效性，提高应急响应速度。

3. 根据实际情况，修订和完善应急预案，确保预案的实用性和针对性。

机组跳闸处置方案
概述
机组跳闸是一种常见的发电机组故障。

当机组在运行过程中出现电力负载异常
或是电力系统故障等情况时，可能会导致机组跳闸，造成停电等不良影响。

为了能够及时有效地处置机组跳闸问题，需要制定相关方案，提高故障处理效率。

处置方案
以下为机组跳闸处置方案的详细步骤。

第一步：检查机组状态
当机组出现跳闸情况时，需要首先检查机组状态，包括发电机转速、电压、电流、频率等参数，以及机组本身的机械运转状态。

如若发现机械故障等问题，则需要停机检修。

第二步：检查机组保护系统
机组保护系统是一种安全保护装置，是预防机组故障发生、保护机组安全运行
的重要设备。

当机组跳闸时，需要检查机组保护系统是否存在故障，是否能够正常运行。

如若发现问题，则需要及时处理。

第三步：查找故障原因
机组跳闸的原因可能非常多，包括发电机故障、电力负载异常、电力系统故障等，需要通过对机组运行情况进行分析，来确定具体的故障原因。

第四步：制定应对方案
根据机组跳闸的原因和故障性质，制定相应的应对方案。

例如，可以对机组进
行维修，调整发电机负荷等，来恢复机组正常运行。

第五步：执行应对方案
在确定应对方案后，需要及时执行，以便尽快恢复机组正常运行，并保障电力
系统的稳定运行。

结论
机组跳闸给电力系统带来了极大不便，并且在电力系统中的重要性不可忽视。

因此，在面临机组跳闸问题时，需要制定科学合理的处理方案，提高故障处置效率，确保电力系统的持续稳定运行。

一、预案背景为保障电厂安全生产，防止因汽轮机发电机跳匝事故造成的人员伤亡和设备损坏，确保电厂稳定运行，特制定本预案。

二、事故定义汽轮机发电机跳匝事故是指汽轮机发电机在运行过程中，由于电气绝缘性能下降或设备故障等原因，导致发电机匝间短路，引起发电机保护装置动作，发电机与电网解列的突发事件。

三、预案目的1. 保障人员生命安全，减少人员伤亡。

2. 最大限度地减少设备损坏，降低经济损失。

3. 保障电厂稳定运行，确保电力供应。

四、预案组织机构1. 成立汽轮机发电机跳匝事故应急指挥部，负责事故的应急处理工作。

2. 指挥部下设现场应急小组、技术保障小组、后勤保障小组、信息宣传小组等。

五、事故处理原则1. 以人为本，确保人员生命安全。

2. 优先处理设备损坏，减少经济损失。

3. 快速响应，确保电厂稳定运行。

六、事故处理流程1. 事故发生时，现场人员立即报告应急指挥部。

2. 应急指挥部接到报告后，立即启动应急预案，通知相关人员进行应急处理。

3. 现场应急小组迅速赶赴现场，了解事故情况，采取紧急措施，确保人员安全。

4. 技术保障小组对事故原因进行分析，制定修复方案，并指导现场人员进行修复工作。

5. 后勤保障小组提供必要的物资和设备支持。

6. 信息宣传小组及时向相关部门汇报事故情况，发布相关信息。

七、事故处理措施1. 人员安全措施（1）迅速组织人员撤离危险区域，确保人员生命安全。

（2）对受伤人员进行现场急救，必要时送往医院救治。

（3）对现场人员进行心理疏导，缓解紧张情绪。

2. 设备修复措施（1）切断事故发电机与电网的连接，防止事故扩大。

（2）对事故发电机进行绝缘性能测试，找出故障原因。

（3）根据故障原因，制定修复方案，指导现场人员进行修复工作。

（4）修复完成后，对发电机进行试运行，确保设备恢复正常。

3. 电力供应保障措施（1）启动备用发电机，确保电力供应。

（2）调整电网运行方式，优化电力分配。

（3）加强电网监控，及时发现并处理异常情况。

一、预案概述为确保发电机组在发生跳闸时能够迅速、有序地处理，降低事故损失，保障电力系统的安全稳定运行，特制定本预案。

二、预案适用范围本预案适用于发电厂、变电站等电力系统中，因各种原因导致发电机跳闸的情况。

三、预案组织机构1. 成立发电机跳闸应急指挥部，负责指挥、协调、监督发电机跳闸事故的应急处置工作。

2. 应急指挥部下设应急办公室，负责日常管理工作。

3. 各相关部门成立应急小组，负责本部门发电机跳闸事故的应急处置工作。

四、预案流程1. 发电机跳闸报警（1）当发电机跳闸时，监控人员应立即向应急指挥部报告，说明跳闸时间、原因、影响范围等。

（2）应急指挥部接到报警后，应立即启动应急预案。

2. 事故现场处置（1）现场应急处置人员应迅速赶赴现场，了解事故情况，做好安全防护措施。

（2）检查发电机及附属设备，确认跳闸原因。

（3）根据跳闸原因，采取相应措施：a. 如为外部故障（如电网故障、设备故障等），应立即隔离故障点，通知相关部门处理。

b. 如为内部故障（如发电机内部故障、保护装置故障等），应立即进行故障处理，恢复正常运行。

3. 故障处理（1）现场应急处置人员应按照故障原因，进行故障处理。

a. 对发电机内部故障，应立即进行检修，更换损坏部件。

b. 对保护装置故障，应立即进行校验、调试，确保保护装置正常工作。

c. 对外部故障，应立即隔离故障点，通知相关部门处理。

（2）故障处理过程中，应注意以下事项：a. 严格遵守操作规程，确保人身和设备安全。

b. 处理故障时，应尽量减少对其他设备的干扰。

c. 故障处理过程中，如发现异常情况，应立即停止操作，并向应急指挥部报告。

4. 故障恢复（1）故障处理完毕后，应对发电机及附属设备进行全面检查，确保恢复正常运行。

（2）恢复正常运行后，应急指挥部应组织相关人员对事故原因进行分析，制定预防措施，防止类似事故再次发生。

5. 信息报告（1）应急指挥部应将事故情况及时报告上级部门。

（2）事故处理后，应急指挥部应向相关部门提交事故调查报告。

发电机主开关跳闸3.3.6.1 事故特征：发电机主开关跳闸事故任何季节都有可能发生，发生地点66KV 系统室、主控室，事故现象：开关跳闸、表计为零、若灭磁开关拒动，发电机定转子电流升高、若线路故障，发电机带厂用电运行。

事故有可能造成全厂设备停电，直接影响机组安全生产，对电厂的正常运行生产造成严重的威胁;处理不当可导致事故扩大，造成重要用户供电、供汽中断、供热管网大面积停供，甚至导致人身伤亡事故。

3.3.6.2 现场处置程序：（1）复归警报把手，查看保护。

（2）发变组主保护动作，主开关跳闸而灭磁开关未跳，应立即断开灭磁开关，检查厂用电是否联动成功，若联动不上应先拉开电抗器开关，后合上备用电源开关。

（3）若发变组保护动作，开关已经跳闸，应检查厂用电是否联动成功，向汽机发“注意、已解列”信号，复归开关把手，并检查保护范围内的一切设备，测量发电机绝缘电阻，汇报值长。

如经检查没发现问题，经值长同意后方可重新启动升压，如升压过程中发现问题，则停机检查处理（4）若因线路、66KV母线等原因造成主开关跳闸，发电机带厂用电运行，经发电机外部检查没发现问题可不停机。

等待上级命令。

如上级安排停机，应注意厂用电倒换时先拉开电抗器开关，再合备用电源开关，防止非同期并列。

（5）发电机误跳，经检查确认后可请示并列。

（6）汇报值长、启动处置方案。

3.3.6.3 注意事项：（1）事故时应保证或尽快恢复厂用电（2）事故时应沉着冷静，不能人为扩大事故。

（3）当发电机单带厂用电时，停机倒厂用电时，应防止非同期。

应先拉后合。

（4）事故中受伤人员与救援人员都应保持清醒的头脑，采取正确的自救和互救方法使受伤人员脱离事故现场。

（5）事故处理结束后应立即召开事故分析会，按照四不放过的原则查清事故原因，对处置方案不足的地方加以整改。
