湖北省中级职业技能鉴定理论试卷《供用电技术》A卷一、选择题（单选题，每小题1分，共20分）1但不能承受线路方向导线张力的电杆叫做————杆。
A、耐张B、直线C、转角D、分支2、在配电线路中上层横担的中心距杆顶部距离与导线排列方式有关，当水平排列时采用————米。
A、0.2B、0.3C、0.4D、0.63、在配电线路最上层横担的中心距杆顶部距离与导线排列方式有关，当采用等腰三角形排列时采用————米。
A、0.3B、0.45C、0.6D、0.754、根据电压等级的高低，10KV配电网属于————电网。
A、超高压B、高压C、中压D、低压5、杆塔是用以架设导线的构件，在配电线路中常用的是————。
A、铁塔B、水泥杆C、钢管塔D、木杆6、配电变压器安装要求————的接地形式。
A、变压器中性点单独接地B、中性点和外壳一齐接地C、中性点和避雷器一齐接地D、中性点、外壳、避雷器接入同一个接地体中。
7、火力发电厂能量的转换过程是————。
A、化学能—热能—机械能—电能B、热能—化学能—机械能—电能C、机械能—热能—化学能—电能D、化学能—机械能—热能—电能8、中容量火力发电厂的装机总容量为————。
A、100MWB、100~250MWC、250~1000MWD、1000MW以上9、三峡水电站属于————。
A、坝后式水电厂B、引水式水电厂C、河床式水电厂D、混合式水电厂10、在配电装置中代表A相相位色为————。
A、红色B、黄色C、蓝色D、绿色11、高压设备上工作需全部停电或部分停电者需执行————方式才能工作。
A、第一种工作票B、第二种工作票C、口头命令D、电话命令12、对人体最轻的人体伤害途径是————。
A、从右手到左脚B、从左手到右脚C、从左手到右手D、从左脚到右脚13、线路导线的电阻与温度的关系式————。
A、温度升高，电阻增大B、温度升高，电阻变小C、温度降低，电阻不变D、温度降低，电阻增大14、考虑配电线路路径和导线截面时，一般考虑年限为————。

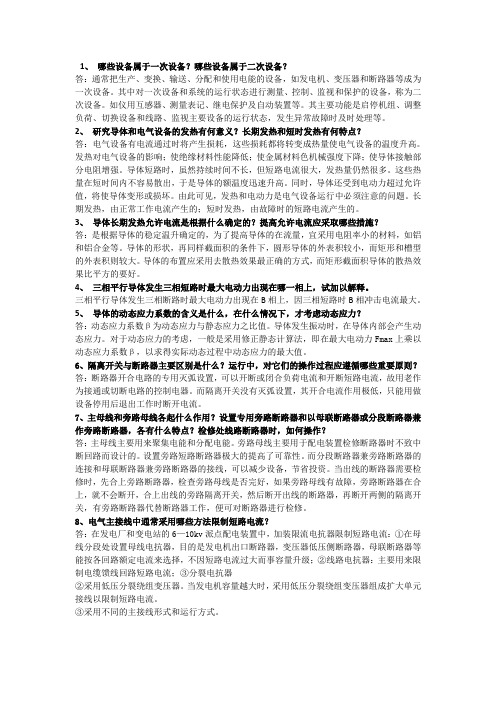

1、哪些设备属于一次设备？哪些设备属于二次设备？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等成为一次设备。
其中对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。
如仪用互感器、测量表记、继电保护及自动装置等。
其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运行状态，发生异常故障时及时处理等。
2、研究导体和电气设备的发热有何意义？长期发热和短时发热有何特点？答：电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。
发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在短时间内不容易散出，于是导体的额温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。
3、导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的，为了提高导体的在流量，宜采用电阻率小的材料，如铝和铝合金等。
导体的形状，再同样截面积的条件下，圆形导体的外表积较小，而矩形和槽型的外表积则较大。
导体的布置应采用去散热效果最正确的方式，而矩形截面积导体的散热效果比平方的要好。
4、三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
三相平行导体发生三相断路时最大电动力出现在B相上，因三相短路时B相冲击电流最大。
5、导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？答：动态应力系数β为动态应力与静态应力之比值。
导体发生振动时，在导体内部会产生动态应力。
对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β，以求得实际动态过程中动态应力的最大值。
发电厂电气部分第四版课后习题答案第1章---第7章第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
1-1简述火电厂的分类，其电能生产过程及其特点答：火电厂的分类：1.按原动机分：凝汽式汽轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂等。
2.按燃料分：燃煤发电厂（煤炭），燃油发电厂（石油提取汽油，煤油，柴油后的渣油），燃气发电厂（天然气，煤气），余热发电厂（工业余热）还有利用垃圾和工业废料的发电厂。
3.按蒸汽压力和温度分：中低压发电厂（蒸汽压力 3.92MPa，温度450℃，电机功率小于25MW），高压发电厂（9.9MPa。
540℃，100MW），超高压发电厂（13.83MP a,540/540℃，200MW）,亚临界压力发电厂（16.77MPa,540/540℃，300~1000MW），超临界压力发电厂（大于22.11MPa,550/550℃，机组功率600MW,800MW及以上），超超临界压力发电厂（26.25MPa，600/600℃，机组功率1000MW及以上）4.按输出源分：凝汽式汽轮机发电厂（只能向外供应电能，效率较低，只有30％~40％），热电厂（同时向外供应电能和热能的电厂，效率较高，60％~70％）火电厂的电能生产过程：1.燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统。
2.锅炉产生的蒸汽进入汽轮机，冲动机轮机的转子旋转，将热能转变为机械能，称为汽水系统。
3.由汽轮机转子旋转的机械能带动发电机旋转，将机械能变为电能，称为电气系统。
（凝汽式火电厂电力生产过程）特点：1.火电厂布局灵活，装机容量的大小可按需要决定。
2.火电厂的一次性建设投资少，单位容量的投资仅为同容量水电厂的一般左右，建造工期短，发电设备利用小时数较高。
3.火电厂耗煤量大。
4.火电厂动力设备繁多，发电组控制操作复杂，厂用电量和运行人员都多与水电厂，运行费用高。
5.燃煤发电机组由停机到开机并带满负荷需要几小时到十几小时，并附加耗用大量燃料。
6.火电厂担负调峰、调频或事故备用时，相应的事故增多，强迫停运率增高，厂用电率增高。
大容量发电机出口断路器在我国的制造和应用问题大容量发电机出口断路器在我国的制造和应用问题摘要：大容量发电机出口是否要装断路器（GCB）在我国过去和现在都存在较大争议，如何正确应用，不同类型的机组有不同的要求。
现在很多地方均在建设超临界或超超临界的大型燃煤火力发电机组，以便迅速扭转电力紧张局面。
为取得较高的可靠性和经济性，都希望装设发电机出口断路器（GCB），从而使发电机出口断路器的供需矛盾扩大。
文章介绍了我国大容量发电机出口断路器的应用状况及生产情况，同时对国外GCB制造技术的现状进行了介绍。
指出了研发具有我国自主知识产权的大容量发电机出口断路器的必要性。
关键词：电力系统；发电机；大容量发电机出口断路器（GCB）；制造；应用我国自20世纪80年代开始，随着电力需求的高速增长，大型火力发电机组的容量由125MW迅速向200、300、600MW级及以上发展，成为电力系统的主力机组。
由于历史原因和设计规程的制约，发电机和变压器只能以发电机-变压器组的单元制接线方式运行，这给正常的运行操作带来诸多不便，特别是事故时的厂用电快速切换存在较大风险，极有可能因切换失败而使厂用电中断，厂用电的可靠性较低。
所以，在发电机的出口加装断路器（GCB），不论是从安全技术层面还是从经济运行层面来讲都很有必要。
1 应用状况1.1 在大型火电机组的应用现状我国20世纪80年代开始出现125 MW的火电机组，1984年，原水利电力部为适应大火电设计要求，在1979年颁布的《火力发电厂设计技术规程》（SDJ1—1979）基础上进行了修订，修订后的编号为SDJ1—1984，并明确规定：汽轮发电机组容量为12～25 MW时，火电厂设计暂时按SDJ 1—1979执行；容量为50～600 MW时，火电厂设计按SDJ 1—1984执行。
所以，1984后修订的DL 5000—1994、DL 5000—1998和DL 5000—2000等《火力发电厂设计技术规程》，都简称为“大火规”。
1、哪些设备属于一次设备？哪些设备属于二次设备？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等成为一次设备。
其中对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。
如仪用互感器、测量表记、继电保护及自动装置等。
其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运行状态，发生异常故障时及时处理等。
2、研究导体和电气设备的发热有何意义？长期发热和短时发热有何特点？答：电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。
发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在短时间内不容易散出，于是导体的额温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。
3、导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的，为了提高导体的在流量，宜采用电阻率小的材料，如铝和铝合金等。
导体的形状，再同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面积导体的散热效果比平方的要好。
4、三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。
三相平行导体发生三相断路时最大电动力出现在B相上，因三相短路时B相冲击电流最大。
5、导体的动态应力系数的含义是什么，在什么情况下，才考虑动态应力？答：动态应力系数β为动态应力与静态应力之比值。
导体发生振动时，在导体内部会产生动态应力。
对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β，以求得实际动态过程中动态应力的最大值。
《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器16.电气主接线中应用最多的开关电器是_________。
答：隔离开关17. _________起汇集和分配电能的作用。
答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。
答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。
第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。
灵活性包括：操作、调度、扩建的方便性。
经济性包括：节省一次投资，占地面积小，电能损耗少。
4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。
4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。
4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。
旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。
设置旁路短路器极大的提高了可靠性。
而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。
当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。
如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。
4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。
但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。
第一章概述第一节发变组的故障及异常状况一、发电机可能发生的故障和异常运行状况及所需保护由于发电机结构复杂，发生故障的可能性较大，同时系统故障的可能性也较大，系统故障甚至可能损伤发电机，按照各种故障对发电机可能造成的损坏程度的不同，发电机的故障一般可分为故障和异常运行两大工况，并各自设置相应的保护。
大型发电机可能的故障和相应的保护综述如下：（1）定子绕组相间短路故障。
会引起巨大的短路电流，严重烧损发电机。
需要装设瞬时动作的纵联差动保护。
（2）定子绕组匝间短路故障。
故障时同样会引起巨大短路电流而烧毁发电机。
要求装设瞬时动作的专用匝间短路保护。
（3）定子绕组单相接地故障。
是常见的故障之一，通常因绝缘破坏使得绕组对铁心短路而引起，故障时的接地电流引起的电弧一方面灼伤铁心，另一方面会进一步破坏绝缘，导致严重的定子绕组两点接地，造成匝间或相间短路。
因此对于大型发电机，规定装设能灵敏地反应全部绕组接地故障的100%定子绕组接地保护。
（4）发电机转子接地故障。
又分为一点接地和两点接地。
转子一点接地后可能诱发转子绕组两点接地，而两点接地会因磁场不平衡而引发机组剧烈震动，造成灾难性后果。
因此大型汽轮发电机要求同时装设转子回路一点接地和两点接地保护。
（5）发电机失磁故障。
发电机失磁或部分失磁是发电机常见故障之一，要求及时检测到失磁故障，并根据失磁过程的发展，采用不同的措施，来保证系统和发电机的安全，因此需要装设失磁保护。
除此之外，各种系统异常工况或调节装置故障也可能使发电机处在异常运行状态，从而危及发电机安全，因此也需要装设相应的保护装置。
如：（1）负荷不对称出现的负序电流可能引起发电机转子表层过热，需装反时限不对称过负荷保护。
（2）对于对称过负荷，需装反时限对称过负荷保护。
（3）对于励磁回路过负荷，需要装设反时限转子过负荷保护。
（4）与系统并列运行的发电机可能因机、炉保护动作等原因将汽门关闭而引起逆功率运行，为防止汽轮机叶片与残留尾气剧烈摩擦过热而损坏汽轮机，应装设逆功率保护。
