门式架安全技术交底模板

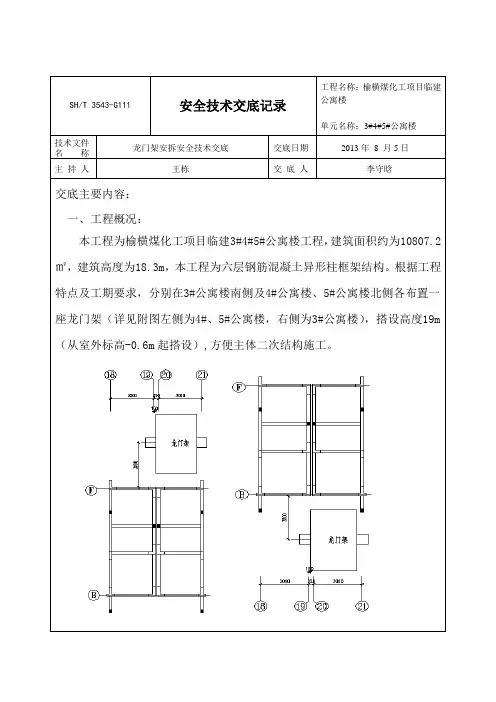

SH/T 3543-G111 安全技术交底记录 工程名称：榆横煤化工项目临建公寓楼

单元名称：3#4#5#公寓楼

技术文件名 称 龙门架安拆安全技术交底 交底日期 2013年 8 月5日

主 持 人 王栋 交 底 人 李守晗

交底主要内容：

一、工程概况：

本工程为榆横煤化工项目临建3#4#5#公寓楼工程，建筑面积约为10807.2㎡，建筑高度为18.3m，本工程为六层钢筋混凝土异形柱框架结构。根据工程特点及工期要求，分别在3#公寓楼南侧及4#公寓楼、5#公寓楼北侧各布置一座龙门架（详见附图左侧为4#、5#公寓楼，右侧为3#公寓楼），搭设高度19m（从室外标高-0.6m起搭设）,方便主体二次结构施工。

龙门架由两根立柱及横梁组成。立柱架用角钢L63×8，立柱的宽度500㎜，立柱的格构高度500㎜，立柱每节高度3000㎜。龙门架架设高度H=19米，龙门架的起重量W=1.2吨，吊盘尺寸A=1.5×3.6米。

二、操作工艺

1、安装架体起吊设备采用绞磨，在使用中注意以下安全事项：

绞磨需用地锚控制，用钢丝绳索牢，绞磨前第一个钢丝绳导向滑轮必须与鼓轮卷入的钢丝绳在同一水平面上。

钢丝绳缠绕在鼓轮上的圈数为4圈，顺序缠绕不准压绳。

绞磨转动时，拉稍绳要随之绷紧，边索边绷紧。

绞磨停止时，用别木棍将鼓轮别住，将拉稍绳锚住以防推杆受反作用力回转伤人。

2、安装架体时，先将地梁与龙门架基础底座连接牢固。每安装两个标准节，要采取临时支撑或临时缆风绳固定，并进行初校正。立柱垂直偏差小于30㎜，两柱平行小于20㎜时，可继续作业。

安装架体立柱，必须两边立柱交替进行。每安装2节，将单肢柱进行临时固定，两立柱横向连接成一体。

架体各节点的螺栓必须紧固，螺栓采用M14。严禁扩孔和开孔，更不得漏装或以铅丝代替。

架体顶部安装横梁及滑轮。架体整体结构不得钢木混用，整体结构不得摇晃、歪斜变形。

门式钢管脚手架安全技术交底

001

施工单位：

工程名称 分部分项工程

工种

一、进入施工现场必须遵守安全操作规程和安全生产纪律，搭拆门式钢管脚手架应由架子工担任，并应经岗位作业能 力培训考核合格后，持证上岗。

二、操作人员必须经三级安全教育培训并考核合格后方可上岗，进入施工现场时必须按规定使用安全防护用品，穿防 滑鞋。

三、作业前，应检查地基是否夯实平整，架体和构配件是否配套齐全，脱焊、裂缝、变形、锈蚀严重的不准使用，不 同型号的门架与配件严禁混合使用。

四、门式钢管脚手架的搭设程序应符合下列规定：

（1）门式钢管脚手架的搭设应与施工进度同步，一次搭设高度不宜超过最上层连墙件两步，且自由高度不应大于4m；

（2）支撑架应采用逐列、逐排和逐层的方法搭设；

（3）门式钢管脚手架的组装应自一端向另一端延伸，应自下而上按步架设，并应逐层改变搭设方向；

（4）每搭设完两步门架后，应校验门架的水平度及立杆的垂直度；

（5）安全网、挡脚板和栏杆应随架体的搭设及时安装.

五、底部门式钢管脚手架的立杆下端可设置固定底座或可调底座，可调底座和可调托座插入门式钢管脚手架立杆的长 度不应小于150mm，调节螺杆伸出长度不应大于200mm。

六、门式钢管脚手架应设置水平加固杆，水平加固杆应采用扣件与相关门式钢管脚手架立杆扣紧并靠近门架横杆设置

，每道水平加固杆均应通长连续设置；水平加固杆的接长应采用搭接，搭接长度不宜小于1000mm，搭接处宜采用2个及以上 旋转扣件扣紧。

七、门式钢管脚手架应设置剪刀撑，剪刀撑斜杆的倾角为45°～60°，剪刀撑应采用旋转扣件与门式钢管脚手架立杆 及相关杆件扣紧；每道剪刀撑的宽度不应太于6个跨距，且不宜小于6m，每道竖向剪刀撑均应由底至顶连续设置。

八、门式钢管脚手架的内侧立杆离墙面净距不宜大于150mm，当大于150mm时，应采取内设挑架板或其他隔离防护的安

技术交底记录 编号 20111115-01

工程名称 北京电子服务中心 施工单位 中国建筑装饰集团有限公司

交底提要：

分项交底内容: 门式脚手架搭设技术交底

交底时间： 2011年11月15日

交底内容：

一、施工准备:

（一）作业条件

1、脚手架经过质量验收，材质合格，配件齐全。

2、具有专项门市架搭设方案。

3、搭设区域地基强度为不低于C30标号混凝土楼板，混凝土厚度不小于100mm

(二)材料准备

1、门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JG/T 13-1999）的规定,并应有出厂合格证明书及产品标志。

2、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用φ42×2.5mm

焊接钢管,也可采用φ48×3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准《炭素结构钢》（GB/T700）中Q235A钢的规定，相应的扣件规格也应分别为φ42mm、φ48mm.

3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整,不得有斜口、毛口;严禁 使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。

二、工艺流程

场地平整、夯实→基础承载力实验、材料配备→铺放垫木(板)→拉线放底座→自一端起立门架并随即装交叉支撑（板）→装水平架(或脚手板)装梯子→（需要时，装设作用加强用的大横杆)→装设连墙件→照上述步骤，逐层向上安装→装加强整体刚度的剪刀撑→装设顶部栏杆→扎安全网。

三、搭设要求

1、门架

（1)门架步距\跨距，符合现行行业标准《建筑施工门式钢管脚手架安全技术规范》（JGJ

128—2000)的规定，并与交叉支撑规格配合。

(2)门架立杆高墙面净距不宜大于150mm，大于150mm时，应采取内挑架板或其他高口防护的安全措施。

(3)门架安装应自一端向另一端延伸，并逐层改变搭设方向,不得相对进行。搭完一步架后,应按要求检查并调整其水平度与垂直度。

第 1 页 共 3 页 技术交底记录 编 号

工程名称 交底日期

施工单位 分项工程名称 /

交底提要 门式脚手架安装与拆除

交底内容：

一、架子工施工安全要求

1、登高作业人员(架子工)必须通过安全技术培训并通过考核，持特殊工种上岗证。其他有关人员(如普工、安装工)必须在技工带领、指引下操作，高处作业人员，不得患有高血压、心脏病、贫血、癫翔病、恐高症、眩晕等禁忌症，非架子工不得单独进行作业。

2、脚手架搭设必须严格执行项目部下发的门式脚手架技术交底安全规定。钢管不得开裂、严重锈蚀、扭曲变形等状况，所有材料须经项目验收合格后方可使用。

3、严禁赤脚、穿拖鞋、穿硬底鞋作业。严禁在架子上打闹、休息，严禁酒后作业。作业时必须佩带安全帽并系好下颚带，高处作业必须系安全带，着装灵便，穿防滑鞋。作业时精力集中，团结合伙，互相呼应，统一指挥。

4、脚手架要结合进度搭设，搭设完的脚手架在离开作业岗位时不得留有未固定的扣件和不安全隐患，保证架子稳定。

5、风力六级以上(含六级)、高温、大雨、大雪、大雾等恶劣天气，应停止露天高处作业，风、雨、雪后应对架子进行全面检查，发现倾斜、下沉、脱扣、崩扣等现象必须进行解决，经验收合格后方可使用。

二、门式脚手架搭设安全技术要求

1、门式钢管脚手架搭设的安全技术规定(1)门式钢管脚手架的最大搭设高度，可根据下表拟定

门式钢管脚手架搭设高度

施工荷载（KN/㎡） 搭设高度（m）

≤3 45

＞3 60

注:施工荷载系指一种架距内各施工层荷载的总和。

2、对门架配件、加固件进行检查验收，严禁使用不合格的构配件。

3、对脚手架的搭设场地进行清理、平整，并做好排水。

4、为保证地基具有足够的承载能力，立杆施工应满足构造规定和施工组织设计的规定;在脚手架上应弹出门架立杆位置线，垫板、底座安放位置要精确。

5、门式脚手架搭设程序:

1)脚手架的搭设，应自一端延伸向另一端，自下而上按步架设，并逐级变化搭设方向，减少误差积累。不可自两端相向搭设或相间进行，以避免结合处错位，难于连接。
