第 1 页 共 4 页 实验五-1 VLAN(802.1Q-VLAN)间通信

计算机网络实验报告

实验组号： 课程： 班级： 实验名称：实验五 VLAN （802.1Q-VLAN ）间通信

姓 名__________ 实 验 日 期：

学 号_____________ 实验报告日期： 同组人姓名_________________ 报 告 退 发：

( 订正 、 重做 )

同组人学号_ _______________________ 教 师 审 批 签 字：通过 不通过 实验5

VLAN/802.1Q-VLAN 间通信

【实验名称】VLAN/802.1Q-VLAN 间互相通信.

【实验目的】通过三层交换机实现VLAN 间互相通信.

【实验设备】：每一实验小组提供如下实验设备 1、 实验台设备：计算机两台PC1和PC2（或者PC4和PC5） 2、 实验机柜设备： S2126(或者S3550)交换机一台

3、 实验工具及附件：网线测试仪一台 跳线若干

【背景描述】 假设某企业有2个主要部门:销售部和技术部,其中销售部门的个人计算机系统分散连接在2台交换机上,他们之间需要相互进行通信,销售部和技术部也需要进行相互通讯,现要在交换机上做适当配置来实现这一目标。

【实现功能】

使在同一VLAN 里的计算机系统能跨交换机进行相互通信,而在不同VLAN 里的计算机系统也能进行相互通信.

【实验拓扑】

S2126(A) F0/1 NIC2（IP:192.168.10.1/24） Vlan 10 Vlan 10 S3550(B ） F0/4 F0/4

F0/1 Vlan 20 PC2 F0/2 NIC2（IP:192.168.10.2/24） NIC2（IP:192.168.20.1/24）

实验项目

三层交换机实现VLAN间互通

实验日期 2021 年 11 月 8 日（星期 一 第 7-8节）

实验成绩

一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）

(1) 掌握三层交换机VLAN间路由数据通信的过程；

(2) 理解三层交换机实现VLAN间互通的配置方法；

(3) 深入了解VLAN的划分、802.1Q封装和通信原理，理解VLAN三层接口的功能及应用。

二、实验内容（用最简练的语言反映实验的内容）

三层交换技术在第三层实现了数据包的高速转发，从而解决了传统路由器低速、负责所造成的网络瓶颈问题。

交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过

用VTP协议，实现VLAN配置的一致性

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）

搭建拓扑结构

三层交换机：

交换机代码 Switch>

Switch>enable

Switch#confi ter

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 100

Switch(config-vlan)#exit

Switch(config)#vlan 200

Switch(config-vlan)#exit

Switch(config)#vlan 300

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 100

Switch(config-if)#exit

Switch(config)#int fa0/2

Switch(config-if)#switchport access vlan 200

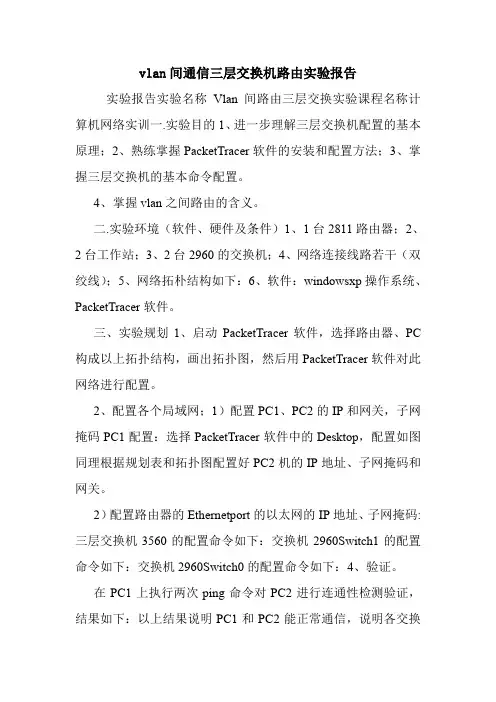

vlan间通信三层交换机路由实验报告

实验报告实验名称Vlan间路由三层交换实验课程名称计算机网络实训一.实验目的1、进一步理解三层交换机配置的基本原理；2、熟练掌握PacketTracer软件的安装和配置方法；3、掌握三层交换机的基本命令配置。

4、掌握vlan之间路由的含义。

二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；3、2台2960的交换机；4、网络连接线路若干（双绞线）；5、网络拓朴结构如下：6、软件：windowsxp操作系统、PacketTracer软件。

三、实验规划1、启动PacketTracer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用PacketTracer软件对此网络进行配置。

2、配置各个局域网；1）配置PC1、PC2的IP和网关，子网掩码PC1配置：选择PacketTracer软件中的Desktop，配置如图同理根据规划表和拓扑图配置好PC2机的IP地址、子网掩码和网关。

2）配置路由器的Ethernetport的以太网的IP地址、子网掩码:三层交换机3560的配置命令如下：交换机2960Switch1的配置命令如下：交换机2960Switch0的配置命令如下：4、验证。

在PC1上执行两次ping命令对PC2进行连通性检测验证，结果如下：以上结果说明PC1和PC2能正常通信，说明各交换机Switch配置正确。

五、实验分析：1、对路三层交换机路由表进行察看结果如下：交换机路由表收敛到192.168.1.0、192.168.2.0Pc1pingpc2通。

进一步说明配置成功。

六、实验心得1、进一步对认识了vlan间的路由；2、能够较熟练地利用PacketTracer软件进行简单网络拓扑结构图的绘制，以及按照拓扑图进行基本配置；3、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备。

一般在一个企业网络内部很少会使用路由器，在生产环境中，VLAN间的通信主要是通过三层交换来实现的。

三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。在三层交换机中跨VLAN间路由，需要使用SVI（Switch Virtual Interface，交换虚拟接口），SVI是指为交换机中的VLAN创建的虚拟接口，并且配置IP地址。SVI是联系二层VLAN的IP接口，一个SVI只能和一个VLAN相联系。

实验拓扑与上文类似，只是将2811路由器换成了3560三层交换机。

PC0接在2960交换机f0/1口，IP：192.168.1.10，默认网关192.168.1.254，属于VLAN

10；PC1接在2960交换机f0/13口，IP：192.168.2.10，默认网关192.168.2.254，属于VLAN 20；2960交换机的f0/24口与3560三层交换机的f0/1口相连，设为trunk模式。

PC0和PC1分属于不同的vlan，它们间数据的通信首先要经由trunk链路传输给三层交换机，然后再由三层交换机转发到不同的vlan。

一、配置Cisco 2960交换机

创建VLAN：

Switch#vlan database

Switch(vlan)#vlan 10 name vlan10

Switch(vlan)#vlan 20 name vlan 20

Switch(vlan)#exit

分配端口（将f0/1-f0/12端口划归vlan10，f0/13-f0/23端口划归vlan20）：

Switch(config)#int range f0/1-12

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10
