管道内流速常用值

  • 格式：doc
  • 大小：72.50 KB
  • 文档页数：5

精心整理

管道内流速常用值/（m/s）

管道内流速常用值/（m/s）流体种类应用场合管道种类平均流速备注水一般给水主压力管道2~3低压管道0.5~1泵进口0.5~2.0泵出口1.0~3.0工业用水离心泵压力管3~4离心泵吸水管DN2501~2DN2501.5~2.5往复泵压力管1.5~2往复泵吸水管1给水

管道内流速常用值/（m/s）

流体种类 应用场合 管道种类 平均流速 备注

水 一般给水 主压力管道 2~3

低压管道 0.5~1

泵进口 0.5~2.0

泵出口 1.0~3.0

工业用水 离心泵压力管 3~4

离心泵吸水管 DN250 1~2

DN250 1.5~2.5

往复泵压力管 1.5~2

往复泵吸水管 <1

给水总管 1.5~3

排水管 0.5~1.0

冷却 冷水管 1.5~2.5

热水管 1~1.5

凝结 凝结水泵吸收管 0.5~1

凝结水泵出水管 1~2

自流凝结水管 0.1~0.3

一般液体 低粘度 1.5~3.0

高粘度液体 粘度

50mPa·s DN25 0.5~0.9

DN50 0.7~1.0

DN100 1.0~1.6

粘度

100mPa·s DN25 0.3~0.6

DN50 0.5~0.7

DN100 0.7~1.0

DN200 1.2~1.6

粘度

1000mPa·s DN25 0.1~0.2

DN50 0.16~0.25

DN100 0.25~0.35

DN200 0.35~0.55

气体 低压 10~20

高压 8~15 20~30MPa

排气 烟道 2~7

压缩空气 压气机 压气机进气管 ~10

压气机输气管 ~20

一般情况 DN<50 <8

DN>70 <15 精心整理

饱和蒸汽 锅炉、汽轮机 DN<100 15~30

DN=100~200 25~35

DN>200 30~40

过热蒸汽 锅炉、汽轮机 DN<100 20~40

DN=100~200 30~50

DN>200 40~60

管道流速选择原则

一、液体工艺介质

类别最大允许压降流速kg/cm2/100mm/s

(1)一般0.921.5~4.6液体密度<1600kg/cm21.5~2.4

液体密度<800kg/cm21.8~3.0

液体密度<320kg/cm23.0~4.6粘度(cp)管径(mm)0.1~0.5

1.0250.5~1.1

500.7~1.5

1001.0~2.0

50.0250.5~0.9

500.7~1.0

1001.0~1.6

100.0250.3~0.6

500.5~0.7

1000.7~1.0

2001.2~1.6

1000.0250.1~0.2

500.16~0.25

1000.25~0.35

2000.35~0.55

(2)泵吸入口

饱和液体0.120.6~1.8

过冷液体0.231.2~2.4

(3)泵排出口

0～60m3/h1.381.8~2.4

60～160m3/h0.922.4~3.0

>160m3/h0.463.0~4.6

(4)容器、塔器底部排出管线0.141.2~1.8

(5)再沸器入口0.030.3~1.2

(6)冷凝器出口0.110.9~1.8

(7)冷却管线0.090.6~1.2

(8)塔器供液管线0.141.2~1.8

二、气体工艺介质类别最大允许压降流速

kg/cm2/100mm/s 精心整理

(1)一般

压力等级

>35.0kg/cm2G0.467.0~20.014.0~35.0kg/cm2G0.357.0~20.010.5~14.0kg/cm2G0.147.0~20.03.5~10.5kg/cm2G0.0710.0~30.0

0.0~3.5kg/cm2G0.0310.0~30.0

真空0.0210.0~30.0

换气用风道横置4.0~7.0竖置2.0~5.0

排烟烟道内2.0~3.0

烟筒内4.0~7.0(2)压缩机

进口管线0.1220.0~45.0排出管线0.2310.0~25.0

(3)塔器周边管线>2.5kg/cm2G0.046~0.127.0~20.00.0~2.5kg/cm2G0.046~0.1210.0~30.0

真空0.012~0.02310.0~30.0

三、水

类别最大允许压降口径(mm)流速

kg/cm2/100mm/s(1)一般0.400.6~4.9250.6~0.9

500.9~1.4

1001.5~2.1

1502.1~2.7

2002.4~3.0

2503.0~3.7

3003.0~4.3

4003.0~4.6

>5003.0~4.9

(2)泵吸入口0.100.5~1.5

(3)泵排出口0.401.0~3.0

离心泵2.0~3.0

往复泵1.0~2.0

(4)锅炉给水0.401.5~3.0

(5)冷却水0.401.0~2.5

四、蒸汽

类别最大允许压降流速

kg/cm2/100mm/s(1) 一般(2) 压力等级

(3) 0.0~3.5kg/cm2G0.0610.0~35.0

(4) 3.5~10.5kg/cm2G0.1210.0~35.0 精心整理

(5) 10.5~21.0kg/cm2G0.2310.0~35.0

(6) >21.0kg/cm2G0.3510.0~35.0

(7) (2)过热蒸汽

(8) 口径(mm)

(9) >2000.3540.0~60.0

(10)100~2000.3530.0~50.0

(11)<1000.3530.0~40.0

(12)(3)饱和蒸汽

(13)口径(mm)

(14)>2000.2030.0~40.0

(15)100~2000.2025.0~35.0

(16)<1000.2015.0~30.0

(17)(4)乏汽

(18)排汽管(从受压容器中排出)80.0

(19)排汽管(从无压容器中排出)15.0~30.0

(20)排汽管(从安全阀排出)200.0~400.0

表一

流体类别及情况???常见流速范围（m/s）???

自来水表压0.3MPA左右）??1-1.5???

压缩空气（表压0.1-0.2MPA以下）????10-25

工业供水（表压0.8MPA以下）????1.5-3??

压缩空气????10

锅炉给水（表压0.8MPA以上）????＞3????

空压机吸入管????＜10-15

油及粘度较高的液体????0.5-2??

空压机排除管????20-25

过热水????2???

送风机吸入管????10-15

烟道气（烟道内）????3-6????

送风机排出管????15-20

烟道气（烟道外）????3-4??

车间通风换气（主管）????4-15饱和水蒸气（表压0.3MPA以下）????20-40??

车间通风换气（支管）????2-8饱和水蒸气（表压0.8MPA以下）????40-60?

往复泵吸入管（水类液体）????0.7-1

饱和水蒸气（表压3MPA以上）????80

往复泵排出管（水类液体）????1-2

蛇管入口饱和水蒸气????30-40??

离心泵吸入管（水类液体）????1.5-2化工设备的排气管????20-25?

离心泵排出管（水类液体）????2.5-3

一般气(体常压）????10-20??

真空管道????＜10

精心整理

表二某些流体在管道中的常用流速范围

流体及其流动类别 流速范围/（m/s） 流体及其流动类别 流速范围/（m/s）

自来水（3×105Pa） 1～1.5 高压空气 15～25

水及低粘度液体（1×105Pa～1×106Pa） 1.5～3.0 一般气体（常压） 10～20

高粘度液体 0.5～1.0 鼓风机吸入管 10～20

工业供水（8×105Pa以下） 1.5～3.0 鼓风机排出管 15～20

锅炉供水（8×105Pa以下） ﹥3.0 离心泵吸入管（水类液体） 1.5～2.0

饱和蒸汽 20～40 离心泵排出管（水类液体） 2.5～3.0

过热蒸汽 30～50 往复泵吸入管（水类液体） 0.75～1.0

蛇管、螺旋管内的冷却水 ﹤1.0 往复泵排出管（水类液体） 1.0～2.0

低压空气 12～15 液体自流速度（冷凝水等） 0.5

真空操作下气体流速 ﹤50

适宜流速的大小与流体性质及操作条件有关。如悬浮液不宜低速，高粘度、高密度及易燃易爆流体不宜高流速。

合集下载

管道内常用流速值

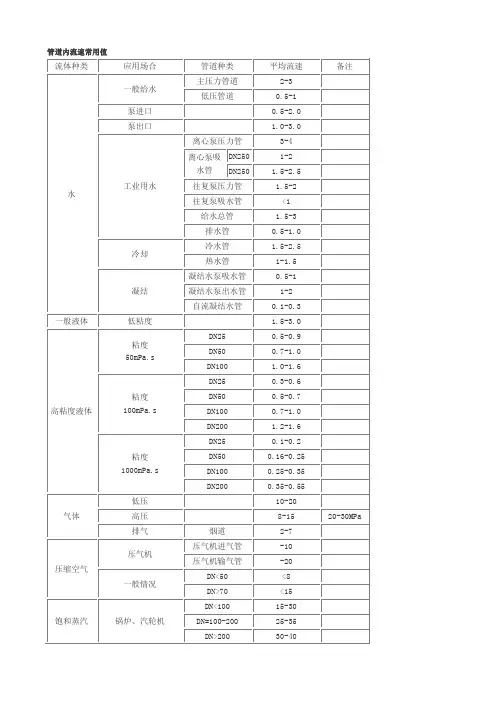

管道内常用流速值

管道内流速常用值

流体种类 应用场合 管道种类 平均流速 备注

水 一般给水 主压力管道 2-3

低压管道 0.5-1

泵进口 0.5-2.0

泵出口 1.0-3.0

工业用水 离心泵压力管 3-4

离心泵吸水管 DN250 1-2

DN250 1.5-2.5

往复泵压力管 1.5-2

往复泵吸水管 <1

给水总管 1.5-3

排水管 0.5-1.0

冷却 冷水管 1.5-2.5

热水管 1-1.5

凝结 凝结水泵吸水管 0.5-1

凝结水泵出水管 1-2

自流凝结水管 0.1-0.3

一般液体 低粘度 1.5-3.0

高粘度液体 粘度

50mPa.s DN25 0.5-0.9

DN50 0.7-1.0

DN100 1.0-1.6

粘度

100mPa.s DN25 0.3-0.6

DN50 0.5-0.7

DN100 0.7-1.0

DN200 1.2-1.6

粘度

1000mPa.s DN25 0.1-0.2

DN50 0.16-0.25

DN100 0.25-0.35

DN200 0.35-0.55

气体 低压 10-20

高压 8-15 20-30MPa

排气 烟道 2-7

压缩空气 压气机 压气机进气管 -10

压气机输气管 -20

一般情况 DN<50 <8

DN>70 <15

饱和蒸汽 锅炉、汽轮机 DN<100 15-30

DN=100-200 25-35

DN>200 30-40 过热蒸汽 锅炉、汽轮机 DN<100 20-40

DN=100-200 30-50

DN>200 40-60

管道流速常用值

管道流速常用值

1. 生活给水管道流速：摘自《建筑给排水设计规范》GB 50015-2003

3.6.9 生活给水管道的水流速度，宜按表3.6.9采用。。

表3。6。9 生活给水管道的水流速度

公称直径（mm） 15～20 25～40 50～70 ≥80

水流速度（m／s） ≤1.0 ≤1.2 ≤1.5 ≤1.8

5.5.8 热水管道的流速，宜按表5.5.8选用。（饮用水流速也是参考5.5.8规定。）

表5.5.8 水管道的流速

公称直径（mm） 15-20 25-40 ≥50

流速（m／s） ≤0.8 ≤1.0 ≤1.2

以下摘自教科书《建筑给水排水工程》，考虑到经济流速因素，设计时给水管道流速应控制在正常范围内：

生活或生产给水管道，不宜大于2.0m／s，当防噪声要求，且管径不大于25mm时，流速可采用0.8~1.0m／s；

消火栓系统，消防给水管道，不宜大于2.5m／s；

自动喷水灭火系统给水管道，不宜大于5.0m／s，但其配水只管在个别情况下，可控制在10

m／s以内。

2. 室外消防给水管流速：摘自《石油化工企业设计防火规范》 GB 50160—92

第7.3.14条 工艺装置区或罐区的消防给水干管的管径，应经计算确定，但不宜小于200mm。独立的消防给水管道的流速，不宜大于5m／s。

3.自动喷水灭火系统给水管流速：

摘自《自动喷水灭火系统设计规范》 GB GB 50084—2001

9. 2 管道水力计算

9. 2. 1 管道内的水流速度宜采用经济流速，必要时可超过5m／s，但不应大于10m／s。

9. 2. 1条文说明： 采用经济流速是给水系统设计的基础要素，本条在原规范第7．1．3条基础上调整为宜采用经济流速，必要时可采用较高流速的规定。采用较高的管道流速，不利于均衡系统管道的水力特性并加大能耗；为降低管道摩阻而放大管径、采用低流速的后果，将导致管道重量的增加，使设计的经济性能降低。 原规范中关于“管道内水流速度可以超过5m／s，但不应大于10m／s”的规定．是参考下述资料提出的：

管道流速常用值 2

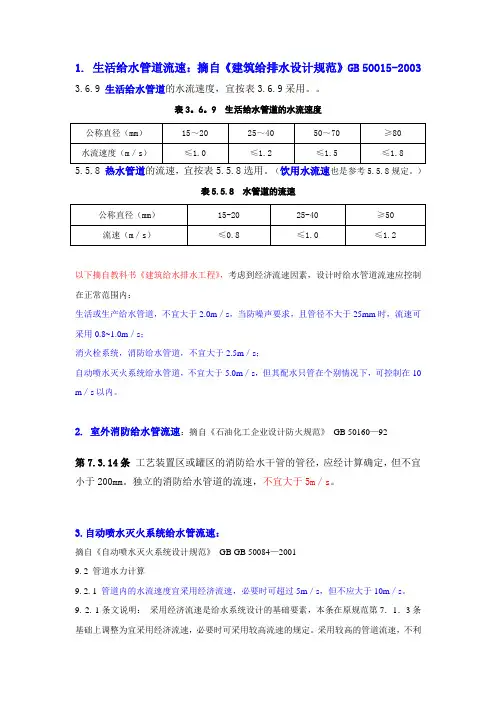

管道流速常用值 2
