接触力学摩擦模型

在Adams中，有两种计算接触力的方法：补偿法和冲击函数法（两者的差别并不大）。

在此主要对使用较广的冲击函数法进行说明。

在Adams中，接触力可分解成两部分：正压力和摩擦力。

正压力使用impact 函数法进行计算，摩擦力使用Coulomb法进行计算。

接触正压力的计算模型Adams根据Hertz contact theory，采用impact函数提供的非线性等效弹簧阻尼模型作为接触力的计算模型。

根据Impact函数来计算两个构件之间的接触力时，接触力由两个部分组成：一个是由于两个构件之间的相互切入而产生的弹性力；另一个是由相对速度产生的阻尼力。

其广义形式可以表示为：F ni=Kδi e+CV i式中：F ni—法向接触力，单位为N。

K（Stiffness）—Hertz接触刚度，表示接触表面的刚度，单位为N/mm。

一般来说，刚度值越大，积分求解越困难，但是如果刚度值过小，就不能模拟两个构件之间的真实接触情况。

刚度是一个常值，应使用后面介绍的公式进行计算。

δi（Penetration Depth）—接触点的法向穿透深度，单位为mm。

注意：接触定义界面中输入的是阻尼达到最大值时的穿透深度（由碰撞动力学模型可知，两物体接触后，阻尼很快就达到最大值，且在接触过程中保持不变，因此，此时输入的穿透深度的取值应该越小越好。

同时考虑到ADAMS中的数值收敛性，一般可采用ADAMS中推荐的取值0.01 mm），并不是最大穿透深度（阻尼达到最大值后，构件之间的相互切入还可以继续）。

当接触点的法向穿透深度小于其临界值（接触定义界面中的输入值）时，阻尼系数是穿透深度的三次函数，当大于等于临界值时，阻尼值也到达其最大值，如下图所示。

e（Force Exponent）—力的指数，刚度项的贡献因子。

对于刚度比较大的接触，e>1，否则e<1。

对于金属常用1.3～1.5，对于橡胶可取2甚至3。

一般用1.5。

C（Damping）—阻尼系数，单位为N*sec/mm。

有限元分析中的接触和摩擦模拟（四）10接触问题全局求解方案在有限元分析中，通常得到以下形式的全局方程组式中，P为结点载荷列阵。

对于接触问题，约束不等式一般可表示为如下形式10.1 罚函数法罚函数法不增加问题的自由度，而且使求解方程的系数矩阵保持正定，所以得到了广泛的应用。

罚函数法给出以下形式的求解方程：其算法流程可概述如下：10.2 拉氏乘子法拉氏乘子法是另外一种得到广泛应用的接触算法。

该方法能够精确满足接触约束条件，但增加了额外的未知量，即拉格朗日乘子。

拉氏乘子法给出的求解方程为以下给出拉氏乘子法的简要计算步骤：10.3 增广拉格朗日法增广拉格朗日法通过对于罚函数形势相组合的拉格朗日乘子的更新，获得了罚函数法和拉氏乘子法之间的折中方式。

该算法的求解方程形式为该方法通常与Uszawa类型的循环迭代相结合使用，采用嵌套两重循环，分别用于计算接触和更新拉氏乘子。

算法流程如下：增广拉格朗日法通过应用下面二式来更新拉氏乘子和罚参数10.4 连续二次规划法连续二次规划法采用牛顿型或者准牛顿型方法来求解接触问题的Kuhn-Tucher条件。

该方法中，将与接触问题等价的不等式约束最优化问题利用二次近似转化为一系列二次规划问题式中，(ū,ƛ)代表迭代求解过程的一个已知状态，即本次迭代开始时的位移和拉氏乘子的初始值，Δu是位移的增量。

连续二次规划法的基本流程如下：11摩擦的全局算法对于摩擦情况，需要区分粘接和滑动两种状态。

粘结状态相当于切向位移约束，摩擦力即界面上的约束反力。

与此相反，在滑动状态下，摩擦力需要根据界面上的切向滑移本构关系确定。

11.1 罚函数法罚函数法构建的摩擦接触问题的求解方程可表示如下，其中，t T(u)为摩擦力矢量。

在t n+1时刻，粘结或滑动状态的摩擦力由下式给出式中，a T为相对滑动速度的方向矢量。

根据以上列式，可以建立求解摩擦接触问题的算法。

对于总体求结果中的一个载荷增量步，罚函数法的算法流程可概括如下。

coulomb接触模型公式Coulomb接触模型公式引言：物理学中的Coulomb接触模型公式是描述电荷之间相互作用的基本规律之一。

该公式由法国物理学家Charles-Augustin de Coulomb在18世纪末提出，被广泛应用于电磁学、静电学和力学等领域。

Coulomb接触模型公式揭示了电荷之间的相互作用力与它们之间的距离和大小有关。

1. Coulomb接触模型公式的基本原理Coulomb接触模型公式的基本原理是基于电荷之间的相互作用力。

根据该模型，两个电荷之间的相互作用力与它们之间的距离成反比，与它们的电荷量的乘积成正比。

具体而言，Coulomb接触模型公式可以表示为：F = k * (q1 * q2) / r^2其中，F表示电荷之间的相互作用力，q1和q2分别表示两个电荷的电荷量，r表示它们之间的距离，k为一个常数，称为Coulomb 常数。

2. Coulomb常数的意义Coulomb常数是Coulomb接触模型公式中的一个重要参数，它决定了电荷之间相互作用力的大小。

Coulomb常数的数值约为9 * 10^9N·m^2/C^2，它是通过实验测量得到的。

3. Coulomb接触模型公式的应用Coulomb接触模型公式在电磁学、静电学和力学等领域有广泛的应用。

下面分别介绍一下它们在这些领域的具体应用：3.1 电磁学中的应用在电磁学中，Coulomb接触模型公式可以用来计算电荷之间的相互作用力。

例如，在静电场中，当一个电荷放置在另一个电荷的周围时，可以利用该公式计算它们之间的相互作用力。

此外，Coulomb 接触模型公式还可以用来计算电场和电势的分布。

3.2 静电学中的应用在静电学中，Coulomb接触模型公式可以用来描述电荷之间的吸引和排斥现象。

根据该公式，同种电荷之间的相互作用力为排斥力，异种电荷之间的相互作用力为吸引力。

这一原理被广泛应用于静电机、电磁感应和静电粉末涂料等领域。

ANSYS Workbench是ANSYS公司开发的一款工程仿真平台，用于进行多物理场仿真分析。

接触分析是其中一种常见的分析类型，它用于研究和评估两个或多个物体之间的接触行为和力学响应。

下面将详细解释ANSYS Workbench中接触分析的案例步骤：1. 构建几何模型：使用ANSYS DesignModeler或其他CAD软件，创建需要进行接触分析的物体的几何模型，包括接触面和接触区域。

2. 导入模型：将几何模型导入到ANSYS Workbench中，可以使用File > Import或直接将文件拖放到工作区。

3. 定义材料属性：选择需要定义的材料，在ANSYS Mechanical中，可以使用材料库中的材料或自定义材料属性。

4. 定义接触区域：选择接触区域，在Geometry中选择面或体，然后将其分配为接触区域。

可以设置摩擦系数和接触刚度等接触属性。

5. 定义加载：定义加载条件，如力、压力或位移。

可以在Loads下的各个选项卡中定义加载类型、大小和方向等。

6. 设置分析类型：选择需要进行的接触分析类型，在ANSYS Mechanical中，可以选择非线性接触分析或线性接触分析，根据具体情况选择适当的分析类型。

7. 设置求解器选项：在Solver Settings中设置求解器选项，如收敛准则、迭代次数和网格参数等。

8. 网格划分：进行网格划分，确保适当的网格密度和质量，可以使用ANSYS Meshing 或其他网格划分工具。

9. 求解和后处理：运行求解器进行接触分析，并等待求解完成。

完成后，可以使用ANSYS Mechanical中的后处理工具进行结果分析和展示。

10. 结果分析：根据需要，对接触分析的结果进行分析和评估，如接触变形、压力分布、接触压力、挤压量等。

接触力学与摩擦学的原理及其应用接触力学和摩擦学是两个重要的力学分支，它们涉及到物体间接触面的状态、运动、力学特性及其应用。

接触力学和摩擦学的应用非常广泛，机械工程、材料工程、航空航天工程等领域都需要这方面的知识。

本文将主要介绍接触力学和摩擦学的原理及其应用。

接触力学可以用来描述实物之间的接触状态、接触区域形状、接触压力分布和接触变形等问题。

在接触力学中，最基本的概念是Hertz接触理论。

Hertz接触理论适用于弹性体间的接触，一般情况下是指半无限大的弹性体与小的弹性体之间的接触。

在Hertz接触理论中，假设接触面的形状为球形或者椭球形，两个接触面的形状相同。

接触的双方都是弹性体，并且能够在一定范围内发生线弹性变形。

根据Hertz理论，接触压力是接触处应力状态的结果。

在接触面内，正应力和剪应力在拟合点附近是最大的。

为了计算接触面的初始形状和压力分布，需要先确定正应力和剪应力分布。

1.轴承设计和制造轴承是机械旋转件中重要的传动元件，用于传输旋转力和负载。

轴承的设计和制造需要考虑接触力学、摩擦学、材料科学、热力学和工程制造等方面的知识。

接触力学理论可用于分析轴承的接触状态、接触面的形状和接触压力分布等问题。

这些信息对于轴承寿命、性能和可靠性等方面的研究是至关重要的。

2. 磨损机理和磨损预测材料金属在接触状态下发生摩擦和磨损，磨损过程对于材料性能的改变和材料寿命的影响是不可忽视的。

接触力学和摩擦学是磨损机理和磨损预测的关键因素。

接触力学可以用来描述材料之间的接触状态。

在摩擦学方面的知识，可以用来预测材料的摩擦和磨损行为。

通过研究材料的摩擦和磨损机理，可以得到材料的表面微观结构的信息，提高材料设计的可靠性和可行性。

3. 轮胎与道路的接触轮胎与道路的接触是汽车动力系统中最重要的问题之一，它直接影响汽车的稳定性、操纵性、制动距离和油耗等方面性能。

轮胎与道路的接触状态是一个复杂的多指标联合度量问题。

通过接触力学的原理，可以计算出轮胎和道路的接触压力分布，从而对轮胎与道路的接触状态进行预测和优化，提高汽车的性能与安全性。

关于机械系统中摩擦模型的研究进展分析摘要：本文主要介绍的就是对机械系统中摩擦模型进行了有效的分析和研究，并且对其进行相应的展望。

关键词：机械系统；摩擦模型；研究进展引言针对摩擦而言，它属于一种相对比较复杂的非线性物理现象，在一定程度上产生于相对运动过程中的接触面积。

而机械控制领域中比较常用的一种方法就是摩擦模型补偿技术。

目前摩擦模型已经达成了十几种，充分的对模型的工程机理以及适用范围进行有效的了解，对解决机械系统和摩擦力学问题具有着重要的意义。

1.机械系统中的摩擦模型1.1静态摩擦模型1.1.1库伦+黏性模型在十九世纪，由于流体动力学的不断发展，人们发现液体在一定程度上存在着黏性，这样就进一步的导致了线形黏性，导致线形黏性摩擦模型出现，将其描述为F（υ）=fυυ （1）其中，fυ表示的是黏性摩擦系数，在一些情况下，为了能够和实验数据进行相拟合，可以在一定程度上建立起相对滑动速度成非线性关系的黏性摩擦模型（2）线性黏性摩擦模型在一般情况下，和库伦摩擦模型组合进行使用，让其进一步的法阵成为另一种相对简单的库伦+黏性模型。

如图1所示。

（3）图1为Coulomb+黏性1.1.2静摩擦+库伦+黏性摩擦模型Morin在一定程度上引入了静止时的静摩擦力和外力相互作用思想，试验发现能够在一定程度上让系统从零速进一步的到达稳态速度力所需的力，并且要大于稳态速度所需的力，因此，静态摩擦力f和外力fe之间有着一定的关系，并且有着以下函数关系：（4）在公式中，fs代表的是最大的静摩擦力，当υ=0时，摩擦力在一定程度上属于外力函数，不是速度函数，因此应用的传统方式在一定程度上主要是以速度为主要输入、力为输出对摩擦进行描述不是全部都是正确的，当υ不等于零时，摩擦力可以在一定程度上表示为如（3）式，如图2所示。

1.1.3Stribeck 摩擦模型模型中的滑动摩擦力在一定程度上都是速度线性函数，并且静摩擦和动摩擦这两者之间的转换在一定程度上都是离散的，但是Stribeck 在一九零二年进行观察：摩擦力在对静摩擦力进行克服后出现不断的连续下降，是在低速度下由于速度的增加而见效的，并且进一步的呈现出速度连续函数。

关于摩擦及其补偿方法众所周知，具有相对运动或相对运动趋势的两个接触面间会产生摩擦力。

摩擦效应依赖于许多因素，如位置、接触面间的相对速度、接触面材料的特性、是否存在润滑以及温度等等，它们中的任何一个发生改变都会引起摩擦力的变化。

因此，摩擦是一种比较复杂的现象,其特性有很大的差异,人们至今也未能完全洞悉其机理。

为了克服摩擦给伺服系统带来的危害，提高伺服系统的性能，人们希望从控制角度出发，能建立一个能比较全面反映摩擦现象的模型。

多年来，人们通过实验对摩擦现象进行研究，提出了各种各样的、形式迥异的摩擦模型，这些模型都大致精确地描述了各种摩擦分量。

到目前为止，已提出的摩擦模型有 30多种，已有不少文献对主要的摩擦特征及模型进行了综述。

我们仅对控制问题中常用的摩擦模型进行概述，很多模型不适合或者极少应用在控制问题中，这里就不再赘述。

最简单也是最常使用的摩擦模型为库仑模型（如图1-1(a)所示），其形式如下：其中，F 为摩擦力，v为两接触面间的相对速度，摩擦力大小为。

库仑模型没有指定零速率处的摩擦力大小，它可能是零或者取−到之间的任意值，这主要看符号函数如何定义库仑+粘滞摩擦模型（如图1-1(b)所示）形式如下：其中，β是粘滞摩擦系数，Fc是库仑摩擦。

静摩擦是两接触面间有相对运动趋势但无相对运动时产生的摩擦力，当施加的外力小于最大静摩擦力时，静摩擦同所施加的外力相抵消从而使物体保持静止。

因此，静摩擦可以建模为外加力的函数：式中Fe 是外加力，Fs 是最大静摩擦力，它是由静摩擦变化到库仑摩擦的极限值。

在模型(1-2)中加入静摩擦，便成为经典的“静摩擦+库仑+粘滞摩擦模型”，也叫 Kinetic 摩擦模型，如图 1-1(c)所示。

Stribeck 通过实验观察看出，从静摩擦到动摩擦的过渡并非像图 1-1(c)所示的那样是不连续的。

实际上，摩擦力由最大静摩擦变为库仑摩擦是一个连续的过程，如图 1-1(d)所示，相应模型称为Stribeck 摩擦模型或者 GKF 摩擦模型，它是比 Kinetic 摩擦模型更一般的摩擦描述：其中 F (v)为任意函数，其曲线应该具有图 1-1(d)那样的形状。

全滑移下球形粗糙表面的弹塑性接触模型_接触力学论文导读:：接触首先会发生在离散化的粗糙峰上。

而对于弹塑性接触。

全滑移下球形粗糙表面的弹塑性接触模型。

论文关键词：粗糙峰，弹塑性接触，球形粗糙表面接触，接触力学0 引言接触问题作为研究摩擦磨损的基础，一直以来是摩擦学研究的重要课题之一。

研究物体的接触状态包括接触面积及载荷等对研究粗糙表面的摩擦及磨损有重要的理论意义及工程实际指导。

当两粗糙表面互相接触时，接触首先会发生在离散化的粗糙峰上，随着载荷的加大，粗糙峰的接触数量不断增多，当大部分粗糙峰被压平后，接触会逐步转到基体上[1]。

目前，国内外众多学者对粗糙表面的接触进行了一系列研究，其研究的内容和方法包括：1）对单粗糙峰与刚性面的弹塑性接触及其形貌的影响; 2）粗糙峰的分布原则，如指数分布，Greenwood 等[2]提出的高斯分布等；3）结合单一粗糙峰的研究结果及分布对工程实际粗糙表面进行分析，而对实际粗糙面的研究包括对两基体均为刚性粗糙面，一基体刚性粗糙面与另一基体弹性粗糙面以及两基体都为弹性粗糙面的研究。

全滑移是一种理想化的接触条件，是指无摩擦的、光滑表面接触接触力学，英文称为slip，全滑移接触下相互接触的两个接触点在切向上不相互影响，而不是指接触的两个物体存在切向相对运动。

全粘着是对应于全滑移的另一种理想化接触条件，英文称为stick，在全粘着接触条件下，相互接触的两个接触点之间在切向是没有相对位移的。

在单一粗糙峰与刚性面的接触方面，经典的Hertz接触理论[1]首先给出了全滑移下弹性接触时加载力与位移及接触半径的关系，Abbott和Firestone[3]建立了单一粗糙峰接触的全塑性接触模型，而对于弹塑性接触，目前尚未有完整的数值解，但很多研究学者利用有限元等方法得出了不同的经验公式，如Kogut和Etsion[4]基于有限元法建立了全滑移条件下无量纲接触力，接触面积和法向位移的关系，Jackson和Green[5]也建立了类似的经验公式并进行了试验验证论文格式模板。

接触式连接体模型的动力学计算问题接触式连接体模型的动力学计算问题随着科技的发展，接触式连接体模型在机械工程领域得到了广泛的应用，它是一种用于解决机构连接问题的重要数学模型。

在这篇文章中，我们将深入探讨接触式连接体模型的动力学计算问题，重点关注其在实际工程中的应用和挑战。

一、接触式连接体模型的基本概念接触式连接体模型是指在机械系统中，由物体表面间的接触或连接所形成的一种约束关系。

它通常用于描述机构之间的连接方式和受力情况，是解决机械系统动力学问题的重要工具。

接触式连接体模型的基本概念包括接触模型、力学模型和动力学模型等内容。

1. 接触模型：接触式连接体模型的接触模型是描述机构之间接触情况的重要组成部分。

它包括接触点位置、接触面积、接触法向力和摩擦力等信息，能够准确描述接触状态和变形情况。

2. 力学模型：力学模型是用于描述接触式连接体模型受力和变形情况的数学模型。

它包括刚体的运动学和动力学方程、接触力的计算与分析等内容，能够提供力学分析和仿真计算所需的基本理论支持。

3. 动力学模型：动力学模型是研究接触式连接体模型在外力作用下的运动规律和响应情况的数学模型。

它包括机构的动力学方程、振动分析、动态响应和稳定性分析等内容，能够为机构设计和控制提供重要参考。

二、接触式连接体模型的动力学计算方法在工程实践中，为了解决接触式连接体模型的动力学计算问题，人们提出了许多有效的方法和技术。

这些方法通常包括接触力模型、刚柔耦合技术和动力学仿真等内容，能够有效提高系统的计算精度和计算效率。

1. 接触力模型：接触力模型是解决接触式连接体模型动力学计算问题的重要手段。

它通常包括基于弹簧-阻尼模型的接触力模型、基于摩擦力学的接触力模型和基于接触力优化的接触力模型等内容，能够准确描述接触力的大小、方向和变化规律。

2. 刚柔耦合技术：刚柔耦合技术是用于解决接触式连接体模型动力学计算问题的关键技术之一。

它包括刚体与刚体的接触分析、柔性体与刚体的接触分析和柔性体与柔性体的接触分析等内容，能够有效处理接触面上的非线性和接触状态的多样性。

abaqus摩擦接触主面从面弹簧摩擦接触在工程领域中起着重要的作用，它可用于模拟许多现实世界中发生的力学现象。

在有限元软件ABAQUS中，我们可以通过定义摩擦接触主面和从面之间的弹簧来模拟摩擦接触行为。

以下是关于ABAQUS摩擦接触主面从面弹簧的相关内容。

一、摩擦接触概述摩擦接触是指两个物体或表面之间由于相对运动而产生的阻力。

在ABAQUS中，我们可以通过定义摩擦接触的接触特性来模拟接触面之间的摩擦力和法向力。

摩擦接触可以分为两种类型：有限摩擦和无限摩擦。

有限摩擦是指摩擦接触力随着接触面相对滑动而减小，而无限摩擦是指摩擦接触力保持恒定不变。

二、摩擦接触模型在ABAQUS中，摩擦接触主要有两种模型：基于表面法向力和基于法向位移。

基于表面法向力的模型适用于接触面上没有相对滑动的情况，而基于法向位移的模型适用于接触面上有相对滑动的情况。

这两种模型均可以通过定义各种参数来控制摩擦接触的行为，例如摩擦系数、接触刚度、摩擦角等。

三、摩擦接触主面从面弹簧摩擦接触主面从面弹簧是一种常用的摩擦接触模型，在ABAQUS中也有提供。

该模型将摩擦接触视为主面从面之间采用弹簧元件进行模拟。

根据弹簧的力学性质，我们可以定义摩擦接触主面从面之间的刚度和阻尼等参数，以控制接触行为和摩擦力的大小。

通过调整这些参数，我们可以模拟不同接触情况下的摩擦力和接触行为。

四、ABAQUS中的摩擦接触模拟步骤在ABAQUS中进行摩擦接触模拟的步骤如下：1. 定义模型的几何形状和材料性质。

2. 定义边界条件和加载情况。

3. 定义摩擦接触属性，包括摩擦系数、接触刚度、摩擦角等。

4. 创建摩擦接触主面和从面的面集（Surface）。

5. 定义摩擦接触主面和从面的接触关系，选择适当的接触模型。

6. 运行模拟并分析结果，包括接触力、位移和应力等。

五、注意事项和常见问题在进行ABAQUS摩擦接触模拟时，需要注意以下几点：1. 数据输入准确性：几何形状、材料属性和边界条件的定义应准确无误。

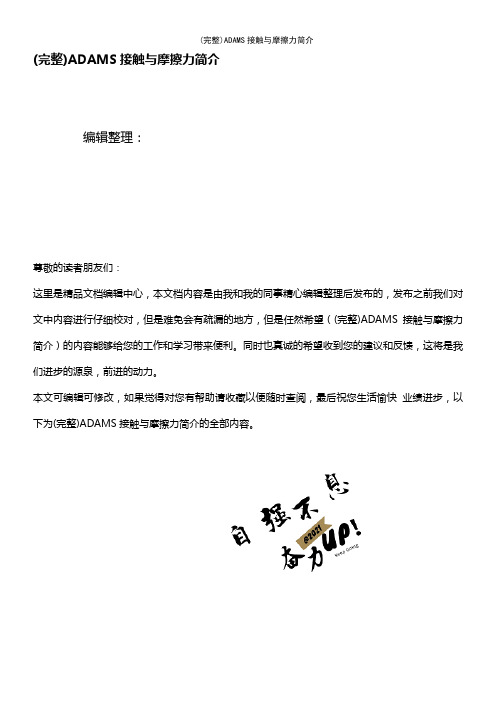

(完整)ADAMS接触与摩擦力简介编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)ADAMS接触与摩擦力简介）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)ADAMS接触与摩擦力简介的全部内容。

4。

3。

2.2接触与摩擦力1。

摩擦力(考虑是否画示意图）。

运动副一般只限制两个构件的部分自由度,在没有限制自由度的方向上，两个构件可以相对运动,在能够产生相对运动的自由度上定义摩擦力，使系统在做动力学仿真时,考虑摩擦力的存在，这样使得仿真更加符合实际,摩擦力需要设置如下参数：（1）静摩擦系数(Mu Static)和动摩擦系数（Mu Dynamic）.（2）摩擦圆半径(Friction Arm）和轴颈半径(Pin Radius ）。

摩擦圆半径等于轴颈半径与当量摩擦系数的乘积。

（3)弯曲作用力臂(Bending Reaction Arm)。

（4）静摩擦移动速度（Stiction Transition Velocity），指在出于静摩擦状态时，运动副的最大位移。

（5）摩擦力矩预载荷(Stiction Torque Preload)。

例如由过盈装配而产生的装配压力等.（6）引起摩擦力的因素(Input Forces to Friction）。

可以选择预载荷、方作用力或弯矩.（7）禁用摩擦力的情况(Friction Inactive During）。

（8)Reaction Arm(反作用力力臂）。

指扭转力矩除对应的力臂。

（9）Initial Overlap（移动副的初始位移）。

指弯曲力矩对应的力臂。

（10)Overlap Will(移动副的位移变化情况）。

关于摩擦及其补偿方法众所周知，具有相对运动或相对运动趋势的两个接触面间会产生摩擦力。

摩擦效应依赖于许多因素，如位置、接触面间的相对速度、接触面材料的特性、是否存在润滑以及温度等等，它们中的任何一个发生改变都会引起摩擦力的变化。

因此，摩擦是一种比较复杂的现象,其特性有很大的差异,人们至今也未能完全洞悉其机理。

为了克服摩擦给伺服系统带来的危害，提高伺服系统的性能，人们希望从控制角度出发，能建立一个能比较全面反映摩擦现象的模型。

多年来，人们通过实验对摩擦现象进行研究，提出了各种各样的、形式迥异的摩擦模型，这些模型都大致精确地描述了各种摩擦分量。

到目前为止，已提出的摩擦模型有 30多种，已有不少文献对主要的摩擦特征及模型进行了综述。

我们仅对控制问题中常用的摩擦模型进行概述，很多模型不适合或者极少应用在控制问题中，这里就不再赘述。

最简单也是最常使用的摩擦模型为库仑模型（如图1-1(a)所示），其形式如下：其中，F 为摩擦力，v为两接触面间的相对速度，摩擦力大小为。

库仑模型没有指定零速率处的摩擦力大小，它可能是零或者取−到之间的任意值，这主要看符号函数如何定义库仑+粘滞摩擦模型（如图1-1(b)所示）形式如下：其中，β是粘滞摩擦系数，Fc是库仑摩擦。

静摩擦是两接触面间有相对运动趋势但无相对运动时产生的摩擦力，当施加的外力小于最大静摩擦力时，静摩擦同所施加的外力相抵消从而使物体保持静止。

因此，静摩擦可以建模为外加力的函数：式中Fe 是外加力，Fs 是最大静摩擦力，它是由静摩擦变化到库仑摩擦的极限值。

在模型(1-2)中加入静摩擦，便成为经典的“静摩擦+库仑+粘滞摩擦模型”，也叫 Kinetic 摩擦模型，如图 1-1(c)所示。

Stribeck 通过实验观察看出，从静摩擦到动摩擦的过渡并非像图 1-1(c)所示的那样是不连续的。

实际上，摩擦力由最大静摩擦变为库仑摩擦是一个连续的过程，如图 1-1(d)所示，相应模型称为Stribeck 摩擦模型或者 GKF 摩擦模型，它是比 Kinetic 摩擦模型更一般的摩擦描述：其中 F (v)为任意函数，其曲线应该具有图 1-1(d)那样的形状。

coulomb接触模型公式Coulomb接触模型公式引言Coulomb接触模型是描述物体表面接触力的一种常用模型，它由法国物理学家Charles-Augustin de Coulomb在18世纪末提出。

该模型基于库仑定律，描述了两个物体之间的接触力与它们的接触面积和表面间的粘性有关。

本文将介绍Coulomb接触模型的公式及其在实际应用中的意义。

Coulomb接触模型公式Coulomb接触模型公式表达了两个物体之间的接触力与它们的接触面积之间的关系。

该公式可以用以下形式表示：F = μN其中，F是接触力，μ是摩擦系数，N是物体间的法向压力。

接触力F是两个物体之间的作用力，它垂直于两个物体的接触面。

摩擦系数μ表示了两个物体表面间的摩擦性质，它是一个无量纲的常数。

法向压力N是两个物体之间的垂直压力，它是由物体的重力和外部施加的压力共同作用所产生的。

Coulomb接触模型的公式可以被广泛应用于各种实际问题中，例如：1. 物体的静摩擦力的计算：当一个物体静止在斜面上时，它受到的静摩擦力可以通过Coulomb接触模型来计算。

根据公式F = μN，我们可以根据物体的重力和斜面的倾角来确定静摩擦力的大小。

2. 密封件的设计：在工程设计中，密封件的设计往往需要考虑到接触力的大小。

Coulomb接触模型可以帮助工程师计算密封件的接触力，从而确保密封性能。

3. 轮胎与道路间的摩擦力：在汽车行驶过程中，轮胎与道路间的摩擦力是关键因素之一。

Coulomb接触模型可以帮助我们理解轮胎与道路之间的摩擦特性，并优化轮胎的设计。

4. 地震学中的断层摩擦：在地震学研究中，断层摩擦是地震产生的重要因素之一。

Coulomb接触模型可以用来研究地壳中断层的摩擦特性，进而预测地震的发生概率。

结论Coulomb接触模型是描述物体表面接触力的一种重要模型。

通过公式F = μN，我们可以计算出物体间的接触力，并应用于各种实际问题中。

该模型的应用范围广泛，涉及工程设计、地震学、汽车工业等领域。

1.引言摩擦是一种复杂的非线性物理现象，产生于具有相对运动的接触面之间。

因此，摩擦发生在所有的机械系统中，并对机械系统的性能有着较大的影响。

由于摩擦的高度非线性特新，摩擦往往会导致系统的稳态偏差，极限环或者降低系统的性能指标。

所以对于控制领域而言了解摩擦是非常有必要的，这样才能明白摩擦对于闭环回路的影响并且设计控制器来降低这种影响。

目前已经建立的摩擦力模型多大几十种，他们各有千秋，充分了解和分析这些模型的结构、机理和使用范围对于解决机械系统与摩擦有关的力学问题和摩擦补偿问题有着重要的意义。

2.摩擦现象摩擦是两个接触表面间产生的切向作用力。

众多试验表明摩擦与许多因素有关，例如相对滑动速度、相对加速度、位移、润滑情况和接触表面状况等。

大量的学者用了无数的实验来揭示摩擦特性，对于摩擦力的精确建模需要对摩擦现象深入的了解。

下面便来介绍接种主要的摩擦现象。

2.1.库伦摩擦库伦摩擦是非零下的摩擦，也称运动摩擦。

库伦摩擦独立于接触面积，预法向载荷成正比，预运动状态方向，而与运动速度的幅值无关。

2.2.粘滞摩擦粘滞摩擦力来源于接触表面间流体润滑层的粘滞性行为，该力与速度呈比例关系，并且当速度为 0 时，其值也为 0。

2.3.静摩擦力静摩擦力是物体从静止开始产生相对运动所需要的力。

静摩擦力的大小不依赖于相对速度，与外力的大小有关。

一般来说，静摩擦力邀大于库伦摩擦力。

2.4.Stribeck摩擦Stribeck 摩擦也成为 Stribeck 效应，用来描述低速区的摩擦力行为。

Stribeck 摩擦力是稳态速度的函数。

在相对速度较低的范围内，随着相对速度的增加摩擦力反而下降，如图 1 所示曲线负斜率部分。

图2.1Stribeck效应2.5.预滑动位移两个物体相互接触，当施加的外力小于最大静摩擦力的时候，接触表面上的粗糙峰会产生微小的位移，成为预滑动位移，又称Dahl 效应，在预滑动阶段，粗早峰的变形行为类似于弹簧，摩擦力是位移的函数而不是速度的函数。
