粘土心墙堆石坝坝填筑施工方案

粘土心墙坝施工方案1. 引言粘土心墙坝是一种常见的大坝类型，其施工方案旨在确保坝体的稳定性和密实性。

本文档将详细介绍粘土心墙坝的施工方案，包括施工前的准备工作、施工材料和设备的准备、施工步骤和注意事项等。

2. 施工前准备工作在进行粘土心墙坝的施工之前，需进行以下准备工作：2.1 工地准备•清理并平整施工区域，确保无障碍物和杂物干扰施工。

•对周围环境进行保护措施，避免施工对周围环境造成污染和破坏。

2.2 设计和施工方案确认•确认设计图纸，确保施工按照设计要求进行。

•确认施工方案，包括施工方法、施工步骤和施工材料等。

2.3 材料和设备准备•采购所需的施工材料，包括粘土、水泥、石料等。

•准备施工所需的设备，如挖掘机、运输车辆、铲子等。

3. 施工步骤3.1 挖掘基坑•使用挖掘机将粘土心墙坝的基坑挖掘出来，确保基坑的形状和尺寸符合设计要求。

•清理基坑内的杂物和泥浆，保持基坑干燥。

3.2 安装临时支撑•在基坑的侧壁上安装临时支撑，以确保施工过程中不会发生坍塌。

•确保临时支撑的稳定性和安全性。

3.3 浇筑基础混凝土•在基坑底部浇筑基础混凝土，用于增加整个坝体的稳定性。

•确保混凝土的浇筑质量和均匀性。

3.4 粘土心墙施工•将预先准备好的粘土填埋到基坑中，形成心墙。

•按照设计要求和施工方案，逐层填充和压实粘土。

3.5 防渗层施工•在粘土心墙的两侧施工防渗层，防止坝体渗水。

•使用适当的材料和方法进行防渗层施工，确保防渗层的质量。

3.6 边坡修整•对粘土心墙的两侧边坡进行修整，确保坝体边坡的稳定性。

•按照设计要求，修整边坡的坡度和形状。

4. 注意事项在进行粘土心墙坝施工时，需要注意以下事项：•施工过程中需保证人员的安全，采取安全措施防止事故发生。

•控制施工速度，确保施工的质量和稳定性。

•持续监测施工过程中的变化，及时采取措施进行调整。

•施工结束后进行验收检查，确保施工符合设计要求和标准。

5. 总结粘土心墙坝施工方案是确保坝体稳定和密实的关键。

粘土心墙土石坝工程施工方案昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案XXXXXX二零一二年十二月1.工程概况施工准备1.1测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。

1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。

2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。

所有测量仪器使用前必须得到工程师的批准。

2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。

复核无误后，方可投入使用；若有误差立刻敷陈监理工程师，实时办理。

3、树立施工测量控制网1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。

2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。

轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。

3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。

4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。

临时性标桩以木桩为主，关于测量控制网点，采用防护栏、警示牌等保护步伐，避免受到损坏，并修建通向测量控制网点的临时门路。

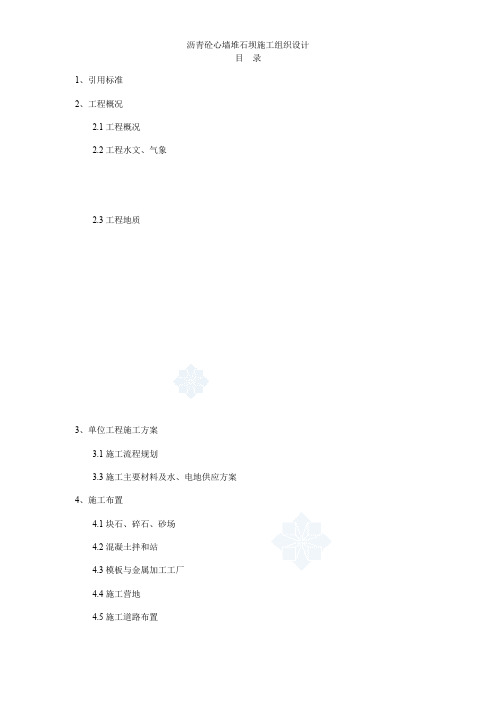

沥青砼心墙堆石坝施工组织设计目录1、引用标准2、工程概况2.1工程概况2.2工程水文、气象2.3工程地质3、单位工程施工方案3.1施工流程规划3.3施工主要材料及水、电地供应方案4、施工布置4.1块石、碎石、砂场4.2混凝土拌和站4.3模板与金属加工工厂4.4施工营地4.5施工道路布置5、施工进度计划5.1施工进度总进度计划要求5.2本单位工程施工进度计划5.3保证施工进度地工期安排要求5.3施工总进度计划图与网络图说明6、单位工程施工导流6.1设计导流及渡汛标准与导流建筑物6.2导流建筑物6.3基坑排水6.4临时渡汛与建设期防汛安全7、主体工程施工方法7.1施工测量7.2土石方明挖工程7.3支洞与灌浆平洞开挖7.4边坡与洞身溶洞锚杆钻孔与植筋7.5边坡混凝土喷护7.6固结灌浆与帷幕灌浆7.7堆石坝填筑7.8混凝土工程7.9砌体工程7.10预埋件埋设及金属结构设备制安8、施工质量保证措施9、安全文明施工保证措施9.1安全生产9.2文明施工10、施工期间环境保护措施11、工期保证措施1、引用标准（1）《水利水电工程施工组织设计规范》SL303—2004；（2）《水利水电工程施工测量规范》SL52—93；（3）《爆破安全规程》GB6722—86；（4）《水工建筑物岩石基础开挖工程施工技术规范》SL47—94.（5）《水工建筑物水泥灌浆施工技术规范》SL62—94；（6）《水利水电工程钻孔压水试验规程》SL25—92；（7）《水工混凝土施工规范》DL/T 5144—2001；（8）《水工混凝土外加剂技术规程》DL/T5100—1999；（9）《水工混凝土试验规程》SD105—82；（10）《水工混凝土钢筋施工规范》DL/T5169—2002；（11）《混凝土拌和用水标准》JGJ63—89.（12）《混凝土质量控制标准》GB50164—92；（13）《热轧钢筋》GB1499—84；（14）《硅酸盐水泥、普通硅酸盐水泥》GB175—92；（15）《钢筋焊接及验收规范》JGJ18—96；（16）《预制混凝土构件质量检验评定标准》GBJ321—90；（17）《浆砌石坝施工技术规定》（试行）SD120—84；（18）《砌体工程施工及验收规范》GB50203—98；（19）《钢筋焊接及验收规范》JGJ18—96；（20）《压力钢管制造安装及验收规范》DL5017—93；（21）《水工金属结构防腐蚀规范》SL105—95；（22）《混凝土大坝安全监测技术规范》DL/T5178—2003；（23）《水利水电建设工程验收规程》SL223—1999；2、工程概况2.1工程概况沥青混凝土心墙堆石坝工程是隘口水库枢纽工程地主体单位工程，包括坝基开挖处理、灌浆平洞、帷幕灌浆（基础防渗）、上下层帷幕搭接灌浆、心墙混凝土基础（含廊道）、沥青砼混凝土心墙、坝体填筑、坝面护坡、坝顶工程、上下游平台、观测工程、护岸等12个分部工程.根据初步设计文件，其中主要工程量见下表：16m地开敞式溢洪道、高55.10m地岸边斜卧式取水塔及87.49km地引水隧洞、灌溉干支渠114.92km（其中支渠27.43km）、2座电站及1座水厂组成隘口水库枢纽.本单位工程计划施工至2008年12月，跨2007年度、2008年度2个汛期.2.2工程水文、气象 2.2.1气象平江河流域属亚热带湿润季风气候区，气候温和，四季分明，日照不足，雨量充沛，降雨集中，伏旱明显.按秀山气象站资料，多年平均降水量1317mm ，降雨大于0.1mm 地多年平均天数158天，多年平均气温16.5℃，低于5℃地多年平均天数28天，极端最低气温－8.5℃，极端最高气温39.6℃，多年平均日照数1231.4h ，多年平均水面蒸发量1191.1m ，多年平均陆面蒸发量为465.6mm ，多年平均风速1.4m/s ，多年平均最大风速14.0m/s.2.2.2水文基本资料平江河流域径流主要由降雨补给，年内分配不均匀.坝址以上多年平均年径流量7848.1万m3，P=5%代表年径流量6510万m3，多年平均流量2.48m3/s. 一、暴雨、洪水特性平江河属典型地山区型河流，洪水由暴雨形成，流域24小时暴雨最大值为215.9mm ，降雨强度段多集中在6～12小时内.洪水多出现于6～9月，一次洪水过程一般持续1～3日，峰型多为单峰，洪水陡涨陡落，洪峰流量年际变化大，秀山水文站1996年实测最大洪峰流量1260m3/s ，1994年仅为140m3/s. 二、坝址设计洪水坝址处设计洪水流量和洪水量成果见表2—1，防护区区间设计洪水见表2—2，洪水过程线推求成果见表2—3.表2—1 坝址设计洪水成果表 单位：m3/s ，万m3表2—2坝址至芒洞桥（美沙上游）区间设计洪水成果表表2—3 隘口水库洪水过程线三、分期洪水按秀山水文站实测地洪水资料用比拟法推求坝址分期洪水，4月份雨季开始为主汛期过渡段，5～9月为主汛期，10～11月洪水较少、为汛后过渡段，12～3月为枯水期，分期洪水成果见表2—4.表2—4 分期洪水成果表单位:m3/s2.3工程地质2.3.1河谷地貌、地层岩性、地质构造坝址位于隘口中学上游约150m.河谷形态呈“U”型，河谷底宽约110m.河床覆盖层厚度8～27m，最厚达38m，基岩面高程452～482m，坝轴线上游H25－H13－H23－H21－ZK2孔一线为深槽.岩层走向与河流流向夹角35～60°，为斜向谷.坝址及其枢纽建筑物涉及到地地层见表2—5.坝址区位于钟灵复式背斜北西翼与平阳盖向斜南东翼接合部位，岩层倾向320～350°，倾角16～35°.坝址比较大地断层有三条，为F2（隘口断层），F13及f4.F2断层由角砾岩、碎裂岩组成，最宽一般5m，断续溶蚀宽0.7m，设计水位以上断层带发育小溶洞，设计水位以下断层带未见明显溶蚀且透水性小.F13断层为角砾岩及碎裂岩，断层带宽1～5m，局部10m，地表多溶蚀成3～5cm宽缝或约1m左右地溶槽，沿断层带及上盘∈3m灰岩中发育直径1～2m小溶洞.对右岸坝肩地岩溶渗漏及坝肩地稳定有重要地影响.f4断层倾向3°∠21°，断层带特征以花斑状地断层岩、碎裂岩为主，少量角砾岩.断层带厚一般5～10m.沿断层带地表溶蚀成小溶洞.表2—5 隘口水库坝址地层简表2.3.2坝址岩溶发育特征坝址区主要岩溶形态有岩溶峡谷、溶蚀洼地、落水洞、暗河、岩溶泉.一、岩溶发育程度坝址左岸有Kw1、Kw2及Kw3系统.右岸有Kw14、Kw12、Kw51系统.右岸凉桥河侧有神仙洞系统.右岸坝线下游有W103系统.左岸地P1、P3硐，岩溶发育地主要特点一是沿卸荷带发育岩溶，另一个是沿Kw2系统岩溶发育.右岸P2硐，卸荷带宽36.60m，岩溶强烈发育，硐尾地K5溶洞，填厚>4.0m，充填软泥夹砂，成硐困难.高程512m地P4硐，揭露硐长全部在卸荷带中，不能自稳而整体坍塌.坝址区河床及右岸溶洞平均直线率为12.78～10.84%，岩溶强烈发育；左岸溶洞直线率较低为5.59%，岩溶呈相对孤立地管道.坝址区钻孔，遇见溶洞370个，累计溶洞高度460.09m，平均溶洞直线率10.25%；溶蚀裂隙499条，平均100m有11.11条.设计对心墙堆石坝轴线及两岸防渗线进行物探，其成果：钻孔声波测试完整岩体时Vｐ＞5680m/s、较完整岩体Vｐ＝4860～5680m/s.溶隙及小溶洞发育地岩体Vｐ值平均为2540~4860m/s.溶洞段Vｐ一般在1650m/s左右.二、岩溶层地划分强岩溶层:∈3m、O1t1、O1t3、O1h；弱岩溶层:∈3h，右坝肩及上游ZK7、H11孔附近受断层影响为强岩溶层；隔水层:O1d、O1t2.三、溶洞充填物对堆石坝坝基基岩面以下0～30m共42个钻孔中溶洞充填物统计，坝基基岩面以下0～30m溶洞物质填充率79.72%，坝轴线上溶洞物质填充率77%.四、岩溶发育地方向及规模（一）岩溶发育地方向左岸各岩溶系统主通道大致与岩层走向一致.河床基岩∈3m1岩溶发育地方向与河流流向近乎一致，右岸岩溶发育地方向既顺岩层、断层地走向，又顺岩层地倾向方向发育，（二）岩溶发育规模从坝址钻孔统计来看，>10m溶洞有4个，占溶洞总个数地1.1%；10～5m溶洞有16个，占溶洞总个数地4.3%；溶洞高度<3m地占绝大部分，约占溶洞总个数地91.9%，其中<0.5m地溶洞164个，占溶洞个数地44.5%.五、岩溶发育程度地大致分区及岩溶发育深度（一）左岸在H41孔一带溶洞底板高程低于500m.（二）左岸公路上下溶洞底板高程480m～490m.（三）坝基坐落在∈3m1层上，岩溶强烈发育，溶洞发育由于受层位控制，最低高程在380m以上.（四）河床坝基及左岸坝肩深部为∈3h层，岩溶发育最低一般在330～370m，少数达到308.07m.（五）王家坟洼地以东正常蓄水位以下∈3h和左岸及左河槽深部∈3h岩溶发育弱. 2.3.3坝址水文地质特征经勘探证明两岸钻孔地下水位一般都高于河水位，坝址两岸有暗河及泉水，均为地下水补给河水.连通试验证实右岸地下水主要运动方向是由东向西补给.坝址两岸及河床对设计蓄水位以下34个深孔基岩共进行646段压水试验.其中左岸共进行186段压水试验，反映坝址左岸岩体透水性中等，河床岩体透水性强烈，其中∈3m层又比∈3h层岩体透水性强烈；右岸岩体透水性比河床更强烈.强透水下限高程与溶洞下限高程基本一致.深部∈3h少量小溶洞填泥透水性弱.河水及地下水对混凝土没有一般酸性型、碳酸型、硫酸镁型及硫酸盐型腐蚀.2.3.4物理地质现象经地表测绘及平硐探测，左岸水平卸荷带深度20～39m.右岸强烈卸荷带水平深20m，弱卸荷带水平深37m.右岸隘口中学变形体位于右坝肩偏下游，体积约1×104m3.清除表层溶蚀填泥及松散岩块后，可作为坝基.左岸危岩体为向北东及南东两侧临空地山体.危岩体底部高程在326国道以上（即515～535m），最高点高程约620m.危岩体稳定主要由外倾结构面L4溶蚀裂隙控制，目前基本处于稳定状态，建议清除危岩体表面地松动岩体，施工期间对危岩体进行监测，如有变形扩大趋势，采取锚固等工程措施.2.3.5软弱夹层坝址区地软弱夹层主要见于平硐中，地表未见明显地软弱夹层面.部分风化填泥或溶蚀夹泥，甚至有溶洞发育.这些夹层对堆石坝方案影响较小.2.3.6岩石（岩体）物理力学性质岩体物理力学参数建议值见表2—6、表2—7.表2—6 隘口水库岩石岩体力学指标建议值表0.850.6 0深灰、紫灰色灰岩 2.71 白云岩 2.78 2.3.7岩体基本质量右岸及河床除Ⅰ坝线坝基H12、H10孔一带岩体基本质量为Ⅲ级外，其余绝大部分岩体基本质量为Ⅳ级，与岩溶直线率＞10%地范围基本一致.左岸大部分岩体基本质量级别为Ⅱ级.2.3.8主要工程地质问题根据设计提供地资料隘口水库工程坝址主要工程地质问题是:坝基、坝肩岩溶渗漏问题：包括水库内Kw2、Kw3系统地岩溶渗漏；河床坝基岩溶发育强烈，溶洞直线率达23.23%，溶隙直线率21.33条/100m ；尤其是沿河床、右岸坝肩深部岩溶渗漏问题；另一个是岩溶地基稳定问题：坝基或其它建筑地基中溶洞强烈发育，承受荷载后可能引起岩溶塌陷，影响坝基稳定.3、沥青砼心墙堆石坝施工方案本单位工程特点：分部工程项目多，是枢纽工程地重点，本单位工程施工地特点难点就是本枢纽工程地重点难点，主要表现为：1、工程量地质条件异常复杂：水库Kw2、Kw3系统地岩溶存在渗漏问题，右岸存在绕坝渗漏问题，河床坝基岩溶发育强烈，溶洞直线率达23.23%，溶隙直线率21.33条/100m. 2、施工工期短：本单位所有工程按计划要在2008年12月份完成.由于临时工程→坝基开挖→固结灌浆→帷幕灌浆→基槽混凝土浇筑→大坝填筑→坝面处理这一关键线路，各工作互为紧前紧后工作，没有搭接工期，其中灌浆平洞开挖、灌浆和大坝填筑这两项工程费时很长，还有时间节点控制，因此工期很紧.3、施工场地狭窄：坝址河谷宽度约230m ，临时工程建设过程中，要同时开展围堰填筑、导流明渠开挖、导流隧洞开挖，相互干扰很大；4、水库坝址位于岩溶特别发育地区，坝基和坝肩两侧存在岩溶、破碎带，设计采取了7.8万m 固结灌浆、12.7万m 地帷幕灌浆地处理措施.灌浆工程、沥青混凝土心墙是本工程地重点.3.1施工流程规划根据隘口水库枢纽工程地特殊现场情况，本枢纽工程地临时工程、各主体单位工程穿插施工. 3.2施工主要材料及水、电地供应方案购买.质量能满足要求，运输方便. （三）块石、碎石、砂料 块石料从平江河左岸干洞，距坝址0.8km 地已规划好地石料场开采深26.4kN/m3，含水率，岩石质量满足工程要求，剥离层按3～5m 量约.岩石计划与隘口水库枢纽工程项目部协商，请秀山县电力公司在采石场安装一台A 地A心墙混凝土基础（含廊道）沥青心墙填筑 岩溶处理箱式变压器（主要满足左岸平洞、支洞，坝基施工、灌浆及施工照明电力供应），右岸隘口中学安装一台旁630KV A变压器（右岸平洞、支洞、灌浆及照明用电）；此外我单位还计划自备1—2台100KW以上地发电机备用电力等措施来满足施工用电.（六）施工用水供水：施工用水主要为基开挖处理、灌浆平洞、帷幕灌浆（基础防渗）、上下层帷幕搭接灌浆、心墙混凝土基础（含廊道）地空压机等冷却用水和支护用水，砂浆拌和、混凝土拌制用水，供水池设置在河床左岸，位置：导流明渠0+000对应地326国道旁，水池容水能力为200m3.再从水池引接至施工作业面.其它零星接工作面附近地水源.4、施工布置原则上按照枢纽工程施工组织设计文件地总体要求安排施工布置，再根据具体施工作适当地调整.4.1块石、碎石、砂场根据料场规划和设计提供地料场分布图资料分析，拟选取距坝址0.8km处地干洞料场为块石开采场和混凝土骨料加工.本合同工程地混凝土总量约为64313m3，埋石混凝土44677 m3，沥青混凝土11643 m3，需混凝土骨料约为碎石98870m3，砂55290m3，块石约17000 m3，堆石填筑料约135.07m3，总需要量153万m3.料场石料储量为420万m3，足够本工程开采利用.一、碎石、砂场加工破碎与筛分设备选择：根据工期进度地初步设想，需建砂石筛分能力为140T/h以上地破碎与筛分系统，计算如下：月采运能力：Q月=（QmA+Q0）Ks式中：Qm：高峰期地月混凝土浇筑强度，取心墙基槽混凝土16735m3/月；A：每立方米混凝土地骨料用量，选取2.20T；Q0：其他砂石料月需用量（T），取2000T；Ks：损耗补偿系数：选取1.27得Q月=（16735×2.20+2000）×1.27=49298T按每天二班开采计算，则小时开采能力为：Qh= Q月/（14×25）= 49298/（14×25）= 141T/h上述计算是无储备开采能力计算.由于本工程混凝土工程浇筑呈现间断施工地特点，事实上是可以进行一定地储备地.如果按照储备量8000～10000m3（17000～22000T）计算，最大小时开采能力只需71m3.根据以上计算分析，选择二台600×900反击式破碎机，碎石能力大于100T/h；选用一台SSZ21500×5500吊式直线振动筛，筛分机设4层筛网，分别为80×80mm 筛网、40×40mm筛网、20×20mm筛网和5×5mm筛网，筛分能力大于100T/h，电机动率10kw.采用上述设备，砂石料预储备只需6500m3，就能够满足最大月浇筑强度地开采能力需要.设备及场地布置：砂石料系统拟就近布置在干洞料场：集料仓设在现乡村公路上，其南部谷地用覆盖层开挖地弃料填平后作为堆料场.筛分系统、皮带运输系统、骨料破碎系统从低到高逐级布置，开采时从上至下逐层开挖.首先采用挖掘机清除料场地表地植被、强风化石、表土等无用层，并将弃料用于场地填筑.然后根据开采方案做好开采准备工作和平面布置，包括布置供水系统和排水沟、沉淀池等.应该特别强调地是，如果上游洪水携带草垛、树木，堵塞排水暗管，谷地上游地拦水坝有可能会漫溢.为了防止水流对326国道地冲刷破坏，填土与公路路堤结合部位用块石过渡，过渡层厚度不得低于5m.路堤超出填筑层地坡面，用干砌块石护坡，护坡高度1m.石料经爆破开采后，对超径石予以解小，并就地初选，将符合砌筑块石要求地石料分拣开来堆放，运至工地作为砌筑块石.其他石料采用1.0m3液压反铲挖装、5～8T自卸汽车运至破碎机地垄卸料处，作为碎石和砂地原料.骨料筛分后分别由皮带机运送至储料仓内，按不同规格分别堆放.砂石料地清洗采用离心清水泵IS50—32—125（Q=12.5m3/h，H=20，N=2.2KW）直供水方式从拦水坝前提水，供洗选机进行冲洗.二、堆石填筑加工本工程堆石填筑量约为130万m3，料场与上述混凝土骨料厂相同.按照工期安排，大坝填筑工期为13个月，大坝填筑前开始生产，则平均月用量10万m3.考虑大坝填筑在开工后第二个汛期前必须达到521m高程，因此，填筑任务呈现前紧后松地态势，月填筑不均匀系数约为1.4，考虑生产不均匀系数1.3、耗损率5%，则实际最大月开采强度达到19.1万m3.这样地开采强度显然难度较大.因此，填筑料必须预储备一定数量.由于大坝填筑在开工后约10个月才能施工，计划2个月地准备期，则可以用于堆石料开采地时间为21个月，月平均开采强度为6.1万m3.按生产不均运系数1.3、耗损率5%计算，月均开采强度为8.3万m3.也就是说，堆石料预储备量为8.3×8=66万m3，并且填筑施工期月开采能力必须保证在9万m3左右.4.2混凝土拌和站一、拌和强度计算本合同工程混凝土用量为98300m3，最大月混凝土浇筑强度为混凝土心墙基础16735m3/月，其中有约近1万m3地混凝土不在搅拌站生产，生产能力Qh按下式计算：Qh= KhQm/(20×25) =30m3/h其中：Qm：最大月混凝土浇筑强度取：15032m3/月Kh：小时不均匀系数取：1.3（高峰期各浇筑块台班浇筑强度）.混凝土拌和系统选择根据以上计算，并充分考虑混凝土浇筑高峰期仓面大小等不均衡性，拟采用一台JSY500型搅拌系统生产混凝土，生产能力为27.5m3/h.在主施工期，计划再增加一台搅拌机以满足高峰用砼需求. 二、混凝土拌和系统布置混凝土拌和系统原计划布置在隘口中学东北面地农田上，根据实际现场情况，改在坝址下游左岸矮明沟与左岸干洞之间326国道下，先大坝开挖弃料堆填，整平、碾压，并形成堆料平台（上）与出料平台（下）.隘口中学东北面地农田上布置灌浆队、土石方工程队等施工队营地和砼预制场.拌和系统内布置有碎石、砂料堆场，水泥仓库，均布置在堆料平台上，堆料平台具备贮备1 周地用量砂石料地能力，水泥仓库贮备力能为300~500T.出料平台与堆料平台高差为4m ，平台上布置搅拌设备，搅拌站地配料机仓面与堆料平台处于同一高度，按设计配合比配合好混凝土干料后通过自动输送设备输送至搅拌机.砼运输车从搅拌机地后面龙门架下接料后运至施工点. 三、混凝土拌和流程混凝土拌和工艺流程图配料仓，再由自动称量斗自动送入到混凝土搅拌机混凝土预制厂紧邻混凝土拌和系统布置在所征用地农田上无法堆放在该厂地上2m 左右，平台平整后作为预制块成品堆场4.3在操场北沿，原隘口中学老师办公房后新建一排平房，砌一个场地作为加工厂.4.4施工营地根据施工组织总设计，营地布置表如下（引自施工组织总设计，各施工期需求可能不一样，部分建筑功能需要随时调整）.混凝土罐用罐施工营地布置一览表4.5施工道路布置一、大坝开挖施工道路在导流明渠和导流隧洞开挖阶段，多余地砂砾石料通过左岸临时道路运至弃料场.临时道路为双车道，面宽10m，路面要求能够通过20t自卸汽车.该道路长度500m.导流隧洞过水、导流明渠形成后，大坝开挖运输道路为：如果开挖阶段施工区民房搬迁，右岸乡村道路经过扩宽后也可以作为施工道路，道路标准相同.新修道路230m，改造道路400m.大坝左岸与导流明渠平行设置一条施工道路，大坝右岸，从原隘口中学操场中间地一条施工道至卸料场.施工道路面宽8~12米，平直段坡度不大于10%（转弯处不大于5%），路面为泥结碎石.基坑内支线施工道采用跳板铺设，路面宽3~4m，呈环形铺设.二、灌浆平洞及支洞施工道路左岸上层平洞借用326国道（单边通车）为施工出渣道路、中层平洞以溢洪道为施工出渣便道至出渣场，中层平洞沿溢洪道斜向修一条便道至高程517.89m出渣口，下层平洞以2#支洞为出渣便道至出渣场，2#支洞以现有导流隧洞出口出渣道路为施工道路，1#支洞从山坡510.99m处斜向修一条道路至导流明渠，以明渠为施工出渣道路至出渣场.右岸上、中层平洞以右岸上坝公路为出渣道路，下层平洞以4#支洞为出渣道路，4#支洞以左岸山坡脚下公路(原乡村公路)为出渣道路，3#支洞修一条斜坡接上坝公路，出渣从此公路出入.出渣公路同时也是洞身衬砌材料运输通到.四、大坝填筑堆石料运输道路大坝520m高程以下部分地填筑料运输道路为：料场→改线乡村公路→326国道→临时道路下至河谷底部→跨河→右岸乡村公路→上（下）坝道路→填筑区，运输距离1km，新建施工道路400m.道路标准同上.当大坝达到一定高程后，右岸上坝道路就不得使用营区内道路和现有乡村公路了，必须沿项目部东面山坡修筑一条临时施工道路，与大坝连接处必须随着大坝升高而不断调整.新修施工道路600m，道路标准同上.大坝基础灌浆设备及材料运输通道利用大坝填筑道路.上层灌浆平洞地帷幕灌浆利用洞身衬砌时材料运输通道.中层，下层灌浆平洞则分别利用1#、2#、3#、4#号支洞为运输通道.五、临时桥梁按照工期安排，坝基开挖需要在第一个汛期施工，只要做好暴雨洪水预报，及时回避较大洪水，汛期施工还是可行地.由于大坝填筑跨越第二个汛期，因此，弃料运输和堆石料运输都可能在河道流量较大时施工，且必须跨河运输.拟在弃料场南头修建一座临时施工桥梁，桥梁设计荷载汽30t.拟采用钢筋混凝土简支平桥结构，桥面宽5m，桥面高程485.5m.六、施工平面布置图1、施工平面布置图2、坝基开挖平面布置图3、填筑堆石料平面布置图5、施工进度计划本单位工程施工进度计划原则上遵照施工总进度计划地安排施工，但本单位地实际情况和施工环境情况，做具体地调整.5.1施工进度总进度计划要求（1）固结灌浆试验：2006年12月下旬开始，至2007年1月中旬完成试验；（2）帷幕灌浆试验：2007年1月初开始，至2007年2月中旬完成试验；（3）大坝基础开挖：从土石方设备进场开始陆续进行至4月30日完成大坝开挖与坝肩处理；（4）大坝固结灌浆：2007年4月1日至8月31日；（5）大坝帷幕灌浆：2007年7月1日至9月30日；（6）灌浆平洞开挖与衬砌2007年2月1至2008年2月1日；平洞帷幕灌浆2007年10月15日至2009年1月31日；（7）沥青砼碾压试验、堆石坝碾压试验：2007年8月1日至2007年8月30日（8）大坝填筑(大坝堆石体堆筑、大坝过渡层、沥青砼心墙浇筑)：2007年9月1日至2008年12月20日.其中要求2008年5月1日（汛前）前填筑达到黄海高程516.5m高程，实现2008年大坝具备挡水能力；（9）大坝护坡与坝面处理：2008年10月1日至2009年2月10日；（10）观测设备安装2008年12月21日至2009年1月31日；5.2本单位工程施工进度计划一、施工准备工程目前已经部分完成道路、营地等建设和机构设置等工作，其他如施工供风、供水、供电系统及通讯系统、砂石料开采与破碎筛分系统、混凝土拌和系统、库棚系统以及其它施工企业等可在开工以后陆续完善.9月21日复工令已经下达，临建设施施工已经陆续展开.二、单位主体工程施工安排（说明：备注中说明是否对总进度计划地调整）：8月1日至07年8月305.3保证施工进度地工期安排要求（1）本工程项目中地基础开挖、导流建筑物是影响影响工期地关键，在施工中要加大施工强度，确保合同工期地实现，并尽可能在经济合理前提下，提前完工.（2）固结灌浆工期5个月，工期非常紧，要想尽一切办法按时完工，否则将严重影响后续工作地按其完工.（3）为避免工程施工材料供应地影响，要采取协议定期供应、在施工现场安排一定量地贮备等有力措施，尽量保证材料供应.（4）优化施工方案，合理配置施工设备，从技术和施工设备仪器上提供可靠地保证，使安全、生产和进度同时满足要求，力求做到均衡生产，以保证资源地合理利用.（5）为保证进度计划地实施，对施工地进展情况要实行动态管理，每周向业主、设计及监理工程师书面汇报；以日为单位，建立工程形象进度表，并根据实际地气象条件、工程完成情况、技术力量及机械设备地完好率等因素及时对人员、机械进行调整.（6）建立精干、务实、高效地项目领导班子.选派技术熟练地专业施工队伍.（7）加强同有关方面地联系和协调，特别是争取周围居民地理解和支持，为施工创造良好地外部环境.增进同业主、监理、设计单位地联系和密切配合，及时解决施工中出现地问题，确保施工正常进行.（8）施工措施保证：（注：在各分部工程施工措施计划中详述）.5.3施工总进度计划图与网络图说明根据以上施工安排，考虑各工序间地关系，编制了本工程进度计划横道图及网络图.由于工程受自然因素和当地资源供应条件限制地影响较大，在实际施工中应进行动态管理.根据监理工程师批准地施工计划，建立目标工期计划.根据每周完成地工程项目，通过比较分析，确定当前施工进度继续施工，将对目标工期造成地影响，从而及时对现行计划进行调整，达到全工程按动态管理来进行控制，充分调动资源，克服不利自然条件带来地困难.最终实现预期地合同工程计划.工程施工总进度计划横道图.6、施工导流6.1设计导流及渡汛标准与导流建筑物一、导流及渡汛标准本工程导流建筑物级别为4级，按导流隧洞设计总体说明，枯水期采用上下游围堰横向挡水，左岸导流明隧洞过水，进行大坝基坑开挖及坝体基础堆石碾压回填，第一个（2007年度）汛期由左岸导流明渠和左岸导流隧洞联合导流，导流流量为656m3/s,渡围堰挡水，汛。

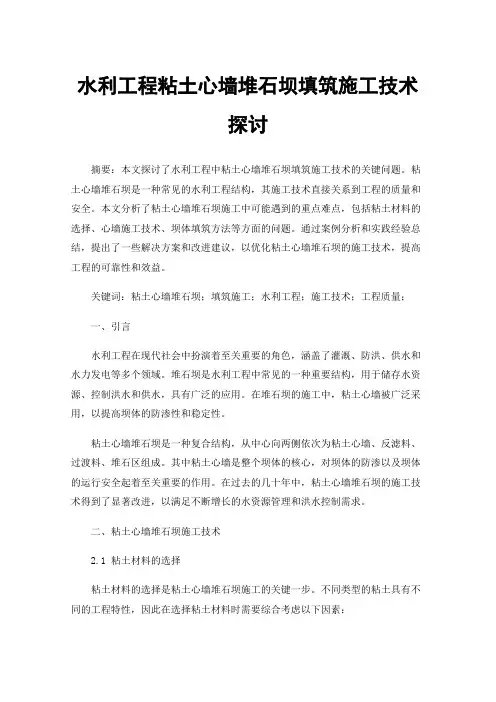

水利工程粘土心墙堆石坝填筑施工技术探讨摘要：本文探讨了水利工程中粘土心墙堆石坝填筑施工技术的关键问题。

粘土心墙堆石坝是一种常见的水利工程结构，其施工技术直接关系到工程的质量和安全。

本文分析了粘土心墙堆石坝施工中可能遇到的重点难点，包括粘土材料的选择、心墙施工技术、坝体填筑方法等方面的问题。

通过案例分析和实践经验总结，提出了一些解决方案和改进建议，以优化粘土心墙堆石坝的施工技术，提高工程的可靠性和效益。

关键词：粘土心墙堆石坝；填筑施工；水利工程；施工技术；工程质量；一、引言水利工程在现代社会中扮演着至关重要的角色，涵盖了灌溉、防洪、供水和水力发电等多个领域。

堆石坝是水利工程中常见的一种重要结构，用于储存水资源、控制洪水和供水，具有广泛的应用。

在堆石坝的施工中，粘土心墙被广泛采用，以提高坝体的防渗性和稳定性。

粘土心墙堆石坝是一种复合结构，从中心向两侧依次为粘土心墙、反滤料、过渡料、堆石区组成。

其中粘土心墙是整个坝体的核心，对坝体的防渗以及坝体的运行安全起着至关重要的作用。

在过去的几十年中，粘土心墙堆石坝的施工技术得到了显著改进，以满足不断增长的水资源管理和洪水控制需求。

二、粘土心墙堆石坝施工技术2.1 粘土材料的选择粘土材料的选择是粘土心墙堆石坝施工的关键一步。

不同类型的粘土具有不同的工程特性，因此在选择粘土材料时需要综合考虑以下因素：2.1.1 不同类型的粘土粘土是一种可以根据其特性和工程需求分为不同类型的重要土壤资源，其中包括黏土、壤土、粘壤土等。

这些不同类型的粘土由于其独特的物理性质，如粘聚力、抗剪强度和渗透性等，因此在不同的工程应用中具有不同的适用性。

黏土是一种具有高粘聚力和低渗透性的土壤，因此它应用在粘土心墙施工中是一种理想的选择。

黏土由于其高粘聚力能够有效地保持土壤的稳定性，从而确保工程的安全性。

此外，黏土还具有较好的抗剪强度，这意味着在承受较大的压力或剪切力时，黏土不容易发生变形或破坏，因此它在心墙填筑过程中是一种重要的填筑材料。

粘土心墙土石坝施工技术方案一、勘察设计1.对工程地质进行详细勘察，包括地质条件、土质特性、地下水位情况等。

2.根据勘察结果，制定施工设计方案，包括坝体形状、坝底宽度、堤岸坡度等。

二、土石料选择1.根据工程地质情况，选择合适的土石料作为坝体材料。

2.土石料应满足强度、压缩性能、渗透性能等要求。

三、场地准备1.清理施工场地，确保场地平整，并清除杂物。

2.根据设计要求，进行场地标高的测量和标示。

四、开挖土基1.按照设计标高和坝体横断面的要求，进行土基开挖。

2.开挖过程中，应注意保持边坡稳定，防止坍塌。

五、基础处理1.清理基础面，确保无杂物和浮沙。

2.如有需要，可进行基础面的加固处理，如加设排水管等。

六、坝体填筑1.首先在基础面上铺设一层细碎的土石料，作为坝体的起始填筑层。

2.在起始填筑层上，进行坝体填筑，坝体填筑层厚度一般为30-50厘米。

3.填筑过程中，要注意坝体的均匀性和密实度，并及时做好坝体的压实工作。

七、心墙施工1.根据设计要求，施工心墙，心墙的位置和形状应符合设计要求。

2.心墙的施工一般采用分段施工的方法，每段施工完成后，应进行压实和检查。

3.心墙的厚度和高度应符合设计要求，坡度应适宜。

八、坝顶铺设1.在填筑和心墙施工完成后，进行坝顶铺设，坝顶应平整、均匀。

2.坝顶铺设一般采用细碎的土石料进行。

九、坝体护面1.根据设计要求，进行坝体的护面工作，可以采用混凝土护面、石头护面等方式。

2.护面工作应密实，保证护面的稳定性和耐久性。

十、验收和监测1.完成施工后，进行工程的验收工作，包括坝体的稳定性、安全性等。

2.安装监测设备，对坝体进行定期监测，以确保坝体的稳定性和安全性。

粘土心墙堆石坝坝体快速填筑施工工法1.前言粘土心墙堆石坝是一种当地材料坝，由于它具有因地制宜、就地取材的特点，因而在我国近几年的水利建设高潮中得到了很大的发展。

随着筑坝材料试验研究的深入、新型土石方机械的大量投入和施工技术水平的提高，缩短施工进度成为可能。

该坝型工程施工包括挖、运、填、压等多道工序和相匹配的工程机械来完成。

特别是在泸定水电站，大坝填筑有效工期为9个月，总填筑方量约730万m3，平均月填筑强度约81万m3，高峰月填筑强度达106万m3。

通过使用此工法，有效地保证了蓄水及防洪度汛的双重节点目标得顺利实现。

该工法易于掌握、质量便于控制，可以得到较大范围的推广运用。

2.工法特点2.1结合粘土心墙堆石坝应用越来越广泛的特点，采用专业快速的施工技术和方法，针对性较强。

2.2工法应用了综合机械化施工技术。

2.3施工快速，对工期保证有力。

2.4填筑质量满足相关要求。

3.适应范围主要适用于前期工程受移民征地、复杂基础处理等影响正常施工进度，而完工节点目标不变的大型粘土心墙堆石坝填筑施工。

4.工艺原理本工法的工艺原理是：通过成立强有力的协调机构、对粘土心墙堆石坝坝体填筑合理的分区流水作业、各料区填筑参数的优化确定、采用平起填筑与临时断面填筑相结合的方式，增加大型设备的投入，建立行之有效的检测验收联动机制，增强运输道路的运输能力，采取特殊有效措施，达到粘土心墙堆石坝快速填筑的施工目的。

4.1坝体分区及各种填筑参数的确定心墙堆石坝一般分为9个大区，按照顺水流方向从上到下依次为：上游压重区、上游堆石区、上游过渡区、上游反滤区（F1、F2）、粘土心墙区（高塑性粘土和普通粘土）、下游反滤区（F1、F2）、下游过渡区、下游堆石区、下游压重料区。

各种料区铺料厚度及碾压遍数根据碾压试验和相邻料区的匹配关系确定。

4.2坝体各料区施工顺序的确定为保证坝体整体质量，特别是心墙区的填筑质量，坝体各料区填筑原则是：保证粘土料、反滤料、过度料的结构尺寸，填筑时不允许反滤料侵占粘土料、不允许粗颗粒侵占细颗粒。

粘土心墙坝施工方案粘土心墙坝是一种常见的水利工程，通过使用粘土材料修建坝体，能够有效阻挡水流，起到蓄水、防洪等作用。

下面是一份粘土心墙坝施工方案。

一、前期准备工作1.勘测设计：根据需要修建的坝体大小、形状等要求进行勘测和设计，确定施工方案。

2.材料准备：准备好所需的粘土材料，并进行筛选，确保材料的质量。

3.设备准备：准备好施工所需的机械设备，例如挖掘机、推土机等。

二、施工过程1.清理坝址：使用机械设备将坝址上的杂物、植被等清理干净，保证施工的平整。

2.坝底开沟：根据设计要求，在坝底挖掘一条横断面平整的沟槽，作为坝体的基础。

3.坝基填筑：将挖掘的土壤填筑至设计要求的高度，均匀压实，以提供坝体的稳定基础。

4.粘土坝心施工：在坝基上均匀铺设一层厚度约为50厘米的粘土材料，使用机械设备将粘土材料进行压实，确保材料的密实度。

5.砌石或混凝土面板施工：为了增加坝体的强度和稳定性，在粘土坝心两侧可以采用砌石或混凝土面板进行加固。

6.渗漏控制：为了避免水流从坝体渗漏，可以在坝体上部进行渗漏控制措施，例如加设防渗帷幕。

7.坝顶施工：将修建的坝体顶部进行整平，确保坝顶的平整度和坚固度。

三、施工要点1.粘土材料质量要求高，应该使用无杂质、无石块的粘土进行施工。

2.压实工艺要求高，要使用机械设备对粘土材料进行充分压实，确保坝体的稳定性。

3.坝底基础的平整度要求高，坝基填筑时要进行严密的踩实，以提供坝体的稳定基础。

4.砌石或混凝土面板的施工要规范，要使用优质的砖石或混凝土材料，并进行牢固的连接。

5.渗漏控制要做好，可以采用多层次、多方位的渗漏防护措施，确保坝体不渗漏。

以上是一份粘土心墙坝施工方案，通过严格按照以上步骤进行施工，可以建造出稳定、强固的粘土心墙坝，满足工程需要。

第11章堆石坝填筑工程11.1 施工概述砾质土心墙堆石坝坝顶高程1414.80m，坝顶长576.68m，最大坝高139。

80m，坝顶宽12m，大坝上、下游坝坡均为1:2，下游坝坡“之”字形上坝公路宽10m。

结合工程弃渣，在坝体的上、下游各设一弃渣场，上游侧弃渣平台高程为1355.00m，下游侧为1365.00m，同时为提高大坝上游右岸岸坡的稳定安全度,设弃渣压坡，弃渣压坡平台高程为1385.00m。

大坝心墙顶高程为1412。

80m，心墙底高程1276.5m，心墙最大高度136。

30m。

心墙顶宽4.0m，上、下游坡比1:0.25，心墙与混凝土垫层接触部位采用厚度2。

0m的接触粘土过渡。

心墙上游设两层反滤层,水平宽度均为3m;下游设两层反滤层，水平宽度均为4m，上、下游反滤层坡比1:0.25,过渡层顶部水平宽度为6m，上、下游坡比1:0.3。

过渡料层以外为堆石体坝壳，其中上游堆石体坝壳以1395.00m高程为界，以上为堆石料Ⅱ区，以下为堆石料Ⅰ区；下游堆石体坝壳1319.50m高程以下为堆石料Ⅱ区，1319.50m~1380.00m高程为堆石料Ⅰ区,1380。

00m高程以上为堆石料Ⅱ（1）区。

上游坝坡1355.00m以上和下游坝坡1365。

00m以上坝面设80cm厚块石护坡。

坝体填筑总量为1127.57万m3，施工主要工程量见表11.1—2表11.1-2 坝体填筑工程量11.2施工总程序安排11.2。

1 施工总程序安排说明1、施工进场后抓紧修筑施工道路;2、截流后抓紧开挖河床部位坝基.坝轴线上游80。

0m范围及下游坝基开挖尽快结束，率先填筑上游Ⅰ区堆石料、下游Ⅱ区堆石料，心墙区域的垫层混凝土、防渗帷幕继续施工；3、料场开采道路形成后即开始进行料场开采，并进行坝料碾压的现场生产性试验。

4、大坝填筑与导流度汛、溢洪道开挖综合考虑，使填筑施工连续进行，坝体分期施工,共分五期填筑.5、坝前和坝后弃渣与坝体填筑保持平起上升。

一、工程概况本工程位于我国某地区，属于中型水库，水库总库容为XXX万立方米。

根据工程地质勘察报告，该地区土质主要为粘土，土层分布较厚，且具有良好的抗滑性和稳定性。

为确保水库大坝的安全运行，特制定本粘土坝施工专项方案。

二、施工组织设计1. 施工单位：由具有相应资质的施工单位负责施工。

2. 施工班组：设立大坝施工班组、测量班组、试验班组、质量班组等。

3. 施工进度：根据工程设计要求，合理安排施工进度，确保工程按期完成。

三、施工技术方案1. 施工工艺（1）大坝填筑：采用分层压实、分段施工的方法进行填筑。

填筑材料为粘土，要求粘土含水率控制在最佳含水率±2%范围内。

（2）压实度：采用振动压实和静压压实相结合的方法，确保压实度达到设计要求。

（3）防渗处理：采用粘土心墙防渗，心墙厚度为XXX米，采用分层压实、分段施工的方法进行填筑。

2. 施工流程（1）场地平整：对施工场地进行平整，确保填筑面平整。

（2）粘土开采：在粘土料场开采粘土，要求开采的粘土满足设计要求。

（3）运输：将粘土运输至施工现场，采用自卸汽车运输。

（4）填筑：按照设计要求进行分层填筑，确保压实度达到设计要求。

（5）防渗处理：在粘土心墙处进行防渗处理，确保防渗效果。

（6）观测：对大坝进行观测，掌握大坝变形、位移等情况。

四、施工质量控制1. 材料质量控制：对粘土、砂石等材料进行严格的质量检验，确保材料符合设计要求。

2. 施工过程控制：对施工过程进行严格的质量控制，确保施工质量达到设计要求。

3. 成品保护：对大坝进行成品保护，防止大坝损坏。

五、安全措施1. 施工现场设置安全警示标志，加强安全教育。

2. 严格执行操作规程，确保施工安全。

3. 加强施工现场的消防、用电、防暑降温等安全措施。

4. 做好施工现场的排水、防滑、防坍塌等工作。

六、环境保护1. 严格执行环保法规，确保施工过程中不污染环境。

2. 加强施工现场的扬尘、噪声、废水等污染物的治理。

粘土心墙土石坝工程施工方案一、施工前准备在进行粘土心墙土石坝工程施工时，需要提前做好以下准备工作：1.对整个施工区域进行详细的勘察和测量，确保施工的准确性和安全性。

2.确定施工所需的人员和设备，并做好人员培训和设备检修等准备工作。

3.制定施工计划和施工方案，包括施工时序、工艺流程等内容。

4.配备足够的原材料和辅助材料，确保施工过程中不会因为缺少材料而中断工作。

二、施工工艺1.地基处理：在进行粘土心墙土石坝工程施工前，首先需要对地基进行处理。

通常采用挖土、填土、夯实等方法，使地基承受能力达到要求。

2.浇筑基础：确保地基处理完毕后，开始进行基础的浇筑工作。

通常使用混凝土进行浇筑，确保基础的牢固性和稳定性。

3.粘土心墙施工：粘土心墙的施工是整个工程的关键，需要按照设计要求进行。

通常采用人工挖掘、填筑的方式，确保粘土心墙的密实性和坚固性。

4.土石坝施工：在粘土心墙施工完成后，开始进行土石坝的施工。

通常采用挖掘机和铲车等工程机械进行土石的运输和填筑，确保土石坝的稳定性和耐久性。

5.护坡工程：在土石坝施工完成后，进行护坡工程。

通常采用植草、浇筑混凝土等方法，保护土石坝不受水流侵蚀和降解。

三、施工质量控制1.工程监测：在施工过程中，需要对工程质量进行持续监测和检查，以确保施工的合格性和安全性。

2.施工记录：需要做好施工过程的记录，包括施工时间、施工人员、使用材料等内容，以备日后查阅和分析。

3.施工验收：在工程竣工后，需要进行施工验收。

通过对工程质量、安全等方面进行全面检查，确保工程符合设计要求和施工标准。

四、施工安全措施1.施工人员安全：对施工人员进行安全教育和培训，提高其安全意识，穿着符合要求的安全装备，确保施工人员安全。

2.施工现场安全：对施工现场进行定期检查和整改，清除施工现场的危险物品，确保施工现场的安全性和整洁度。

3.设备安全：对施工设备进行定期检修和保养，确保设备的正常运转和安全性。

五、施工总结粘土心墙土石坝工程施工是一项复杂的工程，需要全面的施工准备和施工技术。

沥青混凝土心墙坝工程坝体填筑施工方案在河流治理和水利工程中，坝体填筑是一项至关重要的工程环节。

沥青混凝土心墙坝工程则是一种常见的建设模式，旨在通过沥青混凝土的特性来确保坝体的强度和持久性。

以下是针对沥青混凝土心墙坝工程坝体填筑的施工方案：1. 前期准备在正式开展坝体填筑施工前，需要进行充分的前期准备工作。

这包括现场勘测、场地清理、材料采购等工作。

同时，需要制定详细的施工方案和施工进度计划，确保施工过程有条不紊地进行。

2. 材料准备沥青混凝土心墙坝工程的填筑材料主要包括碎石、沙子、水泥和沥青混凝土等。

在材料准备阶段，要确保材料的质量符合国家标准，并根据设计要求精确计量，以确保填筑质量。

3. 填筑工艺3.1 坝体分段填筑沥青混凝土心墙坝工程的坝体可以根据设计要求分成若干段进行填筑。

填筑时，应按照分段施工方案逐段进行，确保每段填筑的质量和密实度，并采取适当的措施进行接缝处理，以确保坝体的整体连续性。

3.2 振捣实心填筑过程中，要进行振捣实心，确保沥青混凝土的密实度和均匀性。

在振捣实心时，要根据设计要求选择合适的振捣设备和工艺，确保填筑质量。

3.3 接缝处理在坝体填筑过程中，会出现各段之间的接缝。

为了确保坝体的整体性能，需要对接缝进行处理。

处理接缝时，应采取适当的补偿措施，确保接缝的密封性和强度。

4. 施工质量控制在沥青混凝土心墙坝工程的填筑施工过程中，施工质量的控制至关重要。

对施工过程中的各项工艺进行严格监控，确保施工质量符合设计要求，最终实现坝体的强度和持久性。

5. 完工验收填筑施工完成后，需要进行完工验收。

验收时要对填筑质量、坝体强度、接缝处理等进行检查，确保填筑施工符合设计要求。

只有通过完工验收，坝体安全可靠才能得以保障。

综上所述，沥青混凝土心墙坝工程坝体填筑施工方案涉及多个环节，从前期准备到施工工艺再到施工质量控制，每一步都需要严格执行，确保填筑施工顺利进行并具有良好的质量。

填筑施工的质量和安全性不仅关乎工程的成功，更关系到人民群众的生命财产安全，因此务必慎之又慎，严格按照施工方案执行，做好每一个细节工作，确保沥青混凝土心墙坝工程坝体填筑施工的顺利进行。

水库大坝粘土心墙施工方案1、概述水库总库容为 607.4万m3，大坝为粘土心墙风化料坝，坝顶高程为994.6m，最大坝高3 0.0m，坝顶长190m，坝基防渗为防渗墙，导流输水放空隧洞穿过坝轴线段坝基防渗为帷幕灌浆。

溢洪道为侧槽开敞式，由侧堰段、调整渐变段、收缩段、泄槽Ⅰ段、泄槽Ⅱ段、扩散段、消力池段、出口尾渠段组成，总长206m。

导流输水放空隧洞采用全结合形式，布置在大坝左岸，由进口明渠段、取水塔、进口有压段、转弯段、检修竖井段、无压洞身段、出口明渠段、扩散段、斜坡段和护坦段组成，进口底板高程972.0m，出口底板高程 969.79m，全长423.0m，洞身段长300.0m，断面为 2. 2m×2.5m的圆拱直墙型，钢筋混凝土衬砌。

导流结束后，闸后洞内埋设DN1100钢管输水。

坝体防渗采用粘土心墙，心墙顶高程994.10m，顶宽3.0m，上、下游坡比均为1:0.25，为中等厚度心墙。

最大断面底高程964.60m，最大底宽17.75m，心墙与建基面结合部位以1 0cm厚C15喷混凝土将建基面封闭。

为保证坝基与混凝土防渗墙有效连接，在心墙建基面1. 0m以上区域设置6m×4m高塑性粘土区。

心墙上游侧设水平宽2.0m的混合反滤层；下游侧设水平宽均为1.5m的第Ⅰ反滤层和第Ⅱ反滤层。

大坝粘土心墙料填筑量为34751m³。

2、粘土心墙料的技术要求（1）粘粒含量：＜0.005粘粒含量占30%~45%（2）塑性指数：17~20（3）填筑含水量应高于最优含水量1%~2%（4）控制干密度可略低于两侧填土（5）渗透系数：＜1×10-5cm/s（6）压实度：≥98%3、施工布置3.1施工分段根据大坝建筑物及料场位置、地形、机械配置等因素，将XX水库大坝粘土心墙风化料坝坝体分为两个时段进行填筑，各段具体情况及相应工程量见下表。

坝体填筑区段划分表3.2碴场和暂存料场布置3.2.1 暂存料场暂存料场规划为一处，根据施工总进度及本工程填筑进度，主要堆存来源于XX土料场及XX石料场的粘土料、强风化料、弱风化料、下游Ⅰ反、下游Ⅱ反、上游混反等石料，暂存料场布置在坝址上游右岸库区内，距坝址约300m左右的位置，规划面积为18000m2，地形起伏不大，地面高程约982.8高程以上，不受大坝一期填筑防洪度汛限制。

粘土心墙堆石坝坝体填筑施工技术研究摘要：本文主要介绍堆石坝体填筑施工技术，阐述了在复杂地质条件下堆石坝坝体填筑的优化方案，经过方案分析和精心组织施工，达到合理安排工序、确保安全生产。

关键词：堆石坝；填筑；施工技术1.工程概述坝体为粘土心墙堆石坝,坝顶长度247.0m,坝顶宽度7m,坝顶高程237.36m,最大坝高31.96m。

坝体上游边坡1:2.25,下游边坡1:2.0。

2.施工重点、难点(1).填筑工程量大，运输强度高。

(2).垫层、过渡层填筑宽度小，填筑规格和质量控制要求高。

(3).雨季时间长，坝体粘土填筑强度、质量控制是难点。

3.粘土防渗心墙填筑施工方法3.1粘土防渗心墙填筑施工方法粘土心墙作为堆石坝坝体的防渗体，粘土防渗心墙顶宽为3m，上下边坡为1:0.2。

底部与混凝土防渗墙接触的部位采用高塑性粘土。

浇筑完基础混凝土，直接填筑粘土防渗心墙。

坝基开挖面为基岩面，，采用自卸汽车直接将土料运至填筑面，采用后退法卸料，推土机平整，自行碾碾压。

当粘土防渗心墙填筑至▽209.22m高程以上，心墙与反滤层、过渡层、堆石料同步上升。

心墙与基础混凝土的结合部填筑时，先涂涮一层厚3～5mm的浓粘土浆，以利坝体与基础之间的结合。

3.2粘土心墙填筑质量控制(1).粘土心墙填筑前，在与基础（河床和岸坡）岩石或混凝土垫层接触处，按施工图纸要求的尺寸铺设一层（岸边为一条带）纯粘土接触带。

(2).与心墙接触的基岩和混凝土表面，在临铺填纯粘土前清洗干净，并涂涮一层厚3～5mm的浓粘土浆，以利坝体与基础之间的结合。

(3).土质心墙、基础第一层接触纯粘土以及混凝土防渗墙顶的高塑性粘土区等的施工参数和压实标准按照施工图有关规定，并经碾压试验最终确定。

(4).土层碾压机具的行使方向以及铺料方向平行坝轴线。

而靠两岸的接触带粘土自行碾顺岸边进行压实，压实标准经碾压试验确定。

(5).心墙每一填土层按规定施工参数施工完毕，并经检查合格后才能继续铺筑上一层。

粘土心墙堆石坝坝体填筑施工技术研究摘要：粘土心墙堆石坝是水利工程建设中十分常见的坝型，应用极为广泛，通常采用粘土心墙、反滤层、坝壳料平起填筑，“先砂后土”法进行施工。

粘土心墙施工是大坝施工中质量控制的关键项目，心墙施工质量的好坏直接影响到大坝能否正常运行。

基于此，本文结合工程建设项目，针对粘土心墙堆石坝施工技术展开了探讨，并提出了可行的质量控制措施，以供参考。

关键词：粘土心墙堆石坝施工技术；质量控制前言：粘土心墙堆石坝通常采用粘土心墙、反滤层、坝壳料平起填筑法进行施工。

粘土心墙施工是大坝施工质量控制的关键，心墙施工质量的好坏直接影响到大坝能否正常使用。

基于此，本文结合工程建设项目，针对粘土心墙堆石坝施工技术展开了分析，并提出了可行的质量控制措施，以期能切实提升水库工程施工质量，为类似工程提供参考性借鉴。

1工程概况某水库工程由枢纽工程、灌溉输水管道工程组成，枢纽工程由大坝、溢洪道和导流输水隧洞组成。

大坝坝型为粘土心墙堆石坝，坝顶高程1917.50m，最大坝高68.4m，坝顶宽度6m，坝顶长160.42m，总库容150.8万m3。

溢洪道布置于左岸,全长323.71m。

导流输水隧洞布置于左岸，采用导流与输水相结合，导流任务完成后，进口以竖井取水的形式改造成输水隧洞进水口。

2施工技术分析2.1施工原则与施工顺序本工程在施工过程中，将粘土心墙堆石坝分成五个区域，即上游坝壳料区、上游反滤料区、粘土心墙区、下游反滤料区、下游坝壳料区。

施工之前进行碾压试验，确定碾压机具、铺土厚度、碾压遍数等参数。

坝体填筑必须在坝基处理及隐蔽工程验收合格后才能进行，坝体各部位的填筑必须按设计断面进行，并保证防渗体和反滤层的设计厚度，上坝坝料种类、级配、含水量、土块大小、超径颗粒、填筑部位及相应的压实标准应符合设计要求。

坝面施工应统一管理、严密组织、保证工序衔接，分段流水作业，层次清楚，坝面平整，均衡上升，减少接缝。

2.2粘土心墙填筑施工在大坝施工作业中，粘土心墙坝的填筑尤为关键，对大坝整体填筑质量有着直接的影响。

沥青混凝土心墙堆石坝填筑施工方案宁夏回族自治区水利水电工程局古蔺县观文水库一标项目部年2月2016批准：审核：校核编制：一、编制依据 (1)二、工程概况 (1)1、概述 (1)2、水文气象 (2)3、大坝主要工程量 (3)三、施工平面布置 (3)1、施工布置 (3)四、施工程序及作业区划分 (4)1、总体施工程序 (4)2、坝体分层填筑程序 (4)3、作业区划分 (5)五、施工方法 (5)1、基础面处理及验收 (5)2、填筑工艺流程 (6)3、坝料填筑 (6)4、垫层料施工 (7)5、大坝上下游护坡砌筑 (7)6、沥青混凝土和过渡料填筑 (7)六、质量检查 (10)七、资源配置 (10)1、机械设备配置 (10)2、劳动力配置 (11)八、大坝填筑进度计划 (12)九、质量控制措施 (12)1、沥青混凝土心墙施工质量控制 (12)2、坝体填筑质量控制 (13)十、安全保证措施 (13)沥青混凝土心墙堆石坝填筑施工方案一、编制依据1.《碾压式土石坝施工规范》DL/T 5129-20131、依据《古蔺县观文水库工程枢纽及干渠项目》招标文件。

2、依据国家有关规程、规范的要求。

2. 《四川省古蔺县观文水库工程施工图（第一批）枢纽部分》YBY-SS-183S.1-20125169-20133.根据碾压试验成果参数。

4.根据现场条件。

二、工程概况1、概述观文水库位于赤水河左岸一级支流菜板河的右岸支流白泥河上游，坝址地处四川省古蔺县观文镇五桂村和复兴村交界处，距古蔺县城50km，控制集水面积26.lkm 2，多年平均年径流量1302万m3。

观文水库为中型水库工程，开发任务是以农业灌溉为主，兼顾乡村供水等综合利用。

观文水库工程供水范围为观文、白泥、椒园、金星4 个乡（镇），设计灌溉面积5.43 万亩（其中新增灌面4.20 万亩、改善灌面1.23 万亩），乡村供水人口4.43 万人，灌溉设计保证率70%，供水设计保证率95%。
