变频器的操作方法有哪些
变频器是一种用于调节电机转速和控制电机运行的设备，操作方法如下：
1. 安装和接线：根据变频器的安装说明，将变频器正确地安装在电机设备上，并根据接线图将输入和输出电缆正确连接。
2. 电源连接：将变频器的输入端与电源连接，确保电源的稳定性和正确的电压。
3. 参数设置：根据使用需求，通过按下相应的按钮或调节旋钮，设置变频器的参数，如转速、频率、加减速时间等。
4. 运行控制：通过变频器面板上的按钮、旋钮或按键，开始、停止或调整电机的转速和运行状态。
5. 监控和调整：使用变频器面板上的显示屏及相关按钮，监控电机的运行状态，并在需要时调整参数，以确保电机的稳定运行。
需要注意的是，操作变频器时应仔细阅读并遵守相应的安全指南和操作手册，以确保操作正确且安全。
操作前还应确保电源处于关闭状态，并遵守相关的电气安全规定。
变频器怎么接线?变频器主电路和把握电路接线方法 - 变频器_软启动器变频器怎么接线?变频器主电路和把握电路接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，肯定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。
接线后，零碎线头必需清除洁净，零碎线头可能造成特别，失灵和故障，必需始终保持变频器清洁。
在把握台上打孔时，要留意不要使碎片粉末等进入变频器中。
2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或确定不要短路。
3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器四周的通讯设备。
因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。
因此，最大布线长度要小于规定值。
不得已布线长度超过时，要把Pr．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。
否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内，应使用适当型号的导线接线。
变频器和电动机间的接线距离较长时，特殊是低频率输出状况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后，转变接线的操作，必需在电源切断10min以上，用万用表检查电压后进行。
断电后一段时间内，电容上仍旧有危急的高压电。
二、把握电路的接线变频器的把握电路大体可分为模拟和数字两种。
1、把握电路端子的接线应使用屏蔽线或双绞线，而且必需与主回路，强电回路（含200V继电器程序回路）分开布线。
2、由于把握电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。
3、把握回路的接线一般选用0.3～0.75平方米的电缆。
三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必需接地。
S120变频器操作说明一、基本操作方法：1.连接电源：将S120变频器的供电插头插入电源插座，确保电源稳定，并连接好接地线。
2.连接电机：将电机的输入线缆连接到S120的输出端子上，确保接线正确。
3.设定参数：使用调节旋钮或者输入面板上的数字键盘，设定所需的运行参数，如电机转速、起动方式、加速时间等。
4.启动电机：将S120变频器的启动开关打开，电机开始运行。
5.调节运行参数：根据实际需求，通过调节S120变频器的控制面板上的旋钮或数字键盘，来调整电机的运行参数，如加速度、减速度、转速等。
6.监控运行情况：通过S120变频器的显示屏，可以实时监测电机的运行状态，如电流、电压、转速等，确保电机运行正常。
7.停止电机：当不需要电机运行时，将S120变频器的停止开关打开，电机停止运转。
二、注意事项：1.安装位置：S120变频器应安装在通风良好、温度适宜、湿度较低的场所，避免阳光直射和雨淋。
2.接线注意：在连接电源和电机线路时，务必确保接线正确，避免短路或接反。
3.电源稳定性：S120变频器对电源的稳定性要求较高，应确保电源电压稳定，防止电压波动影响变频器的正常运行。
4.保养维护：定期对S120变频器进行保养维护，清理灰尘和杂质，确保散热良好，延长设备寿命。
5.备份参数：在设定好运行参数后，应及时备份，以防止参数丢失或出现故障时恢复操作。
6.安全操作：在操作S120变频器时，应按照操作手册的要求进行，避免操作错误造成设备损坏或人员伤害。
8.耐压测试：在使用S120变频器之前，应进行耐压测试，确保设备的绝缘性能符合要求，以确保人员和设备的安全。
综上所述，通过按照正确的操作方法和注意事项，能够有效地使用S120变频器，实现对电机的精确控制和运行监测。
在使用过程中，需要谨慎操作，并定期进行保养和维护，以确保设备的长期稳定运行。
丹佛斯变频器使用说明（一）引言概述：丹佛斯变频器是一种用于调节电机运行速度的装置。
它广泛应用于工业生产中，可以提高生产效率，降低能耗，并实现精确的速度控制。
本文将介绍丹佛斯变频器的使用说明，包括安装前的准备工作、变频器的连接，以及调试和操作方法。
正文：一、准备工作1. 确保安装场所的环境符合要求，避免过高的温度、湿度等因素对变频器运行的影响。
2. 检查供电电源和电机的参数是否符合变频器的要求。
3. 熟悉丹佛斯变频器的参数设置和操作界面。
二、变频器连接1. 将变频器固定在合适的位置上，确保固定牢固，并腾出足够空间进行连接。
2. 连接供电电源，注意遵循正确的接线方法，并检查电源线是否接地良好。
3. 连接电机，根据电机类型和参数选择合适的接线方式，确保连接正确牢固。
三、调试方法1. 启动变频器，并通过操作界面进入参数设置界面。
2. 根据具体应用需求，设置变频器的运行参数，如频率范围、加速度、减速度等。
3. 调试电机，通过逐步增加输出频率，观察电机运行情况，并根据需要进行调整。
4. 检查变频器的保护功能是否正常，如过载保护、过热保护等。
四、操作方法1. 启动和停止电机：通过操作面板上的启停按钮实现电机的启动和停止。
2. 频率调节：可以通过操作面板上的频率调节按钮或者外部信号进行频率的调节。
3. 故障排除：当变频器出现故障时，可通过故障报警显示屏上的错误代码进行故障排查，或者参考用户手册中的故障排除指南。
五、总结丹佛斯变频器是一种高效、可靠的调速设备，能够满足各种运行要求。
在使用变频器前需进行充分的准备工作，正确连接变频器和电机，并进行参数设置和调试。
通过操作界面上的按钮和显示屏，可以方便地操作和监控变频器的运行状态。
掌握了这些使用方法，您将能够更好地利用丹佛斯变频器，提高工作效率，降低能耗。
注意：以上内容仅为示例，实际编写文档时请根据具体情况进行调整和完善。
变频器操作方法和接线变频器是一种将交流电源转化为可变频率和可调电压的电力调节装置。
它广泛应用于工业控制系统和机电设备中。
变频器有不同的型号和功能，但其操作方法和接线基本相似。
下面将详细介绍变频器的操作方法和接线。
一、变频器的操作方法：1. 开机准备：a. 检查电压和频率是否与变频器的额定电压和频率相匹配；b. 检查接线是否正确，包括入线和出线，以及地线的连接情况；c. 检查电机的接线，确保与变频器的输出端相连。
2. 参数设定：a. 按下变频器上的“设置”按钮或进入参数设置菜单；b. 根据实际需求，设定变频器的参数，包括输入电压、额定电流、频率范围、加速度和减速度等；c. 保存设定的参数，并退出参数设置菜单。
3. 运行控制：a. 将变频器上的开关切换至“运行”模式；b. 通过变频器上的前进/后退按钮或转动旋钮，控制电机的运行方向；c. 通过变频器上的调速钮调节电机的转速；d. 如果有需要，可以设定变频器的多段加速和减速。
4. 故障保护：a. 当电机出现异常或变频器出现故障时，变频器会自动停止工作，并显示相应的故障代码；b. 根据故障代码，可以判断具体故障的原因，并采取相应的措施进行修复或调整；c. 在解决故障后，重新启动变频器，并进行必要的调试和测试。
5. 停机操作：a. 将变频器上的开关切换至“停止”模式；b. 按下相应的按钮或转动旋钮，将电机停止并恢复到初始状态；c. 关闭变频器的电源，并切断供电线路。
二、变频器的接线方法：1. 入线接线：a. 将交流供电线的火线、零线和地线分别连接到变频器的火线端子、零线端子和地线端子；b. 对于较大功率的变频器，往往还需要连接额外的滤波电容和线间电抗器，以减少输入干扰和滤波噪声。
2. 出线接线：a. 将电机的U、V、W三相线分别连接到变频器的相应输出端子，一般是U、V、W相；b. 通常，还需要连接电机的保护接地线，以提供电机的安全接地。
总之，变频器的操作方法和接线相对简单，但在操作过程中需要遵循相关安全规定，并根据具体设备和应用需求进行相应的参数设定和故障处理。

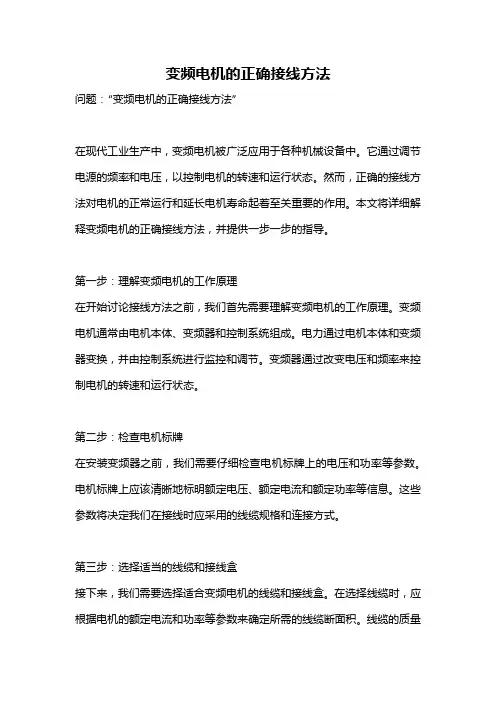

变频电机的正确接线方法问题：“变频电机的正确接线方法”在现代工业生产中，变频电机被广泛应用于各种机械设备中。
它通过调节电源的频率和电压，以控制电机的转速和运行状态。
然而，正确的接线方法对电机的正常运行和延长电机寿命起着至关重要的作用。
本文将详细解释变频电机的正确接线方法，并提供一步一步的指导。
第一步：理解变频电机的工作原理在开始讨论接线方法之前，我们首先需要理解变频电机的工作原理。
变频电机通常由电机本体、变频器和控制系统组成。
电力通过电机本体和变频器变换，并由控制系统进行监控和调节。
变频器通过改变电压和频率来控制电机的转速和运行状态。
第二步：检查电机标牌在安装变频器之前，我们需要仔细检查电机标牌上的电压和功率等参数。
电机标牌上应该清晰地标明额定电压、额定电流和额定功率等信息。
这些参数将决定我们在接线时应采用的线缆规格和连接方式。
第三步：选择适当的线缆和接线盒接下来，我们需要选择适合变频电机的线缆和接线盒。
在选择线缆时，应根据电机的额定电流和功率等参数来确定所需的线缆断面积。
线缆的质量和规格将直接影响电机的运行效果和安全性。
同时，选择高质量的接线盒，并确保其能够适应变频电机的功率要求。
第四步：正确连接线缆在接线之前，确保所有设备的电源已经切断，并根据以下步骤正确连接线缆：1. 根据电机标牌上的电压和额定电流等参数，选择合适的线缆断面积。
2. 根据线缆断面积，切割线缆，并为每根线缆加装合适的绝缘套管。
3. 打开接线盒，并将线缆通过预先准备好的进线口引入盒内。
4. 根据电机连接图，依次将三根相线和一根地线连接到接线盒中。
5. 使用绝缘带固定接线盒内的线缆，并确保接触良好，防止松动和短路等问题。
第五步：测试接线质量在接线完成后，我们需要对接线质量进行测试以确保安全和可靠性。
可以使用万用表等测试工具来检查线缆的导通情况和接触是否良好。
确保所有连接都紧固固定，没有松动的现象。
第六步：接通电源并测试电机运行当所有接线都检查完毕后，接通电源，并通过控制系统进行测试。

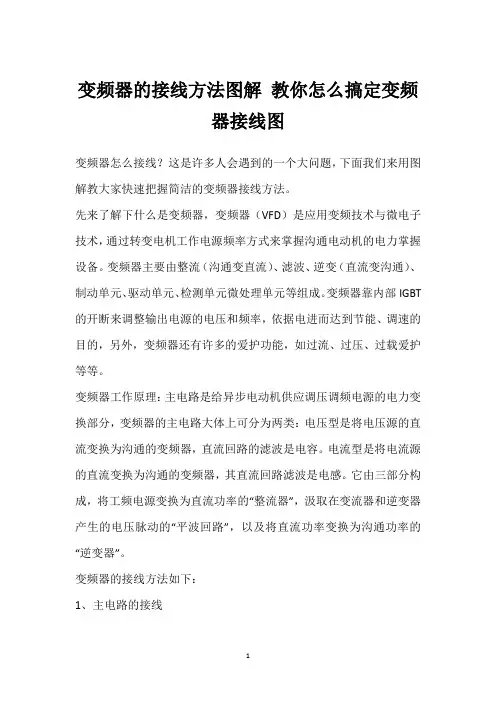

变频器的接线方法图解教你怎么搞定变频器接线图变频器怎么接线？这是许多人会遇到的一个大问题，下面我们来用图解教大家快速把握简洁的变频器接线方法。
先来了解下什么是变频器，变频器（VFD）是应用变频技术与微电子技术，通过转变电机工作电源频率方式来掌握沟通电动机的电力掌握设备。
变频器主要由整流（沟通变直流）、滤波、逆变（直流变沟通）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT 的开断来调整输出电源的电压和频率，依据电进而达到节能、调速的目的，另外，变频器还有许多的爱护功能，如过流、过压、过载爱护等等。
变频器工作原理：主电路是给异步电动机供应调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为沟通的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为沟通的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，汲取在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为沟通功率的“逆变器”。
变频器的接线方法如下：1、主电路的接线1)主电路电源端子R、S、T，经接触器和空气断路器与电源连接，不用考虑相序。
2)变频器的爱护功能动作时，继电器的常闭触点掌握接触器电路，会使接触器断开，从而切断变频器的主电路电源。
3)不应以主电路的通断来进行变频器的运行、停止操作。
需用掌握面板上的运行键( RUN)和停止键(STOP)或用掌握电路端子FWD (REV)来操作。
4)变频器输出端子(U、V、W)最好经热继电器再接至三相电动机上，当旋转方向与设定方向不全都时，要调换U、V、W三相中的任意两相。
5)变频器的输出端子不要连接到电力电容器或浪涌汲取器上。
6)从平安及降低噪声的需要动身，为防止漏电和干扰侵入或辐射出去，必需接地。
依据电气设备技术标准规定，接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。
多台变频器同步控制的接线和方法
接线如下图：
注：的拨位开关应打在、连的位置。
参见说明书页。
以上是以为微调的接线图参数调节为，本变频器还可以设为面板电位器微调和面板上下键微调，那样的话可以不用外接微调电位器。
只要把参数设为或就可以了。
端子启动的话再加上电位器为～JP31220CI ,P0.01=9P0.01=1011P0.03=1110K
主调电位器
多台同步的要求是为了让多台变频器可以同时启动，并且启动到不同比例的速度上。
如一号，二号，三号。
并用主调电位器时能同步改变速度，如一号调到时，二号应为，三号为。
也可用微调来改变每一台的速度，如调节二号的微调在一号、三号都不变的情况下将二号调到任一一个速度上。
同时可以调节主调电位器来同步控制三台变频器。
10Hz 20Hz 30Hz 15Hz 30Hz 45Hz i s
t e
r e
d。
多台变频器同步控制的接线和方法
一、多变频器同步控制的接线
1、安装多台变频器时，变频器需要安装在表头上，安装面朝上，用螺丝将它们固定在表头上。
2、电源接线：将3相电源接线到相应的电源接口上，并将接线线安装在接地下。
3、输入接线：转速输入信号连接到变频器上的转速输入接口，可以是控制器或转速传感器等，用于连接两台变频器之间的同步接线。
4、模拟输入信号接线：模拟输入信号接线用于变频器之间的通讯，当需要更改速度时，只需将模拟信号连接到相应的模拟输入端口，即可实现变频器间的通讯。
5、快速同步接线：快速同步接线用于快速同步变频器之间的转速，通过快速同步接线，可以使多台变频器的转速同步，变频器之间可以快速达到同一转速，提高系统的可靠性。
6、模拟输出信号接线：模拟输出信号接线用于将模拟输出信号传输到前驱或其他控制设备，以调整变频器的转速，防止发生超速或欠速的现象。
二、多变频器同步控制的方法
1、串行同步控制：串行同步控制是有多台变频器组成的一个集合，它将变频器用串行的方式连接起来，所调速的变频器只有串行的第一台，这样可以更快地实现同步控制。
变频器接线方法展开全文一、变频器主电路的接线方法:R S T这三个接线端子是变频器电源进线端，三根火线接入。
U V W是出线端接需要控制的电机。
首先，变频器有单相220V、三相220V、三相380/480V、三相690V等几种电源规格的变频器，需要根据变频器规格选择合适的电源和断路器。
将输入电源接到变频器的L1、L2(单相220V)或者R、S、T 端子。
在断路器和变频器之间一般不加接触器，如果必须要加入接触器的场合，也要注意不能使接触器动作或于频繁。
另外为了改善功率因素和消除干扰，可在输入侧加入交流输入电抗器和噪音滤波器，这个可以根据需要和使用场合选择加不加。
输入侧连接完成，将三相电动机接到变频器的输出端子U、V、W上。
注意：变频器输出侧不能加电容器或者浪涌抑制器，否则会导致变频器损坏。
最后要保证接地端子可靠接地，以保证设备和人员的安全。
二、控制方式种类:1、面板控制方式。
这种控制方式是通过变频器面板启停变频器修改频率等。
2、通过外部控制器或仪表控制方式。
这种控制方式主要通过控制器如PLC给变频器启停信号和频率信号，这种控制方式依据信号类型的不同又可以分为两种。
一种类型是开关量信号和模拟信号另外一种是通讯数字信号。
控制回路部分不同品牌的变频器端子号和功能会有所不同，根据变频器说明书进行判断。
要选择控制方式，在参数设置里找到相应参数进行设置，控制方式分为操作面板命令通道、端子命令通道和通讯命令通道。
选择操作面板命令通道的时候，面板上的RUN和STOP键就可以实现变频器的运行和停止，通过递增和递减键对电机进行调速。
注意：有的变频器操作面板上装有电位器，在设置里选择模拟输入为板载电位器，调整电位器就可以实现电动机调速。
另外变频器面板可以拆下，可以通过延长线将面板装到操作柜面板进行操作。
使用端子命令通道，可通过设置参数选择二线式或三线式控制。
二线式控制时，将正、反转端子和电源公共端分别闭合就可以实现电动机正、反转。
三相变频器的接线方法
三相变频器是工业电气控制中常用的设备，它能够控制电动机的转速，提高生
产效率和节能。
在使用三相变频器时，正确的接线方法是非常重要的。
接下来将介绍三相变频器的接线方法步骤。
步骤一：准备工作
在接线之前，首先需要准备好所需的工具和材料，如螺丝刀、绝缘胶带、接线
端子等。
同时，要确保三相变频器和电动机处于断电状态，确保安全。
步骤二：接地线接线
首先要确保接地线的接线是正确的，将三相变频器和电动机的金属外壳通过接
地线连接到接地端子上，以保证设备的安全运行。
步骤三：主电源接线
接下来是主电源的接线，一般三相变频器有L1、L2、L3三相输入端子，需要
将主电源的对应导线分别连接到这三个端子上。
注意要确保接线端子紧固牢固，不要出现松动。
步骤四：电动机接线
最后是连接电动机的接线，电动机也有对应的三相电源输入端子，需要将三相
变频器的U、V、W端子分别连接到电动机的对应端子上，确保连接正确无误。
步骤五：电缆固定
在完成接线后，要用绝缘胶带或者绑线带将电缆固定好，防止松动或者短路，
确保设备的安全运行。
步骤六：检查并测试
接线完成后，要进行仔细的检查，确保每个连接牢固可靠，没有接错线路。
接
下来可以尝试启动设备，测试三相变频器是否能够正常控制电动机的转速。
通过以上步骤，我们可以正确地接线三相变频器，确保设备的安全和正常运行。
在接线时要仔细、谨慎，不要出现错误，以免影响设备的运行和安全。
-电机与控制-变频器二线式和三线式接线方法林中信（大庆炼化公司,163453,黑龙江大庆）目前，可用于调速的电动机种类很多，工业生产与电动汽车使用的电机主要包括三相异步电动机、三相永磁同步电动机、直流无刷电动机、开关磁阻电动机四种，其中用变频器调速的三相异步电动机保有量最高。
变频调速被公认为目前交流电动机最理想、最有前途的调速方案。
变频器除了具有卓越的调速性能之外，还具有显著的节能效果和优异的工艺控制方式，是企业进行技术改造和产品更新换代的理想调速装置。
变频器的接线方法主要分为二线式和三线式两种，不同的接线方法，有不同的运行特点和优缺点。
下面对二线式和三线式接线方法分别进行介绍，总结并分析每种接线方法的特点。
表19030系统优化所需硬件序号9030快速门系统规格型号数量1机架7槽IC695CHS00722电源模块220V IC695PSD14043CPU模块（带3个千兆网口），附带充电电池IC695CPK33024PROFINET模块IC695PNC0012 5冗余切换模块IC695RMX1284 6冗余光纤LC-LC2 724VDC电源IC690PRM0102 8机架12槽IC695CHS0121 9PROFINET接口模块IC695PNS0011 10电源模块IC695PSD1402 11DI32点IC694MDL6551 12DI16点IC694MDL6451 13D016点IC694MDL9404 14AI4通道IC694ALG2212 15空槽盖板IC694ACC3101 16机架12槽IC695CHS0121 17PROFINET接口模块IC695PNS0011 18电源模块IC695PSD1402 19高速计数模块8通道IC695HSC3085 20空槽盖板IC694ACC3104 21接线端子IC694TBB0325 2224VDC电源IC690PRM01011变频器二线式接线方法1.1接线图例不同品牌变频器的二线式接线方法基本相似，如图1所示。
变频器的接线端子使用说明
变频器的接线端子使用说明
变频器的接线端子分为主回路和控制回路两大部分，把变频器后上盖打开，即可看到主回路端子和控制回路端子，使用时务必依照附录图2. 3. 1所示进行接线。
由于附录图2.3. 1为变频器的标准接线图，在具体使用时，有些功能并不需要，应根据具体的使用要求进行必要的配线，不需要的控制端可以空开不用。
/product.asp
接线端子排列
2.控制回路接线
控制回路接线必须与主回路分开，否则会引起干扰，使控制功能失灵，根据使用要求，设计控制回路接线.不需要的端子可以空开不用，控制端子功能如附录表2.3.2.
控制端子功能。
变频器与电机控制线路的接线方法及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变频器与电机控制线路的接线方法及注意事项引言在工业控制领域，变频器与电机控制线路的接线方法至关重要。
变频器的接线方法
变频器的接线方法如下所述：
1. 首先，确定好变频器的电源输入。
将交流电源线的N（零线）、L（火线）和PE（接地线）分别连接到变频器的N、L
和PE端子上。
确保电源线的连接牢固可靠，不松动。
2. 接下来，连接电机至变频器的输出端。
根据电机的类型，选择合适的电机输出端子进行接线。
通常来说，三相异步电机的接线方式包括星型接线和三角形接线。
根据电机的额定功率和电压，选择合适的接线方式。
对于星型接线，将电机的U、V、W三个相线依次连接到变频器的U、V、W相输出端子上。
对于三角形接线，将电机的U1、V1、W1三个相线依次连接到
变频器的U、V、W相输出端子上。
3. 在接线完成后，再次检查所有接线点，确保接线牢固可靠，并且没有松动或接触不良的现象。
可以使用螺丝刀或扳手进行适当的拧紧。
4. 接线完成后，再次检查电源开关和变频器的开关。
确保电源开关处于关闭状态，变频器的开关处于关机状态。
5. 最后，将变频器的电源线插入电源插座，并打开电源开关。
再次检查变频器的状态指示灯，确保其亮起。
然后，打开变频器的开关，使其进入工作状态。
请注意，以上是一般的变频器接线方法，具体的接线方式可能
会因不同品牌、型号的变频器而有所差异。
在进行接线之前，务必仔细阅读变频器的操作说明书，并按照说明书中的要求进行接线。
如果有任何疑问或不确定之处，建议咨询专业技术人员的帮助。
第一篇一、接线：按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。
关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。
压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。
压力表有红、黄、蓝三根引出线。
压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红）二、开环调试：检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。
按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如3.1V）。
按停车键STOP，变频器减速停车。
三、闭环变频恒压运行：合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz 后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。
增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。
第二篇一、前言目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值及测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。
这种控制系统电控部分较简单，国内外采用广泛。
变频器操作方法接线方法
变频器的操作方法和接线方法可以根据具体的品牌和型号有所不同，但是一般情况下可以按照以下步骤进行操作和接线：
操作方法：
1. 将变频器接通电源，并确保电源开关处于关闭状态。
2. 根据需要调整变频器的参数设置，如输出频率、转速等。
3. 打开电源开关，变频器开始供电。
4. 打开变频器的启动按钮，变频器开始运行。
5. 根据需要调整变频器的运行状态，如增加或减少转速、调整加速度等。
接线方法：
1. 在接线之前，确保变频器和电机的参数相匹配，如电压、功率等。
2. 将电源线连接到变频器的电源输入端子，通常为L1、L2、L3三相输入。
3. 将电机线连接到变频器的电机输出端子，通常为UVW三相输出。
4. 根据需要，连接外部设备，如启动按钮、停止按钮、速度控制器等，通过控制端子或IO接口连接。
5. 确保所有连接稳固可靠，并检查接线是否有错误，如接错极性、接触不良等。
请注意，以上仅为一般的操作方法和接线方法，具体情况还需根据变频器的具体型号和品牌进行操作和接线。
建议在操作之前查阅变频器的用户手册或咨询相关
的专业人员。
