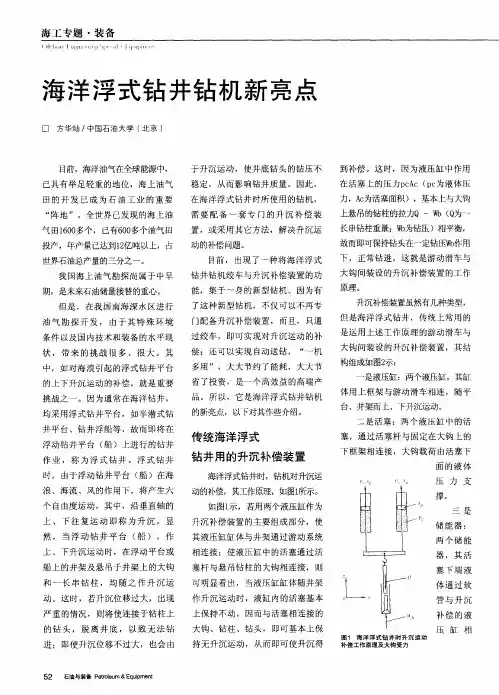

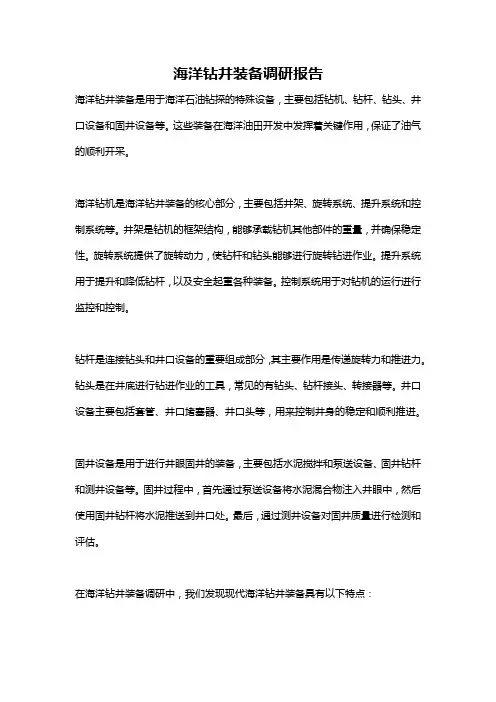

海洋钻井装备调研报告海洋钻井装备是用于海洋石油钻探的特殊设备，主要包括钻机、钻杆、钻头、井口设备和固井设备等。
这些装备在海洋油田开发中发挥着关键作用，保证了油气的顺利开采。
海洋钻机是海洋钻井装备的核心部分，主要包括井架、旋转系统、提升系统和控制系统等。
井架是钻机的框架结构，能够承载钻机其他部件的重量，并确保稳定性。
旋转系统提供了旋转动力，使钻杆和钻头能够进行旋转钻进作业。
提升系统用于提升和降低钻杆，以及安全起重各种装备。
控制系统用于对钻机的运行进行监控和控制。
钻杆是连接钻头和井口设备的重要组成部分，其主要作用是传递旋转力和推进力。
钻头是在井底进行钻进作业的工具，常见的有钻头、钻杆接头、转接器等。
井口设备主要包括套管、井口堵塞器、井口头等，用来控制井身的稳定和顺利推进。
固井设备是用于进行井眼固井的装备，主要包括水泥搅拌和泵送设备、固井钻杆和测井设备等。
固井过程中，首先通过泵送设备将水泥混合物注入井眼中，然后使用固井钻杆将水泥推送到井口处。
最后，通过测井设备对固井质量进行检测和评估。
在海洋钻井装备调研中，我们发现现代海洋钻井装备具有以下特点：1.高度自动化：现代海洋钻机具备高度自动化的特点，能够实现自动定位、自动钻进和自动控制等功能，提高了作业效率和安全性。
2.模块化设计：海洋钻井装备采用模块化设计，使得各个部件可以独立运作，方便维护和更换，提高了装备的可靠性和可维护性。
3.多功能性：海洋钻机能够进行多种作业，包括钻井、固井、测井等，实现了一机多用，降低了成本和投资风险。
4.环境适应性：海洋钻井装备能够适应不同的海洋环境，包括深海、浅海和极地等，确保了在各种恶劣条件下的作业安全和效果。
需要注意的是，海洋钻井装备的发展仍然面临一些挑战。
其中包括深海作业的技术难题、环境保护的要求以及安全风险的控制等。
在未来，需要进一步加强技术创新和合作，不断提高海洋钻井装备的性能和安全性，以满足深海石油开发的需求。
![1[海上钻井发展状况及环境特点]海洋钻井工程](https://img.taocdn.com/s1/m/9dd2cf647e21af45b307a8a7.png)

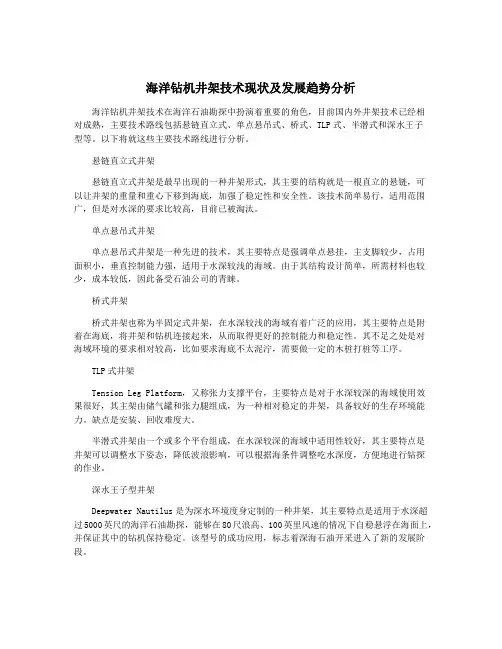

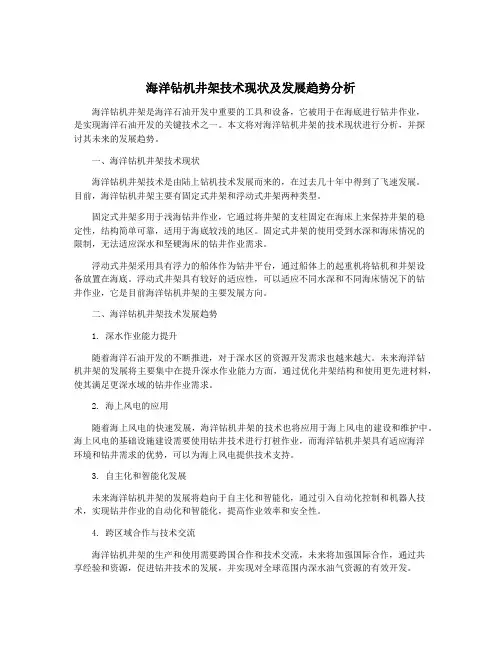

海洋钻机井架技术现状及发展趋势分析1. 引言1.1 海洋钻机井架技术现状及发展趋势分析海洋钻机井架技术是海洋石油勘探和开发中至关重要的一环，它承载着钻井设备、支撑平台结构以及输送井下原油等功能。
随着海洋石油资源的逐渐枯竭和深水勘探开发的加速推进，海洋钻机井架技术的发展日益受到关注。
海洋钻机井架技术历史悠久，经过多年的发展演变，从最初简单的钻机台到现代化高度自动化的钻井平台，技术不断进步。
其主要特点包括结构复杂、操作安全要求高、抗风浪能力强等。
海洋钻机井架技术广泛应用于深水、超深水油气田勘探和开发中，对于提高钻井效率、减少事故风险具有重要意义。
随着石油资源勘探深度和海域条件的不断变化，海洋钻机井架技术也在不断创新和完善。
未来，海洋钻机井架技术将继续向更高效、更智能化、更环保化的方向发展。
面临的挑战也日益凸显，需要不断创新技术、提升管理水平，以适应不断变化的市场需求和环境要求。
海洋钻机井架技术的发展将在未来能持续推动海洋石油行业的发展，为我国能源安全做出贡献。
2. 正文2.1 海洋钻机井架技术的历史演变海洋钻机井架技术的历史演变可以追溯到20世纪初。
最初，海洋油气勘探主要依靠陆地钻探，在海洋领域的探索相对较少。
随着陆地资源逐渐枯竭和海洋技术的进步，人们开始将目光转向海洋深处的石油资源。
1930年代，最早的海洋钻机井架出现在美国湾流海洋平台，起初采用简单的木质结构搭建而成。
随着技术的不断发展，海洋钻机井架逐渐实现了由木结构向钢结构的转变，提高了安全性和稳定性。
20世纪60年代，随着深水钻井技术的推广，海洋钻机井架的设计和建造进入了全新阶段。
从传统的固定式平台到半潜式和全潜式钻井平台，再到风力涡轮机平台和深水浮式生产系统等，海洋钻机井架技术不断创新，逐渐走向多元化和多功能化。
近年来，随着全球石油资源的日益枯竭和环保意识的增强，海洋钻机井架技术也在不断发展。
先进的数字化技术、智能化系统的应用，为海洋钻机井架的运行和管理带来了全新的挑战和机遇。

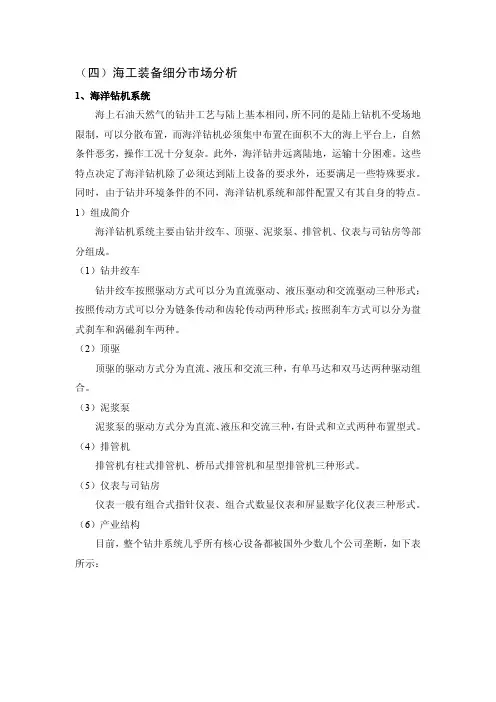

（四）海工装备细分市场分析1、海洋钻机系统海上石油天然气的钻井工艺与陆上基本相同，所不同的是陆上钻机不受场地限制，可以分散布置，而海洋钻机必须集中布置在面积不大的海上平台上，自然条件恶劣，操作工况十分复杂。
此外，海洋钻井远离陆地，运输十分困难。
这些特点决定了海洋钻机除了必须达到陆上设备的要求外，还要满足一些特殊要求。
同时，由于钻井环境条件的不同，海洋钻机系统和部件配置又有其自身的特点。
1）组成简介海洋钻机系统主要由钻井绞车、顶驱、泥浆泵、排管机、仪表与司钻房等部分组成。
（1）钻井绞车钻井绞车按照驱动方式可以分为直流驱动、液压驱动和交流驱动三种形式；按照传动方式可以分为链条传动和齿轮传动两种形式；按照刹车方式可以分为盘式刹车和涡磁刹车两种。
（2）顶驱顶驱的驱动方式分为直流、液压和交流三种，有单马达和双马达两种驱动组合。
（3）泥浆泵泥浆泵的驱动方式分为直流、液压和交流三种，有卧式和立式两种布置型式。
（4）排管机排管机有柱式排管机、桥吊式排管机和星型排管机三种形式。
（5）仪表与司钻房仪表一般有组合式指针仪表、组合式数显仪表和屏显数字化仪表三种形式。
（6）产业结构目前，整个钻井系统几乎所有核心设备都被国外少数几个公司垄断，如下表所示：表 1 钻井系统设备生产企业市场份额年代初开始，世界钻井技术进入快速发展期，石油钻机整体向着交流变频调速电驱动石油钻机）方向发展；钻深能力达12000～15000米，绞车功率从增大至。
虽然我国川油广汉宏华公司与宝鸡石油机械公司已设计出海洋同时配备交流变频电驱、静液驱动的新一代顶部驱并已成为海洋工程标准产品。
挪威MH公司、德国Bentec和美7000-9000m数控变频钻机。
但大多数国内钻机的性能较差，导致国内钻井平台几乎只采用国外钻机。
另外，国外无绞车、液缸升降型钻机正迅速发展，质量比传统曲轴连杆三缸钻井泵轻80%的静液驱动钻井泵、套管钻井石油钻机、机械驱动长行程泥浆泵均得到广泛应用，我国基本在这几项没有开发能力。
海洋钻井技术总结：挑战与机遇海洋钻井技术总结：挑战与机遇海洋钻井是指在海洋深处进行的一种开采海洋资源的过程。
在钻井的过程中，要克服许多难，如海洋环境的复杂程度、钻井深度的不断增加以及人力物力资源的不断增加等等。
随着科技的进步，海洋钻井也得到了很大的发展，为世界各地的经济和社会发展做出了很大的贡献。
本文将从海洋钻井的发展、海洋钻井带来的挑战和机遇等三个方面进行总结和探讨。
一、海洋钻井的发展海洋钻井是一种新兴的技术，其发展与生产实践和科技的变革有着密不可分的关系。
1966年，美国人首次使用半潜船实现海上钻井，开启了海洋钻井技术的先河。
自此之后，在许多国家的共同努力下，海洋钻井技术渐渐成熟，到了1990年代，海底钻井平台已经达到了4.8万米的深度，油气蕴藏量也大大增加。
到2000年左右，国际上的海洋钻井平台装备已相当成熟，钻探深度达到了水深6000余米，而如此巨大的范围和深度，需要更先进的设备和技术，运用了空心钻杆、Combined Dilemma、水力钻头、钻泥泵、钻头旋转头等高新技术，提高了钻探效率和成功率。
二、海洋钻井的挑战1.高物业费用由于海洋钻井作业需要的设备和人力资源等成本高昂，而且海洋石油资源采取的钻探深度和难度也不断增加，高的收益和成本令企业面临风险，而且由于物业费用过高使企业难以承受，同时也会让企业的盈利能力大为降低。
2. 安全问题海洋工作环境极其复杂，台风、风暴、海浪等各种自然因素都可能会影响海洋钻井工程的稳定性和安全性，因此必须采取防范措施，包括预防安全游泳、减少风、波、浪、磁场等因素的影响、安装钻井设备的速度等。
3. 环境问题海洋钻井的过程也会对生态环境带来极大的影响，如海水污染、海洋生物受损、污染物对潜在目标的破坏等等，因此在处理周边的环境问题上也是亟需关注和控制的。
三、海洋钻井的机遇1. 经济发展随着钻井技术的不断发展，不仅给水下资源的发开辟了新渠道，而且也为经济的发展带来了新的机遇。
海洋钻机井架技术现状及发展趋势分析海洋钻机井架是海洋石油开发中重要的工具和设备，它被用于在海底进行钻井作业，是实现海洋石油开发的关键技术之一。
本文将对海洋钻机井架的技术现状进行分析，并探讨其未来的发展趋势。
一、海洋钻机井架技术现状海洋钻机井架技术是由陆上钻机技术发展而来的，在过去几十年中得到了飞速发展。
目前，海洋钻机井架主要有固定式井架和浮动式井架两种类型。
固定式井架多用于浅海钻井作业，它通过将井架的支柱固定在海床上来保持井架的稳定性，结构简单可靠，适用于海底较浅的地区。
固定式井架的使用受到水深和海床情况的限制，无法适应深水和坚硬海床的钻井作业需求。
浮动式井架采用具有浮力的船体作为钻井平台，通过船体上的起重机将钻机和井架设备放置在海底。
浮动式井架具有较好的适应性，可以适应不同水深和不同海床情况下的钻井作业，它是目前海洋钻机井架的主要发展方向。
二、海洋钻机井架技术发展趋势1. 深水作业能力提升随着海洋石油开发的不断推进，对于深水区的资源开发需求也越来越大。
未来海洋钻机井架的发展将主要集中在提升深水作业能力方面，通过优化井架结构和使用更先进材料，使其满足更深水域的钻井作业需求。
2. 海上风电的应用随着海上风电的快速发展，海洋钻机井架的技术也将应用于海上风电的建设和维护中。
海上风电的基础设施建设需要使用钻井技术进行打桩作业，而海洋钻机井架具有适应海洋环境和钻井需求的优势，可以为海上风电提供技术支持。
3. 自主化和智能化发展未来海洋钻机井架的发展将趋向于自主化和智能化，通过引入自动化控制和机器人技术，实现钻井作业的自动化和智能化，提高作业效率和安全性。
4. 跨区域合作与技术交流海洋钻机井架的生产和使用需要跨国合作和技术交流，未来将加强国际合作，通过共享经验和资源，促进钻井技术的发展，并实现对全球范围内深水油气资源的有效开发。
三、结论海洋钻机井架是海洋石油开发不可或缺的关键技术之一。
目前，海洋钻机井架技术已经取得了重要的进展，但仍面临一些挑战，如深水作业能力不足、自主化和智能化程度较低等。
浅谈海洋钻机的一般特点(中国石油集团科学技术研究院江汉机械研究所)摘要从海洋钻井工艺,法律,法规等方面对海洋钻机总体提出了特殊要求,并阐述海洋钻机系统和各部件配置特点,分析了海洋钻机和陆地钻机的不同之处.最后指出海洋石油勘探开发投资高,风险大,钻机要注重安全,环保,使用先进技术以适应海洋钻井的需要.海洋石油勘探开发投资高,风险大,在海上钻井作业实践中,要注重安全,环保,使用技术先进,适应海洋特殊钻井条件和要求的海洋钻机.海上石油天然气的钻井工艺与陆上基本相同,所不同的是陆上钻机不受场地限制,可以分散布置,而海洋钻机必须集中布置在面积不大的海上平台上,自然条件恶劣,操作工况十分复杂.此外,海洋钻井远离陆地,运输十分困难.这些特点决定了海洋钻机除了必须达到陆上设备的要求外,还要满足一些特殊要求.同时,由于钻井环境条件的不同,海洋钻机系统和部件配置又有其自身的特点.一,海洋钻井对钻机总体特殊要求1.法律,法规海上施工和设备必须符合政府法律,法规的有关规定和要求;所使用的作业方法必须符合政府环保和保护海洋环境有关政策法规的规定.如:《中华人民共和国海洋石油勘探开发环境保护条例》,《中华人民共和国能源部海上固定平台安全规则》,《中华人民共和国船舶检验局海船法定检验技术规则》等.钻机必须由发证检验机构实行全过程的检验,包括:设计,制造,海上工程作业和试运转等过程检验及投产前的最终检验.2.安全性海上钻井平台离岸较远,平台空间不大,设备布置无足够的安全距离,操作者的活动空间有限,平台常年处于风,浪,潮之中,一旦发生事故,救援困难,后果严重;海洋石油钻井设备的安全系统主要有:压力安全保护系统,流动安全保护系统,温度安全保护系统,液位安全保护系统,火灾,可燃气体和有毒气体探测报警系统,应急关断系统,以及防污染设计.3.可靠性各类海洋钻井平台的造价都很高,若租用钻井平台,日租金也非常昂贵,如果钻机性能不佳导致经常停修,停产损失和维修费用巨大.因此,要求钻机各部件的性能都要可靠性高,且经久耐用.一次性投入后,在足够长的规定使用周期内,不需要维修或只进行简单维修,直到失效更换.例如:防喷器在整个钻井周期内可靠度必须达到100%,钻机的柴油发电机组的大修寿命必须大于2万小时.4.冗余设计海洋钻机的重要系统和部件必须配备应急设备,如柴油发电机组配有应急柴油发电机,转盘配有应急驱动链轮,泥浆泵配有应急泵.当主要机组出现故障时,相应的应急设备立即启动,避免卡钻等钻井事故的发生.5.技术先进,效率高海洋钻井平台的空间十分有限,因此,平台上所采用的海洋钻机零部件必须技术先进,体积小,质量轻,效率高.在同样技术性能的前提下,设备体积越小,钻井平台的建造费用也就越低.6.钻深能力配备海上钻井远离后方基地,设备故障所造成的损失及修复所需要的时间均大大超过陆上,因此,海上钻井一般选用工作能力较大的设备以减少故障发生,即在相同井深条件下,海洋平台上配备的钻机能力一般比陆地上的大20%～25%.如移动式钻井平台多选用钻深能力6000,7600,9000和11000m,乃至更深的钻机.7.驱动动力的提供方式海上钻井平台离岸较远,无工业电网供电.均是采用多台大功率柴油发电机组发电,供各电动机分别驱动钻井绞车,泥浆泵,转盘,顶部驱动装置等钻机的工作机.8.可钻多口井由于海上钻井平台的费用较高,所以在一个平台上不能只钻一口井,而要钻十几到几十口生产井.这种丛式钻井法,在狭小的范围内可钻很多油井以控制较大的油,气藏面积,实际上也就是钻很多口定向斜井.因此,海洋钻机要能在平台上纵,横移动,即从一个井位很快移到另一个井位.目前,世界上有的平台最多可钻96口井,一般的平台可钻几口至几十口井.9.设备模块化为了节省时间和空间,海洋钻机大多数加以模块化,以便于在海上迅速吊装联接.这些模块包括钻机主体(绞车,转盘)和具有x-y移动装置的底座模块,泥浆泵模块,泥浆处理模块,动力模块,马达控制中心(MCC)模块等.二,海洋钻机各系统和部件配置的特点海洋钻机与陆地钻机大部分设备可通用,如天车,游车,大钩,水龙头,泥浆泵,钻井仪表,气控元件,钻井工具等.由于钻井环境条件的不同,海洋钻机系统和部件配置又有其自身的特点.1.驱动形式陆地钻机大多采用柴油机联合机械驱动,这种传动形式的最大缺点是占地面积大,功率损失大.海洋钻机采用电驱动,即采用柴油机带动交流发电机发电,一部分电流经可控硅整流后输出直流电,然后由直流电动机驱动钻机的各工作主机,而另一部分电流经变压器变压后,供给钻井平台所有辅机.海上平台采用这种可控硅交/直流转换电驱动(亦称SCR电驱动)形式,不仅可以使平台的设备布置更紧凑,而且降低了平台电站的燃油消耗,提高了电站利用率.近年来,随着陆地钻机交流变频数字控制钻机的快速发展和成功应用,海洋钻机也开始采用这种电驱动方式.交流变频传动系统是柴油机驱动交流发电机,发电机发出的交流电通过变频装置,将交流电变换为可大范围调整频率的交流电,控制交流变频电动机,驱动绞车,转盘及钻井泵等.一方面,交流变频电传动钻机的绞车,转盘可实现无级调速,调速范围宽,这样不仅可去掉绞车,转盘内换档变速系统,且使绞车结构简化,质量减轻,体积缩小,为工程作业提供非常优越的施工条件.另一方面,交流变频电传动钻机可使电动机短时过载倍数达2倍以上,提高了钻机提升和处理事故能力,尤其是在带负载情况下,可平稳启动,制动和调速,具有软启动性能,可降低供电电源容量;可采用计算机数字自动控制技术,便于对现场情况的监控;对于交流变频电传动钻机钻井泵排量,冲数,转盘转数,扭矩等参数,可实现全数字显示,实现钻机的自动化,智能化和对外界变化的自适应控制.与SCR直流传动系统相比,交流变频电传动钻机具有能耗制动功能,可实现辅助刹车;采用计算机自动控制技术,可实现主电动机自动送钻.交流电动机没有碳刷换向器,维护费用低,使用安全可靠,易于操作管理,具有安全保护功能,可实现电动机的免维护运行;负载功率因数高,能耗低,传动效率高.目前,世界重要钻机制造商均将交流变频电驱动大功率钻机配备在半潜式钻井平台或钻井浮船上.2.井架及底座海洋钻机大多采用塔式井架,井架不用绷绳固定,底面积宽.在半潜式钻井平台和浮式钻井船上,为了安装升沉补偿装置及防止游车大钩摆动,井架上装有导轨.为适应拖航过程中的摇摆(周期为10s,单面摇摆不超过20°),要求井架结构强度高;为适应作业海域大风条件,要求井架抗风载能力高.为满足钻丛式井的要求,底座具有x,y方向移动的装置.3.转盘开口直径大因要通过大直径的隔水套管等水下器具,海洋钻机转盘的开口直径比陆上钻机的大.转盘的开口直径大多数选用φ1257mm(491/2英寸),最小也不小于φ953mm(371/2英寸).4.绞车功率大海洋钻井绞车采用电驱动,可实现无级调速,绞车驱动功率较大,最大功率可达2200kw,比陆上同级别钻机绞车的功率约高1倍.为了节省空间,减少设备重量,绞车与转盘实现联合驱动.5.机组由司钻集中控制由于海上作业人员精干,对钻机的自动监控和集中控制程度要求高.海上钻机的主工作机组采用分组或单独驱动,为了操作方便,由司钻集中控制.司钻控制台上除装有一般的控制手柄外,还装有指示,记录,报警等各种仪表.6.泥浆泵海洋钻机的泥浆泵一般采用排量较大,压力较高者.现在大多选用两,三台12—P—160或F—160泥浆泵.由于井下双动力钻具和高压喷射钻井的需要,2000～3000HP的大功率泥浆泵以及工作压力达34.5MPa,51.7 MPa以及69MPa 的泥浆泵会在深井(6000m～9000m)和超深井(9000m以上)的海洋钻机上配套使用.7.采用五级泥浆净化设备海上钻井作业的泥浆成本和弃置成本很高,泥浆经净化处理循环使用可节省大量成本.海上钻井作业采用成套的泥浆净化设备,以便减少泥浆中的固相颗粒,保持泥浆稳定的性能.配有:振动筛,除气器,除砂器,除泥器,离心机等泥浆净化设备.8.井口机械化设备为了提高起下钻速度,减轻钻井工人的体力劳动,各类海上钻井平台上的钻机都安装有井口机械化设备,并且在浮式钻井船及半潜式钻井平台上装有自动化钻杆摆放装置.现在的海洋钻机要求配备顶部驱动装置及钻具排放系统.9.高性能防喷器钻井可能发生井涌(井喷),一旦发生井喷,必须迅速启动装在井口的防喷装置把井封住.常用的防喷器组主要由万能球型防喷器,单闸板防喷器,双闸板防喷器及钻井四通等组成.根据工作水深和钻深,选用不同通径和封井压力的井控系统,导流器及其控制系统.如对于自升式平台,则选用通径为φ346mm,封井压力选用103.42MPa(海底至目的层深度大于等于4000～5000m)或137.89MPa(海底至目的层深度大于等于5000m或特殊高压油气层);对于浮式钻井平台(半潜式平台或钻井船),则选用井控系统的通径为φ476.3mm(工作水深一般在600m以内)或φ425.5mm(工作水深大于600m),选用封井压力为68.95,103.42,137.89 MPa(视工作水深,海底至目的层深度和是否为特殊高压的油气层而定).为了适应欠平衡钻井的需要,井口防喷器组合要配置高压旋转防喷器,即随钻压力控制系统PCWD(Pressure Control While Drilling).Shaffer公司的产品主要技术性能:最大封井压力:静态时34.5Mpa;动态(旋转)时21 Mpa;封零时17.5 Mpa;最高转速200rpm;球形胶芯寿命:过钻杆25900m.10.升沉补偿等装置海上钻机比陆地钻机多了隔水管系统,张紧系统,升沉补偿等装置.隔水管系统也称水下器具,它是海上钻井装置不可缺少的,它的完善与否直接关系到深海钻井的成败.隔水管系统的功用主要是提供从海底井口到海上钻井装置上的泥浆循环和起下钻具的通道.通常隔水管系统的部件有活节联接器,球节,伸缩节,张力器,分流器,运动补偿器,水下防喷设备,水下井口设备,挠性隔水管和防喷器连接器等.张紧系统:钻井装置的隔水管系统必须依靠作用于隔水管系统顶部的轴向张力或向上的浮力来支撑.在海上钻井作业中,张紧系统控制着隔水管系统的应力大小,并影响着隔水管系统的弯曲度.合理设计的张紧器运动形成必须超过钻井装置的升沉,还要考虑到潮汐作用,连接件的调整和钻井装置吃水深度的变化.张紧器一般由活塞缸,钢绳和控制装置组成.升沉补偿:在海上钻井装置进行钻井作业时,为了减弱波浪引起的钻井装置上下起伏,必须设置升沉补偿器.升沉补偿器可使钻压基本保持均衡,提高机械钻速,延长钻头寿命.常用的升沉补偿器有游动滑车型和天车型.11.辅助系统的配备海洋钻井需要额外配备:固井/灰罐系统,钻井水系统,钻井污水处理及排放系统等.钻井平台要有固井能力,配备的设备有:水泥,灰罐,下灰器,漏斗,混合器,泥浆罐,灌注泵,水泥泵.固井系统的排出管路是钻井平台各系统中,工作压力最高的,因此管系在制造安装时对质量要求最高,接头焊缝要100%探伤检验和压力试验.海上钻井的排污受到海洋钻井环境的限制,需要专门的分离,输送,储存装置.可直接排放的物体有专门的通道和位置进行排放.三,结束语与陆上钻井相比,海洋钻井工艺,条件有其特殊性.海洋钻机必须达到陆上设备的要求外,还要满足一些特殊要求.海洋钻井投资高,风险大,技术难度高,要注重安全,环保,使用技术先进,适应海洋特殊钻井条件和要求的海洋钻机,实现海洋钻井的安全,高效.参考文献[1] 朱江. 海洋钻井设备综述. 中国海上油气(工程),2000,12(6):44～46[2] 廖谟圣. 21世纪初的世界海洋石油钻机. 石油矿场机械,2000,29(1):5～9[3] 姜伟. 浅谈海洋石油钻井完井机械及工具的国产化. 石油机械,2001,29(1):5～7[4] 赵峰. 海洋平台及设备可靠性的评价与监测. 石油机械,2000,28(11):53～55目前我国海洋钻机制造刚刚起步，基本不具备海洋平台和钻机船的设计、制造能力。
