电磁感应图像问题-----高中物理模块典型题归纳(含详细答案)

电磁感应与电路问题-----高中物理模块典型题归纳（含详细答案）一、单选题1.如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中()A.PQ中电流先增大后减小B.PQ两端电压先减小后增大C.PQ上拉力的功率先减小后增大D.线框消耗的电功率先减小后增大2.如图表示，矩形线圈绕垂直于匀强磁场磁感线的固定轴O以角速度w逆时针匀速转动时，下列叙述中正确的是（）A.若从图示位置计时，则线圈中的感应电动势e=E m sinwtB.线圈每转1周交流电的方向改变1次C.线圈的磁通量最大时感应电动势为零D.线圈的磁通量最小时感应电动势为零3.如图所示，MN、PQ是间距为L的平行金属导轨，置于磁感应强度为B、方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻。

一根与导轨接触良好、有效阻值为的金属导线ab垂直导轨放置，并在水平外力F的作用下以速度v向右匀速运动，不计导轨电阻，则（）A.通过电阻R的电流方向为P→R→MB.a、b两点间的电压为BLvC.a端电势比b端电势高D.外力F做的功等于电阻R上产生的焦耳热4.闭合的金属环处于随时间均匀变化的匀强磁场中，磁场方向垂直于圆环平面，则()A.环中产生的感应电动势均匀变化B.环中产生的感应电流均匀变化C.环中产生的感应电动势保持不变D.环上某一小段导体所受的安培力保持不变5.用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。

在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c 和U d。

下列判断正确的是()A.U a＜U b＜U c＜U dB.U a＜U b＜U d＜U cC.U a＝U b＜U c＝U dD.U b＜U a＜U d＜U c6.如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经画出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场中，下列说法正确的是()A.当金属棒向右匀速运动时，a点电势高于b点，c点电势高于d点B.当金属棒向右匀速运动时，b点电势高于a点，c点与d点为等电势点C.当金属棒向右加速运动时，b点电势高于a点，c点电势高于d点D.当金属棒向左加速运动时，b点电势高于a点，d点电势高于c点7.在匀强磁场中，ab、cd两根导体棒沿两根导轨分别以速度v1、v2滑动，如图所示。

知识回顾电磁感应的图象问题分类在电磁感应现象中，回路产生的感应电动势、感应电流及磁场对导线的作用力随时间的变化规律，也可用图象直观地表示出来，如I－t、B－t、E－t、E－x、I－x图象等．此问题可分为两类：(1)由给定的电磁感应过程选出相应的物理量的函数图象．(2)由给定的有关图象分析电磁感应过程，确定相关的物理量．规律方法电磁感应中的图象问题分析思路(1)明确图象的种类．(2)分析电磁感应的具体过程．(3)结合相关规律写出函数表达式．(4)根据函数关系进行图象分析．规律总结1.解决电磁感应图象问题的“三点关注”关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向.关注变化过程，看电磁感应发生的过程分为几个阶段，这几个阶段是否和图象变化相对应.关注大小、方向的变化趋势，看图线斜率的大小、图线的曲、直是否和物理过程相对应.2.解决两类图象问题的方法图象选择问题,求解物理图象的选择类问题可用“排除法”，即排除与题目要求相违背的图象，留下正确图象；也可用“对照法”，即按照题目要求画出正确的草图，再与选项对照，选出正确选项.解决此类问题的关键就是把握图象特点、分析相关物理量的函数关系、分析物理过程的变化规律或关键物理状态.图象分析问题,在定性分析物理图象时，要明确图象中的横轴与纵轴所代表的物理量，要弄清图象的物理意义，借助有关的物理概念、公式、定理和定律作出分析判断；而对物理图象定量计算时，要搞清图象所揭示的物理规律或物理量间的函数关系，并要注意物理量的单位换算问题，要善于挖掘图象中的隐含条件，明确有关图线所包围的面积、图象在某位置的斜率或其绝对值、图线在纵轴和横轴上的截距所表示的物理意义.例题分析【例1】(2017年安徽六校联考)如图所示，一闭合圆形线圈水平放置，穿过它的竖直方向的匀强磁场磁感应强度随时间变化规律如图，规定B的方向以向上为正方向，感应电流以俯视顺时针的方向为正方向，在0～4t时间内感应电流随时间变化图象中正确的是()【答案】 D【例2】如图所示，两个垂直于纸面的有界匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a.高为a的正三角形导线框ABC从图示位置沿x轴正方向匀速穿过两磁场区域．以逆时针方向为电流的正方向，在下列图象中能正确描述感应电动势E与线框移动距离x关系的是()【答案】 B【例3】 如图 (a)所示，平行长直金属导轨水平放置，间距L ＝0.4 m ，导轨右端接有阻值R ＝1 Ω的电阻，导体棒垂直放置在导轨上，且接触良好，导体棒及导轨的电阻均不计，导轨间正方形区域abcd 内有方向竖直向下的匀强磁场，bd 连线与导轨垂直，长度也为L ，从0时刻开始，磁感应强度B 的大小随时间t 变化，规律如图 (b)所示；同一时刻，棒从导轨左端开始向右匀速运动，1 s 后刚好进入磁场，若使棒在导轨上始终以速度v ＝1 m/s 做直线运动，求：(1)棒进入磁场前，回路中的电动势E ；(2)棒在运动过程中受到的最大安培力F ，以及棒通过三角形abd 区域时电流i 与时间t 的关系式． 【解析】 (1)棒进入磁场前E ＝ΔΦΔt ＝S ·ΔBΔt①由几何关系得S ＝12L 2②由题图知ΔBΔt ＝0.5 T/s ③联立①②③解得E ＝0.04 V ④i ＝E ′R ＝BL ′v R ＝(t －1)A (1 s≤t ≤1.2 s). ⑪学科&网 专题练习1．(2017年湖北八市3月模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L ，纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于如图所示的位置，以顺时针方向为导线框中电流的正方向，下面四幅图中能够正确表示导线框中的电流－位移(I －x )关系的是( )【答案】：B2．(多选)(2017年河南豫西联考)如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是()【答案】：AC【解析】：线框右边开始进入磁场时，由右手定则可知，电流方向为逆时针；当右边框开始进入右边磁场时，电流方向变为顺时针；而从磁场中离开时，电流方向为逆时针；由E＝BLv及v＝at可知，E＝BLat，电动势随时间线性增大，故电流也随时间线性增大，故A正确．而由E＝BLv及v2＝2ax可知，E＝BL2ax，故电流与x成正比，不会出现突然增大的现象；故D错误，C正确，故选AC.3.一个面积为S＝4×10－2m2、匝数为n＝100的正方形线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，t＝0时刻磁场的方向垂直线圈平面向里，则下列判断正确的是()A．t＝1 s时线圈中的电流方向发生变化B．0～2 s内线圈中磁通量的变化量为零C．1～2 s内线圈中电流方向为顺时针方向D．在第3 s末线圈中的感应电动势等于零【答案】：C4．(安徽省级示范高中联考，20)如图所示，空间存在一个足够大的三角形区域(顶角45°)，区域内存在垂直纸面向里的匀强磁场，一个顶角为45°的三角形导体线框，自距离磁场左侧边界L处以平行于纸面向上的速度匀速通过了该区域，若以逆时针为正方向，回路中感应电流I随时间t的变化关系图象正确的是()【答案】 D【解析】三角形导体线框进入磁场时，电流方向为逆时针，三角形边框切割磁感线的有效长度减小，感应电动势变小，感应电流变小；三角形线框离开磁场时，电流方向为顺时针，三角形边框切割磁感线的有效长度增大，感应电动势变大，感应电流变大，选项D正确．5．江西省南昌市二模，17)如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示，t＝0时刻磁场方向垂直纸面向里，在0～4 s时间内，线框ab边所受安培力F1随时间t变化的关系(规定水平向左为力的正方向)可能是下图中的()【答案】 A6．(山东潍坊市一模)如图所示，三条平行虚线位于纸面内，中间虚线两侧有方向垂直于纸面的匀强磁场，磁感应强度等大反向，菱形闭合导线框ABCD位于纸面内且对角线AC与虚线垂直，磁场宽度与对角线AC 长均为d.现使线框沿AC方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从C点进入磁场到A 点离开磁场的过程中，线框中电流i随时间t的变化关系，以下可能正确的是()【答案】 D7．如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻，线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直，设OO′下方磁场区域足够大，不计空气的影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律()【答案】 A【解析】线框在0～t1这段时间内做自由落体运动，v－t图象为过原点的倾斜直线，t2之后线框完全进入磁场区域中，无感应电流，线框不受安培力，只受重力，线框做匀加速直线运动，v－t图象为倾斜直线，t1～t2这段时间线框受到安培力作用，线框的运动类型只有三种，即可能为匀速直线运动、也可能为加速度逐渐减小的加速直线运动，还可能为加速度逐渐减小的减速直线运动，而A选项中，线框做加速度逐渐增大的减速直线运动是不可能的，故不可能的v－t图象为A选项中的图象．学科&网8.如图，光滑金属导轨由倾斜和水平两部分组成，水平部分足够长且处在竖直向下的匀强磁场中，右端接一电源(电动势为E，内阻为r)．一电阻为R的金属杆PQ水平横跨在导轨的倾斜部分，从某一高度由静止释放，金属杆PQ进入磁场后的运动过程中，速度时间图象不可能是下图中的哪一个？(导轨电阻不计)()A．B．C．D．【答案】C9.如图所示，在匀强磁场中放一电阻不计的平行光滑金属导轨，导轨跟大线圈M相接，小闭合线圈N在大线圈M包围中，导轨上放一根光滑的金属杆ab，磁感线垂直于导轨所在平面．最初一小段时间t0内，金属杆ab向右做匀减速直线运动时，小闭合线圈N中的电流按下列图中哪一种图线方式变化()A．B．C．D．【答案】A10 (多选)如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域，磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是()A．B．C．D．【答案】BC11.(多选)在绝缘的水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l.金属棒ab和cd垂直放在导轨上，两棒正中间用一根长l的绝缘细线相连．棒ab右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图所示．从图示位置在棒ab上加水平拉力，使金属棒ab和cd向右匀速穿过磁场区，则金属棒ab中感应电流i和绝缘细线上的张力大小F随时间t变化的图象可能正确的是(规定金属棒ab中电流方向由a到b为正)()A．B．C．D．【答案】AC【解析】ab向右运动，切割磁感线，由右手定则可知，产生的感应电流方向为从b到a(电流为负值)．根据法拉第电磁感应定律，金属棒切割的有效长度逐渐增大，所以感应电流I随时间变化图象A可能正确，B 一定错误．在ab切割磁感线运动过程中，由于cd没有进入磁场中，不受安培力作用，在0～t0时间内，绝缘细线中张力F等于零，在cd进入磁场区域切割磁感线运动时，受到安培力作用，绝缘细线中张力F＝BIl＝＝＝，绝缘细线中张力F随时间变化图象C可能正确，D一定错误．12.为了测量列车运行的速度和加速度的大小，可采用如图(a)所示的装置，它是由一块安装在列车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量仪组成的(测量仪未画出)．当列车经过线圈上方时，线圈中产生的电流被记录下来，就能求出列车在各位置的速度和加速度．假设磁体端部磁感强度为B＝0.004 T，且全部集中在端面范围内，与端面垂直，磁体宽度与线圈宽度相同，且都很小，线圈匝数n＝5、长L＝0.2 m、电阻0.4 Ω(包括引线电阻)，测试记录下来的电流－位移图象如图(b)所示．试求：(1)在离O(原点)30 m,130 m处列车的速度v1和v2的大小；(2)假设列车是匀变速运动，求列车加速度的大小．【答案】(1)v1＝12 m/s v2＝15 m/s(2)a＝0.405 m/s213．(2017年河北衡水冀州中学一模)如图(a)所示，平行长直导轨MN、PQ水平放置，两导轨间距L＝0.5 m，导轨左端M、P间接有一阻值R＝0.2 Ω的定值电阻，导体棒cb质量m＝0.1 kg，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端为d＝1.0 m处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t＝0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图(b)所示，不计感应电流磁场的影响．取重力加速度g＝10 m/s2.(1)求t＝0时棒所受到的安培力大小F0；(2)分析前3 s 时间内导体棒的运动情况并求前3 s 内棒所受的摩擦力F f 的大小随时间t 变化的关系式；(3)若t ＝3 s 时，突然使ab 棒获得向右的速度v 0＝8 m/s ，同时垂直棒施加一方向水平、大小可变化的外力F ，使cb 棒的加速度大小恒为a ＝4 m/s 2、方向向左．求从t ＝3 s 到t ＝4 s 的时间内通过电阻的电荷量q .【解析】：(1)由题图知ΔB Δt ＝0.22.0T/s ＝0.1 T/s t ＝0时棒的速度为零故只有感生电动势E ＝ΔΦΔt ＝ΔBLd Δt＝0.1×0.5×1.0 V ＝0.05 V I ＝E R ＝0.050.2A ＝0.25 A 得t ＝0时棒所受到的安培力F 0＝IB 0L ＝0.025 N.(3)3.0～4.0 s 时间内磁感应强度大小恒为B 2＝0.1 T ，cb 棒做匀变速运动Δt 2＝4.0 s －3.0 s ＝1.0 s设t ＝4.0 s 时速度大小为v ，位移为x ，则 v ＝v 0－aΔt 2＝4 m/s x ＝v 0＋v 2Δt 2＝6 m 在这段时间内的平均电动势为E －＝ΔΦΔt 2在这段时间内通过电阻的电荷量为q ＝I －Δt 2＝E －R Δt 2＝ΔΦR ＝B 2Lx R ＝1.5 C. 学科&网。

高中物理电磁感应现象习题知识归纳总结附答案解析一、高中物理解题方法：电磁感应现象的两类情况1．某兴趣小组设计制作了一种磁悬浮列车模型，原理如图所示，PQ 和MN 是固定在水平地面上的两根足够长的平直导轨，导轨间分布着竖直（垂直纸面）方向等间距的匀强磁场1B 和2B ，二者方向相反．矩形金属框固定在实验车底部（车厢与金属框绝缘）．其中ad 边宽度与磁场间隔相等，当磁场1B 和2B 同时以速度0m 10s v =沿导轨向右匀速运动时，金属框受到磁场力，并带动实验车沿导轨运动．已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω，列车与线框的总质量0.4kg m =，12 2.0T B B ==T ，悬浮状态下，实验车运动时受到恒定的阻力1h N ．（1）求实验车所能达到的最大速率；（2）实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动，求实验车在这20s 内的通过的距离；（3）假设两磁场由静止开始向右做匀加速运动，当时间为24s t =时，发现实验车正在向右做匀加速直线运动，此时实验车的速度为m 2s v =，求由两磁场开始运动到实验车开始运动所需要的时间．【答案】(1)m 8s ；(2)120m ；(3)2s【解析】【分析】【详解】（1）实验车最大速率为m v 时相对磁场的切割速率为0m v v -，则此时线框所受的磁场力大小为2204-B L v v F R =（） 此时线框所受的磁场力与阻力平衡，得：F f =2m 028m/s 4fR v v B L =-= （2）磁场停止运动后，线圈中的电动势：2E BLv =线圈中的电流：E I R= 实验车所受的安培力：2F BIL =根据动量定理，实验车停止运动的过程：m F t ft mv ∑∆+=整理得：224m B L v t ft mv R∑∆+= 而v t x ∑∆=解得：120m x =（3）根据题意分析可得，为实现实验车最终沿水平方向做匀加速直线运动，其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同，设加速度为a ，则t 时刻金属线圈中的电动势 2)E BLat v =-（ 金属框中感应电流 2)BL at v I R-=（ 又因为安培力224)2B L at v F BIL R（-== 所以对试验车，由牛顿第二定律得 224)B L at v f ma R（--= 得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ，则0t 时刻金属线圈中的电动势002E BLat = 金属框中感应电流002BLat I R= 又因为安培力2200042B L at F BI L R== 对实验车，由牛顿第二定律得：0F f = 即2204B L at f R= 得：02s t =2．如图所示，一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内，下方存在一系列高度均为l 的匀强磁场区，与线框平面垂直，各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。

高二物理电磁感应与图象试题答案及解析1.电吉他是利用电磁感应原理工作的一种乐器。

如图为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管。

一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号.若由于金属弦的振动，螺线管内的磁通量随时间的变化如图，则螺线管内感应电流随时间变化图象为【答案】B【解析】通过磁通量Φ随时间t的变化图可知，在0—t/2时间段内，ΔΦ/Δt在逐渐变小，即此过程的电动势在减小，电流减小；在t0/2—t时间段内，ΔΦ/Δt在逐渐变大，即此过程电动势在增加，电流也增大；同理可以分析出t0—3t/2时间段内电流在减小而在3t/2—2 t时间内电流在增加；据以上分析，正确选项应该是B选项。

【考点】本题考查对电磁感应定律的理解。

2.如图1所示，一宽度为40cm的匀强磁场区域，磁场方向垂直纸面向里。

一边长为20cm的正方形闭合导线框abcd位于纸面内，以垂直于磁场边界的恒定速度20cm/s通过磁场区域。

在运动过程中线框的ab边始终与磁场区域的边界平行。

从ab边刚进入磁场时开始计时，在图2中正确表示ab两点间的电势差Uab随时间变化规律的是【答案】C【解析】ab边进磁场过程为第一阶段，感应电动势，正方形线框，四条边电阻相等，此阶段ab切割磁感线，ab是电源，ab两端电压即路端电压，ab和 cd边都在磁场中切割磁感线是第二阶段，但是他们产生的感应电动势相反大小相等，总电动势为0电流0，但是ab段切割了磁感线仍然有电动势，ab的电压即电动势。

第三阶段ab变离开磁场，此时cd边切割磁感线相当于电源，ab是外电路一部分，电压等于，对照图像C正确【考点】电磁感应3.如图1所示，光滑平行金属导轨MN、PQ所在平面与水平面成角，M、P两端接有阻值为R 的定值电阻。

阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计。

整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上。

电磁感应中的图象问题一、基础知识1 、图象类型(1)随时间变化的图象如 B —t图象、①一t图象、E — t图象和i—t图象.⑵随位移x变化的图象如 E — x图象和i — x图象.2、问题类型(1 )由给定的电磁感应过程判断或画出正确的图象.(2)由给定的有关图象分析电磁感应过程，求解相应的物理量.(3)利用给出的图象判断或画出新的图象理解1 、题型特点般可把图象问题分为三类：(1 )由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量；(3)根据图象定量计算.2、解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键.3、解决图象问题的一般步骤⑴明确图象的种类，即是 B— t图象还是①一t图象，或者是E — t图象、I — t图象等;(2)分析电磁感应的具体过程； (3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等.(6)画出图象或判断图象.4、对图象的认识，应注意以下几方面(1)明确图象所描述的物理意义；(2)必须明确各种“＋”、“ —”的含义；(3) 必须明确斜率的含义;(4) 必须建立图象和电磁感应过程之间的对应关系; ⑸注意三个相似关系及其各自的物理意义:的正方向)% f?-2/<i答案 C解析 由楞次定律可知，刚进入磁场时电流沿逆时针方向，线框在磁场中时电流沿顺时△VV 〜△v 〜云，B△B 〜△B △① 石,①〜△①〜页号、号、罟分别反映了 V 、B 、①变化的快慢.5、电磁感应中图象类选择题的两个常见解法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项.(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关 系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法.二、练习1、如图所示，两个相邻的有界匀强磁场区域，方向相反，且垂直纸面，磁感应强度的大小均为B,以磁场区左边界为y 轴建立坐fit c标系，磁场区域在 y 轴方向足够长，在 x 轴方向宽度均为a.矩 形导线框ABCD 的CD 边与y 轴重合，AD 边长为a.线框从图示 A' --- h-o位置水平向右匀速穿过两磁场区域，且线框平面始终保持与磁场垂直，线框中感应电流i 与线框移动距离 x 的关系图象正确的是 7, ,X >CX I* ••;X X X；+ ・.\M X x] ------------ rX X X 1 ■ * * i(以逆时针方向为电流针方向，出磁场时沿逆时针方向，进入磁场和穿出磁场等效为一条边切割磁感线, 在磁场中时，AB边和CD边均切割磁感线，相当于两等效电源串联，故电流为进入磁场和穿出时的两倍，所以 C正确.2、如图所示有理想边界的两个匀强磁场，磁感应强度均为 B = 0.5T,两边界间距s= 0.1 m，一边长L = 0.2 m的正方形线框 abed由粗细均匀的电阻丝围成，总电阻为R= 0.4 Q,现使线框以v= 2 m/s的速度从位置I匀速运动到位置n,则下列能正确反映整个过程中线框a、b两点! ixUx Xcf 卜■ ■■ ■ ■ ■ ■ ；|I K K *I ;；x K JfC X T ivx ■ K■ - J -■间的电势差U ab随时间t变化的图线是答案解析0.5 A,10-2 s20151G5_ ■.亠■ _i I ；5 10 15 20//10-^s201510520-201511010105fl—!—1—1■ 1 ■-5u 5 10 15 20f/lO--101;0 1:520CAab边切割磁感线产生的感应电动势为 E = BLv = 0.2 V，线框中感应电流为I =£ =R3所以在0〜5X 10-2 s时间内，a、b两点间电势差为 U1= I X4R= 0.15 V ;在5X2 2 210X 10- s 时间内，ab 两端电势差 U2= E = 0.2 V ;在 10X 10- s〜15X I。

高考名师推荐物理--电磁感应图像（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L ）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

导线框以某一初速度向右运动，t=0时导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。

下列v-t图像中，可能正确描述上述过程的是A．B．C．D．【答案】 D【解析】线框进入磁场时，由右手定则和左手点则可知线框受到向左的安培力，由于，则安培力减小，故线框做加速度减小的减速运动；同理可知线框离开磁场时，线框也受到向左的安培力，做加速度减小的减速运动；线框完全进入磁场后，线框中没有感应电流，不再受安培力作用，线框做匀速运动，本题选D。

2.【题文】将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。

回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t 评卷人得分变化的图像如图乙所示。

用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t 变化的图像是A．B．C．D．【答案】B【解析】由图乙可知磁感应强度的大小随时间呈线性变化，即（k是一个常数），又圆环的面积S不变，由可知圆环中产生的感应电动势不变，则回路中的感应电流大小不变，故 ab边受到的安培力不变，排除选项C、D；时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，排除选项A错误。

本题选B。

3.【题文】如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。

高考物理一轮复习《电磁感应现象图像问题》典型题精排版1．如图所示，两个互连的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过小金属环所在区域，当磁感应强度随时间均匀变化时，在小环内产生的感应电动势为E ，则a 、b 两点间的电势差为( ) A.12EB.13E C.23ED ．E2．如图所示，两光滑平行金属导轨间距为L ，直导线MN 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直于纸面向里的匀强磁场中，磁感应强度为B .电容器的电容为C ，除电阻R 外，导轨和导线的电阻均不计，现给导线MN 一初速度，使导线MN 向右运动，当电路稳定后，MN 以速度v 向右做匀速运动时( )A ．电容器两端的电压为零B ．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2vR3．如图所示，粗细均匀的导体组成一边长为a 的正三角形闭合线框ABC ，总电阻为R .磁感应强度为B 的匀强磁场仅限于边长为a 的菱形DEFG 区域内∠D ＝∠F ＝60°.磁场方向与菱形平面垂直．今使线框沿OO ′直线以速度v 匀速运动．OO ′过C 点且与AB 垂直，运动中保持△ABC 所在平面与磁场方向垂直．以C 与D 重合开始计时，设逆时针方向为线框中电流的正方向，则线框中的感应电流随时间变化的图象是( )4．一矩形线圈位于一匀强磁场内，磁场的磁感应强度B随时间t的变化规律如图所示．以I表示线圈中产生的感应电流，取垂直于纸面向里为磁场的正方向，取顺时针方向的感应电流的方向为正，则以下的I­t图正确的是( )5．用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c和U d.下列判断正确的是( )A．U a<U b<U c<U d B．U a<U b<U d<U cC．U a＝U b<U c＝U d D．U b<U a<U d<U c6．如图所示，在竖直方向的磁感应强度为B的匀强磁场中，金属框架ABC固定在水平面内，AB与BC间夹角为θ，光滑导体棒DE在框架上从B点开始在外力作用下以速度v向右匀速运动，导体棒与框架足够长且构成等腰三角形电路，若框架与导体棒单位长度的电阻均为R，导体棒在滑动过程中始终保持与导轨良好接触，下列关于电路中电流大小I与时间t，消耗的电功率P与水平移动的距离x变化规律的图象中正确的是( )7．如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，线框的邻边都相互垂直，bc边与磁场的边界P重合．导线框与磁场区域的尺寸如图所示．从t＝0时刻开始线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势的正方向．以下四个E­t关系示意图中正确的是( )8．如图所示，粗细均匀的、电阻为r 的金属圆环，放在图示的匀强磁场中，磁感应强度为B ，圆环直径为L .长为L ，电阻为r2的金属棒ab 放在圆环上，以速度v 0向左匀速运动，当ab 棒运动到图示虚线位置时，金属棒两端电势差为( )A ．0B ．BLv 0 C.12BLv 0 D.13BLv 0 9．在磁感应强度为B 的匀强磁场中，有一与磁场方向垂直、长度为L 的金属杆aO ，已知ab ＝bc ＝cO ＝L /3，a 、c 与磁场中以O 为圆心的同心圆(都为部分圆弧)金属轨道始终接触良好．一电容为C 的电容器接在轨道上，如图所示，当金属杆在与磁场垂直的平面内以O 为轴，以角速度ω顺时针匀速转动时( )A ．Uac ＝2U bO B ．U ac ＝2U abC ．电容器带电荷量Q ＝49BL 2ωCD ．若在eO 间连接一个电压表，则电压表示数为零10．如图所示，由7根长度都是L 的金属杆连接成的一个“日”字型的矩形金属框abcdef ，放在纸面所在的平面内．有一个宽度也为L 的匀强磁场，磁场边界跟cd 杆平行，磁感应强度的大小是B ，方向垂直于纸面向里，金属杆af 、be 、cd 的电阻都为r ，其他各杆的电阻不计，各杆端点间接触良好．现以速度v 匀速地把金属框从磁场的左边界水平向右拉，从cd 杆刚进入磁场瞬间开始计时，求：(1)cd 杆在磁场中运动的过程中，通过af 杆的电流；(2)从开始计时到金属框全部通过磁场的过程中，金属框中电流所产生的总热量Q .11．在磁感应强度为B＝0.4 T的匀强磁场中放一个半径为r0＝50 cm的圆形导轨，上面搁有互相垂直的两根导体棒，一起以角速度ω＝103rad/s逆时针匀速转动．圆导轨边缘和两棒中央通过电刷与外电路连接，若每根导体棒的有效电阻为R0＝0.8 Ω，外接电阻R＝3.9 Ω，如图所示，求：(1)每半根导体棒产生的感应电动势；(2)当开关S接通和断开时两电表示数分别为多少？(假定两电表均为理想电表)高考物理一轮复习《电磁感应现象图像问题》典型题精排版参考答案1．解析：a、b间的电势差等于路端电压，大环电阻占电路总电阻的23，故U ab＝23E，C正确．答案：C2．解析：当导线MN匀速向右运动时，导线MN产生的感应电动势恒定，稳定后，电容器不充电也不放电，无电流产生，故电阻两端无电压，电容器两极板间电压U＝E＝BLv，所带电荷量Q＝CU＝CBLv，故C对；MN匀速运动时，因无电流而不受安培力，故拉力为零，D错．答案：C3．解析：关键是判断L有效，C到达DF的中点至C到F这段时间内L有效越来越大．当C到F以后，L有效又从最大减小，方向由楞次定律判断先逆时针后顺时针．答案：A4．解析：本题考查电磁感应现象的有关知识．在0～1时间内磁场的磁感应强度B均匀增大．则产生恒定的感应电流，由楞次定律可判断感应电流的方向为逆时针方向，A、B错；C、D两项的区别在于4～6时间内感应电流的方向，4～5时间内磁感应强度B为负向增大，因此感应电流的磁场方向则为正向，由此可得感应电流方向为正向，C对、D错．答案：C5．解析：每个导体线框进入磁场后都是MN切割磁感线，所以每个导体线框的MN边都相当于电源，其余部分相当于电源的外电路，导体线框a、b产生的感应电动势是c、d电动势的一半，而不同的线框的电阻不同．设a线框电阻为4r，b、c、d线框的电阻分别为6r、8r、6r，则由法拉第电磁感应定律和闭合电路欧姆定律得：U a＝BLv·3r4r＝3BLv4，U b＝BLv·5r6r＝5BLv6，U c＝B·2Lv·6r8r＝3BLv2，U d＝B·2Lv·4r6r＝4BLv3，所以选项B正确．答案：B6．解析：棒DE匀速运动，l均匀增大，由E＝Blv知，感应电动势E均匀增大，回路电流I＝ER＝BlvρLS，式中L为回路的周长，容易知道lL的比值为定值，故电流的大小是恒定的，A正确；功率P＝I2R中，R＝ρLS均匀增大，I不变，故功率P成线性增大，D对．答案：AD7．解析：由楞次定律或右手定则可判定线框刚开始进入磁场时的电流方向为c→b，即感应电动势的方向为顺时针方向，故D选项错误；1 s～2 s内，cb段切割磁感线并跨过Q分界线时，de段也恰好跨过P分界线，利用右手定则可知de产生的感应电动势与bc产生的感应电动势大小相等，方向相反，电动势相互抵消，电路中无电流，即1 s～2 s内感应电动势为零，可知选项A错误；2 s～3 s内，由右手定则可以判断de边和fa边产生的感应电动势方向都为逆时针方向(正方向)，感应电动势大小为E＝2Blv＋Blv＝3Blv,3 s～4 s内，由右手定则可判断fa 边产生的感应电动势方向为顺时针，感应电动势的大小为E＝2Blv，故C选项正确，B选项错误．答案： C8．解析：当金属棒ab以速度v0向左运动到题图所示虚线位置时，根据公式可得产生的感应电动势为E＝BLv0，而它相当于一个电源，并且其内阻为r2；金属棒两端电势差相当于外电路的路端电压．外电路半个圆圈的电阻为r2，而这两个半圆圈的电阻是并联关系，故外电路总的电阻为r4，所以外电路电压为U ba＝13E＝13BLv.答案：D9．解析：金属杆转动切割磁感线，U aO＝12BL2ω，U bO＝12B(23L)2ω＝29BL2ω，U cO＝12B (13L )2ω＝118BL 2ω；则U ac ＝U aO －U cO ＝49BL 2ω，得U ac ＝2U bO ，A 对；U ab ＝U aO －U bO＝518BL 2ω，B 项错误；电容器两端的电压为U ac ，故Q ＝CU ac ＝49BL 2ωC ，C 正确；当把电压表接在eO 间时，表与Oce 组成回路，电压表有示数，测量cO 间的电压，故D 错．答案：AC10． 解析：(1)cd 杆切割磁感线产生的电动势E ＝BLv 此时的等效电路如图所示，则be 、af 并联，由闭合电路欧姆定律I ＝E R ＋r得通过干路bc 的电流为I ＝BLv r ＋r /2＝2BLv3r故通过af 杆的电流I af ＝I 2＝BLv3r(2)无论是哪一根杆在磁场中运动，其他两杆都是并联，故等效电路与上图相同，整个金属框产生的热量也相同．因金属框匀速运动，切割磁感线产生的电能全部转化为热能，故cd 杆在磁场中运动时，金属框产生的总热量为Q 0＝EIt ＝2BLv 3r ·BLv ·L v ＝2B 2L 3v3r因此，从开始计时到金属框全部通过磁场的过程中，金属框中电流所产生的总热量Q ＝3Q 0＝2B 2L 3vr.答案：(1)BLv 3r (2)2B 2L 3vr11．解析：(1)每半根导体棒产生的感应电动势 E 1＝Br 0 v ＝12Br 2ω＝12×0.4×103×(0.5)2 V ＝50 V.(2)两根棒一起转动时，每半根棒中产生的感应电动势大小相等、方向相同(从边缘指向中心)，相当于四个电动势和内阻相同的电池并联，则总电动势E ＝E 1＝50 V ，总内阻r ＝14×12R 0＝0.1 Ω.当开关S 断开时，外电路开路，电流表示数为零，电压表示数等于电源电动势，为50 V.当开关S接通时，全电路总电阻R′＝r＋R＝(0.1＋3.9) Ω＝4 Ω由闭合电路欧姆定律得电流(即电流表示数)I＝ER′＝504A＝12.5 A，此时电压表示数即路端电压U＝E－Ir＝(50－12.5×0.1) V＝48.75 V(电压表示数)或U＝IR＝12.5×3.9 V＝48.75 V.答案：(1)50 V (2)见解析。

高二物理电磁感应与图象试题答案及解析1.如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R 的定值电阻，阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上．t＝0时对金属棒施一平行于导轨的外力F，金属棒由静止开始沿导轨向上运动，通过R的感应电流随时间t变化的关系如图乙所示．下列关于穿过回路abPMa的磁通量Φ和磁通量的瞬时变化率以及a、b两端的电势差Uab和通过金属棒的电荷量q随时间t变化的图象中，正确的是【答案】C【解析】由于产生的感应电动势是逐渐增大的，而A图描述磁通量与时间关系中斜率不变，产生的感应电动势不变，故A错误；回路中的感应电动势为：E＝，感应电流为：I＝，由图可知：I=kt，即I＝=kt，故有=kRt，故选项B错误；因I均匀增大，棒两端的电势差Uab =IR=ktR，则知Uab与时间t成正比，故C正确；通过导体棒的电量为：q=It=kt2，故q-t图象为双曲线，并非过原点的直线，故选项D错误,故选C．【考点】切割情况下电磁感应磁通量磁通量变化率感应电量欧姆定律2.如图甲所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。

现有一高为a的正三角形导线框从图示位置开始向右匀速穿过磁场区域。

若以逆时针方向为电流的正方向，在图乙中，线框中感应电流i与线框移动距离x的关系图象正确的是 ( )【答案】 C【解析】本题导体的运动可分为三段进行分析，根据楞次定律可判断电路中感应电流的方向；由导体切割磁感线时的感应电动势公式可求得感应电动势的大小．线框从开始进入到全部进入第一个磁场时，磁通量向里增大，则由楞次定律可知，电流方向为逆时针，故B一定错误；因切割的有效长度均匀增大，故由E=BLV可知，电动势也均匀增加；而在全部进入第一部分磁场时，磁通量达最大，该瞬间变化率为零，故电动势也会零，故A错误；当线圈开始进入第二段磁场后，线圈中磁通量向里减小，则可知电流为顺时针，故D错误，C正确；故选：C【考点】导体切割磁感线时的感应电动势；楞次定律3.如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B. 一边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿a→b→c→d的感应电流为正，则图乙中表示线框中电流随bc边的位置坐标x变化的图象正确的是（）【答案】C【解析】bc边的位置坐标x在L-2L过程，线框bc边有效切线长度为l=x-L，感应电动势为E=Blv=B（x-L）v，感应电流，根据楞次定律判断出来感应电流方向沿a→b→c→d→a，为正值．x在2L-3L过程，根据楞次定律判断出来感应电流方向沿a→d→c→b→a，为负值，线框ad边有效切线长度为l=x-2L，感应电动势为E=Blv=B（x-2L）v，感应电流，根据数学知识知道C正确，ABD错误。

高考重点难点热点快速突破知识回顾电磁感应的图象问题分类在电磁感应现象中，回路产生的感应电动势、感应电流及磁场对导线的作用力随时间的变化规律，也可用图象直观地表示出来，如I－t、B－t、E－t、E－x、I－x图象等．此问题可分为两类：(1)由给定的电磁感应过程选出相应的物理量的函数图象．(2)由给定的有关图象分析电磁感应过程，确定相关的物理量．规律方法电磁感应中的图象问题分析思路(1)明确图象的种类．(2)分析电磁感应的具体过程．(3)结合相关规律写出函数表达式．(4)根据函数关系进行图象分析．规律总结1.解决电磁感应图象问题的“三点关注”关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向.关注变化过程，看电磁感应发生的过程分为几个阶段，这几个阶段是否和图象变化相对应.关注大小、方向的变化趋势，看图线斜率的大小、图线的曲、直是否和物理过程相对应.2.解决两类图象问题的方法图象选择问题,求解物理图象的选择类问题可用“排除法”，即排除与题目要求相违背的图象，留下正确图象；也可用“对照法”，即按照题目要求画出正确的草图，再与选项对照，选出正确选项.解决此类问题的关键就是把握图象特点、分析相关物理量的函数关系、分析物理过程的变化规律或关键物理状态.图象分析问题,在定性分析物理图象时，要明确图象中的横轴与纵轴所代表的物理量，要弄清图象的物理意义，借助有关的物理概念、公式、定理和定律作出分析判断；而对物理图象定量计算时，要搞清图象所揭示的物理规律或物理量间的函数关系，并要注意物理量的单位换算问题，要善于挖掘图象中的隐含条件，明确有关图线所包围的面积、图象在某位置的斜率或其绝对值、图线在纵轴和横轴上的截距所表示的物理意义.例题分析【例1】(2017年安徽六校联考)如图所示，一闭合圆形线圈水平放置，穿过它的竖直方向的匀强磁场磁感应强度随时间变化规律如图，规定B的方向以向上为正方向，感应电流以俯视顺时针的方向为正方向，在0～4t时间内感应电流随时间变化图象中正确的是( )【答案】 D【例2】如图所示，两个垂直于纸面的有界匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a.高为a的正三角形导线框ABC从图示位置沿x轴正方向匀速穿过两磁场区域．以逆时针方向为电流的正方向，在下列图象中能正确描述感应电动势E与线框移动距离x关系的是( )【答案】 B【例3】如图 (a)所示，平行长直金属导轨水平放置，间距L＝0.4 m，导轨右端接有阻值R＝1 Ω的电阻，导体棒垂直放置在导轨上，且接触良好，导体棒及导轨的电阻均不计，导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L，从0时刻开始，磁感应强度B的大小随时间t变化，规律如图 (b)所示；同一时刻，棒从导轨左端开始向右匀速运动，1 s后刚好进入磁场，若使棒在导轨上始终以速度v＝1 m/s做直线运动，求：(1)棒进入磁场前，回路中的电动势E ；(2)棒在运动过程中受到的最大安培力F ，以及棒通过三角形abd 区域时电流i 与时间t 的关系式．【解析】 (1)棒进入磁场前E ＝ΔΦΔt ＝S ·ΔBΔt ①由几何关系得S ＝12L 2②由题图知ΔBΔt ＝0.5 T/s ③联立①②③解得E ＝0.04 V ④i ＝E ′R ＝BL ′v R＝(t －1)A (1 s≤t ≤1.2 s). ⑪专题练习1．(2017年湖北八市3月模拟)如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L ，纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域，在t ＝0时刻恰好位于如图所示的位置，以顺时针方向为导线框中电流的正方向，下面四幅图中能够正确表示导线框中的电流－位移(I －x )关系的是( )【答案】：B2．(多选)(2017年河南豫西联考)如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L，边长为L的正方形线框abcd的bc边紧靠磁场边缘置于桌面上，使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针方向为电流的正方向，能反映线框中感应电流变化规律的是( )【答案】：AC【解析】：线框右边开始进入磁场时，由右手定则可知，电流方向为逆时针；当右边框开始进入右边磁场时，电流方向变为顺时针；而从磁场中离开时，电流方向为逆时针；由E＝BLv 及v＝at可知，E＝BLat，电动势随时间线性增大，故电流也随时间线性增大，故A正确．而由E＝BLv及v2＝2ax可知，E＝BL2ax，故电流与x成正比，不会出现突然增大的现象；故D错误，C正确，故选AC.3.一个面积为S＝4×10－2m2、匝数为n＝100的正方形线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，t＝0时刻磁场的方向垂直线圈平面向里，则下列判断正确的是( )A．t＝1 s时线圈中的电流方向发生变化B．0～2 s内线圈中磁通量的变化量为零C．1～2 s内线圈中电流方向为顺时针方向D．在第3 s末线圈中的感应电动势等于零【答案】：C4．(安徽省级示范高中联考，20)如图所示，空间存在一个足够大的三角形区域(顶角45°)，区域内存在垂直纸面向里的匀强磁场，一个顶角为45°的三角形导体线框，自距离磁场左侧边界L处以平行于纸面向上的速度匀速通过了该区域，若以逆时针为正方向，回路中感应电流I随时间t的变化关系图象正确的是( )【答案】 D【解析】三角形导体线框进入磁场时，电流方向为逆时针，三角形边框切割磁感线的有效长度减小，感应电动势变小，感应电流变小；三角形线框离开磁场时，电流方向为顺时针，三角形边框切割磁感线的有效长度增大，感应电动势变大，感应电流变大，选项D正确．5．江西省南昌市二模，17)如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示，t＝0时刻磁场方向垂直纸面向里，在0～4 s时间内，线框ab边所受安培力F1随时间t变化的关系(规定水平向左为力的正方向)可能是下图中的( )【答案】 A6．(山东潍坊市一模)如图所示，三条平行虚线位于纸面内，中间虚线两侧有方向垂直于纸面的匀强磁场，磁感应强度等大反向，菱形闭合导线框ABCD位于纸面内且对角线AC与虚线垂直，磁场宽度与对角线AC长均为d.现使线框沿AC方向匀速穿过磁场，以逆时针方向为感应电流的正方向，则从C点进入磁场到A点离开磁场的过程中，线框中电流i随时间t 的变化关系，以下可能正确的是( )【答案】 D7．如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻，线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直，设OO′下方磁场区域足够大，不计空气的影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律( )【答案】 A【解析】线框在0～t1这段时间内做自由落体运动，v－t图象为过原点的倾斜直线，t2之后线框完全进入磁场区域中，无感应电流，线框不受安培力，只受重力，线框做匀加速直线运动，v－t图象为倾斜直线，t1～t2这段时间线框受到安培力作用，线框的运动类型只有三种，即可能为匀速直线运动、也可能为加速度逐渐减小的加速直线运动，还可能为加速度逐渐减小的减速直线运动，而A选项中，线框做加速度逐渐增大的减速直线运动是不可能的，故不可能的v－t图象为A选项中的图象．8.如图，光滑金属导轨由倾斜和水平两部分组成，水平部分足够长且处在竖直向下的匀强磁场中，右端接一电源(电动势为E，内阻为r)．一电阻为R的金属杆PQ水平横跨在导轨的倾斜部分，从某一高度由静止释放，金属杆PQ进入磁场后的运动过程中，速度时间图象不可能是下图中的哪一个？(导轨电阻不计)( )A．B．C．D．【答案】C9.如图所示，在匀强磁场中放一电阻不计的平行光滑金属导轨，导轨跟大线圈M相接，小闭合线圈N在大线圈M包围中，导轨上放一根光滑的金属杆ab，磁感线垂直于导轨所在平面．最初一小段时间t0内，金属杆ab向右做匀减速直线运动时，小闭合线圈N中的电流按下列图中哪一种图线方式变化( )A． B．C． D．【答案】A10 (多选)如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域，磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是( )A．B．C．D．【答案】BC11.(多选)在绝缘的水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l.金属棒ab和cd垂直放在导轨上，两棒正中间用一根长l的绝缘细线相连．棒ab右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图所示．从图示位置在棒ab上加水平拉力，使金属棒ab和cd向右匀速穿过磁场区，则金属棒ab中感应电流i和绝缘细线上的张力大小F随时间t变化的图象可能正确的是(规定金属棒ab中电流方向由a到b为正)( )A． B． C． D．【答案】AC【解析】ab向右运动，切割磁感线，由右手定则可知，产生的感应电流方向为从b到a(电流为负值)．根据法拉第电磁感应定律，金属棒切割的有效长度逐渐增大，所以感应电流I 随时间变化图象A可能正确，B一定错误．在ab切割磁感线运动过程中，由于cd没有进入磁场中，不受安培力作用，在0～t0时间内，绝缘细线中张力F等于零，在cd进入磁场区域切割磁感线运动时，受到安培力作用，绝缘细线中张力F＝BIl＝＝＝，绝缘细线中张力F随时间变化图象C可能正确，D一定错误．12.为了测量列车运行的速度和加速度的大小，可采用如图(a)所示的装置，它是由一块安装在列车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量仪组成的(测量仪未画出)．当列车经过线圈上方时，线圈中产生的电流被记录下来，就能求出列车在各位置的速度和加速度．假设磁体端部磁感强度为B＝0.004 T，且全部集中在端面范围内，与端面垂直，磁体宽度与线圈宽度相同，且都很小，线圈匝数n＝5、长L＝0.2 m、电阻0.4 Ω(包括引线电阻)，测试记录下来的电流－位移图象如图(b)所示．试求：(1)在离O(原点)30 m,130 m处列车的速度v1和v2的大小；(2)假设列车是匀变速运动，求列车加速度的大小．【答案】(1)v1＝12 m/s v2＝15 m/s(2)a＝0.405 m/s213．(2017年河北衡水冀州中学一模)如图 (a)所示，平行长直导轨MN、PQ水平放置，两导轨间距L＝0.5 m，导轨左端M、P间接有一阻值R＝0.2 Ω的定值电阻，导体棒cb质量m ＝0.1 kg，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端为d＝1.0 m 处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t＝0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图 (b)所示，不计感应电流磁场的影响．取重力加速度g＝10 m/s2.(1)求t ＝0时棒所受到的安培力大小F 0；(2)分析前3 s 时间内导体棒的运动情况并求前3 s 内棒所受的摩擦力F f 的大小随时间t 变化的关系式；(3)若t ＝3 s 时，突然使ab 棒获得向右的速度v 0＝8 m/s ，同时垂直棒施加一方向水平、大小可变化的外力F ，使cb 棒的加速度大小恒为a ＝4 m/s 2、方向向左．求从t ＝3 s 到t ＝4 s 的时间内通过电阻的电荷量q .【解析】：(1)由题图知ΔB Δt ＝0.22.0T/s ＝0.1 T/s t ＝0时棒的速度为零故只有感生电动势E ＝ΔΦΔt ＝ΔBLd Δt＝0.1×0.5×1.0 V＝0.05 V I ＝E R ＝0.050.2A ＝0.25 A 得t ＝0时棒所受到的安培力F 0＝IB 0L ＝0.025 N.(3)3.0～4.0 s 时间内磁感应强度大小恒为B 2＝0.1 T ，cb 棒做匀变速运动Δt 2＝4.0 s －3.0 s ＝1.0 s设t ＝4.0 s 时速度大小为v ，位移为x ，则 v ＝v 0－a Δt 2＝4 m/s x ＝v 0＋v 2Δt 2＝6 m在这段时间内的平均电动势为E －＝ΔΦΔt 2－Δt2＝E－RΔt2＝ΔΦR＝B2LxR＝1.5 C.在这段时间内通过电阻的电荷量为q＝I。

电磁感应+图像考点01 图像信息1. （2023年高考全国乙卷）一学生小组在探究电磁感应现象时，进行了如下比较实验。

用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。

两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。

实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）A. 图（c）是用玻璃管获得的图像B. 在铝管中下落，小磁体做匀变速运动C. 在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D. 用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短【参考答案】A【命题意图】本题考查电磁阻尼及其相关知识点。

【解题思路】强磁体从管的上端由静止释放，铝管本身和线圈都将对强磁体产生电磁阻尼，在铝管下落，强磁体做加速度减小的加速运动，图（c）是用玻璃管获得的图像，图（b）是用铝管获得的图像，A正确B错误；在玻璃管中下落，线圈中将产生感应电流，感应电流对小磁体下落产生电磁阻力，由安培力公式可知，电磁阻力与产生的感应电流成正比，所以在玻璃管中下落，小磁体受到的电磁阻力逐渐增大，C错误；由于在铝管中下落，受到的电磁阻力大于在玻璃管中下落，所以用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的长，D错误。

【知识拓展】电磁阻尼的实质是受到了与运动方向相反的安培力作用。

2 （2023高考全国甲卷）一有机玻璃管竖直放在地面上，管上有漆包线绕成的线圈，线圈的两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距离大于上部相邻两匝间的距离。

如图（a）所示。

现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落，电流传感器测得线圈中电流I随时间t变化如图（b）所示。

则A. 小磁体在玻璃管内下降的速度越来越快B. 下落过程中，小磁体的N 极、S 极上下颠倒了8次C. 下落过程中，小磁体受到的电磁阻力始终保持不变D. 与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大【参考答案】AD【命题意图】本题考查法拉第电磁感应定律、闭合电路欧姆定律、电磁阻尼、对电流I 随时间t 变化图像的理解及其相关知识点。

高三物理电磁感应与图象试题答案及解析1.下列装置中利用电磁感应原理工作的是（）A．电动机B．发电机C．电磁铁D．电磁继电器【答案】B【解析】电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；明确选择项中提到的这四个电学设备的制成原理，然后与题目要求对应，从而可以得到答案．A、电动机是利用通电导线在磁场中受力的作用的原理制成的，故A错误；B、发电机的前提是线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故B正确；C、电磁铁、电磁继电器都是利用了电流的磁效应，故CD错误．故选：B【考点】电磁感应2.理论研究表明，无限长通电直导线磁场中某点的磁感应强度可用公式表示，公式中的k是常数、I是导线中电流强度、r是该点到直导线的距离。

若两根相距为L的无限长通电直导线垂直x轴平行放置，电流强度均为I，如图所示。

能正确反映两导线间的磁感应强度B与x关系的是图中的（规定B的正方向垂直纸面向里）【答案】A【解析】根据安培定则可知，左侧通电直导线在两通电直导线间的磁场方向垂直纸面向里，右侧通电直导线在两通电直导线间的磁场方向垂直纸面向外，又由于两导线中电流大小相等，，因此在两根导线中间位置合磁场为零，从中点向两边合磁场越来越强，左边的合磁场垂直纸面向里，为正值，右边的合磁场垂直纸面向外，为负值。

故A正确。

【考点】本题考查通电直导线周围磁场的强弱和方向的判断及磁场的叠加，意在考查考生对安培定则和矢量叠加原理的理解程度。

3.如图甲所示，一个边长为L的正方形线框固定在匀强磁场（图中未画出）中，磁场方向垂直于导线框所在平面，规定向里为磁感应强度的正方向，向右为导线框ab边所受安培力F的正方向，线框中电流i沿abcd方向时为正．已知在0～4s时间内磁场的磁感应强度的变化规律如图所示．则下列图象所表示的关系正确的是【答案】AD【解析】根据法拉第电磁感应定律和欧姆定律可知，由图像斜率可知，磁感应强度的变化率一定，故电流大小一定，根据楞次定律可知，在0～2s内，感应电流的方向沿逆时针方向，2～4s内电流为顺时针方向，故可知C错误、D正确；ab边所受安培力，故可知选项A正确、B错误；【考点】法拉第电磁感应定律4.如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示。

高三物理电磁感应与图象试题答案及解析1.如图，矩形闭合线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。

线框下落过程形状不变，ab边始终保持与磁场水平边界OO’平行，线框平面与磁场方向垂直。

设OO’下方磁场磁场区域足够大，不计空气影响，则下列哪一个图像不可能反映线框下落过程中速度v随时间t变化的规律A．B．C．D．【答案】A【解析】t 1时刻ab边未进入磁场前，线框只受重力作用做自由落体运动，t2时刻全部进入磁场后线圈没感应电流，不受安培力作用，线框继续做自由落体运动。

t1时刻ab进入磁场时，线框受重力和向上的安培力作用，因，其安培力大小与线框速率有关，如果ab边刚进入磁场时的安培力等于线框重力，则进入磁场后做匀速直线运动，其v-t图象如选项D所示；如果ab边刚进入磁场时的安培力小于线框重力，此时加速度大小,方向向下，线框做加速运动，因F增大，所以加速度减小，即线框做加速度减小的加速运动，其v-t图象如选项C所示；如果ab边刚进入磁场时的安培力大于线框重力，此时加速度大小,方向向上，线框做减速运动，因F减小，所以加速度减小，即线框做加速度减小的减速运动，直至匀速直线运动，其v-t图象如选项B所示；选项A表示t时刻以后线框做加速度增大的减速运动，是不可能的。

12.纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化．一长为2R的导体杆OA绕O点且垂直于纸面的轴顺时针匀速旋转，角速度为ω.t＝0时，OA恰好位于两圆的公切线上，如图所示，若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是A．B．C．D．【答案】C【解析】只研究金属棒向右转动90°的一段过程即可：切割磁感线的有效长度L＝2Rsinωt，感应电动势E＝BLv＝BL(Lω)＝B(2Rsinωt)2ω＝2BR2ωsin2ωt，可见感应电动势应该按照三角函数的规律变化，可以排除A和B，再根据右手定则，金属棒刚进入磁场时电动势为正，可排除D，只有C正确．3.如图所示，等腰直角三角形OPQ区域内存在着垂直纸面向里的匀强磁场，磁感应强度大小为Ｂ，磁场区域的OP边在x轴上且长为L．纸面内一边长为L的单匝闭合正方形导线框（线框电阻为Ｒ）的一条边在x轴上，且线框在外力作用下沿x轴正方向以恒定的速度v穿过磁场区域，在t=0时该线框恰好位于图中所示的位置。

高二物理电磁感应与图象试题答案及解析1.如图所示，等腰三角形内以底边中线为界，左右两边分布有垂直纸面向外和垂直纸面向里的等强度匀强磁场，它的底边在x轴上且长为2L，高为L.纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示位置.以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-位移（）关系的是【答案】B【解析】位移在过程：磁通量增大，由楞次定律判断感应电流方向为顺时针方向，为正值；，则;有效切线长度为，位移在过程:两边都切割磁感线，产生感应电动势，穿过线框的磁通量增大，总的磁感线方向向里，根据楞次定律判断出来感应电流方向为逆时针，为负值；有效切线长度为，位移在过程：有效切线长度为，，根据楞次定律判断出来感应电流方向沿顺时针方向，为正值．根据数学知识知道B正确．故选B.【考点】本题考查了导体切割磁感线时的感应电动势、闭合电路的欧姆定律．2.如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L。

纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过磁场区域，在t＝0时刻恰好位于图中所示的位置。

以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—位移（I—x）关系的是：【答案】A【解析】位移在0∽L过程：磁通量增大，由楞次定律判断感应电流方向为顺时针方向，为正值．，则位移在L∽2L过程：磁通量先增大后减小，由楞次定律判断感应电流方向先为顺时针方向，为正值，后为逆时针方向，为负值．位移在2L∽3L过程：磁通量减小，由楞次定律判断感应电流方向为逆时针方向，为负值．所以A正确。

【考点】导体切割磁感线时的感应电动势；右手定则3.矩形导线框abcd固定在匀强磁场中，磁感线的方向与线框所在的平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化规律如图所示，若规定顺时针方向为感应电流的正方向，则下列各图正确的是：【答案】D【解析】0-1s内穿过线圈的磁通量向里增加，根据楞次定律线圈中将产生逆时针方向，即负方向的感应电流，因为在此时间内不变，所以感应电流恒定不变；同理可判断3-4s内电流和0-1s内电流相同；1-2s和2-3s内电流和0-1s内电流大小相同，方向相反。

1.如图，金属棒ab 置于水平放置的U 形光滑导轨上，在ef 右侧存在有界匀强磁场B ，磁场方向垂直导轨平面向下，在ef 左侧的无磁场区域cdef 内有一半径很小的金属圆环L ，圆环与导轨在同一平面内。

当金属棒ab 在水平恒力F 作用下从磁场左边界ef 处由静止开始向右运动后，圆环L 有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。

答案：收缩，变小解析：由于金属棒ab 在恒力F 的作用下向右运动，则abcd 回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。

2.如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中。

一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u 。

现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。

设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g 。

则此过程 （ BD ）A.杆的速度最大值为B.流过电阻R 的电量为C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D.恒力F 做的功与安倍力做的功之和大于杆动能的变化量解析：当杆达到最大速度v m 时，022=+--r R v d B mg F m μ得()()22d B r R mg F v m +-=μ，A 错；由公式()()rR BdLr R S B r R q +=+=+=∆∆Φ，B 对；在棒从开始到达到最大速度的过程中由动能定理有：K f F E W W W ∆=++安，其中mg W f μ-=，Q W -=安，恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和，C 错；恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力做的功之和，D 对。

电磁感应中的电路问题和图像问题建议用时：75分钟电磁感应中的电路问题和图像问题1．（2024·北京海淀·三模）如图所示，先后用一垂直于cd 边的恒定外力以速度1v 和2v 匀速把一正方形导线框拉出有界的匀强磁场区域，212v v =，拉出过程中ab 边始终平行于磁场边界。

先后两次把导线框拉出磁场情况下，下列结论正确的是（ ）A ．感应电流之比12:2:1I I =B ．外力大小之比12:1:2F F =C ．拉力的功率之比12:1:2P P =D ．拉力的冲量大小之比F1F2:1:2I I =【答案】B【详解】A ．根据：E BLv I R R==可得感应电流之比：12:1:2I I =故A 错误；B ．根据：22B L vF F BIL R ===安可得外力大小之比：12:1:2F F =故B 正确；C ．根据：222B L v P Fv R ==可得拉力的功率之比：12:1:4P P =故C 错误；D ．根据：I Ft =又：Lt v=联立，解得：23B L I R=可得拉力的冲量大小之比：F1F2:1:1I I =故D 错误。

故选B 。

2．（2024·四川巴中·一模）如图所示，平行金属导轨水平放置，导轨左端连接一阻值为R 的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度为B ，已知长度为l 导体棒MN 倾斜放置于导轨上，与导轨成θ角，导体棒电阻为r ，保持导体棒以速度v 沿平行于导轨方向匀速向右运动，导轨电阻不计，下列说法正确的是（ ）A ．导体棒中感应电流的方向为N 到MB ．MN 两端的电势差大小为RBlv R r+C ．导体棒所受的安培力大小为22sin B l v R r q+D ．电阻R 的发热功率为2222sin ()RB l v R r q +【答案】C【详解】A ．导体棒沿导轨向右匀速运动时，由右手定则可知，导体棒中感应电流的方向为N 到M ，故A 错误；B ．导体棒切割产生的感应电动势大小为：sin E Blv q =故导体棒两端的电势差大小为：sin E Blv U IR R R R r R rq ===++故B 错误；C ．导体棒所受的安培力大小为：22sin E B l v F BIl Bl R r R r q===++故C 正确；D ．电阻R 的发热功率为：2222222sin ()()E B l v P I R R R R r R r q ===++故D 错误。

第60课时电磁感应中的图像问题(题型研究课) [命题者说]电磁感应图像问题是高考常考题型，包括根据电磁感应过程判断图像的问题、根据图像求解电磁感应过程中相应物理量的问题、还有一些和图像相关的综合问题。

掌握这类问题，会大大提高学生分析判断图像、综合解决图像问题的能力，并对电磁感应知识达到更加深刻的理解。

(一)根据电磁感应过程分析、判断图像考法1[例1]如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d＞L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。

导线框以某一初速度向右运动。

t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。

下列v-t图像中，可能正确描述上述过程的是()[解析]导线框开始进入磁场过程，通过导线框的磁通量增大，有感应电流，进而受到与运动方向相反的安培力作用，速度减小，感应电动势减小，感应电流减小，安培力减小，导线框的加速度减小，v-t图线的斜率减小；导线框全部进入磁场后，磁通量不变，无感应电流，导线框做匀速直线运动；导线框从磁场中出来过程，有感应电流，又会受到安培力阻碍作用，速度减小，加速度减小。

选项D正确。

[答案] D考法2闭合回路中磁通量变化涉及的图像[例2]将一段导线绕成如图甲所示的闭合回路，并固定在水平面(纸面)内。

回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。

回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。

用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是()[解析] 0～T 2时间内，回路中产生顺时针方向、大小不变的感应电流，根据左手定则可以判定ab 边所受安培力向左。

T 2～T 时间内，回路中产生逆时针方向、大小不变的感应电流，根据左手定则可以判定ab 边所受安培力向右，故B 正确。

[答案] B[通法归纳]电磁感应图像的判断方法(1)关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向。

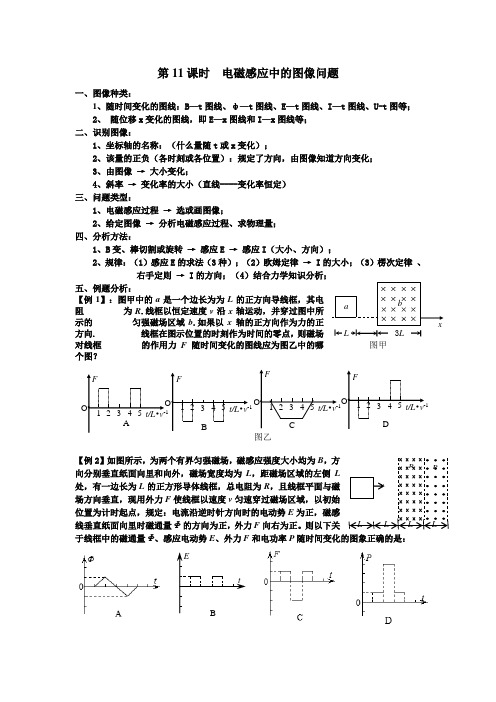

第11课时 电磁感应中的图像问题一、图像种类：1、随时间变化的图线：B —t 图线、φ—t 图线、E —t 图线、I —t 图线、U-t 图等；2、 随位移x 变化的图线，即E —x 图线和I —x 图线等； 二、识别图像：1、坐标轴的名称：（什么量随t 或x 变化）；2、该量的正负（各时刻或各位置）：规定了方向，由图像知道方向变化；3、由图像 → 大小变化；4、斜率 → 变化率的大小（直线----变化率恒定） 三、问题类型：1、电磁感应过程 → 选或画图像；2、给定图像 → 分析电磁感应过程、求物理量； 四、分析方法：1、B 变、棒切割或旋转 → 感应E → 感应I （大小、方向）；2、规律：（1）感应E 的求法（3种）；（2）欧姆定律 → I 的大小；（3）楞次定律 、 右手定则 → I 的方向；（4）结合力学知识分析； 五、例题分析：【例1】：图甲中的a 是一个边长为为L 的正方向导线框，其电阻 为R .线框以恒定速度v 沿x 轴运动，并穿过图中所示的 匀强磁场区域b .如果以x 轴的正方向作为力的正方向. 线框在图示位置的时刻作为时间的零点，则磁场对线框 的作用力F 随时间变化的图线应为图乙中的哪个图？【例2】如图所示，为两个有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，距磁场区域的左侧L处，有一边长为L 的正方形导体线框，总电阻为R ，且线框平面与磁场方向垂直，现用外力F 使线框以速度v 匀速穿过磁场区域，以初始位置为计时起点，规定：电流沿逆时针方向时的电动势E 为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F 向右为正。

则以下关于线框中的磁通量Φ、感应电动势E 、外力F 和电功率P 随时间变化的图象正确的是：x3L图甲 a b L F t/L •v -1 O 1 2 3 4 5 B F t/L •v -1O 1 2 3 4 5 A F t/L •v -1 O 1 2 3 4 5 C F t/L •v -1 O 1 2 3 4 5 D 图乙v B BL L L LEtB【例3】如图甲所示，两个相邻的有界匀强磁场区，方向相反，且垂直纸面，磁感应强度的大小均为B ，磁场区在y 轴方向足够宽，在x 轴方向宽度均为a ，一正三角形（中垂线长为a ）导线框ABC 从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在图5乙中感应电流i 与线框移动距离x 的关系图象正确的是：六、课堂练习： 1、 如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为2L ，高为L .纸面内一边长为L 的正方形导框沿x 轴正方向做匀速直线运动穿过磁场区域，在t ＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—位移(I —x )关系的是：2、如右图所示，闭合直角三角形导线框ABC 的直角边BC 与匀强磁场边界平行，若让框沿BA 方向匀速通过有明显边界的匀强磁场区，磁场宽度L > AB ，则在整个过程中，线框内的感应电流随时间变化的图象是下图中的（取逆时针方向为电流正方向）：3、如图a 所示，虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O 以角速度ω匀速转动。

电磁感应的图像问题一、单选题1.如下图所示，abcd是边长为L，每边电阻均相同的正方形导体线框,今维持线框以恒定的速度V沿z轴运动,并过倾角为45°的三角形匀强磁场区域,磁场的磁感应强度为B，方向垂直纸面向里。

线框b点在O位置时开始计时,则在/ 2L时间内，a, b二点的电势差U随时间V2.如图所示,让闭合线圈abcd从高h处下落后,进入匀强磁场中,在bc边开始进入磁场,到ad边刚进入磁场的这一段时间内,表示线圈运动的v-t图象不可能是（）3 .如图所示,用粗细相同的铜丝做成边长分别为L 和2L 的两只单匝闭合线框a 和b,以相同的水平速度从磁感应强度为B 的匀强磁场区域 中匀速地拉到磁场外,则在此过程中（）A.线框a 、b 中电流大小之比I a :1b =1:1B.线a 、b 中电流大小之比I a :1b =1:2C.线框a 、6中焦耳热之比Q a :Q b =1:2D.线框a 、6中焦耳热之比Q a :Q b =1:84.如图所示,光滑的金属轨道分为水平段和圆弧段两部分,O 点为圆弧 的圆心”为轨道交点。

两轨道之间宽度为0.5m,匀强磁场方向竖直向 上,大小为0.5T 。

质量为0.05kg 的金属细杆置于轨道上的M 点。

当 在金属细杆内通以电流强度为2A 的恒定电流时,其可以沿轨道由静 止开始向右运动。

已知MN=OP=1.0m,金属杆始终垂直轨道,OP 沿水平 方向，则（） B.A.A.金属细杆在水平段运动的加速度大小为5m/s2B.金属细杆运动至P点时的向心加速度大小为10m/s2C.金属细杆运动至P点时的速度大小为5m/sD.金属细杆运动至P点时对每条轨道的作用力大小为0.75N5.如图所示,在水平面内固定着U形光滑金属导轨,轨道间距为50cm, 金属导体棒ab质量为0.1kg,电阻为0.2。

，横放在导轨上，电阻R的阻值是0.8。

（导轨其余部分电阻不计）.现加上竖直向下的磁感应强度为0.2T的匀强磁场.用水平向右的恒力F=0.1N拉动ab,使其从静止开始运动，则（）A.导体棒ab开始运动后，电阻R中的电流方向是从P流向MB.导体棒ab运动的最大速度为10m/sC.导体棒ab开始运动后,a、b两点的电势差逐渐增加到1V后保持不变D.导体棒ab开始运动后任一时刻,F的功率总等于导体棒ab和电阻R 的发热功率之和6.如图所示,A是一个边长为L的正方形导线框,每边电阻为r.现维持线框以恒定速度v沿x轴运动,并穿过图中所示由虚线围成的匀强磁场区域.U bc二九-@c,线框在图示位置的时刻作为时间的零点,则b、c 两点间的电势差随时间变化的图线应为（）二、多选题7.如图甲所示,水平放置的U形金属导轨宽度为25cm,其电阻不计。
