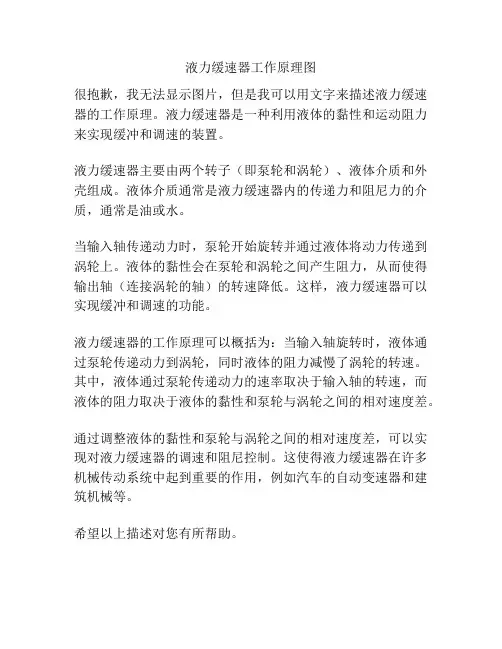

液力缓速器工作原理图
很抱歉，我无法显示图片，但是我可以用文字来描述液力缓速器的工作原理。

液力缓速器是一种利用液体的黏性和运动阻力来实现缓冲和调速的装置。

液力缓速器主要由两个转子（即泵轮和涡轮）、液体介质和外壳组成。

液体介质通常是液力缓速器内的传递力和阻尼力的介质，通常是油或水。

当输入轴传递动力时，泵轮开始旋转并通过液体将动力传递到涡轮上。

液体的黏性会在泵轮和涡轮之间产生阻力，从而使得输出轴（连接涡轮的轴）的转速降低。

这样，液力缓速器可以实现缓冲和调速的功能。

液力缓速器的工作原理可以概括为：当输入轴旋转时，液体通过泵轮传递动力到涡轮，同时液体的阻力减慢了涡轮的转速。

其中，液体通过泵轮传递动力的速率取决于输入轴的转速，而液体的阻力取决于液体的黏性和泵轮与涡轮之间的相对速度差。

通过调整液体的黏性和泵轮与涡轮之间的相对速度差，可以实现对液力缓速器的调速和阻尼控制。

这使得液力缓速器在许多机械传动系统中起到重要的作用，例如汽车的自动变速器和建筑机械等。

希望以上描述对您有所帮助。

福伊特液力缓速器技术介绍福伊特液力缓速器的由来福伊特公司自1870年开始从事流体动力学研究。

1961年，福伊特第1台液力缓速器成功的用于行驶在美国洛杉矶山脉、重达1万t、以2 206 kw柴油机为动力的火车上，在坡度为3%长达数千米的坡路上穿山越岭，几乎无磨损的安全运行。

赛特拉(SETRA)豪华客车的创始人奥托·凯斯鲍尔得知这一消息后，立即要求福伊特(Voith)公司为其客车开发缓速器，并于1968年开发出用于大客车的液力缓速器。

从那时开始，福伊特对无磨损缓速技术以及相关领域进行了持之以恒的研究和广泛深入的试验，不断改进和创新推出新产品，并与世界上众多汽车制造商合作，精益求精，满足用户需求。

至2009年，已生产液力缓速器达60万台，深受用户欢迎。

福伊特液力缓速器的特点和功效1.安装使用福伊特液力缓速器能提高运营效率，降低成本，确保行驶更加安全汽车的安全性一直以来都很重要，特别是在汽车运输业蓬勃发展的今天，要求车辆有更高的运营效率，因此车载质量增加，车速提高，车辆行驶的动能成指数曲线增加，车速从40 km/h提高到80 km/h，车辆动能增加4倍。

行车制动器的制动能力由于受多种因素的限制不能同步提高，下长坡长时间持续制动和高速制动时，制动器遭受巨大动能转变成热能的强负荷，制动衬片和制动鼓的温度可高达1 000 ℃。

在这样高的温度下，不仅制动能力下降，而且制动鼓极易龟裂，制动衬片严重磨损或烧损。

致使制动器寿命降低，早期损坏，增加维修成本，甚至威胁行车安全。

先进的盘式制动器质量轻，性能好，维修费用低，但由于摩擦面积小，遭受制动时巨大动能产生的热负荷使其表面的温度比鼓式制动器还要高，磨损严重，同样不能满足坡路持续制动和高速强力制动的要求；而液力缓速器吸收制动能量最高能够达到90%,可以保持车辆以高的平均车速行驶，有效的辅助行车制动器，从而提高车辆的运营效率，降低维修成本，使行驶更安全。

实践证明，液力缓速器具有令人满意的效果，因此成为高等级商用车辆的首选。

FH400B液力缓速器安装说明陕西法士特齿轮有限责任公司1、FH400B性能参数与特点主要性能参数缓速器型号FH400B额定输入转速( rpm ) 2800最大制动扭矩( Nm ) 4000注油量( L ) 8.5~9重量( kg ) 102工作电流（A）<1主要特点有效减少主制动器磨损，延长轮胎寿命，保障汽车安全运行。

可长时间、大功率制动，无热衰退。

制动扭矩大；单位质量制动扭矩大。

制动平稳，无冲击，整车舒适性高。

制动、解除制动响应快速。

工作时温度低，对整车无潜在隐患。

轻量化设计，整机重量仅102kg，提供车辆安全的同时，不增加燃油负担。

安全电控，对整车电气系统无干扰。

轴向尺寸短，便于安装。

适用于法士特各型变速器；适用于载货车、专用车、客车等各种2、FH400B外型图FH400B缓速器各向视图如下：前视图　左视图　2后视图　上视图　3缓速器安装固定是利用其后盖上的三个螺栓过孔连接到法士特变速箱后部。

变速箱后部有辅助支撑，缓速器不需要侧支撑。

变速箱与缓速器连接示意图　43、气动系统—供气连接气路连接取自整车气路。

由四回路保护阀的24口或者与变速箱气路共用。

管路需要经过空气滤清器滤掉水分与污物，要求气管内径不低于8mm，气管需合理布置支撑和避让运动部件以防磨损。

4、冷却水路4.1、缓速器冷却水路引自整车冷却系统，可分为如下形式：先冷却发动机后冷却缓速器，泵出口侧4.2、冷却水路安装说明1 水路的安装说明z缓速器的冷却水路必须设计成使水路中100%的冷却水馈入缓速器。

2 冷却水最小流量z冷却水最小流量与水泵的容量和整个冷却系统的阻力有关。

z在转速n=2000rpm时，冷却水的最小流量不能低于5L/s。

3 冷却水管的材料、技术要求及其布置z冷却水管可以是钢管，或者是黄铜管。

z水管的直径尽可能选大的:使用大直径的水管，没有平接或瓶颈。

冷却水管的内径最小不小于Φ50mm。

z钢冷却水管的要求：所有管子都用钢制造，如果需要，作钎焊或焊接防漏试验；加工以后，必须清除管内的金属屑和焊渣，然后完工的管子还必须除去内外的油渍；这些管子还必须防腐(粉沫喷涂，锌粉沫油漆等)。

FH400B液力缓速器安装说明陕西法士特齿轮有限责任公司1、FH400B性能参数与特点主要性能参数缓速器型号FH400B额定输入转速( rpm ) 2800最大制动扭矩( Nm ) 4000注油量( L ) 8.5~9重量( kg ) 102工作电流（A）<1主要特点有效减少主制动器磨损，延长轮胎寿命，保障汽车安全运行。

可长时间、大功率制动，无热衰退。

制动扭矩大；单位质量制动扭矩大。

制动平稳，无冲击，整车舒适性高。

制动、解除制动响应快速。

工作时温度低，对整车无潜在隐患。

轻量化设计，整机重量仅102kg，提供车辆安全的同时，不增加燃油负担。

安全电控，对整车电气系统无干扰。

轴向尺寸短，便于安装。

适用于法士特各型变速器；适用于载货车、专用车、客车等各种2、FH400B外型图FH400B缓速器各向视图如下：前视图　左视图　2后视图　上视图　3缓速器安装固定是利用其后盖上的三个螺栓过孔连接到法士特变速箱后部。

变速箱后部有辅助支撑，缓速器不需要侧支撑。

变速箱与缓速器连接示意图　43、气动系统—供气连接气路连接取自整车气路。

由四回路保护阀的24口或者与变速箱气路共用。

管路需要经过空气滤清器滤掉水分与污物，要求气管内径不低于8mm，气管需合理布置支撑和避让运动部件以防磨损。

4、冷却水路4.1、缓速器冷却水路引自整车冷却系统，可分为如下形式：先冷却发动机后冷却缓速器，泵出口侧4.2、冷却水路安装说明1 水路的安装说明z缓速器的冷却水路必须设计成使水路中100%的冷却水馈入缓速器。

2 冷却水最小流量z冷却水最小流量与水泵的容量和整个冷却系统的阻力有关。

z在转速n=2000rpm时，冷却水的最小流量不能低于5L/s。

3 冷却水管的材料、技术要求及其布置z冷却水管可以是钢管，或者是黄铜管。

z水管的直径尽可能选大的:使用大直径的水管，没有平接或瓶颈。

冷却水管的内径最小不小于Φ50mm。

z钢冷却水管的要求：所有管子都用钢制造，如果需要，作钎焊或焊接防漏试验；加工以后，必须清除管内的金属屑和焊渣，然后完工的管子还必须除去内外的油渍；这些管子还必须防腐(粉沫喷涂，锌粉沫油漆等)。

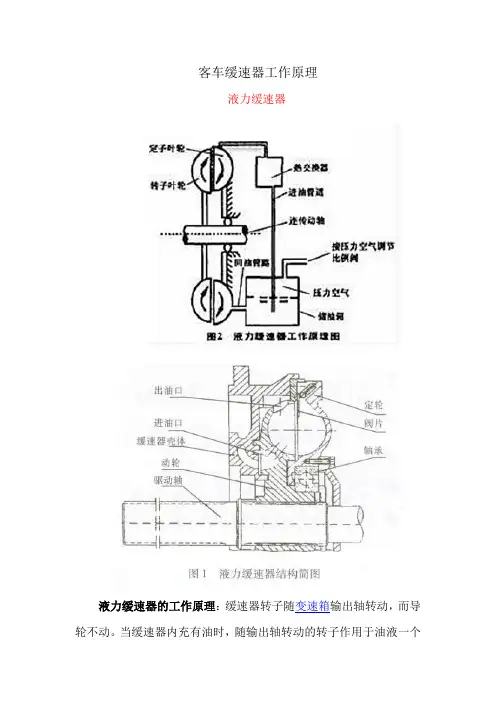

客车缓速器工作原理液力缓速器液力缓速器的工作原理：缓速器转子随变速箱输出轴转动，而导轮不动。

当缓速器内充有油时，随输出轴转动的转子作用于油液一个动量矩M1，带动油液绕轴旋转，同时，油液沿叶片运动作内循环圆旋转，甩向导轮。

即油液有两个方向的运动；绕轴向的“公转”和绕径向的“自转”。

油液甩向导轮时，油液的“公转”对导轮叶片产生冲击作用，将转子作用于油液的动量矩M1传递到导轮叶片上。

同时，固定的导轮叶片也对油液产生一个反向作用的动量矩M2。

油液流出导轮再流入转子时，同样将M2传递到转子上，形成对转子的阻力矩，阻碍转子的转动，从而实现对车辆的减速作用。

由于油液在循环流动中没有受到任何其它附加外力，根据力学平衡原理，油液甩向导轮和流向转子的动量矩关系有M1=－M2。

转子转动的能量经油液的阻尼作用转变成热量，通过散热器散发到空气中。

液力缓速器的控制原理：缓速器与车辆制动系联动，在车辆制动管路上，电脑(ECU)控制线联接制动灯开关，同时安装有三个压力传感器控制(P/N)。

这三个压力传感器的工作压力分别为0.15、0.3、0.5MPa。

缓速器内的变速器油平时储藏在储能器中，当司机踩下制动踏板时，制动灯开关给ECU一个信号，使ECU的缓速器控制处于待命状态。

在制动管路的气压达到015MPa时，压力传感器信号通过ECU 传给N电磁阀使其动作，压缩空气经电磁阀进入储能器，推动活塞将储能器内的变速器油经油路6压进缓速器内，缓速器起作用。

此时进入缓速器的油量较少，减速能力为最大值的1/3。

制动踏板继续下踩，气压升高至03MPa时，第二个压力传感器信号指令N电磁阀，控制储能器增大供油量给缓速器，减速能力达最大值的2/3。

当气压升高到05MPa以上时，第三个压力传感器信号控制进入缓速器的油量最多，减速能力达到100％。

车辆解除制动时，N电磁阀在ECU信号的作用下，关闭压缩空气，并排出储能器内的压缩空气：储能器活塞在弹簧作用下复位，油液在压差和离心力作用下流回到储能器内，缓速器转为空转状态。

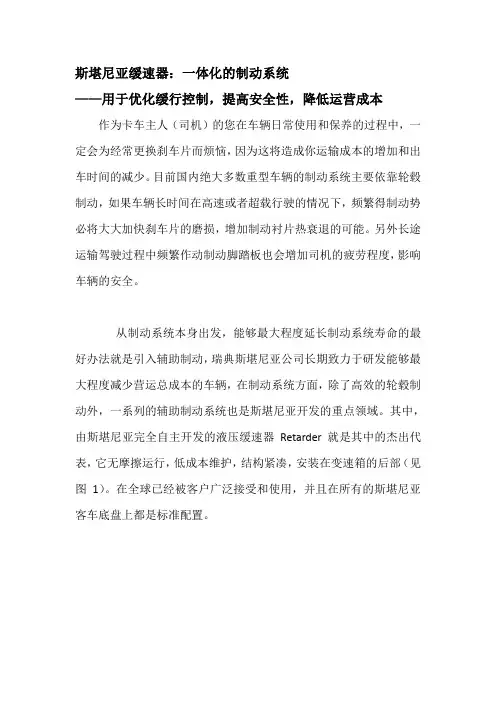

斯堪尼亚缓速器：一体化的制动系统——用于优化缓行控制，提高安全性，降低运营成本作为卡车主人（司机）的您在车辆日常使用和保养的过程中，一定会为经常更换刹车片而烦恼，因为这将造成你运输成本的增加和出车时间的减少。

目前国内绝大多数重型车辆的制动系统主要依靠轮毂制动，如果车辆长时间在高速或者超载行驶的情况下，频繁得制动势必将大大加快刹车片的磨损，增加制动衬片热衰退的可能。

另外长途运输驾驶过程中频繁作动制动脚踏板也会增加司机的疲劳程度，影响车辆的安全。

从制动系统本身出发，能够最大程度延长制动系统寿命的最好办法就是引入辅助制动，瑞典斯堪尼亚公司长期致力于研发能够最大程度减少营运总成本的车辆，在制动系统方面，除了高效的轮毂制动外，一系列的辅助制动系统也是斯堪尼亚开发的重点领域。

其中，由斯堪尼亚完全自主开发的液压缓速器Retarder就是其中的杰出代表，它无摩擦运行，低成本维护，结构紧凑，安装在变速箱的后部（见图1）。

在全球已经被客户广泛接受和使用，并且在所有的斯堪尼亚客车底盘上都是标准配置。

据不完全统计，在欧洲长途运输过程中，急刹车（刹停）和大脚刹车占所有制动次数的比例只占不到10%。

斯堪尼亚液力缓速器制动效能非常强大，最大功率可以达到750千瓦，最大的制动力可以达到3500牛米（配合斯堪尼亚发动机排气制动，可以达到5100牛米）。

举个例子，40吨车货总重的卡车，在下7%倾斜度的长坡过程中，单单依靠液力缓速器就可以把车速控制在30公里/小时以下。

所以在大多数情况下（比如车辆只需减速到20公里/小时），仅依靠辅助制动系统或者少量依靠轮毂制动系统就能到预期的制动效果，所以制动衬片的作动次数大大减少了，寿命自然也延长了，甚至部分客户的衬片达到原来4倍的纪录，这将为您省下一大笔开支。

斯堪尼亚液力缓速器采用液压的原理(见图2)，一对定子和转子密封在缓速器壳内，转子与缓速器主轴连接，变速箱输出轴通过中间齿轮带动缓速器的主轴旋转。

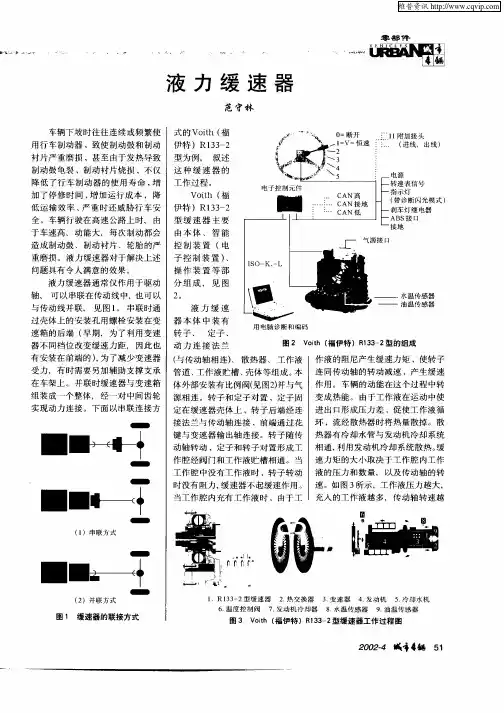

液力缓速器基本结构及工作原理一、基本结构液力缓速器结构大致相同，以VOITH液力缓速器为例（图1），它是由转子、定子、工作腔、输入轴、热交换器、储油箱和壳体组成。

其安装方式一般分为与传动轴串连和并连两种。

串连时可在变速器前、后安装；如果采取并连，则缓速器和变速器做成一个整体来安装。

对于装有带液力变矩器的自动变速器车辆来说，原变速器系统已配备了储油罐、油泵和散热器等部件，因此，在配有自动变速器的客车和载货汽车上安装液力缓速器成本更低。

二、工作原理缓速器工作时，压缩空气经电磁阀进入储油箱，将储油箱内的变速器油经油路压进缓速器内，缓速器开始工作。

转子带动油液绕轴线旋转；同时，油液沿叶片方向运动，甩向定子。

定子叶片对油液产生反作用，油液流出定子再转回来冲击转子，这样就形成对转子的阻力矩，阻碍转子的转动，从而实现对车辆的减速作用。

工作液在运动过程中使进出口形成压力差，油液循环流动，通过热交换器时，热量被来自发动机冷却系统的冷却水带走。

整个系统工作原理如图2所示。

1 热交换器整体 25 控制压力（Py）气路“A”1/1 液力缓速器油-冷却循环通路 26 供压（Pv）气路1/2 变速箱油-冷却循环通路 36 排气管路“R”2 控制盒 41 油管4 接线端子15 42 油箱6 熔断器（8A） 43 油池8 接地端子 44 定轮15 ABS-信号 46 动轮16 液力缓速器手柄控制开关 47 车速表信号17 液力缓速器指示灯 55 放油口堵头18 刹车灯继电器 62 调压阀19 冷却水温度传感器 63 单向阀（进）20 油温传感器 64 单向阀（出）21 比例阀 69 ISO接口22 排气装置 70 附加功能接口23 排气球阀 72 压力传感器。

引言随着我国经济快速发展和西部山区基础设施建设以及重卡行业市场竞争日趋激烈，液力缓速器在商用车上的作用越来越明显。

同时，客户对商用车的驾驶舒适性和安全性也提出了更高的要求。

相关研究显示，制动器在长时间工作情况下，因温度升高导致热衰退制动性能下降到60%，制动器寿命锐减，同时传动系统、轮胎等承载大使其使用寿命降低。

液力缓速器的匹配，可有效缓减制动器的工作强度，延长行车制动器、传动系统、轮胎等寿命，同时，也改善了行车安全性，避免在特殊路况下驾驶员反复持续操作导致驾驶疲劳造成交通事故[1]。

1液力缓速器结构及工作原理液力缓速器主要包括转子、定子、工作腔、油池壳、比例阀和热交换器等，图1所示为某变速箱液力缓速器结构图。

液力缓速器利用液体阻尼产生缓速作用，液力缓速器的定子与缓速器壳体固定，转子通过空心轴与传动轴相连，转子和定子上铸有叶片。

工作时，借助控制阀的操纵向油池施加压力，使工作液充入转子和定子之间的工作腔内。

转子旋转时通过工作液对定子作用一个转矩，而定子的反转矩即成为转子的制动转矩，其值取决于工作腔内的油液量和压力，即根据控制阀调定的制动强度挡位以及转子转速而定。

发动机的动能消耗源于工作液的摩擦和对定子的冲击，这使得工作液温度升高。

工作液被引入热交换器中循环流动，将热能传给冷却液，再通过发动机冷却系统散出，保证缓速器持续有效工作[2]。

2液力缓速器在整车上的匹配设计液力缓速器分为并联式和串联式两种。

并联式是指液力缓速器输入轴齿轮与变速箱输出轴齿轮啮合；串联式则是指缓速器输入轴与变速箱输出轴前后并排，串在一起。

重型商用车匹配时通常采用并联式，并联式结构相对紧凑一些，留有布置取力器空间。

在整车上布置液力缓速器，无论是并联式还是串联式，都会使变速器外形尺寸增大，所以在整车布置带有液力缓速器的变速箱时，需要注意与车架是否干涉。

从能量转换的角度来讲，液力缓速器工作原理是将车辆缓速制动时的动能转换为缓速器工作介质的热能，利用发动机冷却液循环将热量散发，实现车辆减速，因此整车冷却系统的散热能力直接决定液力缓速器持续制动能力的发挥。

国内五款液力缓速器汇总，十几公里长下坡再也不怕了！你
更喜欢哪款？
品牌选车热销卡车
液力缓速器是一种重要的辅助制动装置，可以在长下坡过程
中大幅较少刹车装置的使用，从而避免因长时间制动引起制
动效果热衰退刹车失灵的重大安全问题，大大提升行车安全
性。

小编挑选出国内市场上五款主要的缓速器给卡友们做一
个汇总
1. 法士特液力缓速器
法士特液力缓速器有两种型号，一个是较早推出的FH400B，与变速箱串联；另一个是FHB320，与变速箱并联，不影响
取力器借口的安装。

FH400B型液力缓速器优势：单位制动力矩和制动功率大；
制动力不衰退，柔和无冲击；
可长时间工作，无热衰退，结构紧凑；
重量轻，整车舒适性好；
轴向尺寸短、便于安装和维修维护方便。

2. 福伊特液力缓
速器2014年5月16日，福伊特驱动中国发布了一款专为
中国设计的全新卡车液力缓速器VR 115CT。

福伊特VR 115CT左侧并联式液力缓速器优势：相比串联式液力缓速器，不影响传动轴长度、不会与周围部件产生干涉；。
