室分工程方案一、引言室分工程是指在室内建筑物中为了满足移动通信网络信号覆盖需求而进行的无线覆盖工程,也是移动通信网络建设的重要组成部分。
室分工程的目的是提高建筑物内的通信信号覆盖质量和容量,以满足人们在室内的通信需求。
因此,合理的室分工程设计和实施对于保障室内通信信号的顺畅传输至关重要。
本文旨在针对室分工程的设计和实施过程,结合实际案例和技术要求,提出一种全面的室分工程方案,以期为相关单位的工程建设提供参考和指导。
二、室分工程设计原则和要求室分工程的设计原则和要求主要包括以下几个方面:1. 依据用户需求,对室内通信信号覆盖区域进行调研和分析,了解用户通信需求和环境特点。
2. 充分考虑室内建筑物的结构特点和使用情况,根据建筑布局和空间结构确定合理的信号分布方案。
3. 选择合适的室分设备和技术方案,确保设备的稳定性和可靠性,同时尽量节约成本。
4. 保证设计方案的可行性和有效性,包括充分考虑设备的安装和维护需求,确保后期运维便捷。
5. 符合国家有关通信设备的规定和标准,确保工程的可持续发展和规范运行。
三、室分工程方案设计步骤1. 调研分析阶段在室分工程方案设计的初期阶段,需要对室内通信信号覆盖区域进行调研和分析,同时了解用户需求和环境特点。
调研分析的具体步骤包括:(1)收集相关资料和数据,包括建筑结构图、使用情况、人流量等;(2)对现有室内通信信号覆盖进行评估和测试,了解信号强度和覆盖范围;(3)分析用户通信需求和使用习惯,了解用户对通信信号的要求和期望。
2. 设计方案阶段基于调研分析的结果,设计方案阶段是室分工程方案设计的重要环节,主要包括以下几个步骤:(1)确定室内信号覆盖区域和主要覆盖点,根据建筑结构和使用情况确定信号分布方案;(2)选择合适的室分设备和技术方案,根据信号覆盖范围和建筑结构确定设备的布局和部署方式;(3)进行信号覆盖仿真和优化,保证信号的覆盖范围和质量满足用户需求;(4)编制详细的工程设计方案和设备配置表,确保设计方案的可行性和有效性。
学校教师休闲活动室设计方案及流程《学校教师休闲活动室设计方案及流程一、设计方案1. 空间划分- 将活动室分为动静两个区域。
静区可以设置舒适的沙发、软椅和茶几,就像在家中客厅一样温馨。
这里是老师们看书、品茶、聊天的好去处。
动区则铺设柔软的地毯,用来进行瑜伽、简单的健身操等轻松的运动。
2. 装饰风格- 整体风格走文艺清新风。
墙上挂着老师们自己创作的书法、绘画作品,这样既能展示他们的才艺,又可以增加活动室的文化氛围。
灯光采用柔和的暖黄色调,营造一种放松惬意的感觉。
天花板可以悬挂一些绿植,像绿萝垂下来,给空间增添一抹生机勃勃的绿意。
3. 功能设施- 娱乐方面,配备一台大屏幕的电视,连接上各种游戏设备。
比如可以玩些简单的体感游戏,让老师们在课间休息时活动活动身体,也可以观看喜欢的电影放松心情。
再摆上一张台球桌或者是桌上足球台,这些设施能勾起老师们的童心,搞一些小小的友谊赛。
- 在休闲阅读区域,建设一个简易书架,放上各类书籍,不仅要有教育教学相关的专业书籍,更要有轻松幽默的小说、旅行杂志等,供老师们依据自己的兴趣随意翻阅。
- 要有一个小吧台,提供各种饮品。
咖啡机是必不可少的,能让老师轻松制作美味的咖啡。
还有茶饮设施,提供绿茶、红茶、花草茶等,甚至可以有养生的枸杞菊花茶。
二、流程1. 规划调研阶段- 这就像一场寻宝之旅。
通过问卷调查的方式问问老师们的喜好,“亲爱的老师,您是想在活动室挥杆打台球呢,还是安静地品茗阅读呀?”从他们的回答中获取最有用的信息。
同时考察学校现有的场地空间,找出最适合建设活动室的宝地。
2. 设计规划阶段- 根据调研结果,让设计师(如果有条件的话)或者有创意的老师们设计出初步方案。
这时候就像是搭积木,把各种设施和区域合理地拼凑在一起。
而且要像个老管家一样精打细算,确保在合理预算内把活动室打造得完美。
3. 装修实施阶段- 开始放手大干啦。
采购各种设施和装饰材料,要像个精明的购物狂一样货比三家。
室分方案设计规范室分、小区分布系统是针对室内用户群,主要解决建筑物内移动通信的网络覆盖、网络容量、网络质量的一种方案,为了更有效的使方案直观的反映出来,需对室内部分系统提供出专业客观反映现场构造的设计图案,统称为室内分布系统设计方案。
室分、小区分布系统设计主要包含站点勘测、方案设计、方案评审、方案变更、站点开通、站点验收等环节。
本文主要对方案设计进行规范说明。
一、室分、小区分布系统设计方案构成要素:室分系统设计方案包括小区平面图、管道图、系统图、拓扑图、平面天馈安装图、设计方案文档、规划信息表、材料清单等内容,以下是各内容的具体说明:1、小区或楼盘总平面图(必须按照上北下南绘图,特殊情况除外),包括管道、机房、设备间、2/3G分区、周边环境等基本信息。
2、现场电磁环境测试,要求对建筑的出入口、窗边、电梯、走廊等处进行测试(1层和顶层必测)。
3、天线安装总平面图要求与实际建筑结构一致,并标记出建筑的长宽尺寸,天线必须有明显的参照物定位和详细的参数描述。
4、GSM、TD总拓扑图和系统图,拓扑图上下承接的节点必须标明设备安装位置、覆盖范围及功率等基本信息。
5、室分系统话务量分析计算模型,进行小区合理规划和配置。
6、材料清单及器件类型汇总,如有特殊天线必须以文档方式说明。
7、室分系统规划信息表(按照要求格式填写,经纬度必须准确,且以度为单位)。
8、高校方案必须提供Word版或PTF等易于打开格式的小区分区平面图,不同小区用不同颜色标注。
如前期也有部分开通,开通小区必须以实测CI 标注。
9、复杂楼盘即存在3个以上含3个分区的楼盘也必须提供Word版或PTF等易于打开格式的小区分区平面图。
二、室分、小区分布系统设计规范要求✓现场勘察勘察之前资料准备:总平面图、户型图、管道图等方案设计需求要素。
现场勘察内容:户型确认、管道确认、总平面确认、机房与设备安装位置、走线路由确认等内容。
重点为天线点位、覆盖方式的现场确认。

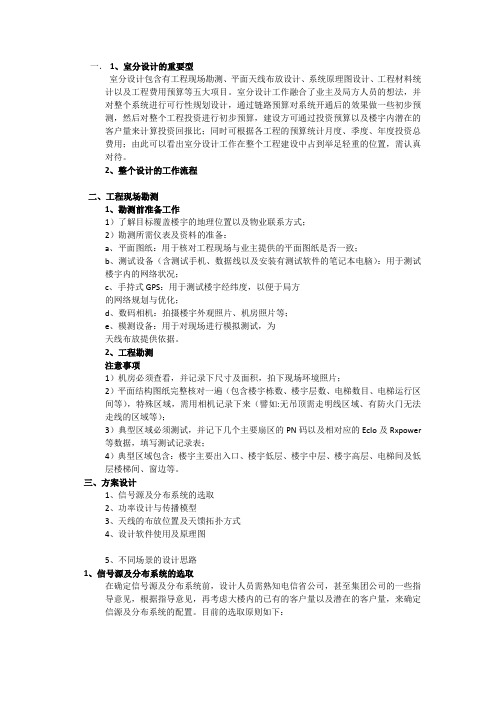

一.1、室分设计的重要型室分设计包含有工程现场勘测、平面天线布放设计、系统原理图设计、工程材料统计以及工程费用预算等五大项目。
室分设计工作融合了业主及局方人员的想法,并对整个系统进行可行性规划设计,通过链路预算对系统开通后的效果做一些初步预测,然后对整个工程投资进行初步预算,建设方可通过投资预算以及楼宇内潜在的客户量来计算投资回报比;同时可根据各工程的预算统计月度、季度、年度投资总费用;由此可以看出室分设计工作在整个工程建设中占到举足轻重的位置,需认真对待。
2、整个设计的工作流程二、工程现场勘测1、勘测前准备工作1)了解目标覆盖楼宇的地理位置以及物业联系方式;2)勘测所需仪表及资料的准备:a、平面图纸:用于核对工程现场与业主提供的平面图纸是否一致;b、测试设备(含测试手机、数据线以及安装有测试软件的笔记本电脑):用于测试楼宇内的网络状况;c、手持式GPS:用于测试楼宇经纬度,以便于局方的网络规划与优化;d、数码相机:拍摄楼宇外观照片、机房照片等;e、模测设备:用于对现场进行模拟测试,为天线布放提供依据。
2、工程勘测注意事项1)机房必须查看,并记录下尺寸及面积,拍下现场环境照片;2)平面结构图纸完整核对一遍(包含楼宇栋数、楼宇层数、电梯数目、电梯运行区间等),特殊区域,需用相机记录下来(譬如:无吊顶需走明线区域、有防火门无法走线的区域等);3)典型区域必须测试,并记下几个主要扇区的PN码以及相对应的EcIo及Rxpower 等数据,填写测试记录表;4)典型区域包含:楼宇主要出入口、楼宇低层、楼宇中层、楼宇高层、电梯间及低层楼梯间、窗边等。
三、方案设计1、信号源及分布系统的选取2、功率设计与传播模型3、天线的布放位置及天馈拓扑方式4、设计软件使用及原理图5、不同场景的设计思路1、信号源及分布系统的选取在确定信号源及分布系统前,设计人员需熟知电信省公司,甚至集团公司的一些指导意见,根据指导意见,再考虑大楼内的已有的客户量以及潜在的客户量,来确定信源及分布系统的配置。

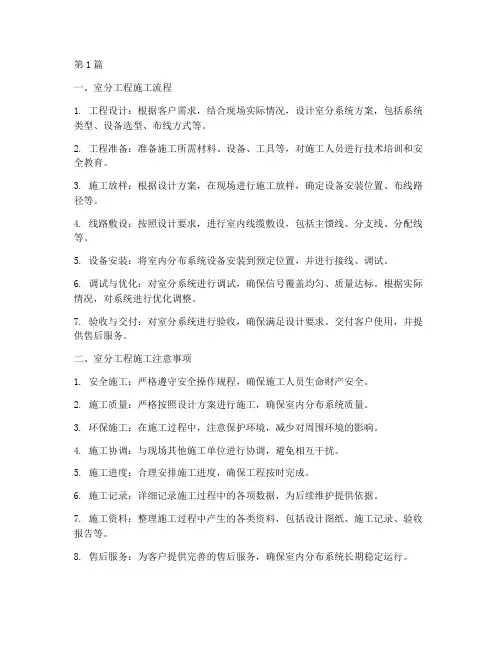

第1篇一、室分工程施工流程1. 工程设计:根据客户需求,结合现场实际情况,设计室分系统方案,包括系统类型、设备选型、布线方式等。
2. 工程准备:准备施工所需材料、设备、工具等,对施工人员进行技术培训和安全教育。
3. 施工放样:根据设计方案,在现场进行施工放样,确定设备安装位置、布线路径等。
4. 线路敷设:按照设计要求,进行室内线缆敷设,包括主馈线、分支线、分配线等。
5. 设备安装:将室内分布系统设备安装到预定位置,并进行接线、调试。
6. 调试与优化:对室分系统进行调试,确保信号覆盖均匀、质量达标。
根据实际情况,对系统进行优化调整。
7. 验收与交付:对室分系统进行验收,确保满足设计要求。
交付客户使用,并提供售后服务。
二、室分工程施工注意事项1. 安全施工:严格遵守安全操作规程,确保施工人员生命财产安全。
2. 施工质量:严格按照设计方案进行施工,确保室内分布系统质量。
3. 环保施工:在施工过程中,注意保护环境,减少对周围环境的影响。
4. 施工协调:与现场其他施工单位进行协调,避免相互干扰。
5. 施工进度:合理安排施工进度,确保工程按时完成。
6. 施工记录:详细记录施工过程中的各项数据,为后续维护提供依据。
7. 施工资料:整理施工过程中产生的各类资料,包括设计图纸、施工记录、验收报告等。
8. 售后服务:为客户提供完善的售后服务,确保室内分布系统长期稳定运行。
总之,室分工程施工是一项系统工程,涉及多个环节。
在施工过程中,要充分考虑现场实际情况,确保工程质量和进度,为客户提供满意的室内通信环境。
第2篇一、工程背景随着我国城市化进程的加快,大型建筑物、地下空间等场所日益增多,这些场所由于建筑结构复杂、空间狭小等原因,导致移动通信信号覆盖不足,严重影响用户的通信体验。
为了解决这一问题,室内分布系统应运而生。
二、施工准备1. 设计方案:根据现场实际情况,制定室内分布系统的设计方案,包括信号放大器、天线、馈线等设备的选型、布局和安装位置。

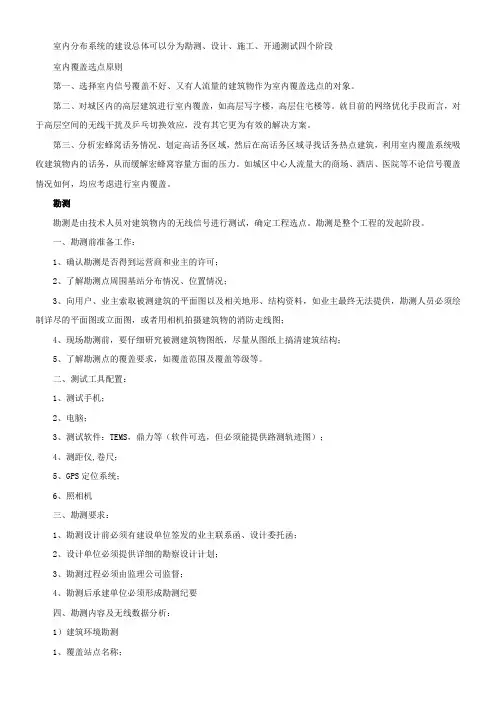

室内分布系统的建设总体可以分为勘测、设计、施工、开通测试四个阶段室内覆盖选点原则第一、选择室内信号覆盖不好、又有人流量的建筑物作为室内覆盖选点的对象。
第二、对城区内的高层建筑进行室内覆盖,如高层写字楼,高层住宅楼等。
就目前的网络优化手段而言,对于高层空间的无线干扰及乒乓切换效应,没有其它更为有效的解决方案。
第三、分析宏蜂窝话务情况、划定高话务区域,然后在高话务区域寻找话务热点建筑,利用室内覆盖系统吸收建筑物内的话务,从而缓解宏蜂窝容量方面的压力。
如城区中心人流量大的商场、酒店、医院等不论信号覆盖情况如何,均应考虑进行室内覆盖。
勘测勘测是由技术人员对建筑物内的无线信号进行测试,确定工程选点。
勘测是整个工程的发起阶段。
一、勘测前准备工作:1、确认勘测是否得到运营商和业主的许可;2、了解勘测点周围基站分布情况、位置情况;3、向用户、业主索取被测建筑的平面图以及相关地形、结构资料,如业主最终无法提供,勘测人员必须绘制详尽的平面图或立面图,或者用相机拍摄建筑物的消防走线图;4、现场勘测前,要仔细研究被测建筑物图纸,尽量从图纸上搞清建筑结构;5、了解勘测点的覆盖要求,如覆盖范围及覆盖等级等。
二、测试工具配置:1、测试手机;2、电脑;3、测试软件:TEMS,鼎力等(软件可选,但必须能提供路测轨迹图);4、测距仪,卷尺;5、GPS定位系统;6、照相机三、勘测要求:1、勘测设计前必须有建设单位签发的业主联系函、设计委托函;2、设计单位必须提供详细的勘察设计计划;3、勘测过程必须由监理公司监督;4、勘测后承建单位必须形成勘测纪要四、勘测内容及无线数据分析:1)建筑环境勘测1、覆盖站点名称;2、覆盖站点的地理位置(站点详细地址、经纬度、周围建筑环境描述等);3、建筑楼宇高度、层数、建筑总面积和建筑结构(内部环境描述)等;4、对建筑物进行功能结构分割(标准层、地下层等),并分别对面积和功能方面进行描述;5、需要覆盖的区域进行面积描述(楼层、总面积等);6、要求提供建筑设计平面图或建筑剖面图(如没有需要现场画草图);7、房屋内部环境和装修情况,初步确定天线覆盖半径和天线安装位置;8、天花板上部结构,能否穿线缆,确定馈线布放路由;9、电气竖井、位置数量、走线位置的空余空间;10、电梯间共井情况、停靠区间、通达楼层高度及用途等,确定电梯间缆线进出口位置;11、确定楼宇通道、楼梯间、电梯间位置和数量;12、机房位置或信源安装位置确定;13、覆盖系统用电情况的调查;14、大楼防雷接地、接地网电阻值、接地网位置图、接地点位置图等。
室内分布系统设计方案室内分布系统是一种能够在室内空间中提供无线通信覆盖的系统。
它可以解决室内信号衰减的问题,确保人们在室内也能够随时随地进行通信。
下面是一个针对室内分布系统的设计方案。
首先,需要对室内的需求进行调研和评估。
这包括对室内空间的大小、布局以及使用情况进行了解,以确定所需要的无线覆盖面积和信号强度要求。
在确定了需求后,需要设计一个合适的无线网络架构。
室内分布系统可以采用分布式架构或集中式架构。
在分布式架构中,会在室内空间中布设多个无线接入点,它们相互连接并提供无缝的信号覆盖。
而在集中式架构中,将所有的无线接入点连接到一个中央控制器上,由该控制器进行管理和控制。
在每个无线接入点的选取上,需要根据实际情况选择合适的设备。
这包括选取合适的无线频段、无线传输速率等。
同时,还需要考虑到室内的结构和材料对信号传输的影响,选择合适的天线类型和布放位置。
为了确保信号的覆盖和质量,需要进行合适的信号调整和优化。
这包括进行合适的功率分配、信道分配以及干扰管理等。
如果室内空间较大或存在障碍物,可能需要采用信号中继器来增强信号覆盖范围。
为了提供更好的服务质量,可以考虑使用一些辅助技术。
例如,可以使用信号增强器来增强信号强度,使用信道选择算法来优化信道资源的利用,使用隔离技术来减少信号之间的干扰。
最后,为了保证系统的稳定和可靠性,需要进行系统的监控和维护。
可以使用网络管理系统来对系统进行监控,及时发现并解决问题。
同时,还需要进行定期的系统巡检和维护,确保系统的正常运行。
总结起来,室内分布系统的设计方案包括对室内需求的调研和评估、无线网络架构的设计、无线接入点和天线的选取、信号调整和优化、辅助技术的使用以及系统的监控和维护。
通过合理的设计和优化,可以确保室内分布系统能够提供稳定、高质量的无线通信服务。

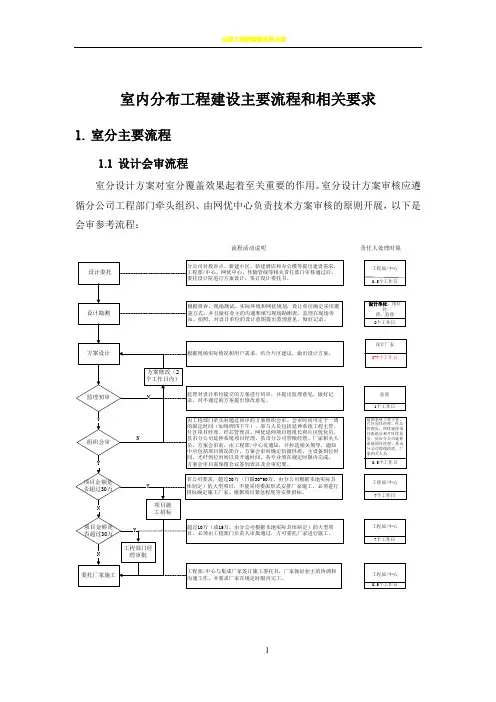

室内分布工程建设主要流程和相关要求1. 室分主要流程1.1 设计会审流程室分设计方案对室分覆盖效果起着至关重要的作用。
室分设计方案审核应遵循分公司工程部门牵头组织、由网优中心负责技术方案审核的原则开展,以下是会审参考流程:流程活动说明责任人处理时限1.2监理相关流程室内分布监理工作对于解决分公司室分工程人员紧缺、做好项目中隐蔽工程的验收、保证工程质量有着极其关键的作用,在此梳理了质量控制监理工作流程以及主要材料工地接货验收、隐蔽工程、设计变更等关键监理工作流程,供各分公司在开展室分监理工作时参照:1.2.1 质量控制监理工作流程1.2.2 主要材料工地接货验收监理工作流程1.2.3 隐蔽工程监理的操作流程1.开工前,由监理单位协助建设单位、组织承建单位确定隐蔽工程验收项目《隐蔽工程项目清单》2.由承建单位根据确定的隐蔽工程验收项目,制定施工方案及应急技术措施,报由监理单位审核、建设单位确认《工程实施方案》3.监理单位对施工方案应急措施进行审核,审核合格后同承建单位进行施工,否则对方案重新进行修正《技术方案审核表》4,承建单位应在工程隐蔽前24小时,以书面形式通知监理单位安排现场隐蔽工程验收《隐蔽工程验收申请》5.监理单位监理人员应根据设计文件及相关的施工规范进行隐蔽工程验收,并详细记录相关的测试数据。
对于部分关键项目,监理人员将安排旁站施工。
未经监理单位同意,承建单位擅自进行隐蔽的,监理单位有权责令其进行整改或返工,期间产生的费用将全部由承建单位承担《隐蔽工程验收记录表》《整改通知单》1.2.4 设计变更监理工作流程图1.3验收流程室内分布系统验收按照工程验收规范要求对工艺、相关网络指标进行验收,由分公司工程部门牵头,网优部门、县市分公司、设计单位、施工单位、监理单位、代维单位以及第三方测试等单位参与,下面梳理了室分验收的工作流程,供各分公司在开展室分验收工作时参照:竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣1竣竣竣3竣竣竣1竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣 1竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣0.5竣竣竣20竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣竣2. 室分主要工作要求2.1 勘察设计相关要求及重点分公司对投诉点、新建小区、新建酒店和办公楼等提出建设需求,工程部门、网优中心、传输管线资源管理部门等相关责任部门审核通过后,委托集成厂家进行方案设计,签订设计委托书。
室分施工方案1. 简介室分(In-Building Distribution)是一种用于室内无线信号覆盖的技术。
在大型建筑物、地下车库、地铁、商场等室内环境中,由于建筑结构或材料的遮挡,无线信号会受到干扰或衰减,导致信号质量下降。
室分系统通过在室内安装一系列的基站信号放大器、分配器、天线等设备,可以增强室内无线信号覆盖,提高室内信号质量和用户体验。
本文将详细介绍室分施工方案,包括室分系统的组成、施工流程、注意事项等内容。
2. 室分系统组成室分系统由以下几个主要组成部分构成:2.1 基站信号放大器基站信号放大器(BTS Amplifier)是室内无线信号的关键设备,用于将来自基站的微弱信号放大到合适的功率,以保证信号覆盖范围和质量。
基站信号放大器通常安装在室内机房或设备间。
2.2 分配器分配器(Distributor)用于将放大后的信号分配到不同的室内覆盖区域。
根据实际需求,分配器可以分为多个级联,每个级联都配备相应的分配衰减器和滤波器,以保证信号的平衡和质量。
2.3 室内天线室内天线(Indoor Antenna)是将信号从分配器传送到实际覆盖区域的设备,包括天线和馈线。
根据具体覆盖需求,室内天线可以采用不同的类型,如室内分布式天线、室内分布天线等。
2.4 电源管理系统电源管理系统(Power Management System)用于为室分系统的设备提供稳定的电源供应,以确保设备的正常运行。
3. 室分施工流程室分施工的流程通常包括如下几个步骤:3.1 工程测量与设计在开始施工之前,需要对室内环境进行测量和分析,确定信号覆盖的需求和范围。
根据测量结果,设计出合理的室内信号分布方案,并进行工程预算和材料清单的编制。
3.2 室内布线室内布线是室分系统施工的关键步骤之一。
根据设计方案,在室内进行电缆的敷设和连接,将各个设备进行互联。
在布线过程中,需要注意电缆的长度、弯曲半径、阻隔要求等,以确保信号的传输质量。
几种典型室内分布系统方案的设计特点概述1、室内分布系统的分类2、室内分布系统的设计思路和流程3、几种典型室内分布系统的设计方案简介4、室内分布系统的设计特点室内分布系统的分类一、室内分布系统的分类•按信号源的不同,室内分布系统可分为蜂窝室内分布系统和直放站室内分布系统。
室内分布系统的分类室内分布系统的分类•按所采用设备的不同,室内分布系统也可以分为无源系统和有源系统。
特点无源系统主要由无源器件组成,设备性能稳定、安全性高、维护简单。
有源系统是指当覆盖范围比较大,馈线传输距离比较远时,需增加干线放大器补偿信号损耗,达到理想的强度和覆盖效果。
室内分布系统的分类•按分布方式不同,室内分布系统分为同轴电缆系统、光纤系统和泄漏电缆系统。
室内分布系统的分类室内分布的设计流程二、室内分布的设计流程方案设计是室内分布系统建设的一个重要环节,它以现场勘测数据、网络资源、无委及联通相关标准为主要设计依据。
室内分布的设计流程方案设计内容•现场勘测•方案设计现场勘测•环境描述•路测•信源参数、施主基站参数•模拟测试室内分布的设计流程:现场勘测环境描述•目标覆盖楼宇的内、外部情况描述•人流量•外观图、楼层照片•周围基站情况•施主基站已带直放站情况•光纤资源、与基站视通情况室内分布的设计流程:现场勘测覆盖区域地理位置图室内分布的设计流程:现场勘测覆盖区域外景图覆盖区域外围基站分布介绍西东北室内分布的设计流程:现场勘测室内分布的设计流程:现场勘测路测•楼宇内部路测对楼内各运营商的信号按楼宇类型按运营商进行路测,包括楼层、电梯、地下停车场•楼宇外部路测楼层GSM 路测图室内分布的设计流程:现场勘测楼层CDMA网路测图室内分布的设计流程:现场勘测室内分布的设计流程:现场勘测周围基站情况1、周围基站的分布及配置2、基站当前话务量情况3、基站已带直放站情况室内分布的设计流程:现场勘测模拟测试根据现场模拟测试结果以及理论计算确定天线安装位置、功率以及数量,从而确定其他有源、无源设备的使用。
室内分布系统设计室内分布系统设计是为了在室内环境中提供稳定、高质量的无线通信服务而进行的设计。
在室内环境中,由于建筑物结构、材料、电磁干扰等因素的影响,无线信号的传播会受到很大的影响,导致信号弱化、多径传播、阻塞等问题。
因此,为了提供良好的室内无线覆盖和通信质量,需要对室内分布系统进行细致的设计和规划。
1.网络拓扑设计:通过对室内网络的拓扑结构进行合理布置,可以提高无线网络的覆盖范围和容量。
在网络拓扑设计中,需要考虑到建筑物的结构、楼层间的连接以及各个区域的通信需求。
通过采用合适的布线方式和网络设备的配置,可以实现室内各个区域之间的无缝漫游和平衡负载。
2.天线系统设计:天线系统是室内分布系统设计的关键组成部分。
通过合理选择天线的类型、位置和方向,可以优化无线信号的覆盖和质量。
在天线系统设计中,需要考虑到建筑物的结构和材料特性,选择合适的天线类型,如定向天线、喇叭天线、环形天线等。
同时,还需要根据室内各个区域的信号需求和建筑物的分布情况,设计出合理的天线布置方案。
3.信号优化设计:在室内分布系统设计中,需要通过合理的信号优化设计来提高无线信号的覆盖和质量。
信号优化设计主要包括信号增益、干扰消除、信号补偿等方面的优化。
通过合理选用功放器、滤波器、增益器等设备,可以改善信号的弱化和衰减问题。
同时,通过合理的信号调整和补偿,可以提高信号的质量和稳定性。
4.频谱管理设计:频谱管理是室内分布系统设计中不可忽视的一个方面。
由于室内环境中往往存在多个无线设备和信号源,频谱资源非常有限。
因此,在室内分布系统设计中,需要合理规划和管理频谱资源,避免频谱碰撞和干扰。
通过合理的频段规划和频率控制,可以有效提高室内无线通信的质量和可靠性。
总之,室内分布系统设计是为了在室内环境中提供稳定、高质量的无线通信服务而进行的设计。
通过合理的网络拓扑设计、天线系统设计、信号优化设计和频谱管理设计,可以实现室内无线通信的全面覆盖和稳定传输。

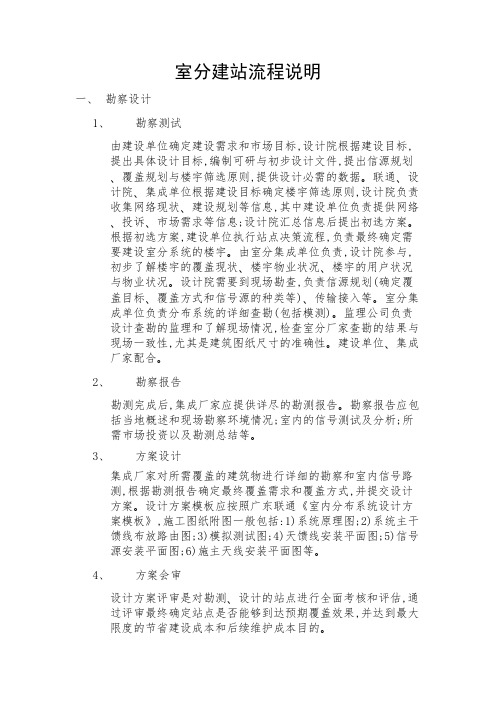

室分建站流程说明一、勘察设计1、勘察测试由建设单位确定建设需求和市场目标,设计院根据建设目标,提出具体设计目标,编制可研与初步设计文件,提出信源规划、覆盖规划与楼宇筛选原则,提供设计必需的数据。
联通、设计院、集成单位根据建设目标确定楼宇筛选原则,设计院负责收集网络现状、建设规划等信息,其中建设单位负责提供网络、投诉、市场需求等信息;设计院汇总信息后提出初选方案。
根据初选方案,建设单位执行站点决策流程,负责最终确定需要建设室分系统的楼宇。
由室分集成单位负责,设计院参与,初步了解楼宇的覆盖现状、楼宇物业状况、楼宇的用户状况与物业状况。
设计院需要到现场勘查,负责信源规划(确定覆盖目标、覆盖方式和信号源的种类等)、传输接入等。
室分集成单位负责分布系统的详细查勘(包括模测)。
监理公司负责设计查勘的监理和了解现场情况,检查室分厂家查勘的结果与现场一致性,尤其是建筑图纸尺寸的准确性。
建设单位、集成厂家配合。
2、勘察报告勘测完成后,集成厂家应提供详尽的勘测报告。
勘察报告应包括当地概述和现场勘察环境情况;室内的信号测试及分析;所需市场投资以及勘测总结等。
3、方案设计集成厂家对所需覆盖的建筑物进行详细的勘察和室内信号路测,根据勘测报告确定最终覆盖需求和覆盖方式,并提交设计方案。
设计方案模板应按照广东联通《室内分布系统设计方案模板》,施工图纸附图一般包括:1)系统原理图;2)系统主干馈线布放路由图;3)模拟测试图;4)天馈线安装平面图;5)信号源安装平面图;6)施主天线安装平面图等。
4、方案会审设计方案评审是对勘测、设计的站点进行全面考核和评估,通过评审最终确定站点是否能够到达预期覆盖效果,并达到最大限度的节省建设成本和后续维护成本目的。
室内覆盖工程必须通过立项、勘测、设计、评审,评审通过方可进行施工。
施工前必须进行施工方案的设计,目前联通具体站点的施工图绘制由负责该站点的室内分布系统集成商负责,设计院进行汇总上报省公司。
