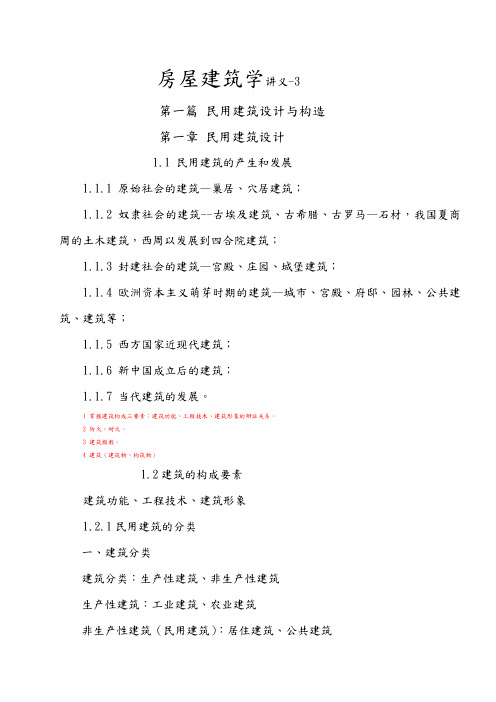

房屋建筑学讲义-3第一篇民用建筑设计与构造第一章民用建筑设计1.1 民用建筑的产生和发展1.1.1 原始社会的建筑—巢居、穴居建筑；1.1.2 奴隶社会的建筑--古埃及建筑、古希腊、古罗马—石材，我国夏商周的土木建筑，西周以发展到四合院建筑；1.1.3 封建社会的建筑—宫殿、庄园、城堡建筑；1.1.4 欧洲资本主义萌芽时期的建筑—城市、宫殿、府邸、园林、公共建筑、建筑等；1.1.5 西方国家近现代建筑；1.1.6 新中国成立后的建筑；1.1.7 当代建筑的发展。
1 掌握建筑构成三要素：建筑功能、工程技术、建筑形象的辩证关系。
2 防火、耐火。
3 建筑模数。
4 建筑（建筑物、构筑物）1.2建筑的构成要素建筑功能、工程技术、建筑形象1.2.1民用建筑的分类一、建筑分类建筑分类：生产性建筑、非生产性建筑生产性建筑：工业建筑、农业建筑非生产性建筑（民用建筑）：居住建筑、公共建筑二、民用建筑分类1 按使用功能分：①居住建筑：居住建筑包括住宅、公寓、宿舍等。
②公共建筑：如学校、图书馆等，共15类。
2 按规模大小分：①大量性建筑：如住宅、公寓、宿舍等。
②大型性建筑：如体育馆、大型火车站等。
3 按层数分类根据《民用建筑设计通则》GB 50352-2005，《高层民用建筑设计防火规》GB 50045-95，《建筑设计防火规》GB 50016-2006的规定：①居住建筑按层数分类低层建筑：1～3层。
多层建筑：3～6层。
7～9层为中高层、10～30层为高层；100m以上为超高层。
②公共建筑24m及以上为高层建筑。
补充1 建筑物的级别①30层以上为特级工程②16～29层超过50m的公共建筑为一级工程③16～29层的住宅建筑为二级工程④7～15层超过的建筑为三级工程⑤ 7层以下无电梯的住宅为四级工程⑥1～2层或单功能建筑为五级工程补充2建筑师的设计围：①一级注册建筑师均可设计②二级注册建筑师可设计三级以下的建筑。
4按民用建筑的耐火等级分：根据《建筑设计防火规》GB 50016-2006的规定：①构件的耐火极限1～4级，一级最好，四级最差；重要的采用1、2级，次要的采用2、3级，很次的采用4级；构件的耐火极限；失去支承力或破坏；失去隔火作用—背火面温度达到220度。
房屋建筑学讲义教学内容建筑总论民用建筑构造民用建筑设计建筑工程制图与识图参考资料：教材：邢双军，房屋建筑学，机械工业出版社，2013，3。
参考书：王崇杰等，房屋建筑学，中国建筑工业出版社，1999，6。
杨金择等，房屋建筑构造，中国建筑工业出版社，1997，2。
毛家华等，建筑工程制图与识图，高等教育出版社，2003，3。
赵研，房屋建筑学，高等教育出版社，2003，3。
第一章建筑总论•了解学科性质•了解建筑发展简史•掌握建筑的基本构成要素•掌握建筑的分级分类第一节概述1 建筑的含义定义：是指人工创造的供人们进行日常生活、生产、工作活动的空间环境。
包括建筑物和构筑物。
建筑物：供人们使用的建筑。
（房屋）构筑物：为工程所使用、不直接为人们所使用的建筑。
（桥梁）2 建筑的特性▪建筑具有实用性和艺术性，是技术和艺术的结合▪实用性：依靠技术物质条件，运用科学规律创造的社会物质产品。
▪艺术性：反映时代特征、思想意识和特色。
第二节建筑发展简史❖人类建筑史是从新石器时代开始的,解决生存居住问题❖最早的建筑从“构木为巢”开始❖最早的建筑结构是“构造式结构”❖木构架框架：柱、梁、枋、檩、椽随着建筑工艺、建筑技术的不断改进，建筑被赋予身份、地位、权力的象征，形成各种各样的建筑风格世界建筑体系：❖中国建筑❖西亚巴比伦建筑❖南亚印度建筑❖欧洲古希腊建筑❖古罗马建筑❖古埃及建筑❖古印第安文化美洲建筑❖古代城市首建于东方，《圣经》中关于城市的定义为：有墙和大门的镇❖中国古文字“城”：防御性设施，“市”：交易场所。
城与市合称为：具有商业交换职能的有防御设施的居民点❖西周:《周礼.考工记》所述最早的城市规划理论：“匠人营国,方九里,旁三门,国中九经九纬,经涂九轨,左祖右社,前朝后市,市朝一夫.”第三节建筑的基本构成要素建筑构成的三大基本要素：使用功能建筑材料和技术建筑形象与艺术第四节建筑的分级分类一建筑分类1按功能分❖民用建筑：居住和公共建筑❖工业建筑：生产及生产辅助用房❖农业建筑：农业用房2按材料分❖砖木结构：砖墙+木楼层+木屋架❖砖混结构：砖墙+钢筋混凝土楼层+钢筋混凝土屋面❖钢筋混凝土结构：主要承重构件（梁、板、柱）均用钢筋混凝土制作❖钢结构：主要承重构件（梁、板、柱）均用钢材3按规模和数量分❖大量性建筑：数量多、规模不大、分布广的建筑（住宅、学校）❖大型性建筑：规模大、耗资大、造价高、数量不多的建筑（体育馆、火车站）4 按建筑层数分住宅建筑❖低层建筑：1-3层❖多层建筑：4-6层❖高层建筑：7-9层公共建筑❖非高层：高度小于24米❖高层：层数2层以上且高度24以上5按结构分❖梁板结构（砖混结构）---承重构件：砖墙、梁板围护构件：砖墙、梁板❖骨架结构（框架结构）---承重构件：梁、柱、基础围护构件：砖墙❖剪力墙结构----承重和围护构件：梁、柱、基础和剪力墙❖大跨度结构（大空间结构）二建筑的分级1按建筑的耐久性(年限)分: 分四级:❖一级/ ＞100年/ 重要建筑和高层建筑❖二级/ 50-100年/ 一般性建筑❖三级/ 25-50年/ 次要性建筑❖四级/＜20年/ 临时建筑2 按建筑耐火性分: 分四级建筑物主要构件的燃烧性能和耐火极限划分❖耐火极限:建筑构件按时间—温度标准曲线进行耐火试验,从受到火的作用时起,至失去支持能力或完整性被破坏或失去隔火作用时止的时间(H)。

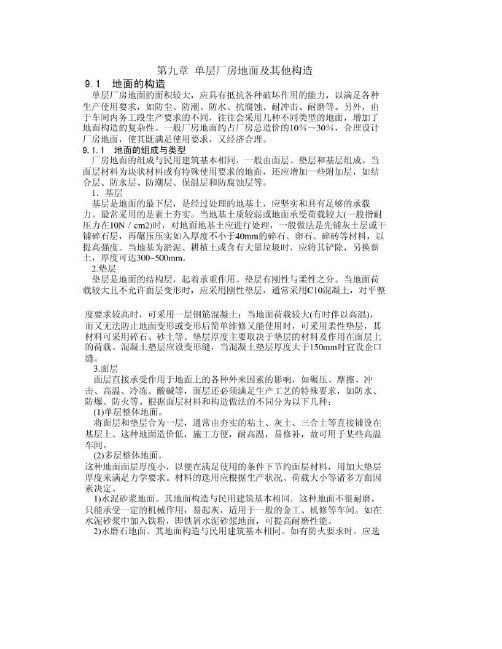

小结本章主要讲述工业建筑中单层厂房地面的构造及金属梯、走道板、隔断等构造做法，在学习过程中应注意以下内容； 1.厂房地面组成，即地层、基层和面层。
面层直接承受作用于地面上的各种外来因素如碾压、摩擦、冲击、高温、冷冻、酸碱等的影响，面层还必须满足生产工艺的特殊要求，如防水、防爆、防火等，面层又分为，单层整体地面、多层整体地面。
2.单层厂房地沟、交界缝的构造做法：在厂房建筑中，地沟是为了容纳各种管道如电缆、采暖、压缩空气蒸汽等管道而设置的。
地沟由底板、沟壁和盖板组成，常用的材料有砖和混凝土。
交界缝指厂房建筑中不同材料的地面交接处的处理由于缝两边材料的不同，接缝处易遭破坏，故需在构造上采用钢作护边，在边缘处预埋角钢作护边的措施。
3.金属梯的种类及做法。
金属梯包括作业平台梯、吊车梯、消防检修梯等。
4.走道板、隔断的构造做法。
走道板是为维修吊车轨道及检修吊车而设，走道板均沿吊车梁顶面铺设，其构造一般由支架、走道板及栏杆组成。
支架和栏杆均采用钢材，走道板所用材料有木板、钢板及钢筋混凝土板等。
隔断是因生产和使用的要求，在车间内分隔出不同的使用空间，隔断木板、砖砌墙、金属网、钢筋混凝土板、混合隔断等。
房屋建筑学讲义-李3第一篇民用建筑设计与构造第一章民用建筑设计1.1 民用建筑的产生和发展1.1.1 原始社会的建筑—巢居、穴居建筑；1.1.2 奴隶社会的建筑--古埃及建筑、古希腊、古罗马—石材，我国夏商周的土木建筑，西周以发展到四合院建筑；1.1.3 封建社会的建筑—宫殿、庄园、城堡建筑；1.1.4 欧洲资本主义萌芽时期的建筑—城市、宫殿、府邸、园林、公共建筑、宗教建筑等；1.1.5 西方国家近现代建筑；1.1.6 新中国成立后的建筑；1.1.7 当代建筑的发展。
1 掌握建筑构成三要素：建筑功能、工程技术、建筑形象的辩证关系。
2 防火、耐火。
3 建筑模数。
4 建筑（建筑物、构筑物）1.2建筑的构成要素建筑功能、工程技术、建筑形象1.2.1民用建筑的分类一、建筑分类建筑分类：生产性建筑、非生产性建筑生产性建筑：工业建筑、农业建筑非生产性建筑（民用建筑）：居住建筑、公共建筑二、民用建筑分类1 按使用功能分：①居住建筑：居住建筑包括住宅、公寓、宿舍等。
②公共建筑：如学校、图书馆等，共15类。
2 按规模大小分：①大量性建筑：如住宅、公寓、宿舍等。
②大型性建筑：如体育馆、大型火车站等。
3 按层数分类根据《民用建筑设计通则》GB 50352-2005，《高层民用建筑设计防火规范》GB 50045-95，《建筑设计防火规范》GB 50016-2006的规定：①居住建筑按层数分类低层建筑：1～3层。
多层建筑：3～6层。
7～9层为中高层、10～30层为高层；100m以上为超高层。
②公共建筑24m及以上为高层建筑。
补充1 建筑物的级别①30层以上为特级工程②16～29层超过50m的公共建筑为一级工程③16～29层的住宅建筑为二级工程④7～15层超过的建筑为三级工程⑤7层以下无电梯的住宅为四级工程⑥1～2层或单功能建筑为五级工程补充2建筑师的设计范围：①一级注册建筑师均可设计②二级注册建筑师可设计三级以下的建筑。

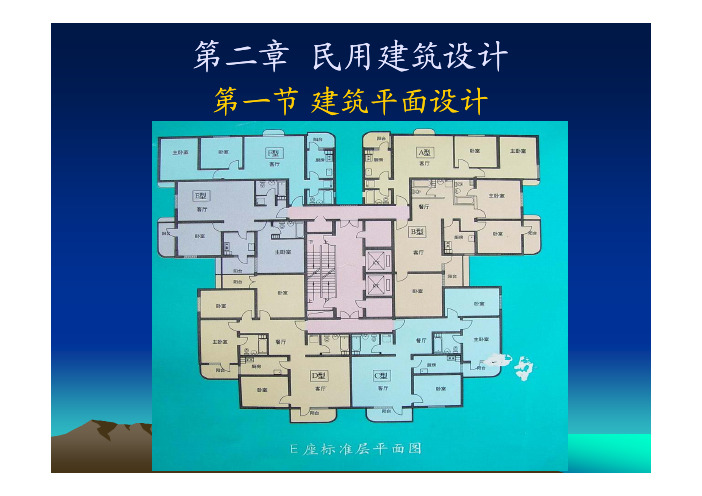

第二章民用建筑设计第一节建筑平面设计第一节建筑平面设计目的要求：民用建筑的平面的初步设计。
教学内容一、使用部分的平面设计999二、交通联系部分的平面设计三、建筑平面的组合设计建筑平面组成：（从组成剖面各部分面积的使用限性质来分析）使用房间使用部分辅助房间K 是衡量设计方案经济合理性的K= 主要经济技术指标之一使用面积：除交通面积和结构面积之外的所有空间净面积之和建筑面积：指外墙包围的（含外墙）各楼层面积总和建筑平面设计的内容••一、使用部分的平面设计1、使用房间的分类2、使用房间平面设计的要求（三）房间的门窗设置（1）房间的面积、形状和尺寸（1）使用房间的面积、形状和尺寸1、房间的面积1房间的面积影响房间面积大小的因素：C：经济条件（比如限价房）房间的形状2、房间的形状两套住宅套型平面图北京经济技术开发区实验学校宿舍楼平面图某体育馆一层平面图3、房间的尺寸例如：300mm为模数，办公楼、宿舍、旅馆等开间3.3~3.9m，住宅楼梯间2.7m举例：开间尺寸的确定例如，例如，床沿着开间方向布置：床沿着开间方向布置：床的长度，开间尺寸开间尺寸＝？＝？门的宽度，符合模数制要求？~4500开间墙的厚度墙的厚度，，适当的缝隙尺寸（门后床边）之和。
所以应为3300mm 4200（门后，床边）之和。
课下练习：房间的进深？（床、床头柜、衣柜、梳妆台）3300~360033003600进深举例：••卧室：•客厅：•洗手间：•厨房：举例：（二）辅助房间的设计••例：厨房、卫生间的布置（三）房间的门窗设置121.房间门的设置•宽度和数量2.房间中窗的设置•窗的面积•门的位置和开启方式•窗的位置11. 房间数量房间门的宽度与数量•-门的宽度与数量《建筑设计防火规范》（GB50016-2006 ）：2 2.房间中窗的面积根据•房间的使用要求•房间面积•当地日照情况33. 门窗的位置••设计原则：44. 门窗的开启方向•内开•外开二、交通联系部分的平面设计主要要求：••••–走道（过道、走廊）–楼梯、电梯、扶梯、坡道–门厅（一）走道（过道、走廊）1.布置方式：（一）走道（过道、走廊）2. 宽度：•••相关的无障碍设计规范也是重要的设计依据。
房屋建筑学讲义1. 引言房屋建筑学是建筑学的分支学科，研究房屋的设计、施工和维护。
在本讲义中，我们将介绍房屋建筑学的基本知识和原理，以帮助读者了解房屋建筑的各个方面。
2. 建筑设计2.1 房屋建筑设计的原则•功能性：建筑应具有满足人们日常生活需求的合理功能布局。
•美观性：建筑设计应注重形式美观和空间布局的协调。
•结构稳定性：建筑结构设计应保证房屋的安全和抗震性。
•可持续性：建筑设计应考虑环境保护和能源节约。
2.2 房屋建筑设计的过程•概念设计：根据业主需求确定建筑的整体概念和理念。
•方案设计：根据概念设计，进行空间布局和建筑形式的探索。
•施工图设计：根据方案设计，绘制建筑施工图纸，包括平面布置、立面和剖面等。
•施工准备：确定施工方法和材料，进行施工前的准备工作。
3. 建筑材料3.1 建筑材料的分类•木材：常用于房屋的框架结构和室内装饰。
•砖石：用于房屋墙体和结构的搭建。
•混凝土：主要用于房屋的结构和地基建设。
•钢材：用于房屋的结构支撑和梁柱构建。
3.2 建筑材料的选用•强度和稳定性：根据建筑设计的要求选择适合的材料。
•耐久性：材料应具有足够的耐久性，能够抵御各种自然环境的侵蚀。
•经济性：材料的选用应考虑成本和性能的平衡。
4. 建筑结构4.1 房屋结构形式•钢结构：用钢材搭建的房屋结构，可以灵活应用于各种建筑类型。
•混凝土结构：以混凝土为主要材料的房屋结构，可以满足大跨度和高层建筑的需求。
•木结构：主要用于小型房屋的结构，具有良好的可塑性和装饰性。
4.2 结构设计原则•荷载分析：根据房屋所承受的荷载类型和大小，进行结构的强度计算和设计。
•抗震设计：考虑地震对建筑的影响，采取相应的抗震措施。
•结构连接：确保结构各组成部分之间的连接牢固可靠。
5. 建筑施工5.1 建筑施工工艺•地基处理：确保建筑地基的承载能力和稳定性。
•结构施工：根据施工图纸进行房屋结构的搭建和连接。
•保温隔热：采取相应的隔热材料和技术，确保房屋的保温性能。
图2.25 走道及楼梯间空间的利用 1夹层空间的利用，见图2.22。
2房间上部空间的利用，见图2.23。
3结构空间的利用，见图2.24。
4楼梯间及走道的空间的利用，见图2.25。
小结 1.剖面设计包括房间剖面形状、层高、各部分高度和房屋层数的确定，建筑空间的组首与利用等内容。
2.建筑物层数的确定，要考虑使用功能、结构、材料和施工等要求，以及城市规划、基地环境、建筑防火、建筑经济等方面的影响。
3.选择房间的剖面形状，要考虑使用功能、结构类型、采光通风等影响因素。
多数房间选择矩形，是因为矩形的形状规整，使用方便，结构、施工、建筑工业化和建筑经济性寺要求均以矩形为宜。
4.建筑空间的组合，应根据使用性质和特点，将房间在垂直方向进行合理分区，对于不同类型的建筑应采取与其相适应的组合方式。
房屋建筑学讲义-李3第一篇民用建筑设计与构造第一章民用建筑设计1.1 民用建筑的产生和发展1.1.1 原始社会的建筑—巢居、穴居建筑；1.1.2 奴隶社会的建筑--古埃及建筑、古希腊、古罗马—石材，我国夏商周的土木建筑，西周以发展到四合院建筑；1.1.3 封建社会的建筑—宫殿、庄园、城堡建筑；1.1.4 欧洲资本主义萌芽时期的建筑—城市、宫殿、府邸、园林、公共建筑、宗教建筑等；1.1.5 西方国家近现代建筑；1.1.6 新中国成立后的建筑；1.1.7 当代建筑的发展。
1 掌握建筑构成三要素：建筑功能、工程技术、建筑形象的辩证关系。
2 防火、耐火。
3 建筑模数。
4 建筑（建筑物、构筑物）1.2建筑的构成要素建筑功能、工程技术、建筑形象1.2.1民用建筑的分类一、建筑分类建筑分类：生产性建筑、非生产性建筑生产性建筑：工业建筑、农业建筑非生产性建筑（民用建筑）：居住建筑、公共建筑二、民用建筑分类1 按使用功能分：①居住建筑：居住建筑包括住宅、公寓、宿舍等。
②公共建筑：如学校、图书馆等，共15类。
2 按规模大小分：①大量性建筑：如住宅、公寓、宿舍等。
②大型性建筑：如体育馆、大型火车站等。
3 按层数分类根据《民用建筑设计通则》GB 50352-2005，《高层民用建筑设计防火规范》GB 50045-95，《建筑设计防火规范》GB 50016-2006的规定：①居住建筑按层数分类低层建筑：1～3层。
多层建筑：3～6层。
7～9层为中高层、10～30层为高层；100m以上为超高层。
②公共建筑24m及以上为高层建筑。
补充1 建筑物的级别①30层以上为特级工程②16～29层超过50m的公共建筑为一级工程③16～29层的住宅建筑为二级工程④7～15层超过的建筑为三级工程⑤7层以下无电梯的住宅为四级工程⑥1～2层或单功能建筑为五级工程补充2建筑师的设计范围：①一级注册建筑师均可设计②二级注册建筑师可设计三级以下的建筑。
