Y12：无穷花水性工业防锈铁红底漆面漆应用手册

水性工业防腐漆的研制与应用张森发 ( 北京鑫瑞翔特种工程公司101200)摘要：介绍了水性工业防腐漆的工艺配方、主要技术指标及应用性能等。

关键词：工业防腐漆；水性涂料；应用0 前言溶剂型防腐漆含有大量有机溶剂，在生产与使用过程中不仅会给环境造成污染，而且由于其有毒、易燃易爆，在贮存运输中还存在安全上的隐患。

以水为介质的水性涂料可以解决溶剂型涂料的上述问题。

本文主要介绍了自制水性环氧酯铁红底漆、水性丙烯酸改性醇酸磁漆、水性环氧富锌底漆、水性环氧底面漆等的工艺配方、技术指标和应用性能等。

l 水性环氧酯铁红底漆工艺配方见表 1 。

表 1 水性环氧酯铁红底漆工艺配方水性环氧酯铁红底漆技术指标 ( 与溶剂型环氧酯底漆相比较 ) 见表 2o从表 2 可看出，水性环氧酯铁红底漆各项指标都达到溶剂型产品的水平，并且其耐盐水性、耐盐雾性等指标还优于溶剂型铁红底漆。

表 2 技术指标对比该产品属于单组分白干型漆，可用水作为稀释剂。

北京某单位已用于球罐内壁的防腐，解决了因为球罐内通风条件差，不能使用溶剂型防腐漆的难题。

该产品也能用于水泥表面，代替溶剂型环氧酯铁红地板漆，并且基材表面潮湿也不影响施工。

2 水性丙烯酸改性醇酸磁漆工艺配方见表 3 。

表 3 水性丙烯酸改性醇酸磁漆配方产品主要技术指标见表 4表 4 水性丙烯酸改性醇酸磁漆技术指标该产品可在室内外使用，使用温度范围为一 20 ～ 120 ℃。

我们曾将钢板经表面处理后，先涂 2 道水性环氧酯铁红底漆，再涂 2 道水性丙烯酸改性醇酸磁漆，经过一年以上的曝晒、雨淋、冷冻等各种大气老化的考验，漆膜仍完好，不起泡、不生锈。

水性丙烯酸改性醇酸磁漆属于单组分产品，使用方便，基本可代替溶剂型醇酸磁漆的一切用途。

不仅其防腐性能良好，并且漆膜可做成各种颜色，具有较好的装饰功能。

它也可直接用于水泥、木材等非金属材料，并且基材潮湿也不影响施工。

无论是工矿企业等单位的防腐，或者是民用建筑、商品房的防锈与装饰都能使用，应用范围非常广。

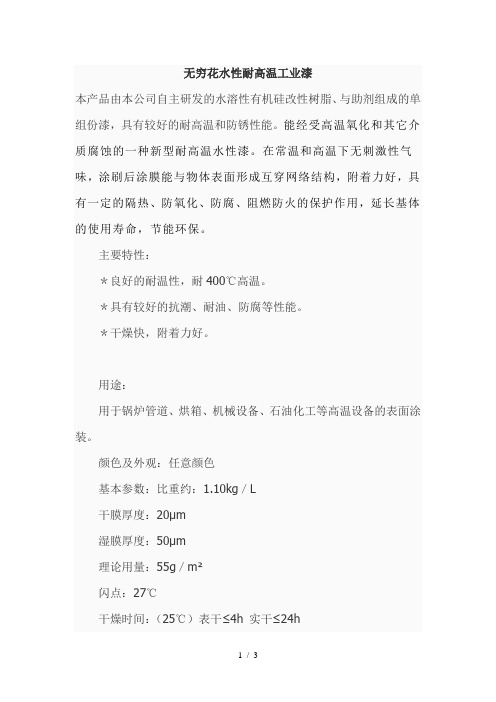

无穷花水性耐高温工业漆本产品由本公司自主研发的水溶性有机硅改性树脂、与助剂组成的单组份漆，具有较好的耐高温和防锈性能。

能经受高温氧化和其它介质腐蚀的一种新型耐高温水性漆。

在常温和高温下无刺激性气味，涂刷后涂膜能与物体表面形成互穿网络结构，附着力好，具有一定的隔热、防氧化、防腐、阻燃防火的保护作用，延长基体的使用寿命，节能环保。

主要特性：＊良好的耐温性，耐400℃高温。

＊具有较好的抗潮、耐油、防腐等性能。

＊干燥快，附着力好。

用途：用于锅炉管道、烘箱、机械设备、石油化工等高温设备的表面涂装。

颜色及外观：任意颜色基本参数：比重约：1.10kg／L干膜厚度：20μm湿膜厚度：50μm理论用量：55g／m²闪点：27℃干燥时间：（25℃）表干≤4h 实干≤24h建议涂装道数：建议刷涂或滚涂2道以上。

表面处理：＊涂有底漆的表面必须干燥。

＊除净所有的油污、杂物、涂膜上无水份凝聚。

＊皮钢材表面喷砂处理到Sa21／2级，并用压缩空气吹去表面尘土。

底材温度：＊底材温度须高于露点以上3℃涂装施工：＊无气喷涂：建议加水5—10%稀释喷嘴口径0.2〜0.3mm喷出压力10-15Mpa（约100-150kg／cm²）＊空气喷涂：建议加水5—10%稀释喷嘴口径1.5〜2.0mm喷出压力0.3-0.4Mpa（约3-4kg／cm²）＊滚涂、刷涂：稀释量5-15％（以油漆重量计）＊清洗剂：水＊涂履和使用本产品的一切工作都必须根据各种有关的国家卫生、安全和环保标准与法规进行。

＊如果对本产品是否适用有怀疑，请向本公司技术服务部门查询详情。

包装：桶装20kg贮存及运输：1、本产品在25的温度条件下有效贮存期为12个月，超期经检验合格仍可使用。

2、本产品存放时应通风、干燥，防止日光直射，并远离热源。

3、本产品运输时，应防止雨淋，日光曝晒，并应符合运输部门的要求。

如有其他疑问，请登陆本公司网站或拨打我们的技术服务热线。

无穷花水性环氧地坪漆施工作业指引书：一、产品特性：该产品为双组份水性固化涂料，具有良好旳耐水、耐油、耐酸和耐碱、耐盐雾腐蚀等化学特性。

同步具有优良旳旳耐磨性、耐冲击性、耐洗刷性和环保性。

可满足现代工业地坪旳需要，并具有溶剂型环氧地坪涂料所不具有旳长处，例如施工工具易清洗、施工过程无污染等特性。

二、施工程序：1、地面解决：彻底清理表面旳浮尘、油污及其他杂质，然后用吸尘器进行最后清理，将基材表面旳灰尘所有清理干净。

2、伸缩缝旳修补：将伸缩缝旳灰尘和杂质所有清理干净后，再用无穷花水性双组份弹性腻子进行缝隙修补直至补满为止。

也可以采用多种弹性聚氨脂胶进行灌封解决，如对伸缩缝无特殊规定，也可用玻璃胶进行解决。

3、封闭底漆旳施工：检查地面，采用无穷花水性底漆和固化剂配合，配比比例为3：1，施工措施：将底漆和固化剂分别按上述规定计量后，混合搅拌均匀后进行刮涂或滚涂施工，如遇到疏松地面，需要进行两遍以上封闭施工。

4、水性环氧腻子层：检查地面，用水性环氧腻子作为增强层，采用我司旳底漆和固化剂和42.5一般硅酸盐水泥（白水泥也可以）配合，配比为：底漆：固化剂：水泥：水=200：60：1000：240~300，施工措施：将白水泥称量好后，加入清水搅拌；将底漆和固化剂分别按上述规定计量后，混合搅拌均匀后，再倒入已计量好旳水泥中搅拌均匀，根据天气状况和施工规定可合适加清水搅拌均匀后施工。

一般需要进行两次批刮，控制1公斤材料刮4个平方，以获得均匀致密旳表面。

通过20小时干燥后，可采用喷涂机进行增强层旳喷涂，用量为每平方米2公斤左右。

5、面漆旳施工：混凝土层经检查干燥后，养护24小时后便可进行面漆旳涂装。

按2：1旳比例将面漆与固化剂混合均匀后便可涂装。

推荐先刮涂施工一遍，再滚涂或喷涂一遍。

如施工过程中涂料较粘，可加适量清水，配好旳漆应在2小时内用完。

春冬季施工时需要熟化30分钟后再施工，以保证施工效果，建议采用喷涂，喷涂次数2-3次。

无穷花水性防锈金属漆详解一、水性防锈金属漆无穷花水性金属面漆是韩国水性漆专家和我公司吸收国内外水性防腐面漆之精华共同研究开发的水性漆新型品种.本产品采用新一代离子稳定型自乳化“核壳”结构水性树脂、有关填料和助剂，聚交联型、反应型、乳化型三者为一的独特配方和工艺，科学的采用自乳化为主，兼顾交联、反应型为辅的设计方案。

精选超细度的无机、无毒颜料经科学配料，严格调制而成.，使新一代水性防腐面漆给祖国防腐蚀涂装事业增添了更新换代的最佳产品。

产品特点:1.先进的工艺配方、科学的设计方案：以水为稀释剂，无毒无味、无污染、无三废，不燃不爆，确保了环境保护和消防安全，保障了劳动者的身体健康。

2.坚韧漆膜性能优异：具有硬度高、耐划伤、附着力强，耐盐雾、耐酸碱、耐水、耐油、抗紫外光、耐老化、抗低温、耐湿热，具有超强的漆膜柔韧性。

3.增效节能降低成本：该产品以水为稀释剂，操作简单，该产品利用率100%，可大大提高工效，单位涂装成本极低。

表面要求：涂装前应检查被涂件表面底漆是否彻底干燥，底漆表面是否粘有油污灰砂等污物，被涂饰面不可有损伤，必须清除油污灰砂，底表面平整无损的条件下方可进行施工。

搅拌稀释：应将漆浆充分搅拌均匀，如遇粘度过大，可适量加自来水稀释。

施工环境：1、自然干燥：应选择晴天施工。

环境温度5—40℃，相对环境湿度80%以下为佳，不适宜在3℃以下环境湿度大于80%条件下涂装，涂装后的漆膜4小时内应避免雨淋或用水冲洗。

2、烘干线：为加速漆膜干燥，可进行烘干，烘烤温度不低于40℃，烘干时间不少于20分钟。

施工方法：本产品适用刷涂、喷涂、浸涂。

涂装工具：在施工过程中，必须单独使用涂装工具，不得和其它油性漆或器具混用，用后用自来水清洗干净，以备反复使用。

产品包装：本产品采用印铁马口铁和塑料桶包装，规格有20kg、100kg。

产品运输：产品为水性、无毒、无味、不燃不爆、符合《非危险品规则》。

产品贮存：本产品应存放在阴凉通风的库房中，贮存温度最低不能低于0℃，故北方地区冬季应存放在暖房中，避免冻结。

Storageand Handling 贮存与管理Storage 贮存 Store in cool and dry conditions (5-40℃) 贮存于5-40℃de 阴凉干燥处Pack size 包装规格 A;20Kg in 20 liter container 甲:20公斤装于20公升容器中B:5Kg in 5liter container 乙:5公斤装于5公升容器中C:50Kg in 20 liter container 丙:50公斤装于20公升容器中Flash Point 闪点 No 无Intended Uses用途作为水性漆配套的底漆，用于轻度至严重腐蚀环境下的钢结构表面，如船舶、集装箱、海上平台、码头等海洋设施、石油化工管道与储罐、冶金、电力等行业中钢铁构件的防锈与防腐。

As a water-miscible primer, it is widely used for the surface of steel structure, for example, it is widely used for ship, container the platform of the sea , wharf and the oil tubing system, oil tank as metallurgy , Electric power, etc…… steel structure as the anticorrosive coat.Product Information 产品简介灰色无光，水性三组份环氧富锌底漆，采用鳞片状锌粉，干膜含量大于80%，可能形成坚韧的防锈漆膜，对局部被损部位，可提供良好的阴极保护。

以水为分散介质，不然不爆，可用水稀释和清洗涂装用具，施工过程无污染，具有安全环保特性。

Grey, dark, three packages water-miscible epoxy zinc primer, it is containing scale-like zinc powder, the coating of zinc in the film is more than 80%, it can be made into a firm and persistent film, it can protect the site which is broken.It is dispersed by water. Resist fire and burst, can be diluted or cleaned by water, No pollution, safety and environmental protection.Application details 产品数据V olume Solids 固体份≥60%Dry Flm Thickness干膜厚度70 microns equivalent to117 microns of wet film70微米相当于117微米湿膜厚Theoretical Coverage 理论涂布率 3.01m2 /Kg 3.01平方米/公斤Practical Coverage 实际涂布率Allow appropriate loss 允许适量损耗VOC挥发性有机化合物含量≤10g/L≤10克/升Storage and Handling 施工详述Mix Radio 混合比A : B：C=4:1:24(by weight) 甲（漆料）:乙（固化剂）:丙（锌粉）=4:1：24Method of Application 施工方法Airless Spray 无空气喷涂 Recommended 推荐采用Brush or Roller 涂刷或辊涂 Recommended 推荐采用Conwentional Spray 传统喷涂 Not Recommended 不推荐采用Thinner 稀释剂清洁淡水(Clean water)Cleaner 油漆设备清洗剂清洁淡水(Clean water)Pot Life 使用期 20℃-3h (小时)Storage 贮存期 One year 一年Drying time干燥时间SubstrateTemperature底材温度Touch Dry表干（min）Hard Dry硬干(H）Over coating Interval覆涂间隔Mix最短Max最长25℃≤ 30 ≤12 3hours 小Not limit 不限水性环氧富锌底漆用途和使用说明Specific Gravity 比重Approx 2.85Kg/L 大约2.85公斤/公升Specification and Surface preparation 技术要求及表面处理Clean and remove grease with proper solvents, Blast clean to Swedish Standard Sa2.5 or rust removed with power tool to St3, the roughness is 40-70 micronsBecause the edge and quarter is easy to be rust in regard to water miscible paint, the edge and the quarter must be smoothed and painted in advance.用适当的清洁剂清除油脂，喷砂至Sa2.5级或动力工具除锈达St3，粗糙度40-70微米，并保持表面清洁干燥。

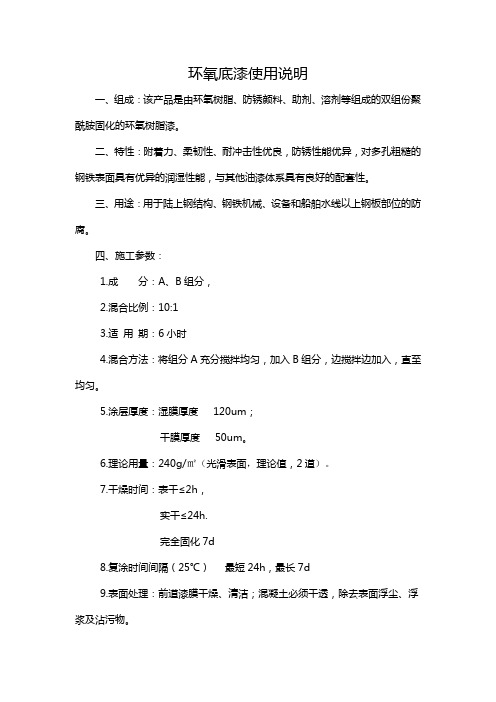

环氧底漆使用说明一、组成：该产品是由环氧树脂、防锈颜料、助剂、溶剂等组成的双组份聚酰胺固化的环氧树脂漆。

二、特性：附着力、柔韧性、耐冲击性优良，防锈性能优异，对多孔粗糙的钢铁表面具有优异的润湿性能，与其他油漆体系具有良好的配套性。

三、用途：用于陆上钢结构、钢铁机械、设备和船舶水线以上钢板部位的防腐。

四、施工参数：1.成分：A、B组分，2.混合比例：10:13.适用期：6小时4.混合方法：将组分A充分搅拌均匀，加入B组分，边搅拌边加入，直至均匀。

5.涂层厚度：湿膜厚度120um；干膜厚度50um。

6.理论用量：240g/㎡（光滑表面，理论值，2道）。

7.干燥时间：表干≤2h，实干≤24h.完全固化7d8.复涂时间间隔（25℃）最短24h，最长7d9.表面处理：前道漆膜干燥、清洁；混凝土必须干透，除去表面浮尘、浮浆及沾污物。

10.底材温度必须高于露点3℃以上。

五、前道配套涂料：环氧富锌底漆（或直接涂在除锈达到Sa2.5级的钢铁表面上）六、后道配套涂料：环氧类、氯化橡胶类、聚氨酯类面漆。

七、表面处理：1.有氧化皮类钢材：喷砂处理至Sa2.5级，在不能喷砂处理的地方应机械打磨或化学处理至除去所有的浮锈。

2.无氧化皮钢材：喷砂处理至Sa2级。

5级或风动或电动工具打磨至St3级。

3.涂有车间底漆的钢材：轻扫喷砂或风动二次除锈至St3级。

4.除锈后的钢材表面不得用手摸，应尽快涂装，间隔不得超过2个小时，在涂装前若发现污染或返锈，应重新处理达到除锈等级。

八、涂装方法：1.无气喷涂设备需采用BD42S-195双组份专用设备进行涂装稀释剂环氧漆稀释剂稀释量0-5%（以油漆重量计）喷嘴口径0.4-0.5mm喷涂压力15-25MPa（约150-250kg/㎡）2.空气喷涂稀释剂环氧漆稀释剂稀释量0-10%（以油漆重量计）喷嘴口径2-3mm喷涂压力0.3-0.6MPa（约3-6kg/㎡）3.刷涂稀释剂环氧漆稀释剂稀释量0-3%（以油漆重量计）九、运输与贮存：1、产品在运输时，应防止雨淋、日光暴晒，避免碰撞，并应符合交通部门的有关规定。

环保水性漆：顾名思义，水性漆是以水作为溶剂，以水性树脂作为主要成分的漆。

不含有机溶剂，不含苯、甲苯、二甲苯、甲醛、游离TDI不含有毒重金属，无毒无刺激气味，对人体无害，不污染环境，漆膜丰满、晶莹透亮、柔韧性好，并且具有耐水、耐磨、耐老化、耐黄变、干燥快、使用方便等特点。

现在：木器、金属、塑料、玻璃、建筑等多种材质上已有广泛的应用。

无穷花水性漆：无穷花水性漆品牌创立于1998年，以韩国国花“无穷花”命名，寓意为“永远绽放、永不凋落、无穷无尽”。

无穷花所有的产品全部水性化，就是以水为稀释剂，无毒无味绿色环保，不含重金属及有害挥发物，对人体健康及环境不会造成伤害，是目前国际上最为环保的产品，也是未来的发展方向，“无穷花”十多年来凭借稳定的产品质量，先进的技术引领着国内水性涂料行业的发展，“无穷花”已成为高品质、绿色环保产品的代名词。

无穷花金属表面处理剂一、产品简介：本产品是我公司自主研发的高新技术产品，由水性钝化剂，锈转化剂、进口特种助剂及去离子水精制而成。

配方独特，可用水稀释。

具有带锈除锈功能，并能清除金属表面油污及锈层，使金属表面生成致密的磷化膜结晶，耐腐蚀，具有极强的附着力，与防锈底漆、面漆能极好的结合，使底漆、面漆的附着力更强，性能优异，无毒无味。

工艺为刷涂、喷淋、浸泡等多种方法。

二、产品特性：1、以水为分散介质，环保性能优秀，不燃不爆、无污染；不含甲苯、乙苯、二甲苯等苯系物，无刺激性气味，对人体无毒害；2、使用简单方便，可在常温下以浸涂、喷淋、刷涂等多种方法。

3、具有优良的施工性能，基材表面没处理干净的锈转化成有用的钝化膜更有利于防锈涂装操作。

涂刷本产品后可直接涂刷防锈底漆或面漆4、提高基材的附着力，使面漆与基材结合的更牢固不易脱落。

5、使用过程中对金属本身无任何腐蚀，处理后的工件不需再用清水清洗，待表面干燥后可直接进行下一步工序。

三、使用范围：该产品广泛用于汽车、石油、化工、机械等行业钢铁基材防锈。

Storageand Handling 贮存与管理Storage 贮存 Store in cool and dry conditions 贮存于阴凉干燥处Pack size 包装规格 A;25Kg in 20 liter container 甲:25公斤装于20公升容器中 B:2.5Kg in 4 liter container 乙:2.5公斤装于4公升容器中Flash Point 闪点≥38℃高于38℃Specific Gravity 比重Approx 1.3Kg/L 约1.3公斤/公升Intended Uses用途良好的附着力和防锈性能,耐水,耐酸,适用于钢结构或水泥底材打底之用Excellent adhesion and anti corrosive effect. Also with water and acid resistance. Suited for painting the surface of steel structure or concrete as primerProduct Information 产品简介高性能,双组分,铁红色High - performance. Twopackges, Iron redApplication details 产品数据V olume Solids 固体份≥55%Dry Flm Thickness干膜厚度40microns 40微米Theoretical Coverage 理论涂布率10.5m2 /Kg 10.5平方米/公斤Practical Coverage 实际涂布率Allow appropriate loss 允许适量损耗Storage and Handling 施工详述Mix Radio 混合比 A : B=10:1(by weight) 甲:乙=10:1Method of Application 施工方法Airless Spray 无空气喷涂 Recommended 推荐采用Brush or Roller 涂刷或辊涂 Recommended 推荐采用Conwentional Spray 传统喷涂 Adoptable 适用Thinner 稀释剂 SC003Cleaner 油漆设备清洗剂 SC003Pot Life 使用期 5℃:12h 23℃:2.5h 35℃:3h Storage 贮存期 One year 一年Drying time干燥时间SubstrateTemperature底材温度Touch Dry表干（h）Hard Dry硬干(h）Over coating Interval覆涂间隔Min最短Max最长5℃ 2 24 12hours 小时14days (天)环氧铁红底漆的使用说明Specification and Surface preparation 技术要求及表面处The steel surface: Blast clean to Swedish Standard SIS055900 Sa2.5 or rust-removed manually or with power tool to St3.钢材表面：喷砂处理至瑞典标准Sa2.5 级或动力工具除锈至St3级Limitations 限制This product can not fully cure below 5℃, So the substrate temperature should be maintained above 10℃for good effect.本产品在5℃以下无法充分固化，因此为了良好效果，底材温度应在10℃以上Safety Precautions 安全措施This product should be used in painting area by perfessional operators. When painting , please refer to Product Data Sheet and MSDS. Consult our company if consumers could not completely understand the precautions for safety and health when applying this product.This product is a kind of solvent-based paint .Inorder to avoid danger or accident, minimal safety precautions,as follow , should be down .The paint contains volatile solvent and is flammable . So must keep away from sparks and open flames.No smoking at applacation site ,Effective precautions (such as using explosion-proof electrical equipments. No static electricity accumulation or metal collision etc) also should be done so as to avoid producting sparks .Flash point of paint , mentioned above on product Data sheet, is the lowest temperature at which mixture of the volatile materails of paint can ignite or explode with air. Enough ventilation is necessary at application site. In order to remove any danger of explosion, must keep the ratio of gas to air is less than 10%, the minimum explosive limit in general, Therefore, 200m3 of ventilation quantuty per 1Kg solvent (according to the solvent ) is necessary.Product skin and eyes, and avoid touching with paints (Recommend to wear working clothes, gloves,eye protection, face masks barrier cream and so on ). Kif paint gets in touch with skin , wass fully with large amount of fresh water and soap or appropriate commercial cleaner. In case of eyes being contaminated, rinse with fresh water for 10min at least and give medical treatment immediately. Recommend face guard with ventilation pipe for the sake of no absorption of paint fog and harmful solvent gas, especially in bad ventilation.Handle empty containers with care and do not bring about environmental contamination.NOTICE: If consumers have not taken effective safety precautions(Refer to the specfications), our company will NOTbe responsible for any accident.本产品由专业人缘在工业场所使用,使用时请参照本说明书及健康安全手册,如客户在使用本产品前,未能仔细了解有关产品的健康安全知识,请与本公司联系.该涂料为溶剂型涂料,为避免事故或危险发生,应采取最低限度的安全措施如下:此涂料为易燃物,并含有挥发性易燃溶剂,,故必须远离火星和明火,严禁在作业场所吸烟,并采取有效措施,防止火星产生(如采用防爆电器设备,杜绝静电积累,避免金属撞击等)本产品说明书中所列涂料及溶剂的闪点是引起燃烧的最低温度. 施工场所应尽量进行通风良好,为消除使用过程中的爆炸隐患,应保证足够的通风量以维持气体/空气比例不超过最低爆炸极限的10%,通常每千克溶剂需要200立方米通风量,(与溶剂种类相关)就能维持最低爆炸极限10%的工作环境.采取有效措施以防止皮肤和眼睛与涂料接触(如使用工作服,手套,护目镜,面罩及涂防护油等)如产品不慎接触到皮肤,应用温水及肥皂或适当的工业清洁剂彻底清洗,如眼睛受到污染,用清水冲洗至少10分钟,并立即就医.建议佩戴通风面罩以避免吸入漆雾和有害溶剂气体,尤其在通风不良环境下施工时,细心处理旧漆桶以免污染环境.责任声明: 对于未按本公司要求采取有效安全措施儿引起的安全事故,本公司不负任何责任.。

水性涂料使用说明书凡是用水作溶剂或者作分散介质的涂料，都可称为水性涂料。

依据涂料中粘合剂类别,水性涂料被分为两大类：天然物质或矿物质（如硅酸钾）的天然水性涂料和人工合成树脂（如丙烯酸树脂）的石油化工水性涂料。

本文仅对人工合成树脂类的水性涂料进行阐述。

水性涂料包括水溶性涂料、水稀释性涂料、水分散性涂料（乳胶涂料）3种。

水溶性涂料是以水溶性树脂为成膜物，以聚乙烯醇及其各种改性物为代表，除此之外还有水溶醇酸树脂、水溶环氧树脂及无机高分子水性树脂等。

一、水性涂料简介水稀释性涂料是指后乳化乳液为成膜物配制的涂料，使溶剂型树脂溶在有机溶剂中，然后在乳化剂的帮助下靠强烈的机械搅拌使树脂分散在水中形成乳液，称为后乳化乳液，制成的涂料在施工中可用水来稀释。

水分散涂料主要是指以合成树脂乳液为成膜物配制的涂料。

乳液是指在乳化剂存在下，在机械搅拌的过程中，不饱和乙烯基单体在一定温度条件下聚合而成的小粒子团分散在水中组成的分散乳液。

将水溶性树脂中加入少许乳液配制的涂料不能称为乳胶涂料。

严格来讲水稀释涂料也不能称为乳胶涂料，但习惯上也将其归类为乳胶涂料。

顾名思义，水性漆是以水作为介质的漆。

如我们所有的内外墙涂料、金属漆、汽车漆等都有相应的水性漆产品。

可见水性漆在很多行业已有广泛的应用。

二、水性涂料说明书水性涂料具有优异的不粘性及耐用性，但其施工的步骤也非常严格，所以使用时必须作充分的阅读及了解1、素材的处理：先将素材（铝或不锈钢）用（360℃×30分钟~380℃×10分钟）空烧或溶剂清洗进行第一步的脱脂，第二步为表面粗糙化，可用刚玉砂80#~100#，压力0.4~0.6mpa,砂的厚度为:(2.0~3.5)μm2、底层涂料的喷涂：底层涂料用前必须充分滚动120转/分钟,不少于2小时/次滚动,每周不少于一次,将处理好的素材（必须为干净、干燥、无任何油脂、污染，严禁用手触摸砂表面，否则将严重影响附着力，更甚会导致脱皮）平放，用（1.0~1.5）mmФ喷枪压力调到(0.2~0.3)mpa距离(20~30)cm,直接喷涂,用(120-150)℃×(5-8)分钟,表干后的涂膜厚为(10~15)μm3、表层涂料的喷涂μm：同样面层涂料使用前也必须用慢速度滚动100转/分钟,3小时/次,必须要充分搅拌均匀,将已涂装好底层的工件冷却到常温后即可进行面层的施工(表面应该为绝对干净,未受任何污染)用(1.0~1.5)mmФ的喷枪喷嘴,压力调到(0.2~0.3)mpa,距离(20~30)cm,用120℃×5分钟先干燥后用380℃×30分钟进行烧结,烧结后的总涂膜为(20~23)μm。
