CAD2010模拟考题

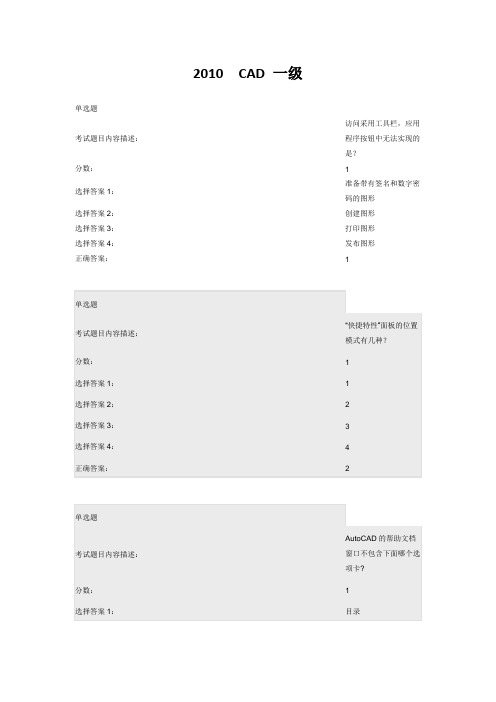

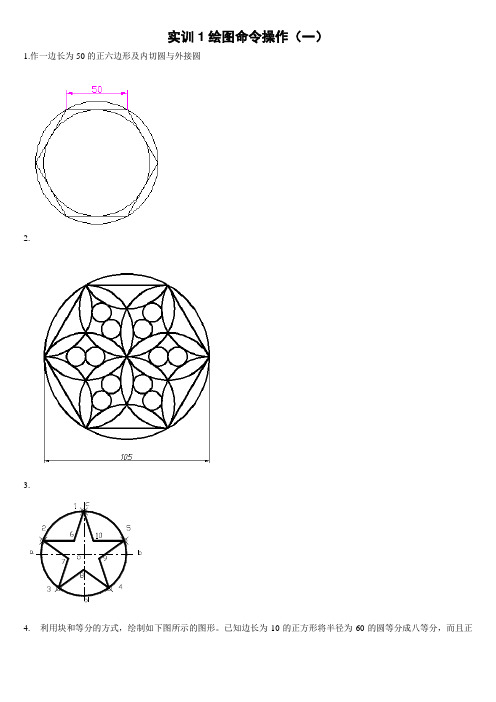

实训1绘图命令操作（一）1.作一边长为50的正六边形及内切圆与外接圆2.3.4.利用块和等分的方式，绘制如下图所示的图形。

已知边长为10的正方形将半径为60的圆等分成八等分，而且正方形的中心点落在圆周上。

6.按所给尺寸完成图形的绘制：2．已知圆A，圆心为（45.5，150），半径为24；圆B，圆心为（130，150），半径为35，作圆A、B两条外公切线。

3．以O（130，145）为圆心作一半径为50的圆，过点A（30，145）分别作出切线AB和AC。

另作一圆分别相切于AB 和AC，半径为20。

4．①过点A（45，55）和点B（130，195）作一条直线，过点A作直线AC。

已知AB=AC，∠BAC=45°，C点在B点下方。

②过点B和点C作一圆分别相切于直线AB和AC。

5．过点A（115、210）、B（45、150）、C（150，105）作三角形，作出三角形三个角的角平分线（Bisect）查出三条角平分线交点的坐标。

8. 利用“多段线”命令绘制如下图所示的腰圆形图形。

9. 利用“多段线”命令绘制如下图所示的图形。

已知B点和D点处的线宽均为20，圆弧DE和圆弧DF均为半径为30的半圆。

二、依题意完成下列图形：1．过点A（40，105）、B（165，190）两点作一矩形，以矩形的中心点为中心，以矩形的两边长为长短轴作一椭圆。

2．作出ABCDE多段线。

已知A点坐标为（30，175），E 点坐标为（130，120），A、B、C、D四点在同一水平线上，线段AB线宽为0，长度为40，线段BC长度为30，B点线宽为40，C点线宽为0，线段CD长度为30，D点线宽为20，弧DE的宽度为20，线段CD在D点与弧DE相切。

3．以点（100，150）为中心，作一边长为40的正方形，在该正方形的外边作两个正方形，外边的正方形四边的中点是里边的正方形的四个顶点。

4.以点（100，155）为圆心作半径为20的圆，再作一半径为60的同心圆。

1．在视图管理器中已经创建的模型视图，不可以进行的操作是哪个？A 置为当前B 编辑边界C 删除D 隐藏2.若定义属性时模式选项设定为不可见，在将含有该属性的块插入图形后，将系统变量ATTMODE的值修改为2后仍不可见，则应该A 将ATTMODE的值改为0 B将A TTMODE的值改为1C输入“重画”命令D输入“重生成”命令3.对于关联标注，下面说法错误的是?A 关联标注是当与其关联的几何对象被修改时，标注将自动调整其位置、方向和测量值B布局中的标注可以与模型空间中的对象相关联C标注变量DIMASSOC设置为1时是无关联标注，其标注在其测量的几何对象呗修改时不发生改变D如果标注只有一头与几何对象关联，该标注被认为是非关联的4.在AUTOCAD标注形位公差的时候，一个位置公差后面最多可以有几个基准？A1 B 2 C 3 D 无限制5.平面视图的视点不可以更改为？A 当前UCSB 以前保存的UCSC 以前保存的WCSD 新建视口6.通过对象“特性”不能修改圆弧的？A 半径B弧长和面积C 圆心D 起点角度和端点角度7自动保存文件临时指定名称格式为filename-a-b-nnnn,sv$,其中的b表示A 图形文件名B是在同一AutoCAD任务中打开同一图形文件的实例次数C在不同AutoCAD任务中打开同一图形实例的次数DAutoCAD随即生成的数字8 通过菜单“插入>OLE对象”可以？A 只能插入已经创建好的文件B 只能插入新建的文件C插入一个word文档 D 插入一个IP地址9、选择哪种打印范围，对于“模型”选项卡打印当前视口中的视图，对于“布局”选项卡打印当前图纸空间中的视图？A显示B布局C图形界限D窗口10、若希望选定的对象重新显示并覆盖整个绘图区域，可以在“视图/缩放”字菜单中选择哪个选项？A窗口B 范围C动态D对象11、关于3DDWF，下列说法错误的是？A使用EXPORT或3DDWF命令可以发布单个三维DWF文件B使用PUBLISH命令一次发布多个三维DWF文件C三维DWF可以发布三维模型的材质D发布三维DWF文件时，所有的图形内容都可以在DWFViewer中显示12、用缩放命令“Scale”缩放对象时，说法正确的是？A必须制定缩放倍数B可以不指定缩放基点C必须使用参考方式D可以在三维空间缩放对象13、外部参照具有很多特点，但不包括？A将参照图形链接到当前图形，打开或重载外部参照时，对参照图形所作的任何修改ianshi 在当前图形中B 一个图形可以作为外部参照同时附着到多个图形中C 不可以对参照进行修剪D可以将多个图形作为参照图形附着到单个图形14、不可以编辑标注约束的是？A名称B值C表达式D文字大小15、用“图层”工具栏中的图层列表不能进行下列操作？A冻结层B改变层的颜色C把锁定的层解锁D将某一层置为当前层16、以下从图纸集的“视图列表”选项卡中删除图纸视图的方法，说法错误的是？A对于将整个图形从“资源图形”选项卡拖到图纸中的图纸视图，删除视口即可B对于将模型空间的命名视图从“资源图形”选项卡拖到图纸中的图纸视图，删除视口即可C在布局中建立一个视口，并根据该视口创建一命名视图，删除视口即可D以上做法均不正确17、AutoCAD2006中，ID命令的作用是什么？A检查一个元素的数据库号B测量一个元素的所有信息C测量一个元素的图层、线型、颜色信息D测量一个点的坐标18、如果要修改标注样式中的设置，则图形中的什么将自动使用更新后的样式？A当前选择的尺寸标注B当前图层上的所有标注C除了当前选择外的所有标注D使用修改样式的所有标注19、有时定义的块插入到其他图形文件中时，图块的颜色、线型等特性随插入的图层而变化，有时又不变化，如何定义随插入的图层而变化的图块？A把定义块的源对象的颜色、线型等属性设置为ByLayer（随层）B·········································ByBlock(随块) C··················图层都设置为0层D········································ByLayer（随层）且都放在0层上20、在设计中心“搜索”对话框中，对于图形系统提供的特性搜索字段不包括？A标题B主题C作者D类别21、“绘图仪器配置编辑器”的“端口”选项卡制定的端口是？A网络端口B串口C并口D以上都是22、图纸集管理器包括几个选项卡？A2个B3个C4个D以上皆不正确23、下列关于状态栏叙述错误的是？A在AutoCAD2007中，状态栏中新增加“清除屏幕”按钮功能B状态栏会显示光标所在的位置坐标信息C通过状态栏上“锁定”按钮可以锁定“工具栏”和“窗口”D状态栏的位置可以移动24、关于布局，下列哪种说法是不正确的？A在图纸空间仅可设置一个布局B图纸空间可以设置多个布局，每个布局与输出的一张图样相对应C在图纸空间可建立浮动视口D一个模型空间与一个图纸空间对应25、图层名字最长为多少个字符？A255B254C10D用户任意26、在布局空间进行打印输出，下列哪个选项不包含在打印范围中？A窗口B范围C布局D图形界限27、在AutoCAD系统中，不能做透明命令使用的是？A.DISTB.PANC.SNAPD.REGEN28、关于对象编组说法错误的是？A编组中可以包含编组B选择编组中的一个对象将必定选择整个编组C编组中的成员对象被删除后，编组不会消失D编组分解后，各图形对象仍然存在29、如果一个插入的光栅图像被卸载那么以下说法错误的是？A光栅图像和边界都不显示B不能显示或打印已经卸载的图像C光栅图像并不从图形中删除D可以使用重载来加载光栅图像的最新版本30、使用“定数等分”命令将下列对象五等分，在哪个对象上产生的点最多？A直线B园C圆弧D三维样条曲线31、下列有关于AutoCAD“临时文件”的叙述正确的是？A临时文件在图形正常关闭时仍然保留B临时文件扩展名为“.ac$”C临时文件可以直接运用AutoCAD打开D当出现程序故障或电压故障时，会删除临时文件32、在“打印样式表编辑器”中删除某种打印样式时，说法正确的是？A可以从包含转换表的命令打印样式列表中删除打印样式B可以从颜色相关打印样式中删除打印样式C被指定了这种打印样式的对象将保留打印样式指定，但以“普通”样式打印D A和C33、使用Wblock命令存储块时，默认的文件名是？A跟上次定义的块名称相同B新块.dwgC旧块.dwgD需要自己定义文件夹名34、当前图形有四个图层0、A1,A2,A3,如果A3为当前层，同时0,A1,A2,A3都处于打开状态，并且都没有冻结，下面哪句话是正确的？A只有A3层上的对象是可见的B只有0，A3层上的对象是可见的C四个层上的所有对象都是可见的D任何时候只有一个层上的对象是可见的35、一下关于对象链接与嵌入（OLE）的说法，哪个是正确的？A,OLE是AutoCAD特有的功能B,OLE是AutoCAD2006特有的功能C，OLE 是WINDOWS版的AutoCAD特有的功能D,OLE是windows应用程序特有的功能36、在当前图形环境下，下列哪个不是正确的插入另一图形的方式？A下拉菜单“插入/块（B）”B命令行中键入“INSERT”C在“设计中心”的内容区域中将选定的图形文件拖放到当前图形环境D·········································按CTRL键拖放到当前图形环境37、如果要使一个图中的尺寸公差字高是基本尺寸字高的0.6倍，则最好的方法是？A先标注尺寸公差，然后将其分解，将公差文本字高改为基本尺寸字高的0.6倍B每次采用多行文本的方式输入公差，将公差的字高改为基本尺寸字高的0.6倍C在“标注样式”管理器中的“公差”选项卡中将高度比例设为0.6D选择标注才尺寸文本，点击“对象特性”，在“特性”对话框中将公差高度改为0.6 38、将多行文本分解，说法正确的是？A仍为多行文本B变为单行文本C变为一个一个的文字D多行文本不可分解39、在插入图像时，图像的位置和大小？A位置可以手工指定，大小无法控制，应和原来一样大小B位置也可以手工指定，大小也可以手工指定C位置默认处于0，0位置，大小默认为原来一样大小D图像插入后一定和原来一样大小40、使用“清理（PURGE）”命令不可以删除下列哪个对象？A未使用的标注样式B未使用的图层C未使用的文字样式D图中的椭圆对象41、关于外部参照说法错误的是？A可以在模型空间或图纸空间中将外部参照插入到当前图形中B可以在任何位置附着外部参照C可以以任何比例和旋转角度附着外部参照D无法在图纸空间中将外部参照插入到当前图形中42、若希望提取块中的属性，不可以选择的“数据源”有？A选择图中的对象B当前图形C外部参照D选择图形/图纸集43、如果从模型空间打印一张图，打印比例为2:1，那么想在图纸上得到5mm高的字，应在图形中设置的字高为？A5mm B10mm C2.5mm D2mm44、如果一个插入的光栅图像被重载，那么以下说法错误的是？A可以确保显示的是最新版本的光栅图像B重载可以控制图像是否显示C重载后，AutoCAD将在最上层绘制该图像D可以重载为另一个不同的光栅图像45、联机拖入idrop对象的默认代理显示必须为？A DWG文件B DWF文件C XML文件D位图文件46、在“打印样式表编辑器”中添加打印样式时，可以？A 向命名打印样式表添加新的打印样式B向颜色相关打印样式表中添加新的打印样式C向包含转换表的命名打印样式表添加打印样式D以上均可47、在AutoCAD中默认存在的命名图层过滤器不包括？A显示所有图层B显示所有使用图层C显示所有打印图层D显示所有依赖于外部参照的图层48、临时特殊点捕捉方式的启用方法为？Actrl+鼠标右键单击B直接鼠标右键单击cSHIFT+鼠标左键单击d直接鼠标左键单击49、对于椭圆弧，使用合并命令，如何形成一个闭合的椭圆？A无法闭合成椭圆B选取椭圆弧的第一个端点，再选取椭圆弧的第二个端点即可C给定“闭合（C）”选项，该椭圆弧自动闭合DB和C均可50、对于变长为40的正四边形，使用倒角命令倒一个角，给定“距离（R）”选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？A 30,30 b 30,15 c 80,15 d20,4051、一旦将多个对象编成一组，那么哪个命令可以取消对象的编组？使用EXPLODE命令使用UNGROUP命令使用GROUP命令不能取消编组52、下列哪个不属于PLINE命令中的选项？A ARCB LENGTHC CLOSED JOIN53、工程样图上所用的我国国家标准大字体矢量字体文件是？Aisoct.shx B gothice.shx C chineset.shx D gbcbig.shx54、以下关于“局部打开”图形说法错误的是？A图形中的所有层、块、标注样式均可在局部打开的图形中使用B局部打开选项卡只适用于采用AutoCAD2000或更高版本的格式保存的图形C使用局部打开，只能加载模型空间的视图D在局部打开的图形中只有被加载的视图可用55 关于快捷菜单，以下说法错误的是？A在屏幕的不同区域上单击鼠标右键时，可以显示不同的快捷菜单B在执行PAN命令或zoom命令期间不可以显示快捷菜单C可以使用自定义文件来自定义快捷菜单D在绘图区域单击鼠标右键时，如果选定了一个或多个对象，将显示编辑快捷菜单56 在autoCAD2006中，进行移动操作时，选择一个图形对象，给定“位移（D）”选项，然后输入60，则图形怎样移动？A水平移动 b 垂直方向移动60 c 光标从原点处牵出一条线，沿此方向移动60D系统提示无法完成操作57、下面四种点的坐标表示方法中，哪一种是绝对直角坐标的正确表示？A 25；32 b 25 32 c @25,32 d 25，3258、在图形中刚刚绘制一个圆，现在要在该圆圆心位置开始绘制直线，不用捕捉，启用动态输入，激活直线命令后该如何进行？A按Tab键 B 按键盘↓键C按键盘↑键D鼠标点击59、选择图形对象后，按鼠标左键从一个文档拖动到另一个文档，该操作是？A移动B 选择C 复制D 没有变化60 以下哪个选项不是外部参照的状态？A已加入b 已卸载c 未融入d 已孤立61、在位编辑外部参照或图块的过程中，以下说法错误的是?A可以锁定不在工作集中的对象B可以显示编辑的属性定义C可以创建唯一图层、样式和块名D对于位于参照文件中的锁定图层上的对象，不可以进行在位编辑62 在“插入对象”对话框中，如果选择“新建”，则对象被？？？？到AutoCAD中？A链接b嵌入c 可以是链接也可以是嵌入d以上皆不正确63 使用正多边形命令绘制的正六边形分解前与分解后的夹点数目分别是？A1，6 B 6,12 C 6,6 D1,1264、如图所示，将下面的文字高度改为和上面的文字高度一致，最简单做好的方法是A用格式刷b查询一下上面的文字的高度，然后将下面文字的高度改为相同的C使用修改文字“scaletext”命令的匹配对象选项D复制一个然后重新编辑65、在“视口”对画框的“标准视口”列表框中一次可以最多创建多少个视口？A 4 B3 C 2 D多少都可以66、有关“使用大字体”复选框，下面说法错误的是？A使用大字体是使用指定亚洲语言的大字体文件B只有在“字体名”中指定SHX文件，才能使用“大字体”C只有shx文件可以创建“大字体”D没有选择“使用大字体”之前，“字体样式”选项提供所有注册的truetype字体和fonts文件夹中编译的形字体的字体族名，选定“使用大字体”后，“字体样式”选项值提供“大字体”，用于选择大字体文件67、通过菜单“帮助>其它资源”不可以获得？A联机培训资源，联机开发人员中心，开发人员帮助B支持知识库cAutoCAD国际用户组织d创建支持请求68、左视图的视点为？A1,0,0 b -1,0,0 c0,1,0 d -1，-1,069，刚刚结束绘制了一直线，现在直接回车两次，结果是？A直接命令中断B以直线端点为起点绘制直线C 以圆弧端点为起点绘制直线D 以圆心为起点绘制直线70、关于外部参照，以下哪个说法是错误的？A对外部参照，能进行整体的移动复制与删除B外部参照一定是可以分解的C 一个文件，可以同时被多个文件参照D 在打开文件时，外部参照会自动更新71、使用“图像”对话框将光栅图像，插入到autoCAD中时，可控制图像的？A插入点，缩放比例，旋转角度B图像质量C 对比度、褪色度、亮度D 以上选项都正确72、以下关于“网上发布”向导，说法错误的是？A在web页中，可以为添加的每个布局添加注释B 可以指定web页的名称C 可以为web页提供在其上的说明D 使用dwgprops命令所添加的注释信息不可以包含在web页中73、创建图纸集时，输入到图纸集中的是图形文件的？A 视图b 图纸c 布局d 模型74、若当前图中多段线已设置了线宽，使用分解命令将多段线进行分解后，正确的是？A 多段线中设置的线宽仍然存在，多段线转换为独立的直线段和弧线段B 多段线中设置的线宽消失，多段线转换为独立的直线段和弧线段C 无法分解D 多段线中设置线宽的部分无法分解，其余部分转换为独立的直线段和弧线段75、使用PLOYGON命令绘制正多边形，边数最大值是多少？A128 B 1024 C 1280 D 不定76、要产生一定的偏移效果，必须要对偏移命令的哪个选项设置一定值？A比例B偏移基点C距离D角度77、下面有关“替代标注样式”说法，错误的是？A使用标注样式替代，无需更改当前标注样式便可临时更改标注系统变量B ·················可以为单独的标注或当前的标注样式定义标注样式替代C 标注样式替代将应用到正在创建的标注，与使用该标注样式后所创建的标注无关，这就是标注样式替代与新建标注样式的区别D 隐藏尺寸界线通常只应用于个别情况，更适用于标注样式替代78、属性提取过程中？A必须定义样板文件B只能输出文本格式文件txtC 一次只能提取一个图形文件中的属性D一次可以提取多个图形文件中的属性79、在“外部参照”选项板中不可以？A有关外部参照的绑定，拆离，卸载，重载，附着，打开等B 附着图像C 附着DWFD 插入超链接80、文本窗口与图形编辑窗口的快速切换的功能键是？A F2 b F7 c F6 DF881、测试块窗口在什么情况下不会自动关闭？A退出块编辑器 B 从块编辑器打开不同的块 C 插入已定义好的新块D将当前块定义保存为其他名称82、尺寸公差可以精确到小数点后几位？A 2 b 8 c 3 d 083、当使用“定数等分”命令绘制等分点时，当输入数值M时，世纪生成点的数目是？A MB MC M+1D 根据图形具体情况确定84、关于快捷帮助说法错误的是？A 获得正在使用命令的帮助b 在信息选项板上c 当处于锁定状态时，它提供命令相关操作的列表d快捷帮助也可以为对话框提供帮助85、局部打开图形后，是用什么命令可以将其他几何图形从视图，选定区域或图层中加载到图形中？A PARTIALOADB PALETTEOPAQUEC PASTEASHYPERLINKD PASTEORIG86、在恢复选定命名图层状态时，可以指定所要恢复的图层状态设置和图层特性，下面哪项不是？A开/关，冻结/解冻，锁定/解锁B 打印/不打印C 颜色，线宽，线型D 图层名称87、在设计中心中，单击“收藏夹”按钮，将显示哪个文件夹中的内容？A Favorites/AutodeskB Favorites/链接C Favorites/媒体D Favorites/收藏88、autoCAD2007中默认保存文件的格式是？A AutoCAD2002图形（*.dwg）B AutoCAD2004图形（*.dwg）C AutoCAD2006图形（*.dwg）D AutoCAD2007图形（*.dwg）89、将一系列的线段转换为多段线，需要使用PEDIT哪个选项？A合并 B 拟合 C 样条曲线 D 连接90、在AutoCAD，进行移动操作时，选择一个图形对象圆，圆心为（152,305），给定“位移”选项，然后输入@60<30,则ianz圆心位置为？A230.96,335.00 B 212.00,335.00C335.00,203.96 D51.96,30.0091、若线性标注的标注尺寸为“16.5”，如何将标注尺寸更改为“20”？A标注线性尺寸，然后分解，删除16.5，添加文本20B·············在指定尺寸线位置之前输入选项“多行文字”，在出现的多行文本编辑器中输入“20”，并删除默认的文本C··············然后选择该尺寸，点击对象特性，在特性对话框中的文字一栏的替代中输入“20”D以上都可以92、使用打印命令，不可以设置的选项是？A调整输出图形比例B将图形输出到文件C指定图纸的输出范围D更改图形对象颜色93、两平行直线无法完成倒角命令94、利用匹配特性，下列哪个对象不可以修改“文本”特性？A属性定义 B 标注 C 文字D多行文字94、系统变量DTEXTED是用来指定为编辑单行文字而现实的用户界面的，当DTEXTED 等于？？？时，显示在位文字编辑器/A 0B 1C 2 D395、关于状态栏说法错误的是？A状态栏的功能按钮是不可增删的B状态栏会显示光标坐标信息C 可以通过状态栏右侧“状态行菜单”控制控制功能按钮的增删D状态栏右侧有“通讯中心”和“工具栏/窗口锁定”工具96、关于DXF文件说法错误的是？A DXF文件可以是文本文件B DXF文件时AutoCAD提供的图形交换格式C DXF文件可以是二进制文件D DXF文件是位图文件97、工作空间，可以帮助用户实现如下何种功能？A简化常规任务 B 使用绘图任务和工作流程的最佳方式C自定义绘图环境D以上均可98、修建（Trim）命令要求选择剪切边，对边界的定义要求：A修建对象不可以是剪切边，剪切边也不可以是修建对象B 默认状态下TRIM将剪切边和待剪修边的对象投影到当前用户坐标系（UCS）的XY平面上C样条曲线不可以作为剪切边D直线不可以作为椭圆的剪切边99、下列选项中关于块的说法正确的是？A任何一个图形文件都可以作为块插入到另一幅图中B只有用WBLOCK命令写到盘上的图块才可以插入另一图形文件中C用BLOCK定义块，再用WBLOCK把该块写到盘上，此块才能使用D用BLOCK命令定义的快可以直接通过菜单“插入”→“块····”插入到任何图形文件中100、属性提取工具可以输出的文件格式有？A TXT、CSV、XLS、MDB B TXT,XLS,DBF ,CSVC TXT,BLK,DBF,MDB DXLS,CSV,MDB,DBF101、要提高图像的显示速度，可以将图像的显示质量总？？？转换到？？？A默认的高质量，草稿质量B默认的高质量，低质量C草图质量，默认的高质量D低质量，默认的高质量102,如果屏幕只显示一部分图形，欲删除图形中的所有实体，最好选用？？建立选择集A Window方式B Cross方式C LastD All103、若在“尺寸标注样式管理器”中将“测量单位比例”选项组中的比例因子设置为2，则标注“10±0.021”将变为？A 10±0.021 B20±0.021 C20±0.042 D5±0.0105104、要恢复使用实时缩放和平移以前的原始视图，使用下列哪个选项？A 窗口缩放B范围缩放 C 缩放为原窗口D中心缩放105、镜像插入块时，作为插入块一部分的常量属性将？A不反转，不管MIRRTEXT设置B被反转，不管MIRRTEXT设置C是否反转，取决于MIRRTEXT设置D以上说法都不对106、矩形整列的方向是有什么确定的？A行数和列数 B 行距和列距大小C图形对象的位置D行距和列距的正负107、带属性的块经分解后，属性显示为？A属性值 B 标记C提示D不显示108、使用什么命令可以从现有图形的局部创建新图形文件？A WBLOCKB SA VEASC EXPORTD ETRANSMIT 109、AUTOCAD文件菜单的扩展名是？A DWGB MNUC MEUD DXF110、如需了解正在使用的某个命令时，可以使用哪个组合键？A CTRL+5B CTRL+6C CTRL+7D CTRL+8111,在AutoCAD中保存文件的安全选项是？A自动锁定文件B口令和数字签名C用户和密码D数字化签名112、在“特性”选项板选择下列哪个对象会显示“角度”选项？A直线B圆C多段线D样条曲线113、在autoCAD系统中，用下列哪个命令生成的实体与线型属性无关？A CIRCLEB TEXTC PLINED DONUT 114、在进行修剪操作时，首先要定义剪切边，没有选择任何对象，而是直接回车或右键或空格，则？A无法尽享下面的操作 B 系统继续要求选择剪切边C 修剪命令马上结束D所有显示的对象作为潜在的剪切边115、在进行选择时，选择了一部分对象后，再也无法选择新的对象，点击已经选择的对象则去除了对该对象的选择，这是因为？A进入了单选方式B进入了添加方式 C 系统出现了错误D进入了删除方式116、弧长标注用于测量？？上的距离？A圆弧B圆弧或多段线弧线段C线弧线段D多段线弧线段117、利用windows的拖曳功能，如果要复制数据，应该A在拖曳时，按CTRL键B在拖曳时，按鼠标右键C在拖曳时，按+键D在拖曳时，按INSERT键118、在创建图纸集之前，通常需要穿件图纸创建样板及页面设置替代文件。

河海大学2009—2010学年第二学期工程CAD 模拟试卷及答案班级学号姓名成绩一、填空题。

（10分，每空1分）1.若要修改当前图形的模型空间背景颜色，应在“颜色”选项对话框进行；若要修改命令行文字字体大小，应在“命令行窗口字体”对话框进行。

2.利用系统命令可 LIMITS 修改绘图区域的大小。

3.使用捕捉可以快速定位到栅格上的点，使用对象捕捉可以快速定位到对象上的特殊点。

4.使用实时缩放 ZOOM命令可在绘图区放大或缩小当前视窗中图形的显示；使用系统命令缩放 SCALE可按比例改变当前视窗中图形的大小。

5.可以利用复制、镜像和阵列实现复制功能。

6.使用列表LIST 命令可以查看图形对象数据库信息；通过MATCHPROP特性匹配命令可以在图形对象之间互相匹配特性。

7.使用修订云线可以为图形添加注释；定义属性可将数据附着到块上。

8.使用自定义功能可简化CAD的操作界面。

包含了所有外部扩展命令和系统命令别名的文本文件是acad.pgp 。

二、单选题。

（10分）1. 点的坐标输入法有（ D ）种。

A. 1B. 3C. 4D. 62. AutoCAD2004的色彩配置为（B）。

A. 渐变色B.真彩色C. 32位彩色D. 颜色索引3. 定义填充区域可通过拾取点和（ B）两种方式。

A. 拾取点B.拾取对象C.关联填充D. 非关联填充4. 可以指定（ D）绘制椭圆。

A. 长、短轴B. 长轴和转角C. 3个点D. A和B5.可以使用windows命令（A）实现复制。

A. Ctrl+CB. Ctrl+PC. Ctrl+WD. Ctrl+E6. AutoCAD2004的修改菜单中不包括（D）。

A. 延伸B.平移C.复制D. 缩放视图7. 通过“文字格式”工具栏，用户不能实现的操作为（B）。

A. 粗体B.删除线C. 斜体D. 下划线8. 标注两条直线或3个点之间的夹角，需要使用（ B）。

A. 线性尺寸B.角度尺寸C. 直径尺寸D. 快速标注9. 可以转化成视口的项目是（ A）。

一、填空题（36分）
共5小题可在课件中轻易找到
二、简答题（24分）
1、ObjectARX在对AutoCAD进行二次开发时，如何调用AutoCAD的数据库？
2、Ucs坐标系的作用
3、有限元分析软件由那几个部分组成，分别说出他们的作用
三、简述题
1、假设一个建筑设计院。

需要购买一个先进的结构设计软件，需要如何准备和操作，
才能保证达到预期的目标？
2、假设一个建筑设计院。

需要开发一个先进的结构设计软件，需要如何准备和操作，
才能保证达到预期的目标？
四、编程题
参见结4年级考题第四大题的第一个单向链表的类的实现。

河海大学2009—2010学年第二学期工程CAD 模拟试卷及答案班级学号姓名成绩一、填空题。

（10分，每空1分）1.若要修改当前图形的模型空间背景颜色，应在“颜色”选项对话框进行；若要修改命令行文字字体大小，应在“命令行窗口字体”对话框进行。

2.利用系统命令可 LIMITS 修改绘图区域的大小。

3.使用捕捉可以快速定位到栅格上的点，使用对象捕捉可以快速定位到对象上的特殊点。

4.使用实时缩放 ZOOM命令可在绘图区放大或缩小当前视窗中图形的显示；使用系统命令缩放 SCALE可按比例改变当前视窗中图形的大小。

5.可以利用复制、镜像和阵列实现复制功能。

6.使用列表LIST 命令可以查看图形对象数据库信息；通过MATCHPROP特性匹配命令可以在图形对象之间互相匹配特性。

7.使用修订云线可以为图形添加注释；定义属性可将数据附着到块上。

8.使用自定义功能可简化CAD的操作界面。

包含了所有外部扩展命令和系统命令别名的文本文件是acad.pgp 。

二、单选题。

（10分）1. 点的坐标输入法有（ D ）种。

A. 1B. 3C. 4D. 62. AutoCAD2004的色彩配置为（B）。

A. 渐变色B.真彩色C. 32位彩色D. 颜色索引3. 定义填充区域可通过拾取点和（ B）两种方式。

A. 拾取点B.拾取对象C.关联填充D. 非关联填充4. 可以指定（ D）绘制椭圆。

A. 长、短轴B. 长轴和转角C. 3个点D. A和B5.可以使用windows命令（A）实现复制。

A. Ctrl+CB. Ctrl+PC. Ctrl+WD. Ctrl+E6. AutoCAD2004的修改菜单中不包括（D）。

A. 延伸B.平移C.复制D. 缩放视图7. 通过“文字格式”工具栏，用户不能实现的操作为（B）。

A. 粗体B.删除线C. 斜体D. 下划线8. 标注两条直线或3个点之间的夹角，需要使用（ B）。

A. 线性尺寸B.角度尺寸C. 直径尺寸D. 快速标注9. 可以转化成视口的项目是（ A）。

AutoCAD2010习题115题第一题：“许可证转移实用程序”对话框中，“计算机”选项卡上“移植”按钮的功能是？1、移植许可证2、传输文件3、查找现有计算机列表并将其合并到当前计算机列表中4、移植计算机标识符答案: 1第二题：文件电子传递时，不包含以下哪些选项1、字体2、数据链接文件3、打印样式4、材质纹理答案：3第三题：如图所示：使用夹点菜单通过中间被选择的小圆创建一系列的同心圆，应该如何实现？1、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建同心圆2、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”，创建同心圆3、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建同心圆4、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建同心圆答案：3第四题：使用块属性管理器重新定义一个包含字段的属性，对于已经插入的块实例该字段的哪个特性不会被影响？1、值2、高度3、颜色4、文字样式答案：4第五题：从工具选项板的“机械”中托出的螺母，该螺母是动态块，一共定义了几种直径？1、32、53、74、8答案：4第六题：创建如图所示的三维实体，其中主体为80X100X70立方体，删除顶面抽壳，抽壳厚度为7，两侧中心穿孔，孔直径为30，求创建完成实体的体积。

1、192515.962、192515.973、192515.984、192515.99答案：（查询—体积）3第七题：以下哪个命令的功能是创建绕选定轴旋转而成的旋转网格1、ROTATE3D2、ROTATE3、RELESURF4、REVSURF答案：4第八题：按如图所定义属性，则其中默认值的字段格式是什么？1、#c2、%#c3、%c4、%%c答案：2（标注时，打M，出来对话框，符号——查找时间和日期格式与图中一样）第九题：按如图所示创建实体，然后将其中的圆孔表面绕其轴线倾斜-5度，最后计算实体的体积1、153680.252、189756.343、223687.384、278240.42第十题：使用join命令合并椭圆弧时，合并的方向是？1、从源对象逆时针合并圆弧2、从源对象顺时针合并圆弧3、从目标对象逆时针合并圆弧4、从目标对象顺时针合并圆弧答案：1第十一题：使用STRETCH拉伸功能拉伸对象时，说法错误的是？1、拉伸交叉窗口中部分包围的对象2、拉伸单独选定的对象3、移动完全包含在交叉窗口的对象4、以上说法均不对答案：1第十二题：可以将三维实体对象分解成原来组成三维实体的部件的命令是1、分解2、剖切3、分割4、切割答案：3第十三题：使用SCALE命令缩放图形时，在提示输入比例，输入R，然后指定缩放的参照长度1、2，则缩放后的比例值为？1、22、13、0．54、4答案：1第十四题：不能使用JOIN命令合并的对象包含以下哪些选项1、直线（共线）2、直线（不共线）3、圆弧4、样条曲线答案：2第十五题：使用COPY复制一个圆，指基点为（0，0），再提示指定第二个点时回车第一个点作为位移，则下面说法正确的是？1、没有复制图形2、复制的图形圆心与“0，0”重合3、复制的图形与原图像重合4、以上答案都不正确答案：3第十六题：夹点模式下，不可以对图形执行的操作有？1、拉伸对象2、移动对象3、镜像对象4、阵列对象第十七题：弧长标注(DIMARC)的简化命令是以下哪一个？1、DAR2、DRA3、DDR4、DIR答案：1第十八题：将如图所示的夹点B编辑到点C，则线段AC的长度是多少？1、12.62、25.63、38.24、44.9答案：3第十九题：半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3MM，则圆弧的弦长是多少？1、17.692、20.363、25.674、33.64答案：（修改-拉长-增量——拉长圆弧）1第二十题：打开“安全选项”对话框使用的命令是？1、SLGVALLDATE2、VALIDATE3、SIGWARN4、SECURITYOPTIONS答案：4第二十一题（插入背景图——插入—DWF文件）：将DWF（打印时用电子文档打印可生成DWF文件）文件作为参考底图附着时，下列哪些操作是错误的？1、移动2、旋转3、缩放4、修改第二十二题：在进行协同设计的时候，插入DWF底图进行设计的有点不包括1、底图文件大小更精简2、DWF支持对文件进行红圈与标记3、有助于保持设计图形的直观感觉和数据保真度4、可以根据底图图形中的信息创建新的图形，并可以改变这些参照信息答案：4第二十三题：按照AUTOCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么？1、F22、F83、F104、F12答案：4第二十四题：图形标准文件的后缀名是什么？1、DWT2、DWS3、DSS4、DST答案：2第二十五题：通过图层过滤器不能对以下哪些特性进行操作？1、打开2、锁定3、颜色4、冻结答案：3第二十六题：设置多行文字高度为5，注释比例为1：2，在模型空间中添加文字高度值为？1、52、103、2.5答案：2第二十七题：如果与当前图形相关联的几个标准（DWS）文件之间发生冲突，在执行标准件查哪个说法正确？1、首先显示标准文件优先级最高2、优先级按文件名排列3、优先级按文件创建时间先后排序4、优先级按文件大小排序答案：1第二十八题：录制动作后，在录制第一次绘制圆的过程树上，在指定圆心点上，不可以执行的操作有1、编辑2、插入用户信息3、暂停以请求用户输入4、相对于上一个答案：1第二十九题：使用设计中心，下面能完成的是?1、更新块定义2、浏览计算机上的图形3、查看图形中的定义4、以上说法均正确答案：4第三十题：图形标准配置对话框中，默认的插件不包括哪一项？1、图层2、文字样式3、标注样式4、颜色答案：4第三十一题：关于在布局空间中的尺寸标注，说法不正确的是1、可以通过选择模型空间对象在图纸空间创建标注2、图纸空间标注和模型空间对象之间没有关联性3、使用关联标注在图纸空间中标注模型空间对象时，将根据每个视口的显示比例自动调整标注值4、对于非关联标注，必须手动设置DIMFAC答案：2第三十二题：以下是关于切换打印样式表类型的说法，哪项是错误的？1、可以使用CONVERTCTB 将颜色相关的打印样式表转换为命名打印样式表，但是不能将命名样式表转换为颜色相关打印样式表2、用户可以使用CONVERTPSTYLES 将颜色相关打印样式表转换为命名打印样式表3、用户可以使用CONGVERTPSTYLES 将命名打印样式表转换为颜色相关打印样式表4、将图形从使用命名打印样式表转换为使用颜色相关打印样式表时，指定给图形中的对象的打印样式表名仍将存在答案：4第三十三题：发布图纸（文件—网上发布）时，默认的主体不包含以下哪些选项1、多云的天空2、海浪3、雨天4、温润的春天答案：4第三十四题：以下哪个命令的功能和工具（T）--自定义（C）--界面（T）是一样的？1、CUI2、CUILOAD3、MENU4、MENULOAD答案：1第三十五题：图形样板文件的路径可以在哪里进行设置？（工具—选项—图形样板）1、“草图设置”对话框2、“选项”对话框3、“今日”对话框4、微软Explorer窗口答案：2第三十六题：显示光栅图像边框的命令是1、Imageframe=12、I magequality=13、I mageattach=04、I mageframe=0答案：1第三十七题：工具栏锁定后，要暂时解除锁定，需按什么键？1、SHIFT2、CTRL3、ALT4、SHIFT+CTRL答案：2第三十八题：在临时解锁工具栏或选项板的时候，需要在同时移动工具栏或选项板的时候按下哪个键？1、CTRL2、SHIFT3、CTRL+SHIFT4、ALT答案：3第三十九题：缺省情况下，工具选项板是可以拖动的，要将其固定，锁定下列哪一项？1、浮动工具栏/面板2、固定的工具栏/面板3、浮动窗口4、固定窗口答案：3第四十题：如何使用.bak文件恢复AUTOCAD图形？1、使用RECOVER来进行修复2、更改.BAK扩展名为.DWG3、导出文件为DXF，然后再把 dxf文件导入到一个新文件中4、以上说法均可以答案：4第四十一题：创建一张空白的图纸，并用适当的命令和方法打开如下所示的对话框，则在出现如下图所示的对话框之前必须完成的操作是：1、保存图形2、在图中绘制一条多义线3、打开自动保存选项4、为图形添加注释文字答案：（插入—提取数据）1第四十二题：将单位设置为小数点后两位，在如图所示的图形中，L的长度为：1、22．252、23.753、24.54、25.25答案：2第四十三题：如图所示将园进行图案填充，然后将圆的直径更改为40，计算此时图案填充的面积1、235.642、314.163、416.374、556.34答案：2第四十四题：为了保证整个图形边界在屏幕上可见，应使用哪个缩放选项：1、全部2、上一个3、范围4、图形界限答案：1第四十五题：要用“多行文本编辑器”中输入水平分隔线的3分之1，下列正确的是：1、1/32、1#33、1^34、autocad中没有该格式的分数答案：1第四十六题：在创建和使用注释性块和块内的注释对象时，下列说法错误的是：1、非注释性块可以包含注释性对象，它们除了要按注释比例缩放以外，还要按该块的比例因子进行缩放·2、注释性块不能位于注释性块内3、注释性块参照按当前注释比例和应用于该块参照的任何用户比例统一缩放4、可以手动缩放包含注释性对象的块答案：4第四十七题：自定义标注箭头并将其创建为块后，怎么将箭头应用到后面的标注的当前图形中1、直接在绘图窗口插入块2、直接选择该箭头替换3、使用特性选项板4、在标注管理器中重新设置箭头样式为自定义箭头（自己画一个箭头保存成块）答案：4第四十八题：在STREERING WHEELS 控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整？1、SHIFT2、CTRL3、ALT4、TAB答案：2第四十九题：如图所示，当左侧图形的平滑度为2时，右侧图形的平滑度为？1、02、13、24、4答案：4第五十题：相机的新增功能中，广角相机的镜头为多少？1、50MM2、35MM3、16MM4、6MM答案：212—19第五十一题：图纸集中的图纸在出现哪些变化后，图纸一览表在更新图纸清单后会出现变化？1、图纸的增加2、图纸的删除3、图纸的编号4、以上都是答案：4第五十二题：如图，使用夹点菜单通过中间被选择的小圆创建一系列小圆的副本，应该如何实现？1、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“复制”，创建小圆副本2、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“缩放”，创建小圆副本3、首先选择对象出现夹点，单击选择象限点夹点，单击鼠标右键，选择“复制”，创建小圆副本4、首先选择对象出现夹点，单击选择圆心点夹点，单击鼠标右键，选择“缩放”，创建小圆副本答案：4第五十三题：绘制如图所示的图形，求L值1、53.53862、53.53873、53.53884、53.5389答案3第五十四题：使用MOVE移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60<45），则移动后的基点坐标是多少？1、60，452、90，1353、72.42，1354、72.42，122.42答案：4第五十五题：使用夹点拉伸文字时，夹点原点坐标（10，20），拉伸距离为（@30，40）,则拉伸后的文字夹点坐标为？1、40，602、10，203、30，204、10，60答案：1第五十六题：如图中，A的长度值为多少1、62.1352、62.9123、62.5334、62.356答案：3第五十七题：属性模式用于控制块中属性的行为时我们不能控制的是：1、属性在图形中是否可见2、属性是否有常数值（例如部件号）3、属性是否可以相对于块的其余部分移动4、属性是线性属性还是非线性属性答案：4第五十八题：按如图所示创建圆柱实体，然后将其进行删除A面的抽壳处理，抽壳厚度为5，最后计算实体的体积1、153680.252、163582.153、181034.284、278240.42答案：3第五十九题：将如图所示的图形放大，放大后的圆的直径是82.45，则放大后六边形的面积是多少？1、1358.542、2567.343、4415.434、8564.28答案：3第六十题：对象编组后，不可以对编组进行以下的修改1、删除2、添加3、分解4、移动答案：4第六十一题：在标注约束中，园A和圆B的距离值D1为30，圆B和圆C的值 D2为80，，圆A和圆C的距离为D3=D1+D2,则它们的距离值为？1、302、803、504、110答案4第六十二题：绘制如图所示的图形，无边形内切5个相等圆，五边形左右两端点间距离为85，求五边形减去5个圆的面积（夹点编辑—缩放—参照—1、1934.46162、1934.46173、1934.46184、1934.4619答案：3第六十三题：使用编辑命令时，将显示“选择对象”提示，并且十字光标将替换为拾取框。

Auto CAD复习题一、判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2． AutoCAD是美国AutoDesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）9．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）10．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。

（对）11．在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对）12．波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）二、选择题1．在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标 B．在菜单栏点取命令C．用键盘直接输入 D．利用数字键输入2．在绘制直线时，可以使用以下快捷输入方式（B）A．C B．L C．pAn D．E3．在工作移动图形时，可利用以下方式实现（C）A．利用Ctrl+p键 B．利用shifl+p键C．按住鼠标中键拖动 D．滚动鼠标中键移动4．以下关于打断命令说法错误的是（A）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分5．在设置点样式时可以（A）A．选择【格式】【点样式】命令B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置D．单击【图案填充】按钮6．要创建与3个对象相切的圆可以（A）A．选择【绘图】【圆】【相切、相切、相切】命令B．选择【绘图】【圆】【相切、相切、半径】命令C．选择【绘图】【圆】【三点】命令D．单击【圆】按钮，并在命令行内输入3P命令7．要从键盘上输入命令，只须在命令行中输入下列（C）形式的命令名。
