外窗收口施工技术指导手册

工程名称唐城·壹零壹三期工程施工单位南通建工集团股份有限公司
交底部位肥外墙保温工序名称窗洞口收口
交底提要:洞口方正，严格控制垂直度、水平度。

交底内容：
1、为确保后期外窗顺利安装，现对唐城壹零壹三期三栋主楼外窗洞口做如下交底：
（1）与室内相通的所有窗洞口及女儿墙窗洞口宽、高涂料成活尺寸均见“35”，最小不得小于“30”，最大不得大于“40”，例如，结构1800mm（宽）×1400mm （高）洞口，涂料成活尺寸为1735mm×1335mm，保证1720mm×1320mm窗户顺利安装；保温颗粒、抹面砂浆、腻子、涂料尺寸按洞口成活尺寸相应缩减，切忌用保温颗粒直接抹到涂料成活尺寸，必须留出面层砂浆及涂料尺寸；
（2）层间装饰窗洞口宽度方向涂料成活尺寸见“35”，最小不得小于“30”，最大不得大于“40”，高度方向涂料成活尺寸见“55”，最小不得小于“50”，最大不得大于“60”，例如，结构1800mm（宽）×1000mm（高）洞口，涂料成活尺寸为1735mm×955mm，保证1720mm×940mm窗户顺利安装；保温颗粒、抹面砂浆、腻子、涂料尺寸按洞口成活尺寸相应缩减，切忌用保温颗粒直接抹到涂料成活尺寸，必须留出面层砂浆及涂料尺寸；
必须保证洞口垂直度及上下口平整度，严格控制洞口尺寸，避免造成返工。

项目技术负责人交底人接受交底人
项目技术负责人交底人接受交底人。

外窗收口综合施工重点技术指导标准手册一、前言外窗收口是建筑施工过程中的一个关键环节，它关系着建筑物的保温性能和整体外观。

为了确保外窗收口工作的质量和准确性，本手册将详细介绍外窗收口的施工要点和技术标准，希望能为施工人员提供一份有益的参考。

二、材料准备在进行外窗收口施工前，需要准备以下材料：1. 外窗用密封胶：要选择品质可靠、耐候性好的密封胶，以确保其使用寿命和密封效果。

2. 清洁剂和工具：包括清洁窗框的工具和清洁剂，用于清除窗框上的污垢和杂质，在施工前确保窗框表面干净平整。

3. 密封胶挤压枪：用于将密封胶均匀地挤压至窗框缝隙中，确保密封胶的密实性和平整性。

三、施工步骤1. 清洁窗框在施工前，首先使用清洁剂和工具清洁窗框表面，确保窗框无油污、灰尘和杂物。

2. 定位水平线根据窗户的整体高度和窗框尺寸，使用水平仪在窗框的上下两端确定水平线，以确保窗框的安装位置水平平整。

3. 固定窗框使用合适的螺丝和膨胀钉将窗框固定在预设位置上，确保窗框的稳固性和牢固性。

4. 填充密封胶将密封胶均匀地挤压至窗框与墙体之间的缝隙中，确保密封胶填充充分、平整和紧密。

同时注意避免多余的密封胶流淌至窗框表面。

5. 平整处理使用相应的工具，将挤压至窗框缝隙中的密封胶进行平整处理，使其与窗框表面平齐。

同时，注意在处理过程中保持处理工具的清洁，以确保处理效果的美观和整洁。

四、注意事项1. 注意施工环境外窗收口施工需要选择一个干燥、无风的天气进行，以确保密封胶的效果和施工质量。

2. 注意密封胶的保存密封胶在施工前需要保存在干燥、阴凉的地方，避免暴晒和降低密封胶的性能。

3. 注意施工的顺序外窗收口的施工顺序应按照窗框的固定和填充密封胶的顺序进行，确保施工的连贯性和一致性。

4. 注意施工细节在施工过程中，要注意细节处理，确保密封胶填充充分、平整，并避免多余密封胶的流淌。

五、总结外窗收口作为建筑施工的一个重要环节，直接关系到建筑物的保温性能和整体外观。

断桥铝合金外窗收口施工工法一、前言断桥铝合金外窗，随着现代建筑技术的不断发展，正成为高档建筑的代表。

然而，窗户建构、窗框结构的设计都十分重要，包括外窗收口施工工法也尤为关键。

窗户收口处是窗户的关键部位，直接关系到外窗的密封性能，决定着窗户的抗风压性能、水密性能、气密性能、隔声性能、保温隔热性能等级。

因此，相关的窗户收口工艺就显得尤为重要。

施工技术的提升和高水平的施工管理是确保窗户收口质量的有效方法。

这篇文章将对断桥铝合金外窗收口施工工法的相关问题进行详细介绍，为读者提供有益的参考信息。

二、工法特点外窗收口工艺是断桥铝合金外窗中一个极为重要的施工环节。

该工法具有以下特点：1. 美观优雅，在外观上窗户的整体效果十分出色。

2. 能够有效增强窗户的密封性能，提高营造质量。

3. 施工工艺简单，门工艺高效，降低人工和机械成本。

4. 改善对窗户的水密性和抗风压性能，有效提升窗户的品质，迎合了多样性需求。

5. 非常适合在大型工程中应用，提高工效、便于工人操作。

6. 外窗收口工艺非常实用，对窗户的各种性能产生重大影响，进一步加强了窗户功能性。

三、适应范围外窗收口工艺主要应用于断桥铝合金外窗系统中。

在窗户应用中，窗户收口工艺主要用于窗户与幕墙的连接服务。

此外，该工艺也被广泛应用于玻璃幕墙、普通铝合金门窗及各种特殊窗户的工艺施工处理。

四、工艺原理窗户收口工艺是指在窗框侧面所预留的收口槽处进行立体密封处理，使得门窗的密闭性能更加优越，同时也起到一定的装饰效果。

其中的重要性在于，对窗户功能性的提升和材料选用的要求程度。

做好高质量收口的技术原理包括：1. 根据设计图纸，预留合适的采光面积，使玻璃、门窗加工出完美的收口。

2. 将窗框和玻璃列结合在一起，通过紧密的接缝加强窗户的密闭性能。

3. 收口材料选用时需注重其编制方式与使用寿命，确保施工质量。

五、施工工艺1. 料选：选用隔音、防水、缓冲、抗紫外线等性能要求较高的密封胶，且要求其使用寿命较长，以确保窗户的质量，同时不影响窗户的美观。

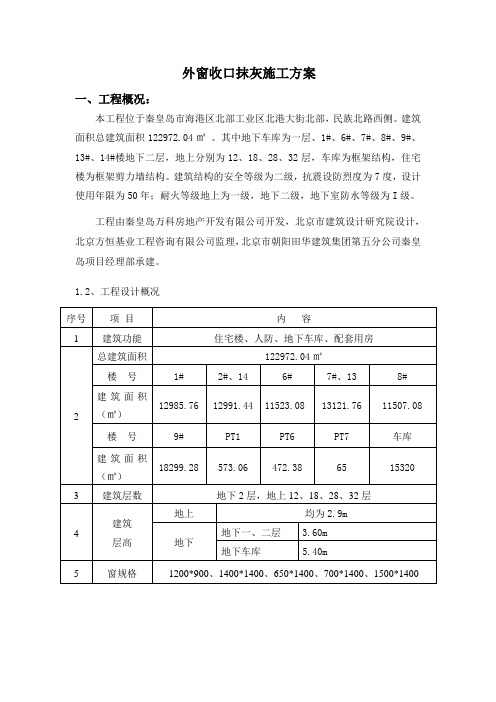

外窗收口抹灰施工方案一、工程概况：本工程位于秦皇岛市海港区北部工业区北港大街北部，民族北路西侧。

建筑面积总建筑面积122972.04㎡。

其中地下车库为一层、1#、6#、7#、8#、9#、13#、14#楼地下二层，地上分别为12、18、28、32层，车库为框架结构，住宅楼为框架剪力墙结构。

建筑结构的安全等级为二级，抗震设防烈度为7度，设计使用年限为50年；耐火等级地上为一级，地下二级，地下室防水等级为I级。

工程由秦皇岛万科房地产开发有限公司开发，北京市建筑设计研究院设计，北京方恒基业工程咨询有限公司监理，北京市朝阳田华建筑集团第五分公司秦皇岛项目经理部承建。

1.2、工程设计概况二、材料要求1.钢副框及安装材料的种类、厚度、规格应符合设计要求，具有产品出厂合格证、材质检验报告书并加盖厂家公章。

2.水泥：采用强度等级为42.5的普通硅酸盐水泥。

水泥应有出厂合格证及性能检测报告。

水泥进场需核查其品种、规格、强度等级、出厂日期等，并及时进行复试。

3、砂：采用中砂，砂的颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其他杂质根据使用要求用不同孔径的筛子过筛。

4、水：使用市政提供的自来水。

5、建筑胶：本工程采用的建筑胶，用量为水重的30%（建筑胶进场后要经过甩毛试验，确认强度合格后才可使用，当不满足强度要求时需加大用胶量）。

三、主要机具除抹灰一般用的工具外，还应背有软毛刷、钢丝刷、水壶、水捅、笤帚、直尺、方尺、三角板、水平尺、钢丝钳、刮刀、铁锹大平锹、小平锹、粉线包、锤子、錾子、托线板等。

四、作业条件：1.结构工程已完成，并经有关部门验收，达到合格标准，对于影响抹灰的部位及时由相应班组处理完毕并经栋号长办理交接手续。

2.检查洞口尺寸及标高是否符合设计要求，凸出墙面的混凝土提前剔平，凹处提前刷净，用水润透后，先抹掺胶水泥结合层再用1∶3水泥砂浆分层补平。

3.按图纸要求尺寸弹好门窗中线，并弹好室内建筑+1000mm水平线。

外窗收口抹灰施工方案一、工程概述为了提高建筑物的外观质量和防水性能，需要对外窗进行收口抹灰处理。

本工程涉及到的主要技术要求包括基层处理、收口处理和抹灰施工。

具体的施工方案如下。

二、施工准备1.明确施工范围和内容：确定需要进行收口抹灰处理的外窗范围，并进行详细测量和标记。

2.预先准备材料和设备：根据施工范围和要求准备好需要使用的抹灰材料、工具和设备，并进行检查和确认。

3.安全措施：在施工现场设置好安全警示标志，并配备好必要的个人防护用品。

4.施工人员：按照施工计划确定合适的施工人员，并进行必要的技术培训和交流。

三、基层处理1.清洁基层表面：清除外窗上的灰尘、油污和杂物，保证基层表面干燥、平整和清洁。

2.检查基层结构：对外窗的基层进行检查，确保无明显的裂缝、空鼓和松动现象，必要时进行修补和加固。

3.底漆处理：根据基层表面情况选择合适的底漆，并按照施工说明进行涂刷，提高抹灰层的附着力和防水性能。

四、收口处理1.收口材料选择：根据外窗材质和施工要求选择合适的收口材料，如水泥或密封胶等。

2.收口处理方法：(1)清理收口缝隙：清除外窗与墙体之间的杂物和污垢，保持收口缝隙干净。

(2)涂抹底漆：在收口缝隙上涂刷底漆，提高收口材料的附着力和密封性能。

(3)填充收口材料：将选用的收口材料填充到缝隙中，确保填充完整和均匀，并利用工具进行修整和压实。

(4)平整收口材料：用刮刀将收口材料刮平并与窗框表面平齐，使其与墙体接触紧密。

(5)整理收口边缘：利用工具修整收口材料边缘，使其与窗框和墙体的过渡自然平滑。

五、抹灰施工1.调配抹灰砂浆：根据施工要求和外墙材料选择合适的抹灰砂浆，并按照配比要求进行调配。

2.抹灰施工方法：(1)打湿基层：在抹灰前先将基层表面打湿，提高抹灰砂浆的附着力。

(2)底层抹灰：将调配好的抹灰砂浆均匀涂抹在基层上，并用木批进行整平和压实。

(3)中层抹灰：底层抹灰初凝后，进行中层抹灰，使墙面更加平整和光滑。

门窗工程作业指导书全套一、材料控制：1、所用型材、五金配件、玻璃、胶条、密封胶、毛条及其他材料均应按合同指定品牌范围执行，提交一套经甲方、监理方确认的完整样板到项目部封样，以便材料进场时对照查验。

2、材料成品及半成品（框料、衬钢、五金件、扇料、玻璃、密封胶条、密封胶等材料）进场时必须经专业监理工程师验收，不合格产品坚决退场，塑钢窗安装前需完成五性试验,否则由于材料送检不合格而造成大面积返工、费用增加由门窗专业单位自行承担。

二、质量控制要点：1样板引路：门窗安装应根据现场实际施工情况做施工样板，待现场样板确认完成后再进行大面积生产和安装，否则造成的损失由门窗单位自行承担。

2、门窗洞口要求：门窗框安装前必须对洞口尺寸进行实测实量，做好相关记录,未达到要求的部位由土建整改合格后方可施工。

由监理单位、总包单位、门窗安装单位一起复核及三线移交工作，并填写门窗洞口移交表，洞口移交后，总包负责三线的准确性。

3、考虑到装饰抹灰层和现场安装要求，窗框构件尺寸应按图纸尺寸每边缩尺1.5cm,如若因加工尺寸不满足现场安装要求，所有责任归门窗单位。

有外飘窗的在加工尺寸上和安装时应注意留够外墙抹灰、保温和装饰面层厚度，以防外墙装饰面层吃框现象发生。

4、固定片常采用Q235-A冷轧钢板,表面防腐处理,其厚度≥15mm,宽度≥15cm0角部固定片距窗角150-200MM;中间固定片之间的问距≤600mm,不得将固定片直接装在中横框、中竖框的挡头上，不允许安装单方向固定片,应按规范要求安装双向固定片,以保证受力均衡。

采用金属膨胀螺栓或射钉固定，应根据预留混凝土块位置，按对称顺序安装。

5、检查正、侧面垂直度、标高、水平度、对角线及顺向偏离中心允许偏差，应符合规范规定。

6、窗户框安装以内墙灰饼为准，保证房间内窗口尺寸一致。

7、拼横料与窗框间的缝隙应用嵌缝膏进行密封处理。

8、窗框与洞口之间的伸缩缝内腔应采用闭孔泡沫塑料、发泡聚苯乙烯等弹性材料分层填塞，超出门窗框外的发泡胶应在其固化前用手或专用工具压入缝隙中，严禁固化后用刀片切割，填塞也不宜过紧。

窗边收口分项工程施工技术交底
子单位工程名称*******************
施工单位******************* 监理单位************* 建设单位***************
分部分项名称建筑装饰装修抹灰工程交底部位********* 作业班组抹灰班组交底人交底日期年月日一、交底的分级：
本次交底为外墙窗边收口工程施工技术交底，本次交底针对总承包单位施工员、技术员、质量员、安全员、材料员以及分包单位现场负责人、施工班组长、作业人员进行的技术交底。

二、交底内容：
2.1 工程概况
外墙窗边收口做法：
2.2 施工准备
（1）材料准备
混合砂浆M10：防水剂（其掺入量应为水泥砂浆用量的3%）
（2）机具准备
砂浆搅拌机，灰槽，灰勺，符合门窗洞口尺寸的窄木条、刮杠，2m靠尺板，线坠，钢卷尺，方尺，木抹子，铁抹子，塑料抹子，阴阳角抹子，锤子，錾子等。

（3）作业条件：
1）窗附框已经安装完毕，经监理验收合格同意进行下道工序。

2）窗洞口尺寸校验完毕，大面墙墙体抹灰完成。

3）水电及各种预埋管件、电盒修整到位，并经过相关专业在联检单上签字认可。

4）外窗收口前，洞口四周孔洞已经封堵到位。

光谷分院项目一期门诊楼铝板幕墙外窗框收口施工方案编制人：审核人：审批人：编制单位：编制时间：2019年1月22日第一章工程概况（一）建筑工程概况光谷分院项目一期门诊楼位于东湖高新区光谷三路和群英路交汇处。

该项目设计规模等级一级，设计使用年限50年，防水类别为一类高程，屋面防水等级一级，抗震设防烈度六度。

建筑功能为门诊、急诊、医技、住院病房、手术、ICU病房中心病房供应及办公楼等。

总建筑面积91320㎡，其中地上64309㎡，地下27011㎡。

地下室两层，主楼25层，裙楼5层，建筑总高度96.30m，裙房高度22.65 m。

本工程±0.000相对于1985年国家高程基准点为28.75米，室内外高差450㎜。

幕墙类别：石材幕墙、玻璃幕墙、铝单板幕墙、铝合金门窗、铝合金装饰百叶等。

（二）幕墙工程概况光谷分院项目一期门诊楼幕墙部分由湖北鼎元建筑装饰有限公司设计。

主体工程结构形式为框架-剪力墙结构，幕墙设计合理使用年限25年。

裙楼主要以玻璃幕墙、石材幕墙、雨棚分项工程。

明框玻璃幕墙采用6+12A+6双钢化low-e 中空玻璃，龙骨为铝合金龙骨；石材幕墙采用30mm的花岗岩，龙骨为钢型材和角钢；雨棚玻璃采用8+1.52+8，龙骨为T型钢，安装方式是驳接爪。

其玻璃幕墙约3500㎡、石材幕墙约4500㎡左右、雨篷约500㎡，安装最大高度：24.1M。

主楼幕墙总高度104.7m，东南西北四个面外装都是主要以铝板幕墙装饰，铝板厚度为3mm,龙骨为120*60*5和50*50*5镀锌方管和角钢。

本方案设计省妇幼塔楼铝板幕墙7-屋面层外窗副框安装、外窗附框收口。

塔楼建筑图纸中标准病房的窗口尺寸为长2700mm，高度为1800mm，而幕墙图纸中外窗框净宽为2800mm，高度为1700mm,与建筑图纸的窗口宽度相差100mm，高度相差100mm，根据幕墙幕墙施工图节点大样BJD-10、BJD-11、BJD-13、BJD-14，我单位需要收口至附框的内皮，两侧各收口50mm,高度上下两侧各收50mm，下图为BJD-10，收口面如图所示。

外墙窗洞口收边收口技术交
底
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
外墙窗洞口收边收口技术交底
目前已施工的窗边有渗漏水现象，为减少渗漏水因素，特对外墙窗洞口的收边收口作如下技术交底：
1、做收边收口施工时，收边收口部位的窗的所有工序施工完毕，并经验收合格。

如：发泡剂已打满，无遗漏现象；安窗用的连接件及避雷钢筋埋设到位；木楔、纸片清理完毕；冒出窗框外的发泡剂已用刀片切割整齐等。

2、窗框收口前，应用小毛刷等工具将收口部位清扫干净，并用低浓度素水泥浆湿润基层。

3、窗框室内、外的周边均用如下配合比的防水砂浆进行收口：
水泥：砂（掺和石粉）：JC防水剂=1：2：0.03
收口砂浆在填塞范围内要嵌填密实饱满，为配合打胶，框外应作成向内的凹槽，预留窗框打胶缝宽5~8mm。

4、发现窗框周边墙砖的缝隙未嵌填密实的部分，应对该部分重新檫缝，将墙砖填缝不密实的部分进行填塞密实。

5、在收边收口施工过程中，若发现有木楔、纸片等杂物要清理干净；收口完毕，应及时将粘附在窗框上的水泥浆清理干净，避免污染窗玻璃。

北京城建四公司尚源·印象技术部
2006年12月8日
