数控编程G代码和M代码Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】G代码内容G00快速定位G01直线插补G02圆弧插补G03圆弧插补G04暂停G05G06G07G08G09G10G11G12G13刀架选择:刀架AG14刀架选择:刀架BG15G16G17刀具半径补偿:X-Y平面G18刀具半径补偿:Z-X平面G19刀具半径补偿:Y-Z平面G20原始位置指令G21ATC原始位置指令G22扭距跳过指令G23G24ATC原始位置移动指令(不带直线插补)G25节点位置移动指令(不带直线插补)G26G27G28扭距极限指令取消G29扭距极限指令G30跳步循环G31固定螺纹车削循环:轴向G32固定螺纹车削循环:端面G33固定螺纹车削循环G34变螺距螺纹车削循环:增加螺距G35变螺距螺纹车削循环:减少螺距G36动力刀具轴-进给轴同步进给(正转) G37动力刀具轴-进给轴同步进给(反转) G38G39G40刀尖圆狐半径补偿:取消G41刀尖圆狐半径补偿:左G42刀尖圆狐半径补偿:右G43G44G45G46G47G48G49G50零点位移,主轴最高转速指令G51G52六角刀架转位位置误差补偿G53G54G55G56G57G58G59G60G61G62镜像指令G63G64到位控制关G65到位控制开G66G67G68G69G70G71复合固定螺纹车削循环:轴向G72复合固定螺纹车削循环:径向G73轴向铣槽复合固定循环G74径向铣槽复合固定循环G75自动倒角G76自动倒圆角G77攻丝复合固定循环G78反向螺纹攻丝循环G79G80形状定义结束(LAP)G81轴向形状定义开始(LAP)G82径向形状定义开始(LAP)G83坯材形状定义开始(LAP)G84棒料车削循环中改变切削条件(LAP) G85调用棒料粗车循环(LAP)G86调用重复粗车循环(LAP)G87调用精车循环(LAP)G88调用连续螺纹车削循环(LAP)G89G90绝对值编程G91增量编程G92G93G94每分进给模式(mm/min)G95每转进给模式(mm/rev)G96恒周速切削开G97G96取消G98G99G100刀架A或刀架B单独切削的优先指令G101创成加工中直线插补G102创成加工中圆弧插补(正面)(CW)G103创成加工中圆弧插补(正面)(CCW)G104G105G106G107主轴同步攻丝,右旋螺纹G108主轴同步攻丝,左旋螺纹G109G110刀架A恒周速切削G111刀架B恒周速切削G112圆弧螺纹车削CWG113圆弧螺纹车削CCWG114G115G116G117G118G119刀具半径补尝:C-X-Z平面G120G121G122刀架A副主轴W轴指令(13)G123刀架B副主轴W轴指令(G14)G124卡盘A有效原点G125卡盘B有效原点G126锥度加工模式OFF指令G127锥度加工模式ON指令G128M/C加工模式OFF指令G129M/C加工模式ON指令G130G131G132创成加工中圆弧插补(侧面)(CW)G133创成加工中圆弧插补(侧面)(CCW)G134G135G136坐标反转结束或Y轴模式关G137坐标反转开始G138Y轴模式开G139G140主轴加工模式的指定G141副主轴加工模式的指定G142自动脱模主轴加工模式的指定G143自动脱模主轴和第3刀架加工模式的指定G144W-轴控制OFF指令G145W-轴控制ON指令G146G147G148B-轴控制OFF指令G149B-轴控制ON指令G150G151G152可编程尾架定位(牵引尾架)G153可编中心架G代码(牵引)G154W-轴单向定位指令G155精确轮廓描绘模式ON指令G156精确轮廓描绘模式OFF指令G157G158刀具轴方向刀具长度偏移量G159刀具轴方向刀具长度偏移量(不带旋转位移偏移量) G160取消刀具轴方向刀具长度偏移量G161G代码宏功能MODING162G代码宏功能MODING163G代码宏功能MODING164G代码宏功能MODING165G代码宏功能MODING166G代码宏功能MODING167G代码宏功能MODING168G代码宏功能MODING169G代码宏功能MODING170G代码宏功能MODING171G代码宏功能CALLG172G173G174G175G176G177G178同步攻丝循环(CW)G179同步攻丝循环(CCW)G180动力刀具复合固定循环:取消G181动力刀具复合固定循环:钻孔G182动力刀具复合固定循环:镗孔G183动力刀具复合固定循环:深孔钻G184动力刀具复合固定循环:攻丝G185动力刀具复合固定循环:轴向螺纹车削G186动力刀具复合固定循环:端面螺纹车削G187动力刀具复合固定循环:轴向直螺纹车削G188动力刀具复合固定循环:经向直螺纹车削G189动力刀具复合固定循环:铰孔/镗孔G190动力刀具复合固定循环:键槽切削循环G191动力刀具复合固定循环:轴向键槽切削循环G192G193G194G195G196G197G198G199G200G201G202G203G204G205G代码宏功能CALLG206G代码宏功能CALLG207G代码宏功能CALLG208G代码宏功能CALLG209G代码宏功能CALLG210G代码宏功能CALLG211G代码宏功能CALLG212G代码宏功能CALLG213G代码宏功能CALLG214G代码宏功能CALLM代码内容M00程序停止M01任选停止M02程序结束M03工作主轴起动(正转)M04工作主轴起动(反转)M05主轴停止M06刀具交换M07M08冷却液开M09冷却液关M10主轴点动关M11主轴点动开M12动力刀具轴停止M13动力刀具轴正转M14动力刀具轴反转M15C轴正向定位M16C轴反向定位M17机外测量数据通过RS232C传送请求M18主轴定向取消M19主轴定向M20尾架干涉区或主轴干涉监视关(对面双主轴规格) M21尾架干涉区或主轴干涉监视开(对面双主轴规格) M22倒角关M23倒角开M24卡盘干涉区关,刀具干涉区关M25卡盘干涉区开,刀具干涉区开M26螺纹导程有效轴Z轴指定M27螺纹导程有效轴X轴指定M28刀具干涉检查功能关M29刀具干涉检查功能开M30程序结束M31M32螺纹车削单面切削模式M33螺纹车削时交叉切削模式M34螺纹车削逆向单面切削模式M35装料器夹持器Z向滑动后退M36装料器夹持器Z向滑动前进M37装料器臂后退M38装料器臂前进到卸载位置M39装料器臂前进到卡盘位置M40主轴齿轮空档M41主轴齿轮1档或底速线圈M42主轴齿轮2档或高速线圈M43主轴齿轮3档M44主轴齿轮4档M45M46M47M48主轴转速倍率无效取消M49主轴转速倍率无效M50附加吹气口1关M51附加吹气口1开M52M53M54分度卡盘自动分度M55尾架后退M56尾架前进M57M63取消M58卡盘底压M59卡盘高压M60M61取消M61圆周速度恒定切削时,恒定旋转应答忽视M62M64取消M63主轴旋转M码应答忽视M64主轴旋转之外的M码应答忽视M65T码应答忽视M66刀架回转位置自由M67凸轮车削循环中同步运行模式取消M68同步模式A运行开M69同步模式B运行开M70手动换到指令M71M72ATC单元定位在接近位置M73螺纹车削类型1M74螺纹车削类型2M75螺纹车削类型3M76工件捕手后退M77工件捕手前进M78中心架松开M79中心架夹紧M80过切前进M81过切后退M82M83卡盘夹紧M84卡盘松开M85LAP粗车循环后不返回起始位置M86刀架右回转指定M87M86取消M88吹气关M89吹气开M90关门M91开门M92棒料进给器后退M93棒料进给器前进M94装料器装料M95装料器卸料M96副轴用工件捕手后退M97副轴用工件捕手前进M98尾架低压M99尾架高压M100等待同步指令M101外部M码M102外部M码M103外部M码M104外部M码M105外部M码M106外部M码M107外部M码M108外部M码M109取消M110M110C轴连接M111拾取轴自动零点设定M112M-刀具轴在第三刀架上停止M113M-刀具轴在第三刀架前进转M114M-刀具轴在第三刀架向回转M115卸料器打开M116卸料器关闭M117侧头前进M118侧头后退M119工件计数专用M120无工件M121固定中心架打开/关闭M122固定中心架后退M123固定中心架前进M124STM超时检测开M125STM超时检测关M126附加送气口3关M127附加送气口3开M128尾架转动后退M129尾架转动前进M130卡盘故障检测空气关M131卡盘故障检测送气输出关M132卡盘故障检测关M133卡盘故障检测开M134负荷监视关M135负荷监视开M136复合固定循环形状指定M137对刀器互锁解除开M138对刀器互锁解除关M139自学功能启动M140攻丝循环动力刀具恒周速应答忽视M141C轴夹紧指令选择M142冷却液底压M143冷却液高压M144附加冷却液1关M145附加冷却液1开M146C轴松开M147C轴夹紧M148自动脱模主轴正转M149自动脱模主轴反转M150同步旋转关M151同步旋转开M152动力刀具轴互锁解除开M153动力刀具轴互锁解除关M154附加送气口2关(测量用吹气口) M155附加送气口2开(测量用吹气口) M156尾座互锁解除关M157尾座互锁开M158凸轮加工机-同步运行关M159凸轮加工机-同步运行开M160M161取消M161进给倍率固定(100%)M162M163取消M163动力刀具主轴倍率固定(100%)M164M165取消M165进给保持和单程序段忽视M166尾架进给/后退互锁解除关M167尾架进给/后退互锁解除开M168忽略动力刀具轴恒周速应答忽视M169C轴没卡紧M170M171M172车床内侧机械手互锁解除关M173车床内侧机械手互锁解除开M174附加冷却液2关M175附加冷却液2开M176Y轴松开M177Y轴夹紧M178尾架卡盘夹紧M179尾架卡盘松开M180机械手请求0M181机械手请求1M182机械手请求2M183机械手请求3M184卡盘互锁取消关M185卡盘互锁取消开M186M187M188尾架连接关(牵引可编程尾架规格) M189尾架连接开(牵引可编程尾架规格) M190尾架连接是可用G00移动M191动力刀具主轴分度方向指定(顺时针) M192动力刀具主轴分度方向指定(逆时针) M193M194取消M194螺纹车削相位核运行M195M196取消M196螺纹车削相位核对位移量有效M197螺纹车削相位核对位移量清除M198M199M200Z轴同步进给取消M201Z轴同步进给G13M202Z轴同步进给G14M203刀架松开(数控刀架)M204LR15M-ATC;循环时间缩短规格(刀库换刀门关)M205LR15M-ATC;循环时间缩短规格(刀库换刀门开)M206LR15M-ATC;循环时间缩短规格(后退位置防护罩开)M207LR15M-ATC;循环时间缩短规格(后退位置防护罩关)M208门互锁C,D开M209门互锁C,D关M210M211键槽切削循环:单向切削模式M212M-刀具轴在第三刀架上停止或键槽切削循环:交叉切削模式M213M-刀具轴在第三刀架上停止或键槽切削循环:进给量指定切削模式M214M-刀具轴在第三刀架上停止或键槽切削循环:等分切削模式M215负载监视G00忽略关M216负载监视G00忽略开M217M218附加吹气口关M219附加吹气口开M220平面车削关M221平面车削旋转比(1:1)M222平面车削旋转比(1:2)M223平面车削旋转比(1:3)M224平面车削旋转比(1:4)M225平面车削旋转比(1:5)M226平面车削旋转比(1:6)M227LR15M-ATC;ATC操作完成等待指令M228ATC下一个刀具返还指令M229ATC动力刀具分度M230外部M码M231外部M码M232外部M码M233外部M码M234外部M码M235外部M码M236外部M码M237外部M码M238平面车削动力主轴相位变更M239副主轴模式主轴分度M240动力刀具主轴:空档M241动力刀具主轴:第1档M242动力刀具主轴:第2档M243排屑装置停止M244排屑装置正转M245M246副主轴卡盘互锁解除开M247副主轴卡盘互锁解除关M248副主轴卡盘夹紧M249副主轴卡盘松开M250工件推进器后退M251工件推进器前进M252激光尺数据写入M253激光尺数据核对M254程序停止M255M256M257M258M259M260M261M262M263M264M265取消M265脉冲手轮控制方式是取消快速进给M266M267M268M269M270M271主轴低速开M272主轴低速关M273M274M275M276M277M278M279M280M281M282M283M284M285M286M287M288副主轴模式吹气关M289副主轴模式吹气开M290顶门关M291顶门开M292M293M294M295M296时间常数切换(用于少量切削标志) M297时间常数切换(用于有效形状)M298M299。
数控铣床G代码和M代码.txt爱,就大声说出来,因为你永远都不会知道,明天和意外,哪个会先来!石头记告诉我们:凡是真心爱的最后都散了,凡是混搭的最后都团圆了。
你永远看不到我最寂寞的时候,因为在看不到你的时候就是我最寂寞的时候!最佳答案代码功能G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削,英制G33------等螺距螺纹切削,公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率,每分钟进给G95------进给率,每转进给功能详解G00—快速定位格式:G00 X(U)__Z(W)__说明:(1)该指令使刀具按照点位控制方式快速移动到指定位置。
加⼯中⼼常⽤G代码和M代码⼤全,收藏好了我们在使⽤数控加⼯中⼼的过程中,最常见的数控代码有两种,⼀种是G代码,⼀种是M代码。
本⽂整理了常见的G代码和M代码的含义,不同⼚商不同的数控系统可能稍有出⼊,在实际中以说明书为准。
G代码:准备功能,控制机床动作(⽐如G00快速移动)M代码:辅助功能,辅助机床动作。
(⽐如M03主轴正转)01 G代码指令G00 -- 快速定位G01 -- 直线插补G02 -- 圆弧插补(顺时针)G03 -- 圆弧插补(逆时针)G04 -- 暂停G05 -- ⾼速⾼精度制御 1(部分机床)G05.1 -- ⾼速⾼精度制御 2(部分机床)G07.1/107 -- 圆筒补间(部分机床)G09 -- 正确停⽌检查(部分机床)G10 -- 程式参数输⼊/补正输⼊(部分机床)G11 -- 程式参数输⼊取消(部分机床)G12 -- 整圆切削CW(部分机床)G13 -- 整圆切削CCW(部分机床)G12.1/112 -- 极坐标补间有效(部分机床)G13.1/113 -- 极坐标补间取消(部分机床)G15 -- 极坐标指令取消(部分机床)G16 -- 极坐标指令有效(部分机床)G17 -- XY平⾯选择G18 -- ZX平⾯选择G19 -- YZ平⾯选择G20 -- 选择英制G21 -- 选择公制G28 -- 返回参考点G29 -- 从参考点返回G30 -- 第2~4参考点复归(部分机床)G30.1 -- 复归⼑具位置1 (部分机床)G30.2 -- 复归⼑具位置2 (部分机床)G30.3 -- 复归⼑具位置3 (部分机床)G30.4 -- 复归⼑具位置4 (部分机床)G30.5 -- 复归⼑具位置5 (部分机床)G30.6 -- 复归⼑具位置6 (部分机床)G31 -- 跳跃机能(部分机床)G31.1 -- 跳跃机能1 (部分机床)G31.2 -- 跳跃机能2 (部分机床)G31.3 -- 跳跃机能3 (部分机床)G32 -- 模态G指令G33 -- 螺纹切削G34 -- 特别固定循环(圆周孔循环)G35 -- 特别固定循环(⾓度直线孔循环)G36 -- 特别固定循环(圆弧)G37 -- ⾃动⼑具长测定G37.1 -- 特别固定循环(棋盘孔循环)G38 -- ⼑具径补正向量指定G39 -- ⼑具径补正转⾓圆弧补正G40 -- ⼑具径补正取消G41 -- ⼑具径补正左G42 -- ⼑具径补正右G40.1 -- 法线制御取消G41.1 -- 法线制御左有效G42.1 -- 法线制御右有效G43 -- ⼑具长设定(正)G44 -- ⼑具长设定(负)G43.1 -- 第1主轴制御有效G44.1 -- 第2主轴制御有效G45 -- ⼑具位置设定(扩张)G46 -- ⼑具位置设定(缩⼩)G47 -- ⼑具位置设定(⼆倍)G48 -- ⼑具位置设定(减半)G47.1 2 -- 主轴同时制御有效G49 -- ⼑具长设定取消G50 -- ⽐例缩放取消G51 -- ⽐例缩放有效G50.1 -- G指令镜象取消G51.1 -- G指令镜象有效G52 -- 局部坐标系设定G53 -- 机械坐标系选择G54 -- ⼯件坐标系(第⼀)默认G55 -- ⼯件坐标系(第⼆)G56 -- ⼯件坐标系(第三)G57 -- ⼯件坐标系(第四)G58 -- ⼯件坐标系(第五)G59 -- ⼯件坐标系(第六)G60 -- 单⽅向定位G61 -- 准确停⽌⽅式G62 -- 镜像指令G63 -- 攻丝⽅式G64 -- 取消G61G65 -- 宏调⽤⼦程序G68 -- 旋转G17,G18,G19,X Y,Z,R G69 -- 取消G68G70 -- 圆周钻孔G71 -- 圆弧钻孔G72 -- ⾓度钻孔G73 -- ⾼速深钻孔循环G74 -- 后退攻丝循环G76 -- 精镗孔循环G77 -- 后退式镗孔循环G80 -- 取消固定循环G81 -- 钻孔循环G82 -- 点钻孔循环G83 -- 深孔钻孔循环G84 -- 攻丝循环G85 -- 镗孔循环G86 -- 镗孔/停⽌循环G87 -- 镗孔/缩回循环G88 -- 镗孔/暂停/缩回G89 -- 镗孔/暂停循环G90 -- 绝对值编程G91 -- 增量编程G92 -- 设定⼯件坐标G93 -- 每分钟进给次数G94 -- 每分钟进给速度G98 -- 开始点返回G99 -- R平⾯选择G98 -- 固定循环返回起始点(部分机床)G99 -- 返回固定循环R点(部分机床)G114.1 -- 主轴同期制御G100~225 -- 使⽤者巨集(G码呼叫)最⼤10个02 M代码指令M00 -- 程式停⽌(暂停)M01 -- 程式选择性停⽌/选择性套⽤M02 -- 程序结束M03 -- 主轴正转M04 -- 主轴反转M05 -- 主轴停⽌M06 -- ⾃动⼑具交换M07 -- 吹⽓启动M08 -- 切削液启动M09 -- 切削液关闭M10 -- ⼯作台(B轴)锁住M11 -- ⼯作台(B轴)松开M13 -- 主轴顺时针转动及加切削液M14 -- 主轴逆时针转动及加切削液M15 -- 正⽅向运动M16 -- 负⽅向运动M19 -- 主轴定位M21 -- X轴镜象启动M22 -- Y轴镜象启动M23 -- 镜象取消M24 -- 第四轴镜象启动M25 -- 第四轴夹紧M26 -- 第四轴松开M27 -- 分度盘功能M29 -- 刚性攻⽛M30 -- 程式结束/⾃动断电M48 -- 深钻孔启动M52 -- ⼑库右移M53 -- ⼑库左移M70 -- ⾃动⼑具建⽴M71 -- ⼑套向下M72 -- 换⼑臂60°M73 -- 主轴松⼑M74 -- 换⼑臂180°M75 -- 主轴夹⼑M76 -- 换⼑臂0°M77 -- ⼑臂向上M81 -- ⼯作台交换确认M82 -- ⼯作台上M83 -- ⼯作台下M84 -- ⼯作台伸出M85 -- ⼯作台缩回M86 -- ⼯作台门开M87 -- ⼯作台门关M98 -- 调⽤⼦程序M99 -- ⼦程序结束。
Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持,而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”,像直线、圆弧和循环代码。
反之,像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里,当前的代码会被加载的同2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下),或者移动到某个距离处 (在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是:采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线,根据到达的顺序,机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样,以最短的时间(不超过每一个轴快速移动速率)定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补 (G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟 (CW)G03 –逆时钟 (CCW)X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量 (半径值)R –圆弧范围 (最大180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G30 第二原点返回 (G30)坐标系能够用第二原点功能来设置。
数控加工中心常用的G代码和M指令G代码----功能--------------格式:1.G00--------快速移动格式:G00X-----Y-----Z----2.G01--------直线插补格式:G01X-----Y-----Z----F-----3.G02--------顺圆插补格式:G02X-----Y-----Z----R-----G02X-----Y-----Z----I-----J-----K-----4.G03--------逆圆插补格式:G03X-----Y-----Z-----R------G03X-----Y-----Z-----I-----J-----K-----5.G04--------暂停6.G15--------极坐标系指令取消7.G16--------极坐标系指令8.G17--------选择XY平面9.G18--------选择XZ平面10.G19--------选择YZ平面11.G20--------英寸输入12.G21--------毫米输入13.G28--------返回参考点14.G29--------从参考点返回15.G40--------刀具半径补偿取消16.G41--------刀具半径左补偿17.G42--------刀具半径右补偿18.G43--------正向刀具长度补偿19.G44--------负向刀具长度补偿20.G49--------刀具长度补偿取消21.G50--------比例缩放取消22.G51--------比例缩放有效23.G54~G59选择工件坐标系1~~~624.G68--------坐标旋转25.G69--------坐标旋转取消26.G73--------高速深孔钻循环格式:G73X---Y---Z---R---Q---F---K---27.G74--------左旋攻丝循环格式:G74X---Y---Z---R---Q---F---K---28.G76--------精镗循环格式:G76X---Y---Z---R---Q---P---F---K---29.G80--------取消固定循环30.G81--------钻孔循环格式:G81X---Y---Z---R---F---31.G83--------排屑钻孔循环格式:G83X---Y---Z---R---Q---F---K---32.G84--------刚性攻丝循环格式:G84X---Y---Z---R---P---F---K---33.G90--------绝对值编程34.G91--------增量值编程35.G94--------每分钟进给36.G95--------每转进给37.G98--------固定循环返回到参考点38.G99--------固定循环返回到R点常用的辅助功能M代码M代码----功能1.M00--------程序停止2.M01--------选择停止3.M02--------程序结束4.M03--------主轴正转5.M04--------主轴反转6.M05--------主轴停止转动7.M06--------换刀指令8.M08--------切削液开9.M09--------切削液关10.M19-------主轴定位11.M30-------程序结束,并返回程序起始12.M98-------子程序调用13.M99-------子程序结束,并返回主程序地址码中英文字母的含义地址------功能---------含义1.D------------补偿号--------刀具半径补偿指令2.F------------进给速度------给速度的指令3.G------------准备功能-----指令动作方式4.H------------补偿号--------补偿号的指定5.I-------------坐标字--------圆弧中心X轴向坐标6.J-------------坐标字--------圆弧中心Y轴向坐标7.K------------坐标字--------圆弧中心Z轴向坐标8.L------------重复次数-----固定循环及子程序的重复次数9.M-----------辅助功能-----机床开/关指令10.N----------顺序号--------程序段顺序号11.O----------程序号--------程序号,子程序号的指定12.P----------------------------暂停或程序中某功能开始使用的顺序号13.Q----------------------------固定循环终止段号或固定循环中定距14.R----------坐标字---------固定循环中定距离或圆弧半径的指令15.S----------主轴功能------主轴转速的指令16.T----------刀具功能------刀具编号的指令17.X---------坐标字----------X轴的绝对坐标值或暂停时间18.Y---------坐标字----------Y轴的绝对坐标19.Z---------坐标字----------Z轴的绝对坐标功能详解:G00—快速定位格式:G00 X(U)__Y(W)__说明:(1)该指令使刀具按照点位控制方式快速移动到指定位置。
Fanuc数控车床G代码与M指令Fanuc数控车床G代码及M指令⼀、G 代码命令1、代码组及其含义“模态代码”和“⼀般”代码“形式代码”的功能在它被执⾏后会继续维持,⽽“⼀般代码”仅仅在收到该命令时起作⽤。
定义移动的代码通常是“模态代码”,像直线、圆弧和循环代码。
反之,像原点返回代码就叫“⼀般代码”。
每⼀个代码都归属其各⾃的代码组。
在“模态代码”⾥,当前的代码会被加载的同组代码替换。
2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把⼑具从当前位置移动到命令指定的位置(在绝对坐标⽅式下),或者移动到某个距离处(在增量坐标⽅式下)。
2. ⾮直线切削形式的定位我们的定义是:采⽤独⽴的快速移动速率来决定每⼀个轴的位置。
⼑具路径不是直线,根据到达的顺序,机器轴依次停⽌在命令指定的位置。
3. 直线定位⼑具路径类似直线切削(G01) 那样,以最短的时间(不超过每⼀个轴快速移动速率)定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线⽅式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补(G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW) 凹圆G03 –逆时钟(CCW) 凸圆X, Z –在坐标系⾥的终点U, W –起点与终点之间的距离I, K –从起点到中⼼点的⽮量(半径值) R –圆弧范围(最⼤180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G30 第⼆原点返回(G30)坐标系能够⽤第⼆原点功能来设置。
Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持,而“一般代码”仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”,像直线、圆弧和循环代码。
反之,像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里,当前的代码会被加载的同组代码替换。
2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下),或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是:采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线,根据到达的顺序,机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样,以最短的时间(不超过每一个轴快速移动速率)定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G圆弧插补(G02, G03)031. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW) 凹圆G03 –逆时钟(CCW) 凸圆X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量(半径值) R –圆弧范围(最大180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G30 第二原点返回(G30)坐标系能够用第二原点功能来设置。

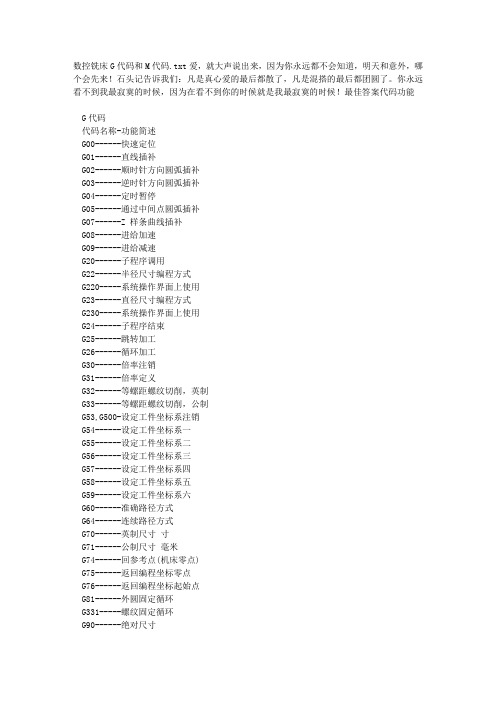

数控铣床G代码和M代码.txt爱,就大声说出来,因为你永远都不会知道,明天和意外,哪个会先来!石头记告诉我们:凡是真心爱的最后都散了,凡是混搭的最后都团圆了。
你永远看不到我最寂寞的时候,因为在看不到你的时候就是我最寂寞的时候!最佳答案代码功能G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削,英制G33------等螺距螺纹切削,公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G92------预制坐标G94------进给率,每分钟进给G95------进给率,每转进给功能详解G00—快速定位格式:G00 X(U)__Z(W)__说明:(1)该指令使刀具按照点位控制方式快速移动到指定位置。
