VXXX公安局集团客户专线接入方案一、项目概况XX地区公安局是XX地区重点行业集团客户,全局员工移动用户占92%，是XX地区移动公司重要的战略合作伙伴。
XX地区公安局现有派出所96个，分布在市区及郊县。
为更好地促进双方下一步信息化合作，XX地区移动分公司与XX 地区公安局签署合作协议，XX地区移动分公司为XX市及各县、各乡派出所建设XX地区公安专网。
二、系统解决方案 (一)在XX地区公安局新建一套OSN1500,在市、各县、乡、镇派出所新建Metro 100传输设备。
各市、各县、乡、镇派出所网点Metro 100通过155M 光口连接至移动基站MSTP传输网，通过华为Metro 100传输设备FE口与用户侧数据设备进行对接，将市、各县、乡、镇派出所网点数据业务通过MSTP传输网透传至XX地区公安局机房OSN1500进行汇聚，并且通过XX地区公安局机房OSN1500设备配置的FE接口与用户侧数据设备相连，做到XX地区公安局对市、各县、乡、镇派出所网点数据业务的汇聚。
XX地区公安局OSN15OO 通过622M 光口双路由方式接入XX地区移动公司传输城域网中。
OSN1500配置双电源，预留插槽和端口，便于备份和网点扩容，电源线的连接方式采用交叉连接，确保电源的冗余备份。
2、网络拓扑图其网络组织结构如下图所示：3、设备部分：本次工程需要在XX地区公安局新增华为OSN1500 传输设备 1台，在市、各县、乡、镇公安局派出所点增设华为Metro 100传输设备 96台，扩容各引接基站Metro 1000设备OI2D板卡60块，Metro 1000 49SCB主控板6块，扩容OSN7500设备SLQ4单板1块，公交公司基站新增Metro1000设备一台。
4、传输线路部分新建各种程式12芯光缆68公里5、投资估算5.1设备综合造价：5.2传输线路综合造价三、系统解决方案 (二)在XX地区公安局新建一套OSN1500设备,在市、县、乡、镇派出所引接基站原有Metro 1000传输设备上扩容EFS单板,在基站和用户侧各新增光电转换器RC512，通过光电转换器将光纤拉远到用户端和用户侧数据设备进行对接，将市、各县、乡、镇派出所网点数据业务通过MSTP传输网至各县OSN7500进行汇聚后，通过本地网与XX地区公安局机房OSN1500进行汇聚，最后通过XX地区公安局机房OSN1500设备配置的FE接口与公安局数据设备相连，做到XX地区公安局对市、各县、乡、镇派出所网点数据业务的汇聚。
集团专线业务介绍集团专线业务简介：集团专线接入是指基于我公司GSM网络、CMNET数据网，并主要利用自有传输网络资源，采用有线和无线方式为集团客户提供接入或数据传送业务，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。
集团专线类产品分类集团专线类产品分类。
目前，我公司提供集团客户专线类应用主要是：互联网专线上网；通过传输网络提供点对点数据专线组建用户专用网络；通过互联网IP VPN技术提供点对点专线组建用户专用网络；此外，通过互联网宽带、数据专线接入GPRS网关、短信网关等提供行业应用。
根据以上应用，将集团专线类业务分为互联网宽带、数据专线、IP VPN专线三大类（本分类符合集团公司对集团客户端到端业务的要求）。
集团专线接入业务范围向集团客户提供的业务类型：宽带接入：指集团客户通过CMNet数据网或IP城域网，访问互联网资源或者为其它数据业务提供数据传送服务。
数据专线：通过我公司SDH、MSTP、ATM电路等网络，为集团客户提供专用户电路组网的服务。
IP－VPN多点接入：IP-VPN是利用IP网络资源为客户构成专用网的一种业务。
语音类接入：如企业客服/呼叫中心直联、PBX直联等。
MAS、GPRS、短信网关专线接入等行业应用类专线。
互联网宽带产品CMNET用户直接接入移动公司的城域网节点设备的端口。
用户就近无法接入城域网节点，需经过传输电路延伸至城域网节点，接入城域网交换机端口。
数据专线-SDH接入层主要完成各种类型用户的接入；汇聚层负责汇集分散的接入点，完成数据复用、数据传送、数据交换功能，提供流量控制和用户管理功能；核心层高速信息交互，数据快速转发，与骨干网的互联，提供城市的高速IP数据出口。
用户路由器华为12芯光终端盒华为SDH）XXX传输机房数据专线业务特点基于SDH、DWDM等技术的光纤传输网络，可以满足多种的业务需求，包括高可靠性需求，不同的接口需求，不同的带宽需求的各种业务，均能提供差异化，个性化的服务。
集团客户接入场景指导书目录二 O 一三年六月 (1)场景一集团客户E1 TDM数据专线接入方案 (3)场景二集团客户34M/45M/155M TDM数据专线接入方案 (4)场景三集团客户2M～300M 以太网数据专线接入方案 (5)场景四集团客户300M～1000M 以太网数据专线接入方案 (7)场景五集团客户MPLS VPN数据专线接入方案 (8)场景六集团客户视频监控数据专线接入方案 (9)场景七集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案 (11)场景八集团客户千兆以上大颗粒数据专线接入方案 (12)场景九集团客户IP化语音专线接入方案 (13)场景十集团客户百兆以下互联网专线接入方案 (14)场景十一其他类型的集团客户接入方案 (16)场景一:集团客户E1 TDM 数据专线接入方案NxE1NxE1PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONU图1：集团客户E1 TDM 数据专线接入方案示意图1NxE1NxE1PDH/协议转换器/光纤收发器/MSAP客户侧SDH/MSTPSDH 接入图2：集团客户E1 TDM 数据专线接入方案示意图2场景2：集团客户34M/45M/155M TDM 数据专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧SDH/MSTPSDH+简单延伸接入SDH 接入图3：集团客户34M/45M/155M TDM 数据专线接入方案示意图1客户侧PTN图4：集团客户34M/45M/155M TDM 数据专线接入方案示意图2场景3： 集团客户2M ～300M 以太网数据专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONUFE/GE FE/GEFE/GE图5：集团客户2M ～300M 以太网数据专线接入方案示意图1PDH/协议转换器/光纤收发器/MSAP客户侧 MSTPMSTP 接入FE/GE FE/GE FE/GE图6：集团客户2M ～300M 以太网数据专线接入方案示意图2场景4： 集团客户300M ～1000M 以太网数据专线接入方案GE裸纤或CWDM客户侧PTNOTN+PTN 接入ONUGE 图7：集团客户300M ～1000M 以太网数据专线接入方案示意图1客户侧PTN PTN 接入协议转换器光纤收发器/MSAPGEGE GE图8：集团客户300M ～1000M 以太网数据专线接入方案示意图2场景5：集团客户MPLS VPN 数据专线接入方案客户侧PTN 城域CMNET/IP 专网ONU换器/光纤收发器/MSAP专网FE/GEFE/GEFE/GE图9：集团客户MPLS VPN 数据专线接入方案示意图场景6： 集团客户视频监控数据专线接入方案协议转换器/光纤收发器ONUFEFE视频光端机图10：集团客户视频监控数据专线接入方案示意图1协议转换器/光纤收发器FE视频光端机图11：集团客户视频监控数据专线接入方案示意图2场景7：集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案协议转换器/光纤收发器/MSAP客户侧PTNPCATM ATM 机支行/分理处/营业点图12：集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案示意图1ATM机客户侧SDH/MSTPPC支行/分理处/营业点ATM 图13：集团客户金融类高可靠性数据专线多点接入和收敛汇聚方案示意图2场景8：集团客户千兆以上大颗粒数据专线接入方案PTN或裸纤客户侧OTNOTN接入图14：集团客户千兆以上大颗粒数据专线接入方案示意图场景9：集团客户IP化语音专线接入方案FE/GEPDH/协议转换器/光纤收发器/MSAP客户侧PTN ONUFE/GEONU （内置语音端口）图15：集团客户IP 化语音专线接入方案示意图1PDH/协议转换器/光纤收发器/MSAP客户侧PTN FE/GE图16：集团客户IP 化语音专线接入方案示意图2场景10： 集团客户百兆以下互联网专线接入方案PDH/协议转换器/光纤收发器/MSAP客户侧PTNPTN 接入ONUFE/GE FE/GE FE/GE图17：集团客户百兆以下互联网专线接入方案示意图1换器发器图18：集团客户百兆以下互联网专线接入方案示意图2 场景11：其他类型的集团客户接入方案图19：其他类型的集团客户接入方案（沿街商铺）示意图图20：其他类型的集团客户接入方案（聚类市场或商务楼宇）示意图。

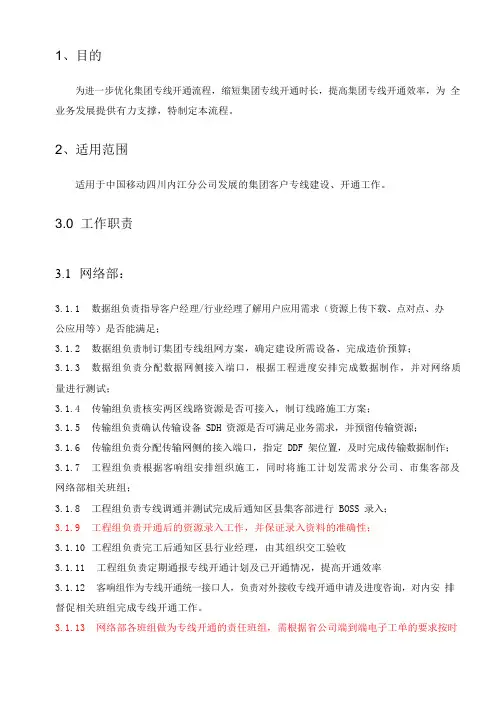

1、目的为进一步优化集团专线开通流程，缩短集团专线开通时长，提高集团专线开通效率，为全业务发展提供有力支撑，特制定本流程。
2、适用范围适用于中国移动四川内江分公司发展的集团客户专线建设、开通工作。
3.0 工作职责3.1网络部：3.1.1数据组负责指导客户经理/行业经理了解用户应用需求（资源上传下载、点对点、办公应用等）是否能满足；3.1.2数据组负责制订集团专线组网方案，确定建设所需设备，完成造价预算；3.1.3数据组负责分配数据网侧接入端口，根据工程进度安排完成数据制作，并对网络质量进行测试；3.1.4传输组负责核实两区线路资源是否可接入，制订线路施工方案；3.1.5传输组负责确认传输设备 SDH 资源是否可满足业务需求，并预留传输资源；3.1.6传输组负责分配传输网侧的接入端口，指定 DDF 架位置，及时完成传输数据制作；3.1.7工程组负责根据客响组安排组织施工，同时将施工计划发需求分公司、市集客部及网络部相关班组；3.1.8工程组负责专线调通并测试完成后通知区县集客部进行 BOSS 录入；3.1.9工程组负责开通后的资源录入工作，并保证录入资料的准确性；3.1.10工程组负责完工后通知区县行业经理，由其组织交工验收3.1.11工程组负责定期通报专线开通计划及已开通情况，提高开通效率3.1.12客响组作为专线开通统一接口人，负责对外接收专线开通申请及进度咨询，对内安排督促相关班组完成专线开通工作。
3.1.13网络部各班组做为专线开通的责任班组，需根据省公司端到端电子工单的要求按时完成工单处理。
3.1.14各班组负责根据施工单位考核表进行打分，并于次月 5 日前反馈上月考核结果，供工程组对施工单位进行考核。
3.2市集团客户部：3.2.1组织、指导各区县开展集团专线业务发展工作；3.2.2根据公司相关要求对集团客户专线接入进行效益评估，计算投入产出比，按照公司相关规定进行审批；3.2.3负责审批区县加急开通专线的理由是否充分，并控制加急开通总量每月不超过 5 次（加急专线工单需编号）；3.3区县公司：3.3.1根据业务受理表摸清专线建设需求，了解客户的涉及办公类的详细使用需求，并根据本流程确认配合网络部确认我方能否满足要求；对于无法满足需求的专线需慎重考虑。
集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。
（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。
（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。
包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。
（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。
2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。
如供电抄表、环境监控、车辆定位等。
二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。
三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。
（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务。
慎用场景：无充足PTN资源地市慎用。
备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。
浅析集团客户专线接入技术摘要：集团客户专线是互联网接入用户中的特殊群体，是各个运营商争相抢夺的重要用户，对通信网络正常运行和带宽有着极高的要求。
全面加强集团客户专线接入技术的分析研究，是确保通信网络正常稳定运行的关键措施，同时有利于提高服务质量和业务扩展范围，进一步推动通信业务的发展。
本文从集团客户专线简述及其设计原则入手，着重分析了集团客户专线接入技术，以供大家互相学习交流。
关键词：集团客户；专线；接入技术一、集团客户专线简述集团客户专线是运营商利用自己的通信网络资源，依托网络运营商覆盖全国的先进骨干光传输网络、宽带数据网以及城域接入网，通过光组网的传播方式，实现总部与各分支机构的电路互联，满足了集团客户关于内部信息共享、数据传送、会议电视、语音和传真的通信需求[1]。
集团客户专线主要的特点是：1）专线专用，24小时在线，实现双向数据同步传输，上网速度快、质量稳定、丢包率低、具有较高的安全性；2）本地自维护网站，能够自主在网站上发布更多的信息；3）运营费用可控：上网费用采用包月制，可最大限度的降低网络运营成本。
二、集团客户专线接入设计原则1、先进性原则。
集团客户专线接入组网的先进性原则，主要是指集团大客户专线接入组网的运行，应掌握运行专线的实时数据，加强对网络运行的科学分析研究，积极应对新技术、新设备的引入，确保先进新技术得到推广应用。
2、可靠性原则。
集团大客户专线接入组网的可靠性原则，主要是指集团大客户专线业务的进行，应针对组网技术、路由器、电路设置和传输设备等，结合专线业务的运行，制定合理的维护措施，确保运行数据的稳定可靠。
3、可扩容原则。
集团大客户专线接入组网的可扩容原则，主要指因网络信息量急剧增加，宽带市场容量扩充，或需要配置新设备及新功能技术，因此原有接入设备应保留足够的扩容空间，以满足信息网络快速发展这一现实需求。
三、集团客户专线接入技术分析1、SDH/MSTP技术。
SDH/MSTP是可以对多种速率信号进行同步信息传输、复用、分插和交叉连接的一种技术，目前广泛应用于接入网中。
集团专线接⼊⽅案集团专线接⼊⽅案⼀、互联⽹专线互联⽹专线接⼊业务是指客户通过租⽤专线接⼊到中国移动互联⽹（CMNet）的业务。
⼀般包括：宽带上⽹、政府企业信息发布、办公OA、视频服务器、游戏服务器、电⼦商务……互联⽹专线接⼊的⼏个特点：1、⼀般要求有固定的公⽹IP地址；2、24⼩时在线；3、保证接⼊带宽独享；4、可靠性要求较⾼，不允许中断。
根据现有⽹络资源，⽬前有以下⼏种接⼊⽅式：接⼊⽅式⼀：PON接⼊⽅式适合城区等有综合业务接⼊区的区域，依托综合业务接⼊区的光交、机房（OLT设备）。
PON接⼊是⼀种点到多点的光纤接⼊技术，由局侧的OLT （光线路终端）⽤户侧的ONU（光⽹络节点）以及ODN（光分配⽹络）组成。
所谓“⽆源”，是指ODN中不含有任何有源电⼦器件及电⼦电源，全部由分光器（Splitter）等⽆源器件组成。
主要采⽤⼀级分光⽅式，分光器⼀般布置于综合业务接⼊区的光交箱内。
⽤户⼀般使⽤FTTH、FTTB⽅式开通，多采⽤1:16分光，接⼊系统图如下：PON接⼊⽅式系统图PON接⼊⽅式的特点：1、对主⼲光缆的占⽤很少，单个⽤户⽆需新占分光器⾄PON的纤芯资源；2、点到多点的扇形结构，可以服务⼤量的⽤户；3、GPON⽬前可以提供下⾏2.5G的带宽；4、每个ONU只带⼀个⽤户，接⼊带宽独享；5、不同类型的终端提供不同的数据接⼝，宽带、语⾳、IPTV等⼀揽⼦解决⽅案。
⽅案思路：将⼀级分光器（1:8、1:16分光器）布置在综合业务区的光交内，或者在客户集中点的合适位置增加光纤分配箱，当附近有客户接⼊时，只需从光交(光纤分配箱)敷设光缆⾄客户机房，安装终端ONU/ONT设备，即可为客户提供服务。
接⼊⽅式⼆：基于PTN的接⼊⽅式PTN设备通过GE光⼝与IP城域⽹汇聚路由器互联。
业务开通时配置传输数据⾄集团客户部接⼊基站，通过客户侧新装的PTN 设备GE光⼝、FE电⼝落地，客户端使⽤交换机/路由器开通。
接⼊系统图如下：PTN接⼊系统图⽅案思路：鉴于PTN设备⾼带宽、丰富的接⼝以及扩容的便利性，在客户侧新配置PTN设备，即可为客户提供互联⽹服务。
集团客户专线接入方案指导手册版{客户管理}集团客户专线接入方案指导手册版集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录1概述32GPRS-VPN业务解决方案42.1GPRS-VPN业务建设流程42.2GPRS-VPN业务建设的注意事项42.3GPRS-VPN图解及路由器配置53IP-VPN业务解决方案73.1IP-VPN业务建设流程73.2IP-VPN业务建设的注意事项73.3IP-VPN业务图解74宽带上网业务解决方案94.1宽带上网业务建设流程94.2宽带上网业务建设的注意事项94.3宽带上网业务图解95附录：115.1接入设备介绍115.2专线接入方案补充155.3传输技术对比及推荐应用场景161概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。
如下图所示：业务网：业务网均为高性能服务器，均属网管中心管理范围。
武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。
传输网：武汉移动使用了PTN、SDH、PON作为传输网设备，其中OTN作为传输网的核心调度层，调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。
接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。
接入层通过采用：光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。
2GPRS-VPN业务解决方案GPRS网络做为一种承载网络，基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用，如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入，而且组网结构比较简单，实现起来也比较容易。
