大客户宽带专网的MSTP接入方案一、MSTP技术简介MSTP技术具有以下特点：1. 高带宽：MSTP技术采用波分复用技术，可以将多个波长叠加在一个光纤上，从而提供高带宽的传输能力。
每个波长的速率可以达到几十Gbps以上，远远超过了传统以太网的带宽限制。
2.网络稳定性：MSTP网络通过光纤进行传输，光纤具有抗干扰能力强、传输损耗小等特点，可以提供稳定的网络传输环境。
同时，MSTP技术支持链路保护和环网保护等功能，可以在链路故障时自动切换，确保网络的稳定运行。
3.灵活性：MSTP技术支持多种网络接口类型，包括光接口、电接口和语音接口等，可以灵活适配不同的网络应用需求。
同时，MSTP技术还支持各种网络拓扑结构，包括环网、星型网和链路段等，可以灵活部署和扩展网络。
针对大客户宽带专网的需求，可以采用以下MSTP接入方案：1.设计网络拓扑结构：根据大客户的地理分布和网络需求，设计合理的网络拓扑结构。
一般可以采用星型网或者链路段的拓扑结构，保证网络的高可用性和可靠性。
同时，还需要考虑网络的扩展性，可以预留一定的网络带宽和资源，以便未来的扩容和升级。
2.部署传输设备：根据网络拓扑结构，部署MSTP的传输设备。
传输设备可以包括光纤开关、光放大器、光传输系统等，用于实现光纤的复用和传输。
同时，还需要考虑网络接口的类型和数量，以满足大客户的接入需求。
3.配置网络参数：根据网络需求和服务等级，配置MSTP的网络参数。
包括链路传输速率、网络保护方式、QoS（服务质量）参数等。
通过合理的配置，可以提供符合大客户需求的网络服务。
4.部署用户终端：根据大客户的需求，部署相应的用户终端设备。
用户终端设备可以包括光接口、电接口和语音接口等，用于接入MSTP网络和实现数据传输。
5.网络监控与维护：对MSTP网络进行定期的监控和维护工作，包括网络性能的监测、链路故障的排除、异常事件的处理等。
通过及时的维护和管理，可以保障网络的稳定运行和高效传输。

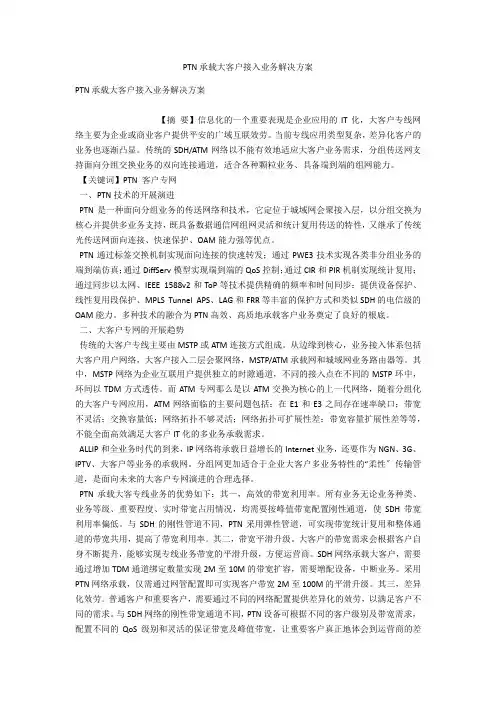

PTN承载大客户接入业务解决方案PTN承载大客户接入业务解决方案【摘要】信息化的一个重要表现是企业应用的IT化，大客户专线网络主要为企业或商业客户提供平安的广域互联效劳。
当前专线应用类型复杂，差异化客户的业务也逐渐凸显。
传统的SDH/ATM网络以不能有效地适应大客户业务需求，分组传送网支持面向分组交换业务的双向连接通道，适合各种颗粒业务、具备端到端的组网能力。
【关键词】PTN 客户专网一、PTN技术的开展演进PTN是一种面向分组业务的传送网络和技术，它定位于城域网会聚接入层，以分组交换为核心并提供多业务支持，既具备数据通信网组网灵活和统计复用传送的特性，又继承了传统光传送网面向连接、快速保护、OAM能力强等优点。
PTN通过标签交换机制实现面向连接的快速转发；通过PWE3技术实现各类非分组业务的端到端仿真；通过DiffServ模型实现端到端的QoS控制；通过CIR和PIR机制实现统计复用；通过同步以太网、IEEE 1588v2和ToP等技术提供精确的频率和时间同步；提供设备保护、线性复用段保护、MPLS Tunnel APS、LAG和FRR等丰富的保护方式和类似SDH的电信级的OAM能力。
多种技术的融合为PTN高效、高质地承载客户业务奠定了良好的根底。
二、大客户专网的开展趋势传统的大客户专线主要由MSTP或ATM连接方式组成。
从边缘到核心，业务接入体系包括大客户用户网络，大客户接入二层会聚网络，MSTP/ATM承载网和城域网业务路由器等。
其中，MSTP网络为企业互联用户提供独立的时隙通道，不同的接入点在不同的MSTP环中，环间以TDM方式透传。
而ATM专网那么是以ATM交换为核心的上一代网络，随着分组化的大客户专网应用，ATM网络面临的主要问题包括：在E1和E3之间存在速率缺口；带宽不灵活；交换容量低；网络拓扑不够灵活；网络拓扑可扩展性差；带宽容量扩展性差等等，不能全面高效满足大客户IT化的多业务承载需求。
大客户接入方案摘要：通过分析当前移动大客户传输的网络现状和存在的问题，结合基础网络的资源状况，阐述了以MSTP技术为基础的大客户接入方案；并详细介绍了组网方案、系统特点、接入模型以及带来的巨大经济效益。
关键词：大客户；MSTP；接入模型1.目前存在的主要问题当前的光边缘接入由于设备成本投入的原因，原来采用了大量的PDH接入的方式，但是此方案也存在安全上和管理上的明显不足。
此外PDH速率低，没有统一的光接口规范。
如果数据业务的接入采用PDH+E1转换器的方式，会造成网络复杂、设备种类多、业务可靠性低、网络监控困难、带宽僵硬等问题。
但是网桥（Ethernet协议转换器）无法进行网管，维护困难。
使用Ethernet协议转换器，一是带宽受限，上行带宽固定，带宽增加须更换网桥，业务没有可扩展性，不能提供个性化服务；二是转换器无法实现网管，这与电信网路的可运营、可管理的特征不相符，属于临时解决方案。
PDH点对点传输，业务无法保护，网络扩展受限，总带宽为8M或16M，当业务增加时，无法扩容；不支持环形网、链状网及大型星形网络结构；网络扩充性及升级性差，还占用较多的城域网交换机端口；以太网交换机节点有大量设备和大量电缆，故障点增多，维护困难。
综上所述，目前存在的主要问题是多网叠加，建设和维护成本较高；纯数据专线虽然价格便宜，但是无法保证专线客户的高QoS要求。
这些问题在原有大客户传输网中消耗了较多的设备成本和运营成本，对客户满意度和忠诚度的提升非常不力。
2.大客户接入方案2.1数据组网方案整个网络的系统按三层结构设计的思路来进行规划，即分为核心层、汇聚层和接入层三个层面。
这种层次型的结构，不仅提高了整个网络的可用性、可靠性，而且可以滤除网络主干上不必要的流量，并为网管提供良好的基础。
网络采用IP Over SDH技术，可以有效地保证数据传输的安全性、稳定性、强壮性。
2.1.1核心层核心层是网络高速互联的主干，主要实现数据的高速转发，要求大容量、高可靠性，由线速路由器等设备构成。
大客户专线接入组网方案的设计分析摘要：经济的进步和科技的发展，带动了新技术的涌现，并被应用于各行各业，IT和通信技术的融合和应用，推动了网络信息的发展。
经过多年的发展，我国网络信息服务体系已经基本成熟，运营商的服务也开始逐渐向深层次发展，即由基础服务向深层次服务不断转变，通过了解大客户需求，为大客户提供针对性的、更高水平的服务，以此来满足大客户的实际需求。
本文将针对大客户专线接入组网方案设计原则和设计策略，以及组网方案的设计进行研究。
关键词：大客户；组网方案；专线；SDH在市场竞争日趋激烈的今天，大客户已成运营商的重要客源和主要收入来源，运营商也愈加重视大客户业务。
如何为大客户提供更好的服务，是各运营共同面对的一个问题。
运行商应加强大对大客户业务市场的分析，以此来推动通信网络的运行，分析大客户业务市场有利于大客户业务的开展和拓展，增强运营商的市场把控能力，对企业的成本控制、质量的提升和服务范围的拓展都要帮助，这又反过来可以帮助运行商开拓大客户业务，以此来实现通信业务的良性发展。
一、大客户专线接入组网的设计原则（一）先进性原则先进性原则，指大客户专线接入组网后，运营商要加强对网络运行的分析，并且要对其起点加以研究，同时还要充分利用网络技术，以此来完成大客户业务的处理[1]。
运行商要想实现对大客户数据的科学分析，需要了解大客户运行专线的实时数据，这时要借助新技术、新设备，一方面能更好的获取运行专线的实时数据，同时还能提升大客户数据的分析效率，进而推动整个通信系统的速发展。
（二）可靠性原则可靠性原则，指大客户运行专线数据的可靠和稳定。
大客户专线业务运行过程中，要加强对通信系统的研究，并根据通信系统中的各个组成部分，如网络技术、电路设置和传输设备等，针对各个组件的特点和实际情况，制定完善的保护措施，从而推动整个通信系统的平稳运行，进而对运行过程中产生的数据起到保护作用[2]。
例如某运行商给某公司提供的网络服务系统，由于没有采取必要的网络安全保护措施，企业内部相关人员也忽视了企业网络安全的建设，导致企业重要商业数据丢失，给企业造成了重大损失，并因此导致企业终止了和运行商的网络服务合作。
对大客户专线接入解决方案的建议【摘要】随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，如何解决客户大带宽接入需求，以及客户灵活的业务接入需求，成为运营商不得不面对的问题，本文推出了MSAP技术在组网上的应用，表明了MSAP多业务接入平台是一种具有很好应用前景的接入网解决方案。
【关键词】大客户接入解决方案1.大客户专线业务需求分析大客户业务的需求呈多样性，包括传统的语音业务、视频类业务、办公信息化、高速Internet接入以及电子商务等，相对于一般的普通用户，大客户的业务量更大、种类复杂、如何为他们提供包括固定业务在内的整体解决方案，是对运营商的挑战和机会。
2.MSAP技术应运而生MSAP基于MSTP技术内核，在基于TDM传送的SDH功能之上，增加EoS（Ethernet over SDH）和EOP（Ethernet Over PDH）功能，将以太网等宽带业务内嵌或融合到SDH上，可在原有MSTP设备基础上提供对原有大量PDH、协转、光纤收发器等多种远端设备的统一接人，同时提供灵活的上联方式，可通过STM-1/E 1/FE等多种方式实现与城域网的互连，用同一个平台满足客户多样化的接人需求。
其本质上是MSTP技术在接人层的一种产品形态，同时MSAP较MSTP设备形态容量小，功能更聚焦，适用于业务量大且类型多的区域。
可提高局端接人机房设备的利用率，有效的和不同上层网络实现互通，细分市场客户，完成具有针对性的专线接人。
同时降低建设和运维成本，提升投资回报率。
IMSAP的组网模式和功能优势。
3.1 组网模式.MSAP作为专线业务接入平台，优化原有大客户专线的末端延伸。
在用户中心机房配置MSAP设备，可以灵活地接人分支机构的V35、E1、以太网业务，通过GFP封装后汇入于MSTP155M端口。
用户中心机房可通过155/622M光缆或FE/GE等较高速接口接人到上层的运营商MSTP公网或IP城域网，而MSAP又可以与现网SDH/MSTP统一网管，大大简化了网络结构，网络可扩展性较PDH有极大提升。
专线解决方案引言随着互联网的发展，越来越多的企业和组织需要保证网络连接的稳定性和安全性。
而常规的公共互联网业务往往无法满足这些需求。
为了解决这一问题，专线解决方案应运而生。
专线解决方案是一种通过专有网络连接机构或企业分支机构内部网络和数据中心的技术方案。
本文将探讨专线解决方案的定义、优势、应用场景以及一些常见的专线解决方案。
专线解决方案的定义专线解决方案是指通过专有网络连接机构或企业分支机构内部网络和数据中心的一种技术方案。
相比于公共互联网，专线解决方案提供更为稳定、可靠和安全的连接服务，可以满足企业对网络连接性能和安全性的高要求。
通过使用专线解决方案，企业可以建立起专属的网络通道，实现大容量、低延迟和高质量的数据传输。
专线解决方案的优势专线解决方案相比于公共互联网有以下几个优势：1.稳定性：专线解决方案采用专有网络，与公共互联网相比具有更高的稳定性。
由于专线网络受限于特定服务供应商和物理基础设施，故障和网络拥堵的可能性较低。
2.安全性：专线解决方案采用专用网络通道，数据传输过程中具有较高的安全性。
相比于公共互联网，专线解决方案可以提供更强的数据加密和传输隐私。
3.性能优化：专线解决方案通常能够提供低延迟和高质量的数据传输。
这对需要快速、稳定数据传输的企业非常重要，尤其是对于需要大量数据传输的行业，如金融、电信和大数据分析等。
4.灵活性和可扩展性：专线解决方案可以根据企业的需求进行定制，可以灵活地增加带宽和扩展网络规模，以满足不断变化的业务需求。
专线解决方案的应用场景专线解决方案可以应用于多种场景，适用于各种类型和规模的企业和组织。
以下是一些常见的应用场景：1.全球企业：对于有全球分支机构的企业，专线解决方案可以提供稳定的全球网络连接，实现不同地区办公室之间的高带宽数据传输。
2.金融机构：金融机构通常处理大量的敏感数据和交易信息，对网络连接的安全性和稳定性有很高的要求。
专线解决方案可以提供高效的交易传输和数据保护，确保金融机构的业务正常运行。
什么是大客户末端专线接入的有效解决方案2004-10-22李建存摘要：随着市场需求的变化，大用户接入越来越成为各运营商关注的一个重点。
本文通过对大客户末端专线接入需求的应用特点分析，比较不同的产品机制和组网方式的优、劣势，阐述了适用于这一应用领域星网拓扑方式在运营维护、应用灵活性、投资回报等方面具有的明显优势，说明星网拓扑组网是大客户专线接入的主流，SDH环网作为大用户接入的另一种方式，在部分应用环境下占据一定份额。
最后介绍了格林威尔公司的大客户专线接入解决方案平台MSAP。
关键词：星网，环网，大客户，专线接入，MSAP1、城域网络现状：目前城域网光纤传输上的主要业务形式是TDM方式的E1业务和统计复用的IP数据业务两种，前后也出现过一些业务流融合（如A TM）的传输机制，随着各种数据业务、电信业务的飞速发展，两类业务量都在以很大的速度增长。
由于两种业务制式的传输特点差别大，采用任何一种传输机制，在传输性能和传输带宽利用率上都难以达到好的效果，两种业务的节点处理设备差别也很大（SDH设备和以太网交换机、路由器），在实际的核心网传输上形成了两网分离、并行发展的趋势；一些大、中城市，甚至一些发达地区的小城市，城域核心网已经形成了SDH传输网和IP数据网并行的局面。
城域核心网规划建设的网络拓扑方式目前主要是以环形网络为主，E1业务传输设备主体是SDH设备，与SDH传输网络并行的是以路由器/交换机为主要节点设备的IP数据传输网，实际上很多IP数据传输网是通过利用已有SDH传输光缆网络中的光纤资源进行的组网建设。
从以上分析可以得出结论：城域网核心网络拓扑以环网方式为主，传输机制以SDH为主，以太网交换机/路由器等技术和设备应用逐渐增多。
2、市场需求分析：城域网末端的普通商业客户光纤专线接入需求，近年来一直在持续高速的增长，相对于为数众多的普通居民用户，数量较少的大客户所能提供的效益总额占有比例却很高，这也符合经济学的2/8理论。
因此各个地区、各大运营商都在积极竞争大客户的专线接入市场，这几年每年的业务需求量都在以高于50％的增长率扩展，且后续发展仍保持高增长趋势。
随着光缆的成本降低和末端接入设备价格的大幅下降，原来很多使用低速双绞线进行数据接入的客户都逐渐改造为利用光纤进行数据接入，例如银行系统的数据网络、邮政系统、连锁经营企业等都逐渐将原来的ISDN、ADSL改用了光纤接入，在成本不高的情况下保证了数据传输的稳定、可靠，以及日后的网络扩容的需求；3、大客户末端光纤专线接入的网络拓扑方式将来的城域网络拓扑可能会向网状网方式的智能光网络发展，形成一个智能的、可交换的全光网络，从目前的实际情况看，各地城域网络基本是环形网络拓扑方式为主，主要传输技术是SDH，在城域网边缘大客户专线接入部分，主要是使用的点对点普通光端机，少量使用了SDH环网，近一、二年数据的接入需求成明显上升趋势，使用了大量的以太网光纤收发器，基本也都是点对点使用；随着用户数量的增长，具有完善网管功能的以局端集中型设备为中心的星网拓扑方式应用逐渐增多。
在末端专线接入应用中，星网方式比较点对点光端机或光纤收发器，在管理维护、业务种类多样的适应性、扩容变换的灵活性、投入产出比和投资快速回收的综合经济效益等方面，具有明显优势，在末端用户数量很大时，优势更加突出，如果末端采用难以网管的点对点设备，设备的维护、管理随着用户数量的增加，会成为运营商的一个大包袱，这一点已经引起了各大运营商的关注。
在末端接入应用中，为一些大型客户内部组建较独立的光纤传输网络时，或环形光缆已经铺设完成的条件下，以及其他一些需求情况，SDH环网在末端接入中会保持一定的应用份额，但星网拓扑方式仍然是今后大客户专线接入的主流方式，星网与SDH环网的在大客户末端专线接入应用中的对比分析如下：1）接入容量：目前末端用户需求容量80％在4E1以内，普通光端机一般都可以做到16E1，能够满足绝大多数应用；末端接入用SDH主要是155M制式，环网总容量63E1，各个节点共享这一总容量；如果客户的传输容量需要大的扩容，特别是传输数据带宽需求猛增时，星网方案由于是为每个客户单独使用一路光纤，容量的变化很方便，例如格林威尔的E+E光端机最多可以提供20路E1＋100M线速以太网数据的传输。
而155M的SDH 环网，在传输带宽容量需要扩大时会受到限制，例如有时可能即使一个节点的客户带宽扩容，整个环的所有节点设备都要升级到更大容量的SDH设备，二次投入代价很大。
2）成本比较：很多用户初期只需要4E1以下的专线接入容量，从技术机制和材料成本来看，每对SDH光口成本比较普通星网光端机最少要高出50％以上，甚至更多，E1租赁价格由于竞争的压力已经很低，运营商也越来越注重投资回收率和回收期，这样较高的设备售价在末端大量应用时会起到一定的制约作用。
3）网络拓扑形式：末端成环，环不能抗击2次打击，末端节点一般在用户机房，条件难以保证，例如有些客户为了安全，下班后或节假日往往会习惯性的将设备关机，这样做对于环网是很危险的，还有用户忠诚度的问题，特别是不相关的客户共享一个环网时，末端成环、成链的网络拓扑存在较大隐患；4）网络规划：SDH末端成环、成链时要求前期的光纤网络规划要全面、细致，这在有末端接入需求的写字楼宇建设、新型企业地理位置变化随机性较大的情况下，往往难以及时适应需求；而目前很多大的城市，光纤网络铺设的非常密集，几公里范围内就可以找到光纤配纤箱，以星网方式根据大客户的增减变化可以及时提供和去除光接口，而要求成环的拓扑，网络建设会受到限制；5）网管：末端接入使用SDH环网机制的一个优势是可以和上层的SDH网络统一网管，网管通道可以利用SDH的开销实现带内网管，但实际上如果末端接入的SDH端机数量大到一定程度，比如几千个节点终端，带内网管通道的带宽会是一个严重的瓶颈，而且从重要程度来讲，末端的接入侧网管也需要与城域骨干网的网管分开网管通道、分开管理，利用带外网管网建立网管系统，这样与星网方式的光纤接入网管网实施方案一致。
另外，采用SDH机制在光口业务上不同厂家设备都能互通，但网管一般难以做到互通，因此如果希望末端接入侧的SDH与上游城域网SDH统一网管，那么末端的SDH设备需要与城域网的SDH设备为一个设备厂家，这样就限制了运营商的设备选型；6）SDH星网方案：利用SDH设备组成星网实现末端接入，优势是可以和上游SDH 光端机直接在STM-1接口对通，但当末端数量很大时，在与上游SDH设备直接对接时，上游的一个SDH节点机需要给出十几、二十几、甚至几十个光分支，但很多情况下上游SDH光端机很难提供这么多光分支，而采用普通的星网光端机可以很容易的提供大量光方向，光方向在一个节点理论上不受限制；7）运营商的光节点分布情况：在很多大城市，电信、网通的光纤网络已经铺设的非常密集，例如上海、广州等城市在方圆5公里、甚至在2～3公里范围内都能有光纤配纤箱；对于移动、联通这类运营商，基站已经密布各地，可以充分利用基站资源就近开展大客户接入服务；这样的网络资源下，对于各地的楼宇、客户开展专线接入服务利用点对点、点对多点的方式更加便捷，在激烈的市场竞争环境下，增加新客户、丢失老客户时设备和网络的变更都会比较方便。
8）末端业务的混合传输：MSTP的出现可以说是光传输领域的一个闪光点，给呈现低迷的光传输市场注入了活力。
MSTP特别适用于城域网的边缘部分，对于边缘网络多种业务融合的汇聚传输非常有价值，但在网络末端最后一段光纤接入应用时，除了上述SDH机制的特点外，更在于相对普通光端机等产品技术较复杂、成本较高，短期难以大批量应用于末端接入。
末端只需要E1接入的可以提供普通星网光端机、需要以太网数据接入的可以用以太网光纤收发器、既需要E1同时又要以太网数据接入的，可以用“光端机＋协议转换器”或采用同时传输E1和以太网数据的光端机，例如格林威尔的E+E光端机，可以同时传输多路E1和提供100M线速以太网数据传输，成本低，管理功能强，如果上游城域网络采用MSTP传输，末端接入采用E+E光端机方案则是低成本、高性价比、稳定可靠、易于管理的理想解决方案。
综上，大客户的末端光纤接入需求量很大，逐年递增，从目前需求的情况，在功能、容量、成本、可维护性、投入产出比、投资回收期等几方面考虑，星形网络是末端接入的主要网络形式，星网光端机、光纤收发器、E1和以太网的混合传输光端机是末端接入采用的主流设备，SDH（MSTP）环网接入由于其技术特点、设备成本等方面的原因，在大客户光纤末端接入领域会有一部分应用，但还不是主流。
4、MSAP产品平台的特点介绍MSAP产品平台是格林威尔公司最新推出的针对末端大客户多业务专线接入应用的产品平台，MSAP产品平台由一系列产品组成，并构成了完整的末端接入解决方案，下面将MSAP的几个特点进行简单介绍。
MSAP系列产品由局端集中型设备和远端设备组成，集中性设备为插卡式，可以混合插入不同容量的光端机光盘、光纤收发器盘、协议转换器盘，以及具有“1＋1”光纤保护的光盘等，还可选配SDH上联口光盘直接与上游SDH的STM-1接口对通，实现将各个光分支传输E1和以太网数据业务到上游城域网的汇聚功能，省去了E1配线架等装置。
MSAP为适应末端接入的实际应用需求，具有三项主要的专利技术：1）E+E混合传输技术：E1和以太网数据通过混合编码采用TDM机制进行混合传输，传输E1容量最多可达20E1，以太网数据可以实现真正的线速100M带宽，性能优越；2）光端机内置误码测试功能：MSAP的光端机内置了E1误码测试模块功能，可以通过远程网管操作对任何一路E1实现误码性能测试，不到现场就能迅速方便的查找故障点，为快速排故打下了基础，是运营商提高服务质量，方便运营维护的有效手段；3）电源监控功能：放置客户端的远端光端机内置电源监控模块，远端电源掉电自动上报局端网管，为分清故障类别，特别是为远端无人职守机房的故障自动监测提供了条件。
MSAP的网管为适应运营商维护需要，正在进行从单纯的设备管理向端到端的业务管理转变，因为出现线路故障后，运维部门第一反映需要知道的是那位客户处有故障，而不是第几号设备出了什么故障，这样可以迅速根据相应的客户服务等级采取排故措施，并第一时间通知客户，赢得客户的理解，提升客户满意度。
另外，MSAP网管架构已经实现了分布式网管，为广大运营商集中管理、分级监控和维护，为末端成千、上万对光纤专线接入的运营做好了准备。
作者简介：李建存，北京邮电大学通信与信息系统专业硕士，多年致力于光通信设备的研发与设计工作。
资深通信设备专家。
摘自光纤新闻网。
