光纤和光纤研磨-师岩峰

光纤端面的研磨方法总则光纤是光通信中最基本及最重要的一个组成部份,光纤一词是光导纤维的简称。

光纤的主要材料是石英玻璃,所以事实上光纤是一种比人的头发稍粗的玻璃丝。

一般通信光纤是由纤芯和包层两部份组成而外径为125um至140um。

在讨论光纤端面研磨中,不可不提光纤的损耗。

在光信号通过光纤端面传送中,由于折射或某一些原因,会使光能量衰减了一部份,这就是光纤的传输损耗。

所以光纤端面研磨的效果就显得非常重要了。

而成熟的研磨工艺及优良的研磨系统设备是达到优质研磨效果不可或缺的因素。

以下本文将以研磨优质光纤连接器端面作为讨论的重心。

而本文主旨主要在于分享我们在光纤连接器端面研磨方面的实际经验,而不在于艰涩的理论性的探讨。

简介在光纤跳线生产工艺中,主要可分为三部份。

1、光缆与连接器散件的组装;2、端面研磨3、检查及测试。

而其中以研磨及测试部份对生产优质光纤端面的影响最大。

故厂商往往都非常重视这部份的运作。

而本文亦会集中讨论这部份的工艺。

生产光纤跳线,要达到最佳效果,其中包括了8个要素:1、使用正确的工具及组装程序;2、使用高质素的光纤连接器散件;3、稳定的研磨机器;4、优质的研磨砂纸;5、正确的操作程序;6、精确及可靠的测试仪器;7、有责任感与富有经验的操作员;8、整洁及无尘的工作环境。

生产优质光纤跳线之要素1、使用正确的工具及组装程序--所有的组装程序都必须采用合适的工具, 如脱皮钳,烘炉,针筒及胶水……等等，需要选择专为生产光纤跳线而设计的产品,故千万不能随便使用一般性的工具。

另外,熟练而正确的组装方法,也是不能忽略的一点。

2、使用高质素的光纤连接器散件--高素质的连接器散件也能间接使问题减少，从而更易达到优质的研磨效果。

3、稳定的研磨机--研磨机(Polishing Machine)可说是生产光纤跳线的核心部份,在生产过程中相当大比例的品质问题,都间接或直接与研磨机的稳定性有关。

可见研磨机在光纤跳线中的重要性,本文在“研磨机”一节中会作更详细的探讨。

一、研磨机SFP-550 研磨机SFP-520 研磨机SFP-400 研磨机SFP-520SFP-550SFP-550SSFP-70DSFP-70D2SFP-400型号：SFP-550SSFP-550(120A)SFP-520 SFP-70D 研磨机SFP-70D2 研磨机SFP-70DSFP-70D2SFP-400精工技研光纤研磨机采用独自的公转，自转复合的转台运动机构实现光纤端面的均匀研磨性能，适用于安定生产大批量光纤连接器件。

结合十多来在光纤端面加工中积累的丰富经验，提供研磨夹具，砂轮等综合解决方案。

机型：根据用途，批量以及使用环境，精工技研提供不同型号的研磨机系列产品。

对研磨性能有直接影响的部分，如连接器的装接精度，加压构造，研磨垫及砂轮研磨盘，尽可能采用一致的设计思路。

因此从小批量生产的机器转到大批量生产的机器，所积累的研磨技术经验，可同样用得上，并且只要更换研磨夹具就能对不同形状连接器进行研磨。

SFP-550（ 120A）可以进行18 轴同时研磨，是用于批量生产的机型。

研磨夹具由 4 处进行固定，由弹性垫的压入量决定研磨压力，很容易建立一条研磨生产线。

SFP-520提供 12 轴的同时研磨，适用于批量生产。

不用取下研磨夹具即可对陶瓷插芯进行清洗并更换研磨片，是操作性极好的机型。

SFP-70D适合于少量生产的机型，最大可同时研磨 6 轴，并考虑到现场施工时的使用，可用直流电源进行工作。

因工作原理与 SFP-550（ 120A）相同，从小型机向大型机转换也很方便。

SFP-70D2最大研磨数为 2 轴，使用于试制及实验用途，本机型为低价型。

型号SFP-550 （ 120A）SFP-520SFP-70D SFP-70D2轴数181262电源100-120V AC，50/60HZ or 220-240VAC 50HZ 100VAC to 240VAC，50/60HZ（通过 AC/DC 变压器），电池及汽车点烟插座加压方式弹簧加压自重加压插芯 PC 和 APC，插芯 PC 和 APC，插芯 PC和 APC，插芯 PC 和 APC，可使用的FC/PC/APC，FC/PC/APC，C/PC/APC，FC/PC， SC/PC，SC/PC/APC， ST/PC，SC/PC/APC，ST/PC，SC/PC/APC， ST/PC ST/PC研磨夹具LC/PC/APC，MU/PC，MT， LC/PCD4二、研磨夹具精工技研提供其生产的研磨机系列的夹具来满足各种接口的研磨类型：SFP-550 （ 120A）及 SFP-550-S 用研磨用途型号FC、 SC插芯PH55-FF-20FC 接插器PH55-FP-20 PC型SC 接插器PH55-CP-20ST 接插器PH55-SP-20LC 接插器PH55-PL-24FC、 SC插芯 8°研磨PH55-FF8A(C)-18 APC型FC 接插器 8°研磨PH55-FP8R(N)-18-ISC 接插器 8°研磨PH55-CP8A(C)-18还可根据用户要求提供其他类型的研磨夹具。

光纤研磨工艺介绍光纤研磨是指将光纤连接器和光纤进行接续，然后磨光的过程。

这是一项技术含很高的复杂工艺，所使用的工具和耗材，如表所示，操作流程如图所示：光纤研磨相关工具表光纤研磨加工安全防护在光纤研磨过程中，光纤的安全性操作是最被关注的问题之一。

光纤（光导纤维的简称）犹如人类的头发一样细小。

由于光纤是由玻璃和锋利的边缘组成，在操作时要小心以避免被伤害到皮肤。

曾经有人因为光纤进入血管而死亡，注意光异纤维不容易被X光检测到，当光纤进入人体后将随血液流动，一旦进入心脏地带就会引发生命危险；因此在进行光纤研磨操作时，应采取必要的保护措施。

1．安全的工作服穿上合适的工作服，会增强你的安全感，放心地和其他人一起高效率地工作。

一般情况下，在研磨实验中，要求穿着长袖的，面料厚实的外衣。

2．安全眼镜在一些环境中，带上安全眼镜不仅能保护你的眼睛，而且能减少意外事故的发生。

能防止光纤进入眼睛，在选购安全眼镜时应选择受外力而不易破碎或损坏的高质量眼镜。

3．手套在进行光纤研磨，熔接等操作时，手套是很有用处的，手套能防止细小的光纤刺入人体，保护操作者的安全。

4．安全工作区安全工作区是指进行光纤研磨操作的地点。

在选择时应避免选择那些污染严重，有灰尘和污染物的地点，因为在这种地方进行光纤的端接，可能会影响端接的效果。

此外也不能选择那些有风区作为为工作区，因为在这些地方进行光纤的端接存在一定的安全隐患，空气的流动会导致光纤碎屑在空气中扩散或被吹离工作区，容易落到工作人员的皮肤上，引起危险。

光纤研磨操作步骤1．专用注射器的准备工作从注射器上取下注射器帽，将附带金属注射器针头插入到针管上，旋转直至锁定。

注意：要保留注射器帽，以便盖住部分使用的注射器并放入盒中供以后使用。

2．混合胶水的配制将白胶和黄胶以3:1的比例进行调配。

并将调配均匀的混合胶水灌入专用针管内，完成后放在一边待用。

注意：此种混合胶水有一定的使用时限，大约在2 到3个小时后会自动干硬，因此希望及时使用。

光纤束研磨
光纤束研磨是指通过研磨和抛光技术，将光纤束的端面进行加工，使其达到更高的光学性能。

光纤束研磨的主要目的是消除端面不平整、裂纹、污染和氧化等因素，从而提高光传输的效率和质量。

光纤束研磨的过程一般分为以下几个步骤：
1. 粗磨：采用砂轮或固体研磨片对光纤束端面进行粗磨，去除原有的不平整和损伤。

2. 精磨：采用钻石研磨片对光纤束端面进行精磨，使其表面更为光滑，消除小针孔和微小的裂纹。

3. 抛光：采用抛光机或手工抛光法对光纤束端面进行抛光，进一步消除残留的针孔和裂纹，使端面更为平整、光滑、清晰。

光纤束研磨需要使用到各种精密的工具和材料，如研磨片、抛光液、腊、钻石磨头等。

该技术主要应用于光纤传输系统、医疗设备、激光系统等领域。

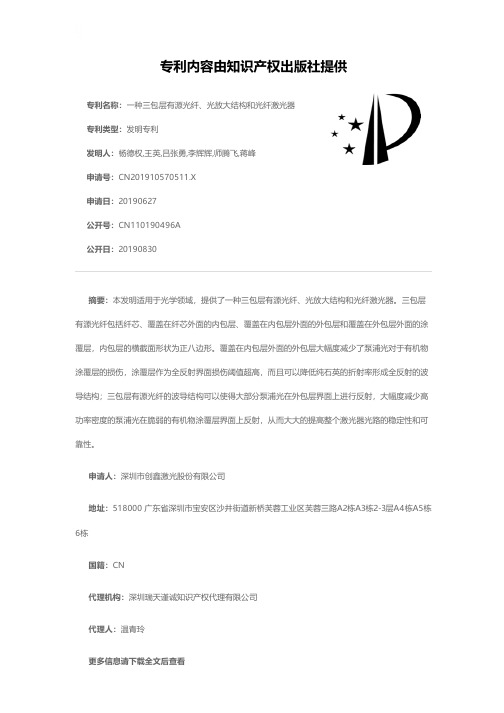

专利名称：一种三包层有源光纤、光放大结构和光纤激光器专利类型：发明专利
发明人：杨德权,王英,吕张勇,李辉辉,师腾飞,蒋峰
申请号：CN201910570511.X
申请日：20190627
公开号：CN110190496A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明适用于光学领域，提供了一种三包层有源光纤、光放大结构和光纤激光器。

三包层有源光纤包括纤芯、覆盖在纤芯外面的内包层、覆盖在内包层外面的外包层和覆盖在外包层外面的涂覆层，内包层的横截面形状为正八边形。

覆盖在内包层外面的外包层大幅度减少了泵浦光对于有机物涂覆层的损伤，涂覆层作为全反射界面损伤阈值超高，而且可以降低纯石英的折射率形成全反射的波导结构；三包层有源光纤的波导结构可以使得大部分泵浦光在外包层界面上进行反射，大幅度减少高功率密度的泵浦光在脆弱的有机物涂覆层界面上反射，从而大大的提高整个激光器光路的稳定性和可靠性。

申请人：深圳市创鑫激光股份有限公司
地址：518000 广东省深圳市宝安区沙井街道新桥芙蓉工业区芙蓉三路A2栋A3栋2-3层A4栋A5栋6栋
国籍：CN
代理机构：深圳瑞天谨诚知识产权代理有限公司
代理人：温青玲
更多信息请下载全文后查看。

fa光纤研磨工艺流程英文回答：Fiber optic polishing is a critical process in the manufacturing of fiber optic connectors, as it ensures the quality and performance of the final product. The goal of the polishing process is to achieve a smooth and flat end face on the fiber optic connector, which allows for efficient transmission of light signals.The process typically involves several steps. First, the fiber optic connector is prepared by stripping the protective coating from the fiber, leaving a bare fiber exposed. This is usually done using a precision fiber stripping tool.Next, the stripped fiber is cleaned using a lint-free wipe and a suitable cleaning solution. This step is important to remove any dirt, dust, or oils that may be present on the fiber surface.Once the fiber is clean, it is then inserted into a polishing fixture or holder. The polishing fixture holds the fiber in place and provides stability during the polishing process.The actual polishing is done using a series of abrasive films or pads with progressively finer grit sizes. Thefiber is pressed against the abrasive surface and moved in a circular motion to remove any imperfections and create a smooth and flat end face.After each polishing step, the fiber is inspected using a microscope or a fiber optic inspection scope to ensure that the end face is clean and free of defects. If any defects are detected, the polishing process is repeated until the desired quality is achieved.Finally, once the polishing is complete, the fiberoptic connector is thoroughly cleaned again to remove any polishing residue. This is typically done using a lint-free wipe and a cleaning solution.中文回答：光纤研磨是光纤连接器制造过程中的重要环节，它确保了最终产品的质量和性能。

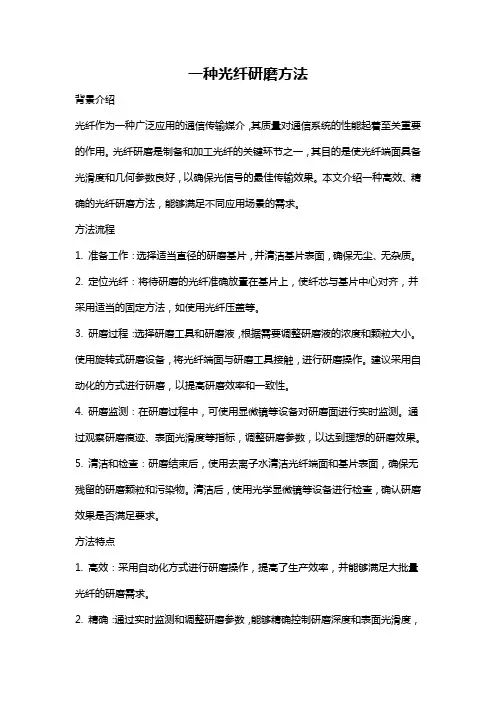

一种光纤研磨方法背景介绍光纤作为一种广泛应用的通信传输媒介，其质量对通信系统的性能起着至关重要的作用。

光纤研磨是制备和加工光纤的关键环节之一，其目的是使光纤端面具备光滑度和几何参数良好，以确保光信号的最佳传输效果。

本文介绍一种高效、精确的光纤研磨方法，能够满足不同应用场景的需求。

方法流程1. 准备工作：选择适当直径的研磨基片，并清洁基片表面，确保无尘、无杂质。

2. 定位光纤：将待研磨的光纤准确放置在基片上，使纤芯与基片中心对齐，并采用适当的固定方法，如使用光纤压盖等。

3. 研磨过程：选择研磨工具和研磨液，根据需要调整研磨液的浓度和颗粒大小。

使用旋转式研磨设备，将光纤端面与研磨工具接触，进行研磨操作。

建议采用自动化的方式进行研磨，以提高研磨效率和一致性。

4. 研磨监测：在研磨过程中，可使用显微镜等设备对研磨面进行实时监测。

通过观察研磨痕迹、表面光滑度等指标，调整研磨参数，以达到理想的研磨效果。

5. 清洁和检查：研磨结束后，使用去离子水清洁光纤端面和基片表面，确保无残留的研磨颗粒和污染物。

清洁后，使用光学显微镜等设备进行检查，确认研磨效果是否满足要求。

方法特点1. 高效：采用自动化方式进行研磨操作，提高了生产效率，并能够满足大批量光纤的研磨需求。

2. 精确：通过实时监测和调整研磨参数，能够精确控制研磨深度和表面光滑度，保证研磨结果的一致性和稳定性。

3. 灵活：根据不同的应用需求，可以调整研磨液的浓度和颗粒大小，以满足不同场景下的研磨要求。

4. 易操作：采用该方法进行光纤研磨不需要复杂的设备和专业的技术人员，一些基本的操作技能就可以进行研磨操作。

结论采用本文所介绍的光纤研磨方法，能够有效提高光纤的品质和性能，适用于各种光纤应用场景。

随着技术的不断发展，光纤研磨方法将继续完善和优化，以满足更高要求的光纤制备和加工需求。

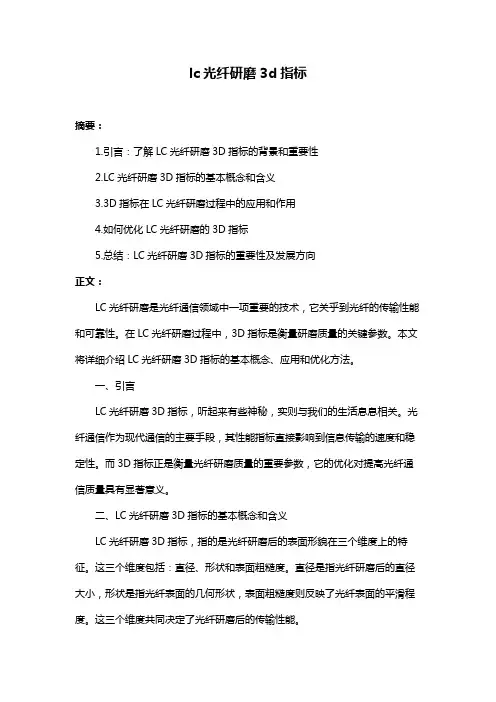

lc光纤研磨3d指标摘要：1.引言：了解LC光纤研磨3D指标的背景和重要性2.LC光纤研磨3D指标的基本概念和含义3.3D指标在LC光纤研磨过程中的应用和作用4.如何优化LC光纤研磨的3D指标5.总结：LC光纤研磨3D指标的重要性及发展方向正文：LC光纤研磨是光纤通信领域中一项重要的技术，它关乎到光纤的传输性能和可靠性。

在LC光纤研磨过程中，3D指标是衡量研磨质量的关键参数。

本文将详细介绍LC光纤研磨3D指标的基本概念、应用和优化方法。

一、引言LC光纤研磨3D指标，听起来有些神秘，实则与我们的生活息息相关。

光纤通信作为现代通信的主要手段，其性能指标直接影响到信息传输的速度和稳定性。

而3D指标正是衡量光纤研磨质量的重要参数，它的优化对提高光纤通信质量具有显著意义。

二、LC光纤研磨3D指标的基本概念和含义LC光纤研磨3D指标，指的是光纤研磨后的表面形貌在三个维度上的特征。

这三个维度包括：直径、形状和表面粗糙度。

直径是指光纤研磨后的直径大小，形状是指光纤表面的几何形状，表面粗糙度则反映了光纤表面的平滑程度。

这三个维度共同决定了光纤研磨后的传输性能。

三、3D指标在LC光纤研磨过程中的应用和作用在LC光纤研磨过程中，3D指标有着重要的应用和作用。

首先，通过监测3D指标，可以实时了解光纤研磨的状态，确保研磨质量。

其次，3D指标与光纤的传输性能密切相关，优化3D指标可以提高光纤的传输速度和稳定性。

最后，3D指标还可以用于评估光纤研磨设备的工作效率和稳定性。

四、如何优化LC光纤研磨的3D指标要优化LC光纤研磨的3D指标，可以从以下几个方面入手：1.选择合适的研磨剂和研磨工艺，以降低光纤表面的粗糙度。

2.控制研磨过程中的压力和速度，以保证光纤直径和形状的稳定性。

3.采用先进的检测技术，实时监测3D指标，确保研磨质量。

4.定期对研磨设备和工艺进行维护和优化，以提高研磨效果。

五、总结LC光纤研磨3D指标是衡量光纤研磨质量的关键参数，其优化对提高光纤通信质量具有重要意义。

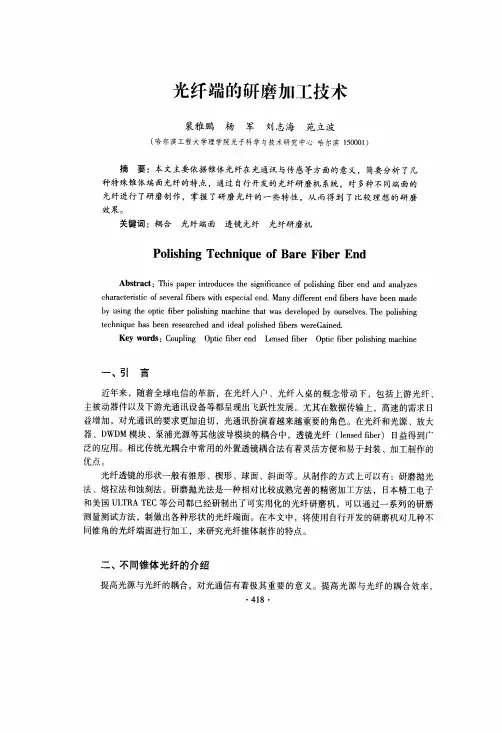

三、光纤研磨系统设计基于上面所述的光纤端面加工的意义，本文根据自行设计的光纤研磨机系统，来实现光纤端面的研磨加工。

光纤研磨机就是要实现对裸光纤端面的加工研磨，精确控制研磨的参数，来达到实际所要求的研磨效果。

在研磨系统中主要包括以下儿个部分：四维机械调节、｛￡台、光纤夹具、步进电机控制机箱、研磨盘、显微与ＣＣＤ监测系统、计算机系统。

具体流程可见图３。

图３光纤研磨系统的工作框图（１）四维机械调节平台可以实现待研磨光纤的空间自由移动，包括前后、左右移动，与研磨盘接触的角度调节，以及光纤自转的一维调节。

四维平台是由步进电机来驱动，通过步进电机控制机箱面板来设置研磨参数，也可以通过微机的Ｌ如ｖｉｅｗ界面来设定研磨参数。

光纤与研磨盘接触的角度调节，最小精度可以达到０．０３度，可以保证光纤与研磨盘精确接触。

（２）光纤是由光纤夹具来夹持，每次研磨前，要将光纤处理完后，安装到光纤夹具上，然后夹具由机械平台的带动下自由移动，来调整研磨参数。

光纤研磨盘用直流电机作为驱动电机，使研磨盘在电机的带动下平稳地旋转，来研磨光纤。

研磨盘的旋转速度可以通过电机控制机箱的旋钮来调整，并将旋转速度在机箱上显示。

（３）显微与ＣＣＤ监测系统是用来实时监测光纤研磨情况的，通过显微镜对光纤放大，并ｄＩＣＣＤ将显微镜图像进行放大，送给计算机来进行研磨分析。

图４就是研磨机系统的整体图。

图４光纤研磨机·４２０·四、光纤锥体制作前面分析了几种特殊端面的光纤在提高耦合效率中的作用是非常显著的，而在自行设计ＪＦ发了光纤研磨机后，就可以对各种光纤进行研磨。

在研磨光纤时，要先将研磨砂纸用少量的蒸馏水粘贴到研磨盘上。

将待研磨的光纤处理成裸光纤，切好端面后，安装到光纤夹具上。

调节步进电机控制面板，将光纤按要求的角度与研磨盘接触。

当接触好之后，启动研磨盘开始研磨。

，在研磨过程中要选择合适的研磨速度，并将研磨砂纸从粗到细的颗粒度更换，以达到好的研磨效果。
