NE40-NE80-S8016升级指导

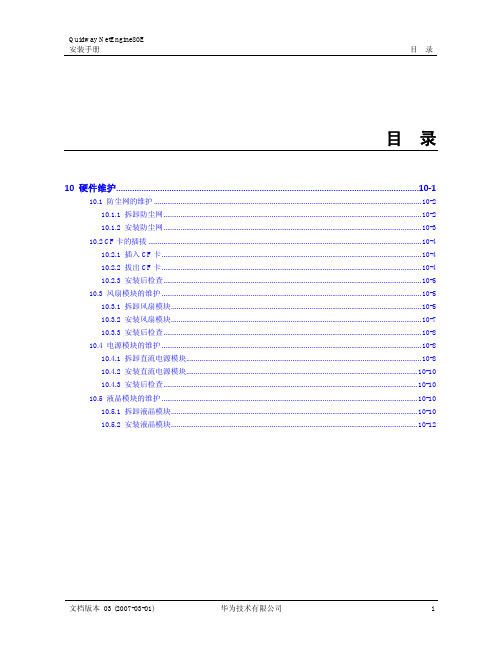

Quidway NetEngine80E安装手册目录目录10 硬件维护...................................................................................................................................10-110.1 防尘网的维护.............................................................................................................................................10-210.1.1 拆卸防尘网........................................................................................................................................10-210.1.2 安装防尘网........................................................................................................................................10-310.2 CF卡的插拔................................................................................................................................................10-410.2.1 插入CF卡.........................................................................................................................................10-410.2.2 拔出CF卡.........................................................................................................................................10-410.2.3 安装后检查........................................................................................................................................10-510.3 风扇模块的维护.........................................................................................................................................10-510.3.1 拆卸风扇模块....................................................................................................................................10-510.3.2 安装风扇模块....................................................................................................................................10-710.3.3 安装后检查........................................................................................................................................10-810.4 电源模块的维护.........................................................................................................................................10-810.4.1 拆卸直流电源模块............................................................................................................................10-810.4.2 安装直流电源模块..........................................................................................................................10-1010.4.3 安装后检查......................................................................................................................................10-1010.5 液晶模块的维护.......................................................................................................................................10-1010.5.1 拆卸液晶模块..................................................................................................................................10-1010.5.2 安装液晶模块..................................................................................................................................10-12插图目录Quidway NetEngine80E安装手册插图目录图10-1 进风框面板拆卸示意图.......................................................................................................................10-2图10-2 电源面板拆卸示意图............................................................................................................................10-3图10-3 进风框防尘网安装示意图...................................................................................................................10-4图10-4 CF卡拔出示意图...................................................................................................................................10-5图10-5 液晶面板打开示意图............................................................................................................................10-6图10-6 风扇模块拆卸示意图............................................................................................................................10-6图10-7 液晶面板合上示意图............................................................................................................................10-7图10-8 风扇安装示意图....................................................................................................................................10-7图10-9 电源面板拆卸示意图............................................................................................................................10-9图10-10 电源模块拆卸示意图.........................................................................................................................10-9图10-11 电源模块安装示意图........................................................................................................................10-10图10-12 液晶面板打开示意图.......................................................................................................................10-11图10-13 液晶模块拆卸示意图.......................................................................................................................10-11图10-14 液晶面板合上示意图.......................................................................................................................10-12图10-15 液晶面板打开示意图.......................................................................................................................10-12图10-16 液晶模块安装示意图.......................................................................................................................10-13图10-17 液晶面板合上示意图.......................................................................................................................10-13Quidway NetEngine80E安装手册10 硬件维护10 硬件维护关于本章本章描述内容如下表所示。

HUAWEI版本配套说明版本特性说明版本使用注意事项版本配套资料说明附录版本升级操作指导Quidway NetEngine 40E&80E 路由器版本说明书NE40E&80E V300R001C01B05DCopyright © 2007华为技术有限公司网址：版权所有，侵权必究地址：深圳市龙岗区坂田华为总部办公楼邮编：518129目录版本说明书 (1).1 版本配套说明 (1).2 版本特性说明 (1).3 版本使用注意事项 (2).4 版本配套资料说明 (2).4.1 配套资料清单 (2).4.2 配套产品资料的获取方法 (4).5 附录版本升级操作指导 (4).5.1 通过TFTP协议进行软件升级 (5).5.2 通过FTP协议进行软件升级 (8).5.3 通过Xmodem协议进行软件升级 (10)版本说明书本版本说明书描述了Quidway NetEngine NE40E&80E V300R001C01B05D版本（为描述方便，下文一律简称为“NE40E&80E V300R001C01B05D版本”）的主要特性。

主要包含了版本的硬件特性、软件功能、对外接口等以及相关手册说明。

.1 版本配套说明图-1NE40E&80E V300R001C01B05D版本配套表.2 版本特性说明版本特性如下表所示。

图-2NE40E&80E V300R001C01B05D版本特性说明.3 版本使用注意事项无。

.4 版本配套资料说明.4.1 配套资料清单配套资料清单如下表所示。

如果是NE40E是用下面的资料：表-1配套资料清单如果是NE80E是用下面的资料：.4.2 配套产品资料的获取方法产品资料同设备一起发货，可在发货附件中查询。

.5 附录版本升级操作指导注意：请勿轻易进行路由器软件升级，如有必要最好在技术支持人员的指导下进行。

以下为使用VRP5.10-010008.07以后的版本进行升级的操作，如果要从VRP5.10-010008.07以前的版本升级到VRP5.10-010008.07版本，请参考VRP5.10-010008.07的版本说明书中的版本升级操作。

欣向路由器软件版本升级指南适用型号：NuR8014/21/41NuR5021/41NuR5625/45NuR5625M/45MNuR5235NuR5028/58NuR9058目录前提：进入WEB管理界面一、 查看路由器软件版本二、 升级前的准备工作三、 软件升级过程指导四、 确认升级完成及操作前提：进入WEB管理界面（以NuR5028为例）◆将PC机网卡直接与路由器LAN口或与路由器LAN口连接的交换机相连，并正确修改PC的本地连接。

具体的修改方式为（Windows 系统）：右键点击网上邻居，选择“属性”；右键点击“网络和拨号连接”中的本地连接，选择“属性”；进入“本地连接 属性”窗口，双击“Internet 协议(TCP/IP)”；进入本机的IP设置。

◆修改pc机的IP地址为192.168.1.x（1~253），子网掩码为255.255.255.0，网关为192.168.1.254。

打开Internet Explorer在“地址”栏中键入“192.168.1.254”（这是欣向出厂默认的IP地址），如图0-01图0-01◆在弹出的界面中相对应的位置输入用户名和密码（默认的用户名和密码为“admin”），然后点击“确定”。

您将进入如下的路由器配置页：图0-02注：以上过程均以路由器出厂参数为例进行指导，如果修改了路由器的相关参数，则需要按照修改后的参数进行访问和登录。

一、查看路由器软件版本对路由器进行软件版本更新前，首先要确定路由器当前的软件版本。

步骤为：1、按上面介绍的方法进入路由器的配置页面，选择菜单中的“系统状态”，单击系统状态左边的蓝色圆钮（如图1-01左），展开系统状态的子菜单，单击子菜单中的联机状态（如图1-01 右）。

这样便进入了路由器的连接状态页面，如图1-02；图 1-012、在联机状态功能页的最下边是路由器当前的软件版本，如图1-02所示，当前路由器的软件版本为：NuR5028-V5101-BV0.16-C，发布日期：6-23-2006。

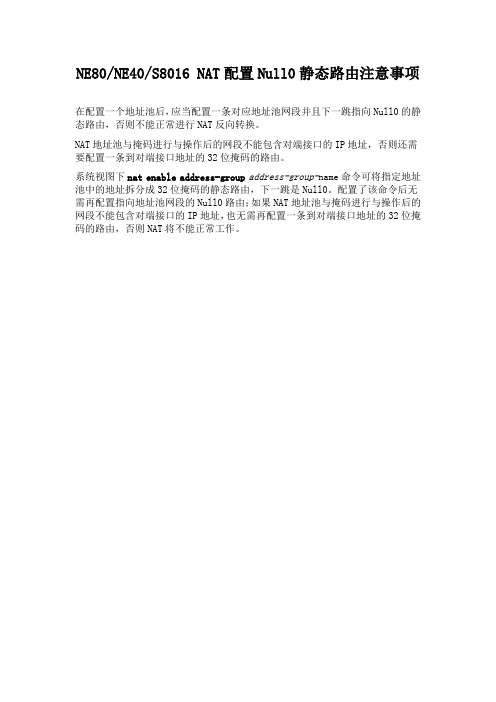

NE80/NE40/S8016 NAT配置Null0静态路由注意事项
在配置一个地址池后，应当配置一条对应地址池网段并且下一跳指向Null0的静态路由，否则不能正常进行NAT反向转换。

NAT地址池与掩码进行与操作后的网段不能包含对端接口的IP地址，否则还需要配置一条到对端接口地址的32位掩码的路由。

系统视图下nat enable address-group address-group-name命令可将指定地址池中的地址拆分成32位掩码的静态路由，下一跳是Null0。

配置了该命令后无需再配置指向地址池网段的Null0路由；如果NAT地址池与掩码进行与操作后的网段不能包含对端接口的IP地址，也无需再配置一条到对端接口地址的32位掩码的路由，否则NAT将不能正常工作。

附录：NE80/NE40软件升级指导书第一章使用方法说明 (2)1.1适用范围 (2)1.1.1适用的产品 (2)1.1.2适用的对象 (2)1.2使用说明 (2)第二章NE80升级方法 (3)1.3在B OOT R OM环境下的升级操作 (3)1.3.1BootRom主系统升级 (3)1.3.2系统软件升级 (4)1.3.2.1编辑启动描述区 (5)1.3.2.2FTP方式 (5)1.3.2.3TFTP方式 (7)1.3.2.4Xmodem方式 (8)1.4RPS环境下升级操作 (9)1.4.1文件传输 (9)1.4.1.1FTP方式 (9)1.4.1.2TFTP方式 (9)1.4.1.3Xmodem方式 (10)1.4.2升级操作 (11)第一章使用方法说明1.1 适用范围1.1.1适用的产品本升级指导书仅适用于我司NE80、NE40系列V100R001/R002/R003软件版本的升级，不能适用于公司其他产品。

升级人员在进行具体升级操作前请认真阅读本指导书，并注意所升级软件在发布时提供的相关文档。

1.1.2适用的对象华为公司、合作方从事NE80/NE40系列工程和维护工作的工程师局方负责维护NE80/NE40系列的专业人员1.2 使用说明NE80/NE40系列作为华为公司独立开发的具有完全知识产权的电信级核心路由器，其MPU/SRU板上有Flash和硬盘两种存储介质，且拥有完全的内部文件系统。

在升级过程中，首先要将待升级的软件包上传到Flash或/和硬盘。

本指导书皆以存入Flash为实例，如无特殊说明，只需将升级命令中描述存放路径信息中相应的“flash：”改为“hd：”即可。

NE80/NE40系列的升级软件包中包含了系统运行所需要的全部文件，上传升级软件可以在BootRom、RPS两种环境下通过FTP、TFTP、Xmodem三种传输形式实现。

工程师和维护人员可以根据具体情况选择其中的一种方法进行升级操作。

S8016 NE40 NE80 FE端口挂死网上问题操作指导问题背景：为解决老的LPU板FE端口挂死问题，研发新开发了基于LPUF结构的新单板，通过逻辑来过滤链路的乱包；在局方整改中发现：新单板所用的FE端口PHY芯片9785存在BUG，容错性不足，会出现个别端口挂死现象，但NP挂死未再出现。

问题的初步确认方法：1、报不收包的端口为个别端口，非同一子卡的0-7或8-15连续8个端口；2、在全局配置模式下使用命令port-self-protect timer 0关闭端口检测功能；3、使用disp interface */*/*（故障端口号）命令发现接收侧crc错包和jumbo包计数以较快的速率增长，但无fragment和err计数；4、有条件的话可以将故障端口接PC机通过ping操作进一步定位后继切换思路：经过河北石家庄和吉林通化局点确认，对PHY端口进行复位或更换芯片版本为最新的D0（43040155）可有效解决PHY个别端口挂死问题。

基于此，建议：在进行网络整改时，如果原单板就很容易端口挂死，且查询到接口链路发现很多fragment、crc和jumbo报文计数，则一定使用新单板。

研发的工作：1、硬件尽快完成现有单板清单的芯片版本升级，包括库存单板（涉及工作：编码申请、芯片采购、清单EC等），完成时间点为5月30日；请生产不要再发老版本的单板到市场，请技术支持在5月底领用新版本的单板；（责任人：业苏宁、赵凤华、谢耀辉、计划：刘艳、生产：王歧印、技术支援代表）2、软件按新讨论的规避方案，进行异常情况下的针对性测试验证（责任人：王元伟、谢耀辉）芯片版本的识别方式：观察子卡的PHY芯片丝印在INTEL LOGO下面一排字符的最后两个字符即是芯片的版本，希望为D0，而不是B2或C2。

涉及单板：原PHY芯片编码为43040039，新版本PHY芯片为43040155制成板有：成品板有：03037474 成品板-S8016-RS01EGFF0-16端口百兆以太网光接口线路板03037387 成品板-S8016-RS01E8FF0-8端口百兆以太网光接口线路板03038514 成品板-NetEngine40-UR01E8FF1-8路SFP光口FE灵活插卡_LAN 03038513 成品板-NetEngine40-UR01E8FF0-8路SFP光口FE灵活插卡_W AN 03038973 成品板-NetEngine80-CR01E8FF0-8路FE SFP光03038972 成品板-NetEngine80-CR01EGFF0-16路FE SFP03034906 成品板-NetEngine 80-CR01NA TB0-网络地址转03039284 成品板-NetEngine80-CR01SPUB0-业务处理线03037899 成品板-S8016-RS01NA TC0-网络地址转换线路03035229 成品板-NetEngine 80-CR01E8FB0-4×FE-RJ4503035768 成品板-NetEngine 80-CR01SPCB0-4×FE-RJ4503036365 成品板-NetEngine 40-CR01EGFEF0-16电口FE03037499 成品板-NetEngine80-CR01EGFEF1-16电口FE灵03037835 成品板-S8016-RS01EWFEE0-32路FE-RJ45电口03037834 成品板-S8016-RS01EGFEE0-16路FE-RJ45电口03037832 成品板-NetEngine 80-CR01EGFEE0-16路FE-RJ4503037833 成品板-NetEngine 80-CR01EWFEE0-32路FE-RJ45。

****************公司核心路由器CR NE40E-X16设备版本升级、板卡扩容方案施工单位：********编制时间：2017年10月一、概况1.编制依据*********2.概述：根据********公司发展需要，需对*************数据网核心机房，核心路由器CR01、CR02扩容万兆板卡。

新扩容万兆板卡用于上联到************骨干网节点2台AR路由器。

2.1施工操作内容1.**********公司核心CR01、CR02路由器A、B平面业务倒换测试。

2.**********公司核心CR01路由器软件版本升级、打补丁、扩容板卡。

3. **********公司核心CR02路由器软件版本升级、打补丁、扩容板卡。

4. **********公司核心CR01、CR02路由器原上联到**********节点AR01、AR02路由器的2条链路，扩容成万兆链路。

2.2涉及设备1. **********公司核心CR01、CR02路由器2. **********节点AR01、AR02路由器2.3 扩容板卡信息**********公司核心路由器CR01、CR02分别扩容板卡信息如下：1、第8槽位扩容一块：灵活插卡线路处理板(LPUF-50,4个子槽位)母板2、第8槽位第0个子卡位扩容一块：2端口10GBase LAN/WAN-SFP+灵活插卡A(P50-A,占用一个子槽位)子卡。

2.4版本升级原因**********公司核心路由器CR01、CR02设备，现运行的软件版本为V600R005C00SPCb00+SPH027，不支持本次新扩容的单板，需要对核心路由器运行的软件版本进行升级，升级到：V600R008C10SPC300+SPH056。

2.5影响1. **********公司核心CR01、CR02路由器A、B平面业务倒换测试，会对业务产生影响。

(操作时间230分钟；影响时间40分钟)2. **********公司核心CR01路由器软件版本升级、打补丁会对业务产生影响；扩容板卡不会对业务产生影响。
