双液系气液平衡相图的测定

水-正丙醇双液系汽液平衡相图的测定摘要：本实验以水-正丙醇的双液体系为例，对双液系的气液平衡进行研究。

实验中通过测定不同正丙醇浓度百分比的折光率，绘制双液系气液平衡相图，并确定其最低恒沸点温度及其组成。

关键词：双液系汽液平衡相图最低恒沸混合物折光率The Determination of Vapor-Liquid Equilibrium Phase Diagram of Water & n-Propyl Alcohol SystemAbstract: In this experiment, we use water & n-propyl alcohol system for example to research the balance of binary-liquid system. We measure the refractive of these solutions and then find out the composition from a composition-refractive index of the standard samples. We draw the Phase diagram of this binary-liquid system by using the data, and the lowest constant-boiling mixture with its boiling point is unmistakable on this graph.Key words: binary-liquid system, Vapor-liquid equilibrium diagram, Lowest constant-boiling mixture, fractionation1. 序言在常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例相互溶解，则称完全互溶双液体系；若只能部分互溶，则称部分互溶双液体系。

双液系的气-液平衡相图一、实验目的1.掌握采用阿贝折光率仪确定二元液体组成的方法；2.掌握测定双组份液体的沸点及正常沸点的方法；3.绘制在恒压下环己烷-乙醇双液系的气-液平衡相图。

二、实验原理两种液态的物质混合而成的二组分体系称为双液系。

它可以分为完全互溶和部分互溶的双液系。

体系的沸点不仅与外压有关，而且与双液系的组成有关。

在恒压下做温度T对组成x的关系图即为T-x图。

由相律可知，对于双液系在恒压下气-液两相共存区域中，自由度为1。

当温度一定时，气-液两相的相对组成也就有了确定值。

根据杠杆原理，两相的相对量也确定了。

因此实验测定一系列不同组成的双液系溶液的气-液相平衡时的沸点及此时气相和液相的组成，即可得T-x图。

因此双液系气-液平衡相图实验主体上包括一系列混合体系的沸点测定和气-液相组成分析两个主要内容。

体系的沸点可用沸点仪测定的，其构造如图7.2所示。

采用电热丝直接加热溶液，以防止过热现象，同时该沸点仪用平衡蒸馏法分离气液两相，具有可便于取样分析及避免分馏等优点。

体系的气液相组成的分析是相图绘制的另一核心，可以根据待测体系的理化性质寻找多种合适的分析方法。

以完全互溶双液系环己烷-乙醇体系为例。

由于环己烷和乙醇两者的折光率相差较大，因此本实验可采用测定溶液折光率方法来确定两组分的组成，用阿贝折光仪测定两组分组成的折光率,可以测出折光率对组成的工作曲线,根据测得液体样品的折光率,从工作曲线上可查得两相的组成。

三、仪器与药品FDY双液系沸点测定仪，阿贝折光仪，超级恒温槽，长滴管，烧杯(50ml,250ml),具塞锥形瓶(10ml),刻度移液管(5ml)丙酮(AR级)；环己烷(AR级)；乙醇(AR级)图7-1FDY双液系沸点测定仪前面板示意图图7-1是沸点仪加热控制器的前面板示意图，各功能键的说明如下:1、电源开关2、加热电源调节调节所需的加热电源。

3、温度显示窗口显示所测温度值。

4、电压显示窗口显示加热输出电压值。

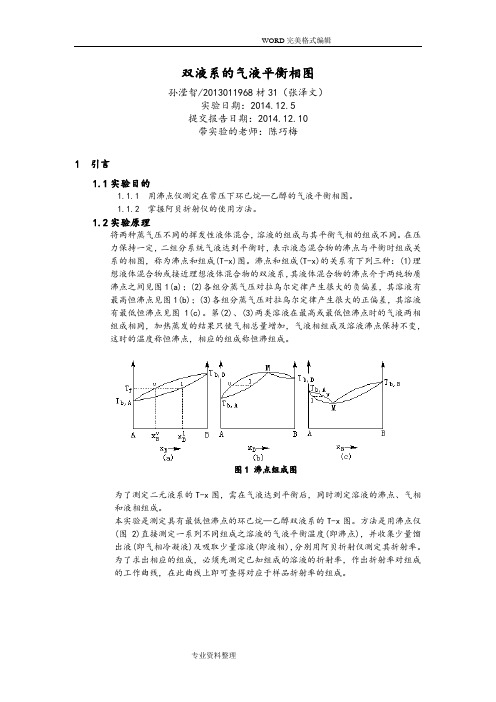

双液系的气液平衡相图孙滢智/2013011968材31（张泽文）实验日期：2014.12.5提交报告日期：2014.12.10带实验的老师：陈巧梅1 引言1.1实验目的1.1.1用沸点仪测定在常压下环已烷—乙醇的气液平衡相图。

1.1.2掌握阿贝折射仪的使用方法。

1.2实验原理将两种蒸气压不同的挥发性液体混合，溶液的组成与其平衡气相的组成不同。

在压力保持一定，二组分系统气液达到平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成(T-x)图。

沸点和组成(T-x)的关系有下列三种：(1)理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间见图1(a)；(2)各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点见图1(b)；(3)各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点见图1(c)。

第(2)、(3)两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。

图1 沸点组成图为了测定二元液系的T-x图，需在气液达到平衡后，同时测定溶液的沸点、气相和液相组成。

本实验是测定具有最低恒沸点的环己烷—乙醇双液系的T-x图。

方法是用沸点仪(图2)直接测定一系列不同组成之溶液的气液平衡温度(即沸点)，并收集少量馏出液(即气相冷凝液)及吸取少量溶液(即液相)，分别用阿贝折射仅测定其折射率。

为了求出相应的组成，必须先测定已知组成的溶液的折射率，作出折射率对组成的工作曲线，在此曲线上即可查得对应于样品折射率的组成。

图2 沸点仪2.实验操作2.1 实验用品沸点仪、调压器、阿贝折射仪、超级恒温槽、1／10℃温度计、酒精温度计、滴管、放大镜。

环己烷(AR)、无水乙醇(AR)、各种浓度的环已烷—乙醇混合溶液（已注入各沸点仪中）。

2.2实验环境室温：T0= 19.8 ℃相对湿度：12%大气压：p0= 100.87 kPa。

实验五双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图，并确定其恒沸点及恒沸组成;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。

二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。

两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。

若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。

在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。

液体的沸点是指液体的蒸气压与外界压力相等时的温度。

在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

双液系两相平衡时的气相组成和液相组成并不相同。

通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。

它表明了沸点与液相组成和与之平衡的气相组成之间的关系。

在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。

这类双液系可用分馏法从溶液中分离出两个纯组分。

如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。

如图5-1(a)所示。

(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。

对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。

(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。

双液系气—液平衡相图一、实验目的1.用沸点仪测定在常压下环己烷-乙醇的气液平衡相图。

2.掌握阿贝折射仪的测量原理及使用方法，掌握用折光率确定二元液体组成的方法。

3.掌握测定双组分液体沸点的方法。

二、实验原理两种液体混合而成的二组分体系称为双液系。

两种溶液若能按任意比例进行溶解，称为完全互溶双液系；若只能在一定比例范围内溶解，称为部分互溶双液系。

环己烷-乙醇二元体系就是完全互溶双液系。

双液系蒸馏时的气相组成和液相组成并不相同。

通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点(T)组成(x)图，即T—x图。

它表明了在沸点时的液相组成和与之平衡的气相组成之间的关系。

本实验选择一个具有最低恒沸点的环己烷—乙醇体系。

在常压下测定一系列不同组成的混合溶液的沸点及在沸点时呈平衡的气液两相的组成，绘制T—X图，并从相图中确定恒沸点的温度和组成。

三、实验仪器及试剂沸点测定仪 1个 阿贝折光仪 1台 直流稳压电源 1台 水银温度计 1支玻璃温度计 1支超级恒温水浴 1台长滴管 2支环己烷-乙醇系列溶液:1、以环己烷摩尔分数计为0.05，0.15，0.30，0.45，0.55，0.65，0.80，0.95各50ml2、以环己烷摩尔分数为0.10，0.20，0.30，0.40，0.50，0.60，0.70，0.80，0.90各10ml四、实验步骤绘制标准曲线——安装沸点测定仪——测定沸点——测定平衡的气-液相组成——重复测量其余溶液相平衡1、绘制标准曲线①调节恒温水浴温度，使阿贝折光仪上的温度计读数保持在某一定值。

②分别测定环己烷摩尔分数为0.10，0.20，0.30，0.40，0.50，0.60，0.70，0.80，0.90的九个溶液以及环己烷和乙醇的折光率，每个需重复3次。

③用较大的坐标纸绘制若干条不同温度下的折光率-组成工作曲线。

2、安装沸点测定仪将干燥的沸点测定仪按照片所示安装好。

实验五 双液系气液平衡相图一、实验目的1. 绘制在p ө下环已烷—异丙醇双液系的气液平衡相 图，了解相图和相律的基本概念； 2. 掌握回流冷凝法测定双组分液体的沸点及正常沸点的方法；3. 了解阿贝折光仪的构造原理，熟悉掌握用折光率确定二元液体组成的方法。

二、实验原理1、 气—液相图图5.1 沸点测定仪示意图根据相律f=C-Φ+2，对于一个气—液共存的二组分体系，其自由度f =2，若再确定一个变量，整个体系的存在状态就可以用二维图形来描述。

通常测定一系列不同配比溶液的沸点及气液两相的组成，就可绘制气—液相图。

压力不同时，双液系的相图将略有差异。

本实验要求将外压校正到101325kPa 。

完全互溶双液系恒定压力下的沸点－组成图可以分成三类：⑴溶液沸点介于两纯组分沸点之间(图5.1)；⑵溶液存在最低沸点(图5.2)；⑶溶液存在最高沸点(图5.3)。

t/ ℃ p=常数 t/ ℃ p=常数 t/ ℃ p=常数g g gl l lA xB → B A x B → B A x B → B 图(5.1) 图(5.2) 图(5.3)2、 沸点测定仪本实验所用沸点仪如图5.1所示的。

本实验是利用回流及分析的方法来绘制相图。

取不同组成的溶液在沸点仪中回流，测定其沸点及气、液相组成沸点数据可直接由温度计获得，气、液相组成可通过测定其折光率，然后由组成－折光率曲线中最后确定。

三、仪器 试剂蒸气压测定装置1套；真空泵1台；数字式气压计1台；电加热器1只；温度计2支；数字式真空计1台；磁力搅拌器1台；异丙醇（分析纯）。

四、实验步骤1. 按仪器装置图接好测量线路，所有接口须严密封闭，将液体装入平衡管。

2. 系统检漏缓慢旋转三通活塞，使系统通大气，开启冷却水，接通电源使真空正常转后，调节活塞使系统减压至1104后关闭活塞，此时系统处于真空状态。

若漏气则分段检查直至不漏气才可进行实验。

3. 测不同温度下液体的饱和蒸气压转动三通活塞使系统与大气相通，开动搅拌机并水浴加热。

一、实验目的1、绘制在标准大气压下乙酸乙酯-乙醇双液系的气液平衡相图；2、掌握测定双组分液体的沸点及正常沸点的方法；3、掌握用折射率确定二元液体组成的方法二、实验仪器FDY沸点测定仪1只；丙酮（分析纯）；玻璃水银温度计（50~100℃，分度值0.1℃）1支；玻璃漏斗（直径5cm）1只；称量瓶（高型）10只；调压变压器（0.5kV·A）1只；长滴管10条；阿贝折射仪（棱镜恒温）1只；带橡皮塞试管（5cm3）20只；烧杯（50 cm3、250 cm3）各一只；乙酸乙酯（分析纯）；重蒸馏水；无水乙醇（分析纯）；冰。

三、实验原理1、完全互溶双液系的沸点-组成(T-x)(1) 理想的双液系：溶液沸点介于两纯物质沸点之间；(2) 具有恒沸点的双液系：①各组分对拉乌尔定律发生负偏差，其溶液有最高沸点；②各组分对拉乌尔定律发生正偏差，其溶液有最低沸点。

双液系的T-x图如下图所示：（a）为理性的双液系；（b）为各组分对拉乌尔定律发生正偏差，溶液有最低沸点；（c）为各组分对拉乌尔定律发生负偏差，溶液有最高沸点。

实验报告内容：一实验目的二实验仪器三实验原理四实验步骤五、实验数据和数据处理六实验结果七.分析讨论八.思考题2、沸点测定仪本实验所用沸点仪是一只带回流冷凝管的长颈圆底烧。

冷凝管底部有一半球形小室,用以收集冷凝下来的气相样品。

电热丝直接加热液体以减少溶液沸腾时的过热现象及防止瓶暴沸。

小玻璃管有利于降低周围环境对温度计读数可能造成的波动。

3.组成分析本实验选用的乙酸乙酯和乙醇两者折射率相差颇大,而折射率测定又只需要少量样品,所以可用折射率-组成工作曲线来测得平衡体系的两相组成。

4、相图的绘制为了绘制二元双液系的T-x图，需在气液相达平衡后，同时测定气相组成、液相组成和溶液沸点。

实验装置图如图所示：四、实验步骤(1) 安装沸点仪并接通冷凝水;(2) 将乙醇加入沸点仪内，加热至缓慢沸腾(3) 记录乙醇的沸点(4) 测定乙醇的折射率(5) 加入不同摩尔分数的乙酸乙酯-乙醇溶液(6) 记录沸点(7) 吸取气相冷凝液、液相冷凝液测定折射率(8) 将溶液倒入回收瓶(9) 绘制曲线五、实验数据和数据处理室温：25℃大气压：100kPa M无水乙醇=46.07g/mol、M乙酸乙酯=88.11g/mol ρ无水乙醇=0.79g·mol-1ρ乙酸乙酯=0.902g·mol-1无水乙醇体积(ml) 乙酸乙酯体积(ml) 乙酸乙酯浓度（mol%）折射率n90 10 0.063 1.36380 20 0.131 1.36470 30 0.206 1.36560 40 0.287 1.36650 50 0.377 1.36740 60 0.476 1.36830 70 0.585 1.36920 80 0.707 1.37010 90 0.845 1.371 根据乙酸乙酯浓度与折射率，作图如下：添加直线拟合线及拟合方程，由拟合方程式可知：x=(y-1.3626)/0.0104室温：25℃大气压：100kPa混合体系沸点气相冷凝液折射率n 液相冷凝液折射率n 气相组成液相组成78 -- --0 076.8 1.3635 1.3626 0.0865 0.000076.2 1.3642 1.3629 0.1538 0.028875.5 1.3648 1.3632 0.2115 0.057774.7 1.3655 1.3635 0.2788 0.086574 1.3663 1.3642 0.3558 0.153873.3 1.3668 1.3651 0.4038 0.240472.6 1.3673 1.3659 0.4519 0.317372 1.368 1.3672 0.5192 0.442372.7 1.3695 1.3701 0.6635 0.721273.4 1.3697 1.3703 0.6827 0.740474.8 1.3703 1.3709 0.7404 0.798175.5 1.3708 1.3712 0.7885 0.826976.2 1.3713 1.3715 0.8365 0.855876.7 1.3716 1.3717 0.8654 0.875077 -- -- 1 1 查询数据可知：无水乙醇沸点：78℃乙酸乙酯沸点：77℃；由图可知在液相组成时，混合体系沸点76.8℃对应的值为0.0000；此数值属于误差，应当剔除。

双液系的气－液平衡相图一实验目的1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；2．掌握测定双组分液体的沸点及正常沸点的方法；3．掌握用折光率确定二元液体组成的方法。

二实验原理在常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。

液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。

而实际溶液由于A 和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。

恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。

其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。

三仪器和试剂沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；实验装置如下：四实验步骤1．工作曲线的绘制配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80和0.90的环己烷－异丙醇溶液。

计算所需环己烷和异丙醇的质量，并用分析天平准确称取。

为避免样品挥发带来的误差，称量应尽可能的迅速。

各种溶液的确切组成要按照实际称样结果精确计算。

调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。

分别测定上述九个溶液以及异丙醇和环己烷的折光率。

根据这些数据作出折光率－组成工作曲线。

实验六、双液系气—液平衡相图的测绘Ⅰ、目的要求1．测定相应组成时的沸点并制作常压下环已烷—无水乙醇双液系的平衡相图。

2．从沸点组成图了解分馏原理。

3．了解沸点的测定技术，掌握两组分液体沸点的测定方法。

4．掌握折光率与组成的关系及阿贝折光仪的使用方法。

Ⅱ、基本原理一、气—液相图两种液态物质混合而成的二组分体系称为双液系。

两个组分若能按任意比例互相溶解，称完全互溶双液系。

液体的沸点是指液体的蒸气压与外压相等时的温度。

在一定的外压下，纯液体的沸点有其确定值。

但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

根据相律：自由度=组分数-相数+2 。

因此，一个以气—液共存的二组分体系，其自由度为2。

只要任意再确定一个变量，整个体系的存在状态就可以用二维图形来描述。

例如，在一定温度下，可以画出体系的压力P和组分x的关系图，如体系的压力确定，则可作温度T对x的关系图。

这就是相图。

在T—x相图上，还有温度、液相组成和气相组成三个变量，但只有一个自由度。

一旦设定某个变量，则其它两个变量必有相应的确定值。

有的双液系（如：苯—甲苯）基本上接近于理想溶液，而绝大多数实际体系与拉乌尔定律有一定偏差。

偏差不大时，温度—组成相图如图1，溶液的沸点仍介于两纯物质的沸点之间。

但是，有些体系的偏差很大，以至其相图将出现极值。

正偏差很大的体系在T—x图上呈现极小值，负偏差很大时则会有极大值。

这样的极值称为恒沸点，其气液两相的组成相同。

温度——组成相图如图2、3。

通常，测定一系列不同配比溶液的沸点及气、液两相的组成，就可绘制气——液体系的相图。

压力不同时，双液系相图将略有差异。

本实验外压校正到标准压力。

二、沸点测定仪沸点仪的构造特点满足：正确测定沸点、便于取样分析、防止过热及避免分馏等。

如图2，是一只带回流冷凝管的长颈圆底烧瓶。

冷凝管底部有一半球形小室，用以收集冷凝下来的气相样品。

溶液中事先加入沸石以减少溶液沸腾时的过热现象及防止暴沸。
