艾默生直流分路计量设备接入艾默生FSU安装调试指导手册知识讲解

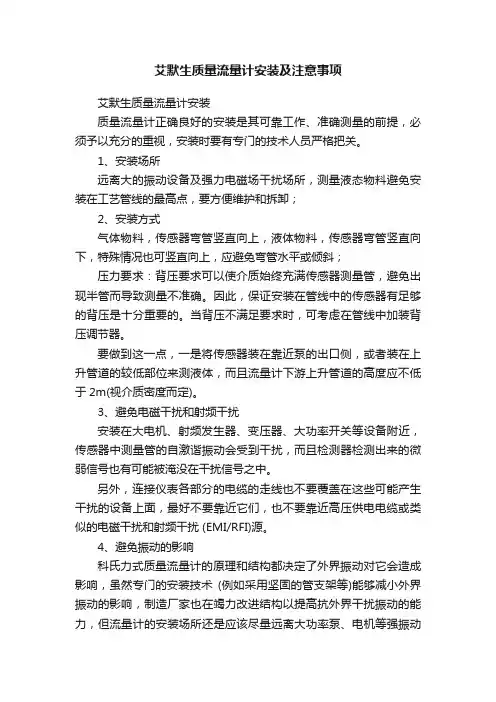

艾默生质量流量计安装及注意事项艾默生质量流量计安装质量流量计正确良好的安装是其可靠工作、准确测量的前提，必须予以充分的重视，安装时要有专门的技术人员严格把关。

1、安装场所远离大的振动设备及强力电磁场干扰场所，测量液态物料避免安装在工艺管线的最高点，要方便维护和拆卸；2、安装方式气体物料，传感器弯管竖直向上，液体物料，传感器弯管竖直向下，特殊情况也可竖直向上，应避免弯管水平或倾斜；压力要求：背压要求可以使介质始终充满传感器测量管，避免出现半管而导致测量不准确。

因此，保证安装在管线中的传感器有足够的背压是十分重要的。

当背压不满足要求时，可考虑在管线中加装背压调节器。

要做到这一点，一是将传感器装在靠近泵的出口侧，或者装在上升管道的较低部位来测液体，而且流量计下游上升管道的高度应不低于2m(视介质密度而定)。

3、避免电磁干扰和射频干扰安装在大电机、射频发生器、变压器、大功率开关等设备附近，传感器中测量管的自激谐振动会受到干扰，而且检测器检测出来的微弱信号也有可能被淹没在干扰信号之中。

另外，连接仪表各部分的电缆的走线也不要覆盖在这些可能产生干扰的设备上面，最好不要靠近它们，也不要靠近高压供电电缆或类似的电磁干扰和射频干扰 (EMI/RFI)源。

4、避免振动的影响科氏力式质量流量计的原理和结构都决定了外界振动对它会造成影响，虽然专门的安装技术(例如采用坚固的管支架等)能够减小外界振动的影响，制造厂家也在竭力改进结构以提高抗外界干扰振动的能力，但流量计的安装场所还是应该尽量远离大功率泵、电机等强振动千扰源。

若需要在管线振动大的管线中安装大口径流量计，有时要用膨胀节来消振，但必须在膨胀节与传感器之间加装带有坚固支撑的短接，否则，由于管道的伸缩造成附加应力，显示数据将会失准。

5、不能用流量计作为管道的支撑：流量计不能用来矫正管道法兰的错位和用来拉紧管道，导致流量计承受应力影响测量准确度。

6、其他注意事项除以上几点要着重考虑之外，当选择安装场所时，还应遵循下列原则:A.当用科氏力式质量流量计测量液体介质，特别是易汽化的液体或含有少量气体的液体介质时，应把流量传感器安装在管道的较低处，而不要将传感器安装在管道的最高处；B.当用科氏力式质量流量计测量气体介质，特别是非干燥气体或在高压下易液化的气体介质时，应把流量传感器安装在管道的较高处，而不要将传感器安装在管道的最低处。

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

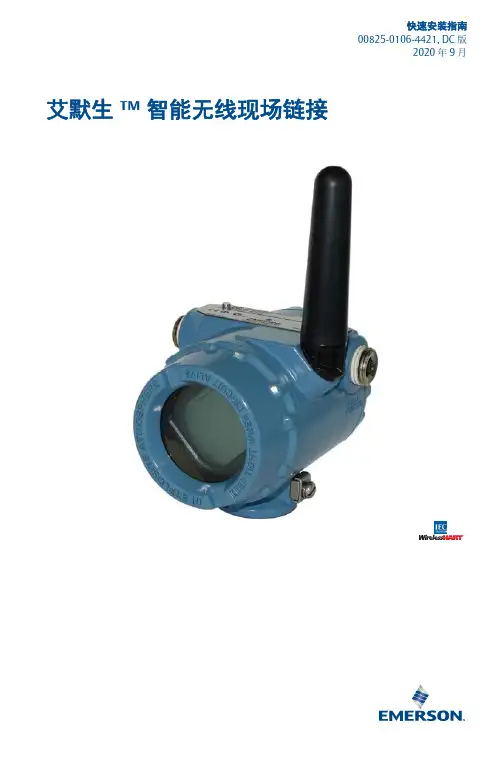

快速安装指南00825-0106-4421, D C版2020年9月艾默生™智能无线现场链接2020 年 9 月2快速安装指南本指南提供智能无线现场连接的基本安装说明，不提供诊断、维护、检修或故障排查的说明。

本指南的电子版本也可从 获得。

警告不遵守这些安装准则可能会导致严重的人身伤害甚至死亡。

⏹确保仅由取得相关资质的人员进行安装。

爆炸可能会导致死亡或严重伤害。

⏹在易爆环境中安装本变送器时，请务必遵守适用的当地、国家和国际标准、规范及规程。

请核对产品证书一节中是否有与安全安装相关的任何限制。

触电可能会导致死亡或严重伤害。

⏹应避免接触引线或接线端子。

导线上可能存在的高电压会造成电击。

本设备符合 FCC 规范的第 15 部分的规定。

设备操作应符合下列条件：⏹本设备不会导致有害干扰。

⏹本设备必须接受任何接收到的干扰，包括可能会导致非预定操作的干扰。

⏹安装本设备时，必须确保天线与所有人员间的最小间隔距离为 20 厘米 (8 英寸)。

目录无线设备安装注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3物理安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5验证操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7参考信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11快速安装指南32020 年 9 月无线设备安装注意事项上电次序在任何无线现场设备中安装电源模块之前，应安装好智能无线现场链接和无线 I/O ，并确保它们能正常工作。

艾默生FSU设备离线故障处理简易手册1、使用便携机，修改便携机IP地址为192.168.100.X,子网掩码255.255.255.0。

不能设置成192.168.100.100, FSU设备地址就是192.168.100.100。

2、开始一运行，输入tel net 192.168.100.100弹出如下窗口，输入用户名：root，密码:hello■回険Fne t*son Met work Power G J・，Ltd .L inuK/arrwItl 2.6.24eSluiie luy In » r*ui>LPaccuord?Linux 2.S.24UapiFrigM hmerson Netwoirh P SWCF Ltd. fl丄JL Kights Meseruedr rootOeSltonie / l$a3、输入ifconfig命令，窗口显示如下4、看ethl获取的IP地址，这个是SIM卡通信用的公网地址5、再看下pppO获取的IP地址，这个是向铁塔VPN服务器拨号后注册的IP地址。

故障判断及处理：1、如果ethl的IP地址都没有，重启设备（包括FSU和无线猫，断电重启）如果重启之后还是没有说明SIM卡停机或者是无线猫有故障，更换无线猫或SIM 卡充值。

重启无线猫到成功拨号等待大概 5 分钟左右，不会超过10 分钟2、如果pppO的IP地址没有，重启设备（包括FSU和无线猫，断电重启）重启之后还是获取不到，说明是铁塔VPN地址池满了，无法拨号。

重启无线猫到成功拨号等待大概 5 分钟左右，不会超过1O 分钟3、如果上述地址都有的话，请联系艾默生工程师告知pppO获取的IP地址，工程师远程协助处理。

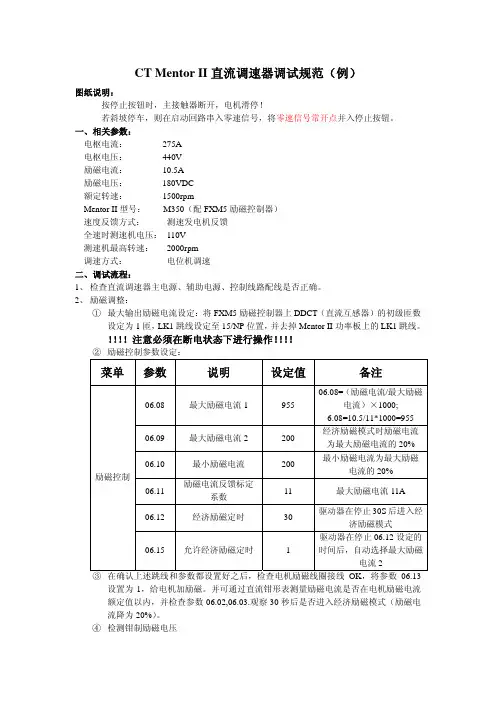

CT Mentor II 直流调速器调试规范（例）图纸说明：按停止按钮时，主接触器断开，电机滑停！若斜坡停车，则在启动回路串入零速信号，将零速信号常开点并入停止按钮。

一、相关参数：电枢电流： 275A 电枢电压： 440V 励磁电流： 10.5A 励磁电压： 180VDC 额定转速： 1500rpmMentor II 型号： M350（配FXM5励磁控制器） 速度反馈方式： 测速发电机反馈 全速时测速机电压： 110V 测速机最高转速： 2000rpm 调速方式： 电位机调速 二、调试流程：1、 检查直流调速器主电源、辅助电源、控制线路配线是否正确。

2、 励磁调整：① 最大输出励磁电流设定：将FXM5励磁控制器上DDCT （直流互感器）的初级匝数设定为1匝，LK1跳线设定至15/NP 位置，并去掉Mentor II 功率板上的LK1跳线。

！！！！注意必须在断电状态下进行操作！！！！② 励磁控制参数设定：菜单 参数说明 设定值 备注06.08最大励磁电流1 955 06.08=（励磁电流/最大励磁电流）×1000;6.08=10.5/11*1000=955 06.09 最大励磁电流2 200经济励磁模式时励磁电流为最大励磁电流的20% 06.10最小励磁电流 200最小励磁电流为最大励磁电流的20% 06.11 励磁电流反馈标定系数11最大励磁电流11A06.12经济励磁定时 30驱动器在停止30S 后进入经济励磁模式 励磁控制06.15允许经济励磁定时 1 驱动器在停止06.12设定的时间后，自动选择最大励磁电流2③ 在确认上述跳线和参数都设置好之后，检查电机励磁线圈接线OK ，将参数06.13设置为1，给电机加励磁。

并可通过直流钳形表测量励磁电流是否在电机励磁电流额定值以内，并检查参数06.02,06.03.观察30秒后是否进入经济励磁模式（励磁电流降为20%）。

④ 检测钳制励磁电压06.21=511，！！！！注意此时不可启动电机！！！！3、 直流电机转向和测速机反馈方向确认：① 接通直流调速器辅助电源，设定如下参数并存储：菜单 参数说明 设定值备注01.06 最大正向速度 1000 01.07 最小正向速度 00001.10 双极性选择 0 单极性方式 01.14 给定选择1 0 速度给定选择和限值01.15 给定选择2 0 选择速度给定102.02斜坡允许 1 允许02.04 正向加速斜率 400 40S 斜坡函数 02.05 正向减速斜率 400 40S 03.12数字反馈选择 0 03.13 电枢电压/外部模拟反馈选择1电枢电压反馈 03.15 最大电枢电压值 450440V*1.02=450V 速度反馈选择和速度环03.16最高转速 1500 1500rpm电流选择和限值 04.05 桥1电流限值 790275A/350A=0.79; 0.79*1000=790;正桥电流限值为：275A*1.5=413A05.05最大电流(标定用）525用于标定参数05.02的最大输出电流值。

艾默生直流分路计量设备安装指导手册一、分路计量设备现场安装指导1、常用安装工具及辅材准备1）分路计量设备安装所需工具大致如图所示，施工小组上站之前注意要配齐这些工具，并注意工具绝缘保护。

2）工具：手电钻、螺丝刀、剥线钳、斜口钳、钳形万用表等。

3）辅材：导轨、自攻丝、压线端子、绕线管、机打标签纸等。

2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。

这一操作步骤一定认真完成，确保准确，如遇问题及时联系随工维护人员。

1）确认开关电源供电线路是否有电流使用钳形万用表对每一条线缆进行测量确认，查看线缆中的电流大小，当电流大于0.5A时，默认用户使用，需要再次核实、校验。

核实在用的线缆必须加装霍尔传感器进行监控（可多线缆安装一个霍尔传感器）。

所有的一次下电、二次下电的供电线路都需要核实、校验并监控。

2）确认开关电源供电线路所属运营商3、电量计量模块安装要求1）电量计量模块安装位置选择①开关电源柜内，用导轨进行安装固定②如果开关电源柜内无法安装，则安装在开关电源柜的两侧，如果开关电源柜两侧有其他机柜遮挡不方便安装，再选择电源柜的后侧。

侧面安装位置应遵循从左往右，从上往下依次进行安装，为后续扩容留有位置。

2）固定导轨的安装导轨安装时，选择距离电源柜顶部约4--5CM的位置，要保证电量计量模块安装后其最上端，不高于开关电源柜的顶部边缘。

3）电量计量模块的固定①电量计量模块固定在导轨上，注意保证卡槽固定到位、牢固。

②电量计量模块所用线缆需用扎带绑扎、固定。

4、电量计量模块供电要求电量计量模块采用-48V供电，供电位置必须选择在开关电源二次下电供电空开。

供电线缆需用标签进行标注“电量计量模块用电”，且一定注意区分一、二次下电位置与所贴标签是否正确。

5、电量计量模块端口分配原则第1路，为总计量，预留。

第2路，移动，如现场无移动设备，在电量计量模块内部配置为预留。

FSU嵌入式网页用户手册版本：V1.0拟制人：楠目录前言1步骤一：登录1步骤二：配置1步骤三：调试2步骤四：帮助3前言本文详细阐述针对接入铁塔系统FSU的配置和调试功能，按现场调试步骤进展分节说明。

调试配置前请仔细阅读后操作。

步骤一：登录1)用网线连接好FSU后，翻开浏览器，输入采集器IP地址，默认出厂IP-192.168.100.100,进入网页主界面，如下列图注意：a)浏览器最好使用IE8以上版本，以及Google浏览器，其他版本浏览器未经测试2)输入用户名及密码登录系统，用户:user，密码:emerson，登录后进入浏览界面，如下列图未升级前的FSU信息，如下列图：FSU断电，插入升级U盘后，再重新加电。

升级后的FSU信息，如下列图：FSU配置前需要进展时间获取和应用步骤二：配置1)点击上方菜单中配置选项，进入配置界面，如下列图导入io.cfg文件，可做配置使用2)首先进入IO通道属性界面，在这里进展设置各个通道的配置属性a)修改：选中*一行，修改完毕后点击应用。

b)导入：点击导入IO配置文件，可以将事先制作好的配置文件导入，省去修改的麻烦3)点击左侧站点配置选项，进入MU配置界面，如下列图a)填写站点信息FSU编码和FSUCode都填写一个编码,SC地址不改b)添加串口设备，输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信息，并导入设备模板和SO库，已经导入过SO库可以不必再导入，更新除外，配置完毕后点击增加，如下列图，继续增加以此类推。

也可点击*一行进展修改。

注意：是否为1501选项为添加IPLU1501设备才勾选，其他情况不要勾选无线猫协议OZJ*DGPSE6-02，使用串口参数，地址1，设备编码以实际为准c)将滚动条下移，进展添加IO设备，输入设备名称和设备编码，进展增加，如下列图d)配置完毕后点击保存，如果不需要再进展其它配置项改动，在是否应用提示框中点击确定使配置生效注意：如果有样板站配置可在界面最底端分别导入*ML和INI配置，重新刷新页面，然后重新编辑铁塔ID等信息即可减少操作4)点击左侧其他配置选项，进入配置界面，如下列图a)USB Modem掉电重启设置：如果是板载IO，请选择板载继电器，并选择DO口号如果是接入的IPLU1501的继电器端口上，需要配置IPLU1501所接的端口和设备地址、DO口号〔本次工程无IPLU1501〕b)灯控联动设置：选择DO口号5)点击左侧设备种类映射配置，进入配置界面，如下列图注意：此界面用于铁塔设备类型ID和我司设备类型ID的映射关系配置，一般情况下不需要修改，可能会存在新增的情况，请慎重操作步骤三：调试1)配置完毕后，并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如下列图a)后台程序将自动进展拨号注册，拨号成功后Modem拨号状态和L2TP拨号状态会更新b)铁塔系统注册成功后注册状态会显示为在线注意：◆状态信息需要手动刷新，但不要刷新太频繁，否则会使拨号程序繁忙◆拨号成功后，铁塔注册状态可能会比铁塔系统状态滞后一些时间，这是由于网络状态不好或者铁塔系统回复确认信息速度原因导致，请30秒刷新一次查看2)当铁塔注册状态变为在线后，切换到实时监控页面，开场调试，如下列图a)蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号b)当产生告警和完毕告警时，比照铁塔系统上是否正常产生告警c)如果网页产生告警，铁塔系统无告警，请点击铁塔->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的原因如下，请仔细检查并咨询开发部1信号基类ID未与铁塔ID绑定2 网络情况不好，移动天线，调整无线信号强度3)IP视频调试：点击页面左侧菜单IP调试进入选择页面a)如果是网口直连设备，并且IP摄像头也接入，选择IP视频〔局域网直连〕查看图像b)如果是远程无线访问选择IP视频〔无线连接查看〕注意：IP摄像头默认地址，如果不是此IP，请先设置摄像头IP为此IP用户名：admin 密码Enp12345，图像位置调整如下列图4〕调试记录调试完毕后请保存调试记录，用于工程维护所用a)输入工程名和合同号进展保存b)查看调试结果显示目前的调试信息，如下列图注意：告警测试必须含有开场告警和完毕告警时间才算合格步骤四：帮助翻开菜单栏中的帮助信息查看当前FSU类型、以及版本等信息，用于现场反应问题时所用，如下列图。

艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设置部份9一、开关电源常用参数设置9二、几种常用开关电源监控模块参数设置101、PS481000-2/100开关电源（PSM-A监控模块）102、PS48300-1A/30开关电源（PSM-A10监控模块）3136 3、Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4、PS48600-3/2900开关电源（MF500监控模块）375、PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1、系统的工作原理开关电源的系统工作原理如图1-1所示，所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块，经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电，分多路提供给通信设备使用；正常情况下，系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流；当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。

图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1，PS481000-5/100、EPC4875/25户外电源柜三种型号) 系统型号说明：3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A ）版本号输出额定电流（1000A ）输出额定电压（-48V ）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明：版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明：3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。

2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:假如需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符. 假如你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零环节:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量: 七: 测量单位设立:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设立和上述环节相同八量程设立(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设立和上述环节相同.NOTE: SELECT+SCROLL 表达两个键同时按下九: 报警代码和解决办法。

变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。

二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。

4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。

2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。

调试（0。

7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。

5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。

艾默生直流分路计量设备安装指导手册一、分路计量设备现场安装指导1、常用安装工具及辅材准备1）分路计量设备安装所需工具大致如图所示，施工小组上站之前注意要配齐这些工具，并注意工具绝缘保护。

2）工具：手电钻、螺丝刀、剥线钳、斜口钳、钳形万用表等。

3）辅材：导轨、自攻丝、压线端子、绕线管、机打标签纸等。

2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。

这一操作步骤一定认真完成，确保准确，如遇问题及时联系随工维护人员。

1）确认开关电源供电线路是否有电流使用钳形万用表对每一条线缆进行测量确认，查看线缆中的电流大小，当电流大于0.5A时，默认用户使用，需要再次核实、校验。

核实在用的线缆必须加装霍尔传感器进行监控（可多线缆安装一个霍尔传感器）。

所有的一次下电、二次下电的供电线路都需要核实、校验并监控。

2）确认开关电源供电线路所属运营商3、电量计量模块安装要求1）电量计量模块安装位置选择①开关电源柜内，用导轨进行安装固定②如果开关电源柜内无法安装，则安装在开关电源柜的两侧，如果开关电源柜两侧有其他机柜遮挡不方便安装，再选择电源柜的后侧。

侧面安装位置应遵循从左往右，从上往下依次进行安装，为后续扩容留有位置。

2）固定导轨的安装导轨安装时，选择距离电源柜顶部约4--5CM的位置，要保证电量计量模块安装后其最上端，不高于开关电源柜的顶部边缘。

3）电量计量模块的固定①电量计量模块固定在导轨上，注意保证卡槽固定到位、牢固。

②电量计量模块所用线缆需用扎带绑扎、固定。

4、电量计量模块供电要求电量计量模块采用-48V供电，供电位置必须选择在开关电源二次下电供电空开。

供电线缆需用标签进行标注“电量计量模块用电”，且一定注意区分一、二次下电位置与所贴标签是否正确。

5、电量计量模块端口分配原则第1路，为总计量，预留。

第2路，移动，如现场无移动设备，在电量计量模块内部配置为预留。
