高考多用电表的构造和使用方法

高考物理多用电表的复习多用电表属于基本测量仪器，这类问题高考中主要考查正确使用多用电表测量直流电压、直流电流、电阻的方法和读数，会用多用电表判断电路故障等。

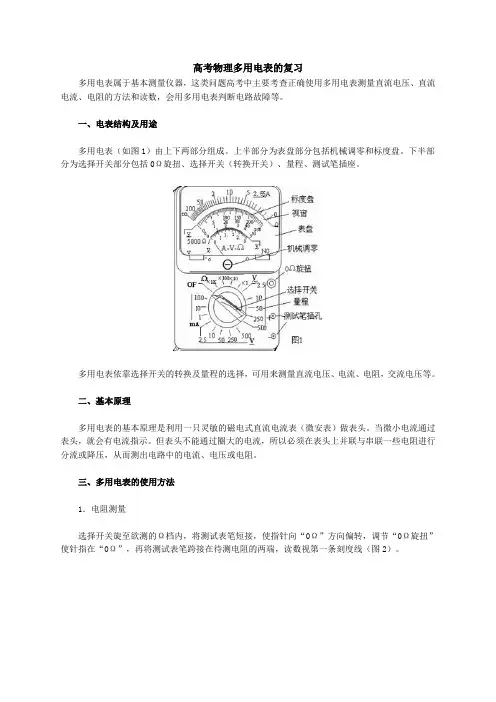

一、电表结构及用途多用电表（如图1）由上下两部分组成。

上半部分为表盘部分包括机械调零和标度盘。

下半部分为选择开关部分包括0Ω旋扭、选择开关（转换开关）、量程、测试笔插座。

多用电表依靠选择开关的转换及量程的选择，可用来测量直流电压、电流、电阻，交流电压等。

二、基本原理多用电表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过圈大的电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压或电阻。

三、多用电表的使用方法1．电阻测量选择开关旋至欲测的Ω档内，将测试表笔短接，使指针向“0Ω”方向偏转，调节“0Ω旋扭”使针指在“0Ω”，再将测试表笔跨接在待测电阻的两端，读数视第一条刻度线（图2）。

1．机械调零为了测得数据准确，使用多用电表之前要检查指针是否对准零位，如有偏差则轻轻旋动机械调零钮（机械调零调节器）将指针调到零位。

2．测试笔连接正确在多用电表面板的下半部分的测试笔插座（孔）都标有极性，红表笔接“+”插孔，黑表笔接“-”插孔，不要接反。

3．测量挡位选择正确包括测量对象（电流、电压、电阻）的选择和量程的选择两方面。

由于多用表测量对象多，量程多，所以在使用时一定要注意档位及量程的选择，否则将损坏电表。

如在测量电压时，若选择电流档或欧姆档，以及在测量较大电压或较大电流时，若选择用小量程，都有可能将多用电表损坏。

为使测量结果准确、可信，测量前应该根据测量对象及其大小粗略估计，选择相应的档位。

量程的选择应该使读数在标尺的一定范围内。

如在测量电流、电压时应该使指针指在标度盘满刻度的三分之二以上，在测电阻时，应该使阻值接近标尺中心。

4．连接正确测量电流时，多用电表要串联在电路中，测量电压时多用电表要并联在电路中。

高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。

在处理电学问题时，掌握多用电表的使用知识点非常重要。

本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。

一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。

电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。

二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。

通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。

2. 接线正确连线是使用多用电表时常犯的错误之一。

在接线时，应根据测量对象的不同情况选择合适的接线方式。

对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。

3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。

对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。

三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。

连接完成后，多用电表可以直接显示出电路中的电压值。

2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。

如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。

3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。

注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。

高中物理之多用电表的使用知识点欧姆表欧姆表的构造：表头、电源和可变电阻三部分组成．原理依据闭合电路欧姆定律制成，由电流表改装而成。

当红、黑两表笔短接时．如图所示，调节R，使电流表指针达到满偏电流（即调零），此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：当红、黑表笔断开，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=∞。

当两表笔间接入待测电阻R，时，如图所示，电流表的电流为：当Rx改变，Ix随之改变，即每一个Rx都有一个对应的Ix ，将电流表上Ix 处标出对应Rx的R值，就制成欧姆表表盘。

只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。

由于Ix 不随Rx均匀变化，故欧姆表表盘刻度不均匀。

欧姆表的特点红、黑表笔短接时，调节R的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为零。

当红、黑表笔不接触时，指针不偏转，即指向电流表的零点．此时红、黑表笔之间电阻为无穷大。

当在红、黑表笔间接入某一电阻Rx，指针恰好指在刻度盘的中间位置，此时Rx与欧姆表内阻阻值相等。

测量原理当红、黑表笔间接入被测电阻Rx时，通过表头的电流。

改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值。

合理地选择挡位由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。

注意事项（1）使用前先机械调零，使指针指在电流表的零刻度。

（2）要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。

（3）合理选择量程，使指针尽量指在刻度的中央位置附近。

（4）换用欧姆挡的另一量程时，一定要重新调零。

（5）读数时，应将表针示数乘以选择开关所指的倍数。

（6）测量完毕，拔出表笔，开关置于交流电压最高挡或OFF 挡。

若长期不用，须取出电池。

内阻将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，故欧姆表内电阻R内＝r＋Rg＋R1中值电阻当外加电阻Rx＝r＋Rg＋R1＝R内时，电流为I＝1/2 Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻。

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。

3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。

4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的图2空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。

实验：多用电表的使用一、欧姆表1.基本构造欧姆表由直流灵敏电流计G （表头）、电源、调零电阻、刻度盘及红、黑表笔等组成。

2.原理根据闭合电路欧姆定律制成的，内部构造如图所示，由表头G 、电池、调零电阻R (一个可变电阻）三者串联而成。

欧姆表外部接上被测电阻后，与欧姆表内部电路一起组成闭合电路。

已知表头G 的内阻g R 、满偏电流g I 、电源电动势E 、内阻r 。

（1）欧姆表内阻当红、黑表笔直接相接，B A 、间的电阻为零时，调节调零电阻使表头恰好指针满偏，此时调零电阻的阻值为1R ，由闭合电路欧姆定律得：1R R r E I g g ++=。

其中内阻1R R r R g ++=内。

（2）测量原理保持调零电阻的阻值1R 不变，当B A 、间接入某一电阻x R 时，如右图所示，由闭合电路欧姆定律xg R R R r E I +++=1知，每一个电流值都对应一个电阻值x R ，将电流刻度换成电阻标度，即将电流表改装成了欧姆表，就可直接测电阻了。

3.刻度的标注方法注意：（1）由欧姆表原理得)(r R R IE R g x ++-=，所以x R 与电流I 不是线性关系，但有对应关系。

且欧姆表的量程是“∞~0”，故刻度不均匀的，且“左密右疏”。

（2）中值电阻 因为1R R r E I g g ++=且xg R R R r E I +++=1 所以当内R R x =时，2g I I =，指针指到表盘中央，此时的x R 叫做中值电阻。

同理，当内nR R x =，1+=n I I g ，指针指到表盘满偏的11+n 处。

所以，欧姆表测电阻时，尽量选择能使指针指在刻度盘中央附近，此时比较精确。

一般在中中R R 4~41范围内较好。

二、电流表与电压表如下图所示是电流表（甲）与电压表（乙）的内部结构图（精讲具体见《电表的改装》）。

三、多用电表1.功能：用于测量电压、电流和电阻，曾叫万用电表。

2.外形：如右图所示（1）功能选择开关：它的周围有几个区域，代表不同的测量功能。

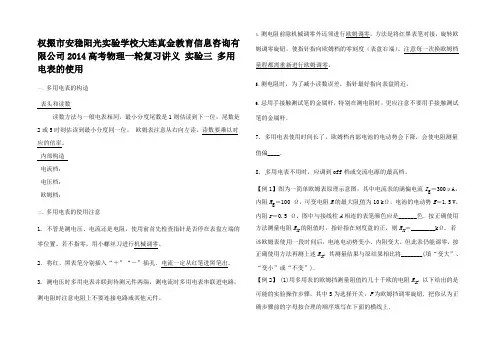

权掇市安稳阳光实验学校大连真金教育信息咨询有限公司2014高考物理一轮复习讲义实验三多用电表的使用一、多用电表的构造表头和读数读数方法与一般电表相同，最小分度尾数是1则估读到下一位，尾数是2或5时则估读到最小分度同一位。

欧姆表注意从右向左读，读数要乘以对应的倍率。

内部构造电流档：电压档：欧姆档：二、多用电表的使用注意1. 不管是测电压、电流还是电阻，使用前首先检查指针是否停在表盘左端的零位置。

若不指零，用小螺丝刀进行机械调零。

2．将红、黑表笔分别插入“＋”“－”插孔．电流一定从红笔进黑笔出。

3. 测电压时多用电表并联到待测元件两端，测电流时多用电表串联进电路，测电阻时注意电阻上不要连接电路或其他元件。

4.测电阻前除机械调零外还须进行欧姆调零，方法是将红黑表笔对接，旋转欧姆调零旋钮，使指针指向欧姆档的零刻度（表盘右端）。

注意每一次换欧姆档量程都需重新进行欧姆调零。

5.测电阻时，为了减小读数误差，指针最好指向表盘附近。

6.忌用手接触测试笔的金属杆，特别在测电阻时，更应注意不要用手接触测试笔的金属杆．7. 多用电表使用时间长了，欧姆档内部电池的电动势会下降，会使电阻测量值偏____．8. 多用电表不用时，应调到off档或交流电源的最高档。

【例1】图为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是______色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正，则R x＝________kΩ. 若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将_______(填“变大”、“变小”或“不变”)．【例2】 (1)用多用表的欧姆挡测量阻值约几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a ．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x 的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S 使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔____________________.根据如图所示指针位置，此被测电阻的阻值约为________ Ω.(2)下述关于用多用表欧姆挡测电阻的说法中正确的是________．A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量；B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果；C．测量电路中的某个电阻，应该把该电阻与电路断开；D．测量阻值不同的电阻时，都必须重新调零。

高考多用电表知识点在高考物理考试中，电磁感应与电路是重要的章节之一，而电路中的电流、电压和电阻等概念是基础知识点。

在学习电路的过程中，多用电表是不可或缺的实验工具。

本文将介绍高考物理中常见的多用电表知识点，帮助同学们更好地理解和应用。

一、多用电表的基本构造多用电表是一种用来测量电流、电压和电阻的仪器。

它主要由表笔、量程档位、显示屏和选择旋钮等部件组成。

表笔用于接触被测电路，量程档位用于调节测量范围，显示屏用于显示测量结果，选择旋钮用于切换测量模式。

二、电流的测量1. 直流电流的测量在测量直流电路中的电流时，需要将多用电表的选择旋钮拨到直流电流（A）档位，并根据被测电路的电流大小选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电流值。

2. 交流电流的测量交流电流的测量比直流电流稍微复杂一些。

首先，需要将多用电表的选择旋钮拨到交流电流（A）档位，并选择合适的量程档位。

然后，将电流表笔依次与被测电路的正负极相连，读取显示屏上的数值。

需要注意的是，交流电流的测量结果是有效值。

三、电压的测量1. 直流电压的测量在测量直流电路中的电压时，需要将多用电表的选择旋钮拨到直流电压（V）档位，并根据被测电路的电压大小选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值即可得到电压值。

2. 交流电压的测量与交流电流的测量类似，测量交流电压需要将多用电表的选择旋钮拨到交流电压（V）档位，并选择合适的量程档位。

然后，将电压表笔依次与被测电路的正负极相连，读取显示屏上的数值。

同样地，交流电压的测量结果也是有效值。

四、电阻的测量1. 未接入电路的电阻测量在测量未接入电路中的电阻时，需要将多用电表的选择旋钮拨到电阻（Ω）档位，并选择合适的量程档位。

然后，将两个电阻表笔依次与待测电阻的两端相连，读取显示屏上的数值即可得到电阻值。

需要注意的是，对于不同量程的电阻测量，选择合适的量程档位能够提高测量的精度。

多用电表的原理和使用方法一、多用电表的结构和原理〔1〕多用电表由一只灵敏的电流表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

〔2〕多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。

〔3〕多用电表的表面结构如下图，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ 〞，右端标有“0〞，是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V〞，是用于测交流电压的，其刻度是不均匀的。

多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。

多用电表的表面还有一对正、负插孔。

红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针〔在不接入电路中时〕指在“0〞刻线。

二、多用电表的使用方法〔一〕多用电表在使用前，应观察指针是否指电流表的零刻度，假设有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。

〔二〕，使用多用电表进行测量时，要根据测量要求选择正确的档位。

〔1〕直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。

〔2〕直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。

〔3〕欧姆档〔欧姆表〕①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。

难点84多用电表的使用与读数1．多用电表的构造如图甲所示，多用电表由表头、选择开关和测量线路三部分组成．表头是一个灵敏电流表，选择开关旋转到电流挡，表内的电流表电路就被接通；选择开关旋转到电压挡（或电阻挡），表内的电压表电路（或欧姆表电路）就被接通，欧姆调零旋钮选择开关2．多用电表电阻挡的原理多用电表电阻挡（即欧姆表）是依据闭合电路的欧姆定律制成的，原理如图乙所示，黑表笔接多用电表内部电源的正极，红表笔接负极，当红、黑表笔断开时，表的指针停在左端的“o”位置上，此时外接电阻为∞；当红、黑表笔短接时．外接电阻为零．调节调零翱让当两表笔间接入待测电阻Rx时，回路中的电流I=对应的电流值I，因此可以将表盘电流刻度改为电阻R，的刻度，从而直接读出待测电阻R。

的大小．从电流，与电阻R，的关系可以看出，它们的关系是非线性的，由于电流刻度是均匀的，故电阻的刻度是不均匀的．3．多用电表的使用方法(1)测量前，先检查指针是否停在左端的“0”位置上，如果没有，需用小螺丝刀轻轻地调整定位螺丝，使指针指零．(2)将红、黑表笔分别插入“+”、“一”插孔，使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间人体的电阻与被测电路并联，改变了电路结构）．(3)根据被测物理量及其数量级将选择开关旋到相应的测量项（电流、电压、电阻）和适当的量程，读数时要在与选择开关相对应的刻度盘上读数，测电阻时，指针停在刻度盘中间刻度附近时误差较小．．(4)测电阻时，应先进行欧姆调零，“欧姆零点”在表盘刻度右侧电阻标“0”的位置，调整的旋钮是欧姆调零旋钮．’(5)测量电阻前，待测电阻应与电源及其他元件断开，并通过变换欧姆挡倍率使指针停在表盘中央刻度附近．(6)每变换一次倍率，都要重新进行欧姆调零．(7)待测电阻的阻值等于表盘上的读数乘以相应的倍率．(8)用完后，应把选择开关旋转到“OFF”或交流电压最高挡，闪记欧姆表的操作可巧记为：①选挡接着调零；②换挡重新调零；③示数要乘倍率；④用毕旋至OFF挡（或交流电压最高挡）；⑤流向“红进黑出”（无论使用电流挡、电压挡还是欧姆挡，电流都是从红表笔流进多用电表，从黑表笔流出）．读数时要注意测量所选择的挡住及量程，确定测量的精确度，再进行读数，典例8的第(4)问，进行电阻测量时，指针的偏转角较小，说明回路中电流较小，对应的待测电阻较大，故应选择高倍率，换挡注意重新调零，典列多用电表如图所示，在正确操作的情况下：(1)若选择开关的位置如灰箭头所示，则测量的物理量是____，测量结果为—————．(2)若选择开关的位置如白箭头所示，则测量的物理量是____，测量结果为____．(3)若选择开关的位置如黑箭头所示，则测量的物理量是____，测量结果为____．。

多用电表
多用电表是一种用于测量电流、电压和功率的仪器，常用于实验室或家庭中进行电学实验。

工作原理
多用电表基本上由两个主要部分组成：移动线圈和固定线圈。

移动线圈通常由细导线制成，可以在磁场中自由移动。

固定线圈则被固定在仪表内部的磁铁上。

当通过多用电表的电路中有电流流过时，移动线圈在磁场中受到力的作用，产生旋转。

这个旋转与通过电路的电流强度成正比。

使用方法
在使用多用电表之前，需要先将该仪器的量程调整到适当的范围。

通过旋转仪表上的量程选择旋钮，可以选择不同的量程。

为了测量电流，将多用电表的电流档位与电路中的电流方向相同地连接。

为了测量电压，将多用电表的电压档位与电路中的电压连接。

根据电压的大小，选择合适的电压档位。

为了测量功率，需要同时测量电流和电压。

首先按照上述步骤测量电流和电压，然后将它们相乘即可得到功率值。

注意事项
在使用多用电表进行测量时，需要注意以下几点：
•确保正确连接电路，避免接反导致的错误测量。

•在测量过程中，避免过大的电流或电压超出多用电表的量程，以防损坏仪器。

•在读取测量值时，要注意仪表刻度盘的精确度，并进行合适的估读。

•使用完毕后，及时关闭电路并将多用电表恢复到零点位置。

实验原理一、多用电表的构造 1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

其上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度如图7－6－1所示； 下半部为选择开关。

它的四周刻有各种测量项目和量程。

注意问题：1、欧姆表的调零旋钮，机械调零旋钮和测试表笔的插孔。

2、由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度。

二、工作原理1．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同。

(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。

(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。

图7－6－1(3)电阻档原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。

调零时Ig＝ERg＋R＋r测量时I＝ERg＋R＋r＋Rx显然：只要将对应Rx值的电流刻度I改为阻值Rx即为欧姆表．注意：1、由于I与R成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处（即表恰好与其它表相反）．2、同时交流电压档的刻度也是不均匀的。

（即除了欧姆表、交流电压表的刻度却是不均匀的，其它三表直流电压、交直流电流表的刻度都是均匀的。

）综合到一个表中见下图所示：图 2.8-3分别表示电流表、欧姆表、电压表的电路示意图。

把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。

图7当场训练：学生讨论，画电路图。

教师：（投影）教材图2.8-5（如图所示）。

说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？学生讨论、代表发言。

师生互动、点评。

2023届高三物理一轮复习重点热点难点专题特训专题55 用多用电表测电学中的物理量特训目标特训内容目标1多用电表的构造及使用（1T—4T）目标2欧姆档的内部电路及使用（5T—8T）目标3用多用电表探测二极管的正反向电阻（9T—12T）一、多用电表的构造及使用1．图甲为某同学组装完成的简易多用电表的电路图。
